LENYGZ TEMP S RUGALMASSG DLP A rugalmas rendszer

LENYŰGÖZŐ TEMPÓ ÉS RUGALMASSÁG

DLP - A rugalmas rendszer

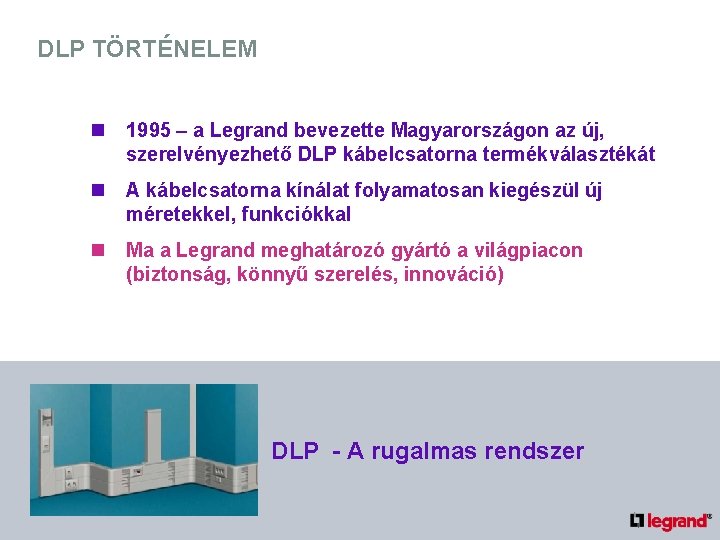

DLP TÖRTÉNELEM n 1995 – a Legrand bevezette Magyarországon az új, szerelvényezhető DLP kábelcsatorna termékválasztékát n A kábelcsatorna kínálat folyamatosan kiegészül új méretekkel, funkciókkal n Ma a Legrand meghatározó gyártó a világpiacon (biztonság, könnyű szerelés, innováció) DLP - A rugalmas rendszer

DLP TÖRTÉNELEM n 2003. FORRADALOM A KÁBELCSATORNÁK TERÜLETÉN DLP - A rugalmas rendszer

MIÉRT HASZNÁLJUNK KÁBELCSATORNÁT? 100 - 40% 80 Változtatás költsége 10 évre vetítve 60 Munkadíj 40 Anyagköltség 20 0 Hagyományos mód Kábelcsatorna-rendszer DLP - A rugalmas rendszer

FŐ ALKALMAZÁSI TERÜLETEK n Irodák n Raktárak n Intézmények n Üzletek, boltok n Közigazgatási és egyéb kommunális létesítmények DLP - A rugalmas rendszer

ELVÁRÁSOK n Gyors rögzítés n Tökéletes illeszkedés n Megfelelő termékválaszték n Esztétikus megjelenés n Egyszerű kiegészítők n Garantált minőség hosszú távon DLP - A rugalmas rendszer

CÉLOK n Az elvárásoknak való teljes megfelelés n Olyan termékek kínálata, amelyeket n n Egyszerű alkalmazni n Egyszerű szerelni n Egyszerű forgalmazni Magas színvonalú vevőszolgálat DLP - A rugalmas rendszer

MIÉRT HASZNÁLJUK AZ ÚJ LEGRAND KÁBELCSATORNÁT? n Jól átgondolt termékválaszték n Minden előírásnak, szabványnak megfelel n Kényelmes vele dolgozni n Időtakarékos megoldás n Tökéletes kidolgozás minden helyzetben n Piacképes ár DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS GYORS RÖGZÍTÉS n Legrand rögzítőpatentek beütése az előre kifúrt nyílásokba DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS GYORS RÖGZÍTÉS n Fúró segítségével Legrand speciális csavarral DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS GYORS RÖGZÍTÉS n SPIT Pulsa szögbelövővel: előfúrás nélkül egyszerűen belőhető a szög a kikönnyítésen keresztül DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS HAJLÉKONY FEDÉL FORRADALMI ÚJÍTÁS DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS HAJLÉKONY FEDÉL n A csatorna teljes hosszán végigfutó fedél még a kanyarokban is tökéletesen illeszkedik n A fedél szerszámmal lepattintható az installáció sérülése nélkül DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS HAJLÉKONY FEDÉL n Könnyen bepattintható még a sarkokban is n A fedél vágás nélkül felszerelhető a külső és a belső íveknél, a kanyarokban, kapacitásbővítésnél és a T-elemeknél DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS HAJLÉKONY FEDÉL n Jól rögzíthető n Tökéletes illeszkedés a könyökelemeknél is DLP - A rugalmas rendszer

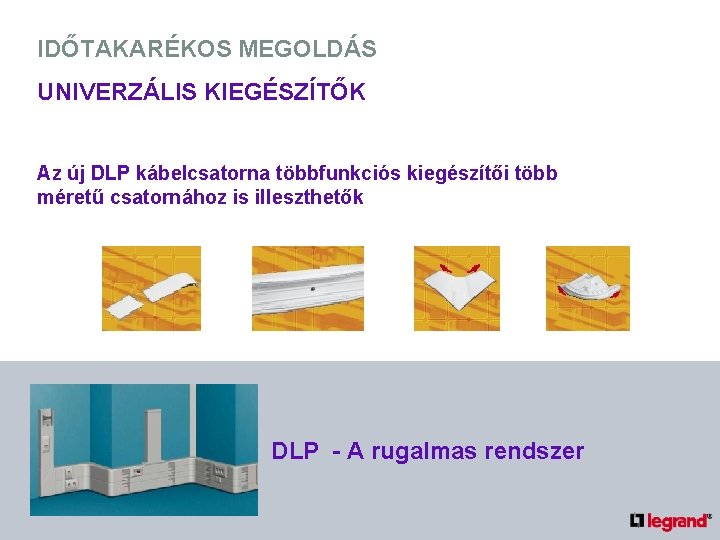

IDŐTAKARÉKOS MEGOLDÁS UNIVERZÁLIS KIEGÉSZÍTŐK Az új DLP kábelcsatorna többfunkciós kiegészítői több méretű csatornához is illeszthetők DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS SZERELVÉNYEK SZERELÉSE A szerelvények kábelezés előtt és után is beszerelhetők DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS SZERELVÉNYEK CSERÉJE, JAVÍTÁSA A rögzítőkeret be-, illetve kipattintása a rögzítőfülek segítségével egyszerűen elvégezhető; nem kell szétbontani az egész kábelcsatorna-rendszert DLP - A rugalmas rendszer

IDŐTAKARÉKOS MEGOLDÁS SZIGETELŐDOBOZ SZERELÉSE Egymás mellé sorolható szerelődoboz; egyetlen referencia 1, 2, 3 vagy akár 4 szerelvényhez DLP - A rugalmas rendszer

MIT ÉRTÜNK KÉNYELMES MUNKA ALATT? n Rögzítéshez kikönnyített csatornatest n Bővíthető kapacitás n „Szerelőbarát” csomagolás n Tökéletes csatornaillesztés n Kábelrögzítés, kábelelrendezés DLP - A rugalmas rendszer

KÉNYELMES MUNKA RÖGZÍTÉSHEZ KIKÖNNYÍTETT CSATORNATEST n Vízszintes és függőleges hosszúkás alakú kikönnyítések a pontos szintezéshez n Zárt csatorna rendszer a rögzítésen kívüli helyeken – biztos szigetelés n SPIT Pulsa-hoz dupla „párnás” kikönnyítés – nem kell kitörni DLP - A rugalmas rendszer

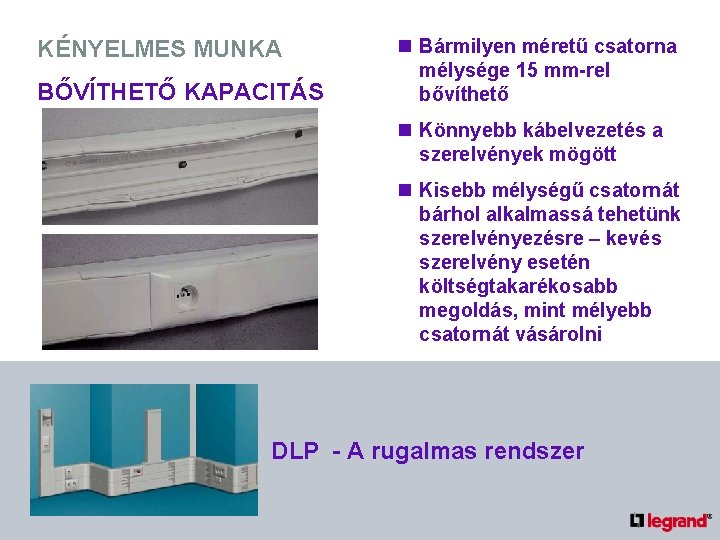

KÉNYELMES MUNKA BŐVÍTHETŐ KAPACITÁS n Bármilyen méretű csatorna mélysége 15 mm-rel bővíthető n Könnyebb kábelvezetés a szerelvények mögött n Kisebb mélységű csatornát bárhol alkalmassá tehetünk szerelvényezésre – kevés szerelvény esetén költségtakarékosabb megoldás, mint mélyebb csatornát vásárolni DLP - A rugalmas rendszer

KÉNYELMES MUNKA „SZERELŐBARÁT” CSOMAGOLÁS n Csatornatestek gyűjtőcsomagolásán megtalálhatók a hozzá tartozó kiegészítők listája DLP - A rugalmas rendszer

KÉNYELMES MUNKA KÁBELRÖGZÍTÉS, KÁBELELRENDEZÉS n A kábelrögzítő lehetővé teszi a csatornába helyezett kábelek, rendezését, könnyebb kezelését. n A rögzítőkeretekhez tartozó kábelleszorító segít a kábelek esztétikus elrendezésében DLP - A rugalmas rendszer

MIT ÉRTÜNK TÖKÉLETES KIDOLGOZÁS ALATT? n Méretre igazítható csatorna takaróelemek n „Elveszíthetetlen” fedél takaróelem n Méretre igazítható végzárók n Esztétikus kiegészítők (kanyarelem, külső és belső könyök) DLP - A rugalmas rendszer

TÖKÉLETES KIDOLGOZÁS MÉRETRE IGAZÍTHATÓ CSATORNA TAKARÓELEM n Egyetlen takaróelem minden csatorna mérethez n Perforáció mentén a kívánt méretre törhető, vágható n Tökéletesen fedi az illesztéseket n Tartós és egyszerű megoldás DLP - A rugalmas rendszer

TÖKÉLETES KIDOLGOZÁS „ELVESZÍTHETETLEN” FEDÉL TAKARÓELEM n Minden fedélmérethez külön takaróelem n Csapos összeillesztésnek köszönhető „elveszíthetetlenség” n Tökéletes és szoros illeszkedés még két különböző méretű fedél találkozásánál is DLP - A rugalmas rendszer

TÖKÉLETES KIDOLGOZÁS MÉRETRE IGAZÍTHATÓ VÉGZÁRÓK n Egyetlen végzáró a különböző mélységű, de azonos szélességű csatornához (kivéve a 105 x 65 -ös méretet) n Végzáró elválaszthatatlan része a fedél takaróelem, mely esztétikus megjelenést biztosít. DLP - A rugalmas rendszer

TÖKÉLETES KIDOLGOZÁS KANYARELEM n Könnyű felszerelés; rögzíthetők akár SPIT Pulsa szögbelövővel is. n Gyenge- és erősáram tökéletes elválasztása a kanyarelemben is n Csatornatest rekeszekre osztása a kanyarelemben is DLP - A rugalmas rendszer

TÖKÉLETES KIDOLGOZÁS KÜLSŐ ÉS BELSŐ KÖNYÖK n A kiegészítők tökéletesen illeszkednek a csatorna mélységéhez (nincs kitüremkedés, stb. ) n Csatorna mélységenként egy könyökelem, nincs darabolás n A hajlékony fedélnek köszönhetően a könyökelemek kisebbek, egyszerűbbek lettek DLP - A rugalmas rendszer

TÖKÉLETES KIDOLGOZÁS KÜLSŐ ÉS BELSŐ KÖNYÖK n Kiegészítőkkel vagy anélkül 60° és 120° között állítható könyökelemek n Külön kiegészítők a válaszfalakhoz, hogy a gyenge- és az erősáram elválasztása még a sarkokban is tökéletes legyen DLP - A rugalmas rendszer

TÖKÉLETES KIDOLGOZÁS KÜLSŐ ÉS BELSŐ KÖNYÖK DLP - A rugalmas rendszer

ELŐÍRÁSNAK, SZABVÁNYNAK MEGFELELÉS n A kábelcsatornák és kiegészítőik teljes körűen rendelkeznek a forgalomba hozatalhoz szükséges CE minősítéssel n Hivatalos megfelelési vizsgálatok a SPIT Pulsa szögbelövő használatával kapcsolatban DLP - A rugalmas rendszer

ELŐÍRÁSNAK, SZABVÁNYNAK MEGFELELÉS GYENGE- ÉS ERŐSÁRAM ELVÁLASZTÁSA n Egy fedél alatti elválasztás (Fedéltartós és fedéltartó nélküli válaszfallal) n Csatorna rekeszekre osztásával fedéltartós válaszfallal n Osztott csatorna esetén külön kiegészítők a gyenge- és erősáram elválasztására a könyök-, kanyar- és elágazó elemekben is. DLP - A rugalmas rendszer

ELŐÍRÁSNAK, SZABVÁNYNAK MEGFELELÉS GYENGE- ÉS ERŐSÁRAM ELVÁLASZTÁSA n A kanyarelemekben is megmaradnak a különböző áramkörök elválasztásai DLP - A rugalmas rendszer

ELŐÍRÁSNAK, SZABVÁNYNAK MEGFELELÉS ADATÁTVITELI RENDSZEREKNEK MEGFELELÉS n Az új rendszer alkalmas optikai kábelvezetéshez is, mert az LCS kiegészítők megfelelő hajlítási sugarat biztosítanak a kanyarokban és a sarkokban, megakadályozva a vezetékszakadásból fakadó adatvesztést DLP - A rugalmas rendszer

ELŐÍRÁSNAK, SZABVÁNYNAK MEGFELELÉS ADATÁTVITELI RENDSZEREKNEK MEGFELELÉS n A csatornában elegendő hely marad a kimenő vezeték mögött és előtt DLP - A rugalmas rendszer

ELŐÍRÁSNAK, SZABVÁNYNAK MEGFELELÉS FEDÉL ILLESZTÉSÉNEK TAKARÁSA n A szerelvény rögzítőkeret fedele tökéletesen takarja a hajlékony fedél és a bepattintott keret illeszkedését. Ez nem csak érintésvédelmi szempontokból hasznos, hanem esztétikailag is. DLP - A rugalmas rendszer

MIT ÉRTÜNK JÓL ÁTGONDOLT TERMÉKVÁLASZTÉK ALATT? n Többféleképpen variálható csatornafelosztás n Mosaic szerelvények rögzíthetősége n Moduláris és ipari csatlakozók rögzíthetősége n A teljes DLP kábelcsatorna-rendszer DLP - A rugalmas rendszer

JÓL ÁTGONDOLT TERMÉKVÁLASZTÉK TÖBBFÉLEKÉPPEN VARIÁLHATÓ CSATORNAFELOSZTÁS n A csatornák szerkezeti kialakításának köszönhetően a csatornatest megosztásának számos lehetősége alakítható ki DLP - A rugalmas rendszer

JÓL ÁTGONDOLT TERMÉKVÁLASZTÉK TÖBBFÉLEKÉPPEN VARIÁLHATÓ CSATORNAFELOSZTÁS n A csatornák rekeszei a kábelmennyiséghez igazíthatóak DLP - A rugalmas rendszer

JÓL ÁTGONDOLT TERMÉKVÁLASZTÉK TÖBBFÉLEKÉPPEN VARIÁLHATÓ CSATORNAFELOSZTÁS Film 16 DLP - A rugalmas rendszer

JÓL ÁTGONDOLT TERMÉKVÁLASZTÉK MOSAIC SZERELVÉNYEK RÖGZÍTÉSE n A DLP kábelcsatorna és a Mosaic szerelvénycsalád ideális kiegészítői egymásnak. A világon egyedülállóan széles választékú Mosaic család több mint 200 funkciója tökéletesen illeszkedik a kábelcsatornákba. DLP - A rugalmas rendszer

JÓL ÁTGONDOLT TERMÉKVÁLASZTÉK MODULÁRIS KÉSZÜLÉKEK ÉS IPARI CSATLAKOZÓK RÖGZÍTÉSE n Az új DLP kábelcsatornákba egyszerűen illeszthetők a Lexic moduláris készülékek és a P 17 Tempra ipari csatlakozók DLP - A rugalmas rendszer

A TELJES DLP KÁBELCSATORNA-RENDSZER n A hajlékony fedélnek köszönhető precíz illeszkedés, a könnyű és egyszerű szerelhetőség, mind a kifogástalan és magas színvonalú munka garanciája. n Az új DLP kábelcsatorna-rendszer használatával minden esetben egy környezettel harmonizáló, funkcionálisan minden igényt kielégítő installációt kapunk. DLP - A rugalmas rendszer

A TELJES DLP KÁBELCSATORNA-RENDSZER Film 18 DLP - A rugalmas rendszer

AZ ÚJ DLP KÁBELCSATORNA ELŐNYEI n HAJLÉKONY FEDÉL n n Rugalmasan követi a csatornát mindenhol TELJES VÁLASZTÉK n 60 x 35 -től 195 x 65 -ig n 2004. szeptemberétől új méret: 210 x 65 DLP - A rugalmas rendszer

AZ ÚJ DLP KÁBELCSATORNA ELŐNYEI n UNIVERZÁLIS KIEGÉSZÍTŐK n Többfunkciós kiegészítők több méretű csatornához is illeszthetők n Azonos mélységhez azonos könyökelemek n Egyetlen takaróelem minden csatornatesthez n Egy végzáró az azonos szélességű csatornákhoz n 60° és 120° között állítható könyökelemek DLP - A rugalmas rendszer

AZ ÚJ DLP KÁBELCSATORNA ELŐNYEI n BŐVÍTHETŐ KAPACITÁS n n Bármely csatorna mélysége 15 mm-rel bővíthető OPTIKAI KÁBELVEZETÉSI KIEGÉSZÍTŐK n Megfelelő hajlítási sugár az optikai kábeleknek DLP - A rugalmas rendszer

AZ ÚJ DLP KÁBELCSATORNA ELŐNYEI n IDEÁLIS BEFOGADÓKÉPESSÉG MÁR A KISEBB MÉRETEKNÉL IS DLP - A rugalmas rendszer

BEFOGADÓKÉPESSÉG SZÁMÍTÁSI PÉLDA 3 330 DLP - A rugalmas rendszer

BEFOGADÓKÉPESSÉG SZÁMÍTÁSI PÉLDA n Kapott érték alapján könnyű a megfelelő csatorna kiválasztása a katalógusban lévő táblázatból DLP - A rugalmas rendszer

BEFOGADÓKÉPESSÉG SZÁMÍTÁSI PÉLDA n A táblázat alapján az alábbi DLP kábelcsatorna méretek felelnek meg igényeinknek: n 80 x 50 (3380) n 105 x 50 (4330) n 150 x 50 (6740) illetve 40/85 -ös rekeszre osztva a 85 -ös rész (4020) n Stb…. DLP - A rugalmas rendszer

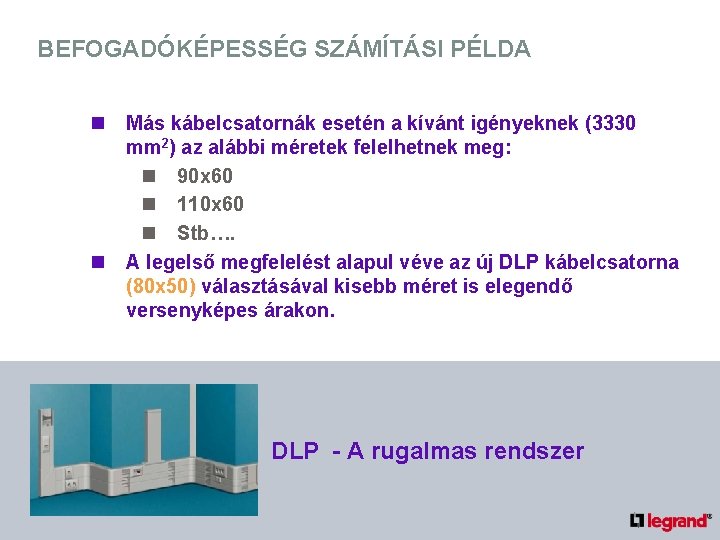

BEFOGADÓKÉPESSÉG SZÁMÍTÁSI PÉLDA n n Más kábelcsatornák esetén a kívánt igényeknek (3330 mm 2) az alábbi méretek felelhetnek meg: n 90 x 60 n 110 x 60 n Stb…. A legelső megfelelést alapul véve az új DLP kábelcsatorna (80 x 50) választásával kisebb méret is elegendő versenyképes árakon. DLP - A rugalmas rendszer

LEGRAND TIPPEK ÉS TANÁCSOK DLP - A rugalmas rendszer

KÉNYELMES MUNKA TÖKÉLETES CSATORNAILLESZTÉS n Könnyű összeillesztés válaszfal vagy fedél segítségével DLP - A rugalmas rendszer

KÜLÖNLEGES VÁGÁSI MEGOLDÁS A SARKOKNÁL Hagyományos módon Nem szükséges a csatornát levenni a külső sarkoknál a vágáshoz – elegendő a válaszfaltartó gerinceket átvágni és a csatorna a kívánt szögben hajlítható DLP - A rugalmas rendszer

RÉGI – ÚJ DLP KÁBELCSATORNA MÉRET ÖSSZEHASONLÍTÁS RÉGI MÉRET ÚJ MÉRET 60 x 34 60 x 35 60 x 50 75 x 50 80 x 50 75 x 65 80 x 50 100 x 50 80 x 50 DLP - A rugalmas rendszer

RÉGI – ÚJ DLP KÁBELCSATORNA MÉRET ÖSSZEHASONLÍTÁS RÉGI MÉRET ÚJ MÉRET 100 x 34 80 x 35 100 x 50 105 x 50 100 x 65 105 x 65 130 x 50 150 x 50 160 x 50 150 x 50 DLP - A rugalmas rendszer

RÉGI – ÚJ DLP KÁBELCSATORNA MÉRET ÖSSZEHASONLÍTÁS RÉGI MÉRET ÚJ MÉRET 130 x 65 150 x 65 160 x 65 150 x 65 200 x 65 195 x 65 2004 szeptemberétől várható: 210 x 65 DLP - A rugalmas rendszer

IDEÁLIS FEDÉLMÉRET SZERELVÉNYEKHEZ Szerelvény típusa Fedélméret MOSAIC 65 mm Galea, Valena, Randevú 85 mm Lexic 130 mm P 17 Tempra 130 mm DLP - A rugalmas rendszer

RÉGI ÉS ÚJ DLP KÁBELCSATORNA RENDSZER ÖSSZEKÖTÉSE DLP ELÁGAZÓ DOBOZZAL A DLP kábelcsatornákból négy irányú elágazást tesz lehetővé úgy, hogy a gyengeés erősáramú kábelek elválasztása megmarad Segítségével bármilyen kábelcsatornák összeköthetők és elágaztathatók DLP - A rugalmas rendszer

MENNYIBE KERÜL EGY INSTALLÁCIÓ AZ ÚJ DLP KÁBELCSATORNÁVAL? Mennyiség (fm, illetve db) Régi DLP (Ft) Új DLP (Ft) Csatornatest 140 253 960 129 500 Fedél 140 Belső könyök 10 18 140 5 150 Külső könyök 4 7 256 1 984 Kanyarelem 6 10 884 3 972 Végzáró 24 43 536 4 680 333 776 169 506 Összesen 24 220 ÚJ DLP-vel 50%-kal olcsóbb! DLP - A rugalmas rendszer

TERMÉKELÉRHETŐSÉG n A szentesi raktárban jelenleg 16 000 méter kábelcsatorna vár az értékesítésre DLP - A rugalmas rendszer

LEGRAND CAD TERVEZŐRENDSZER

n Auto. CAD alapon futó, alaprajzi, épületinstallációs tervezőprogram n Hazai fejlesztésű szoftver kisfeszültségű, kommunikációs, biztonságtechnikai, villámvédelmi tervezéshez Legrand. CAD Épületvillamossági installációs tervezőrendszer

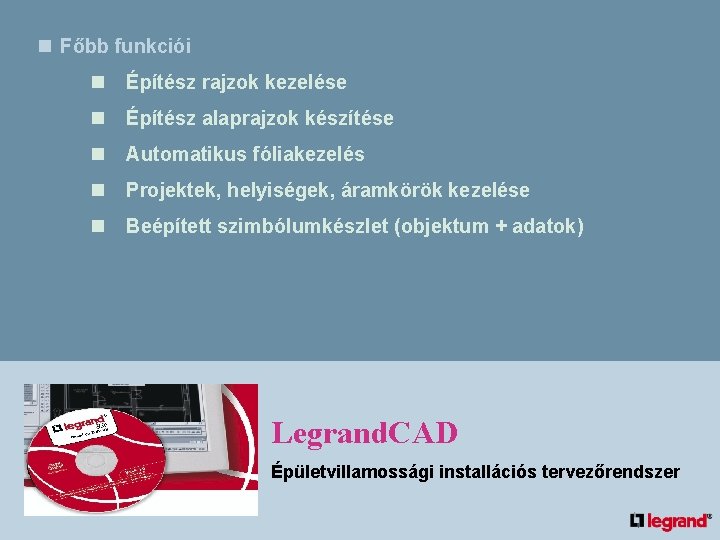

n Főbb funkciói n Építész rajzok kezelése n Építész alaprajzok készítése n Automatikus fóliakezelés n Projektek, helyiségek, áramkörök kezelése n Beépített szimbólumkészlet (objektum + adatok) Legrand. CAD Épületvillamossági installációs tervezőrendszer

n Főbb funkciói n Vezetékek, vezetékkötegek, kábelcsatornák kezelése n Listázások a lerakott készülékekről, vezetékekről n Automatikus jelmagyarázat készítés n Interaktív súgó, oktatóanyagok n Automatikus árazatlan költségvetés készítés a Kontroll Könyvcalc rendszerrel Legrand. CAD Épületvillamossági installációs tervezőrendszer
