L’ELETTRICITÀ CHE COSA È Viaggia nei fili aerei e sotterranei per essere distribuita nei paesi e nelle città Forma di energia Pericolosa ELETTRICITA’ Invisibile e inodore Serve per illuminare riscaldare far funzionare gli apparecchi elettronici

IL CIRCUITO ELETTRICO E’ formato da fili elettrici isolati tra di loro, collegati agli apparecchi attraverso le prese elettriche o interruttori Questo circuito si chiama impianto elettrico vengono attraversati dalla corrente elettrica comprende l’insieme di apparecchiature elettriche e meccaniche permettono di trasmettere utilizzare energia elettrica di solito alimentata dal generatore

LA CORRENTE ELETTRICA Flusso ordinato di cariche elettriche sono portate dai portatori di carica elettroni dotati di carica elettrica negativa ioni atomo o gruppo di atomi che possiede una carica elettrica avendo acquistato o perduto elettroni

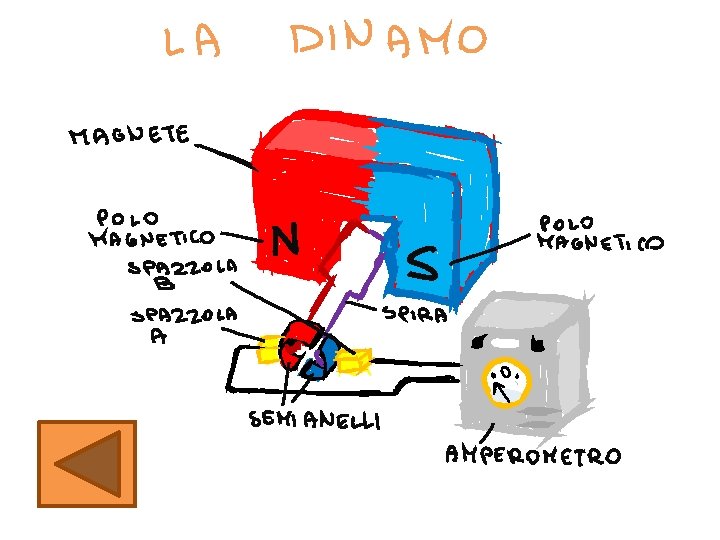

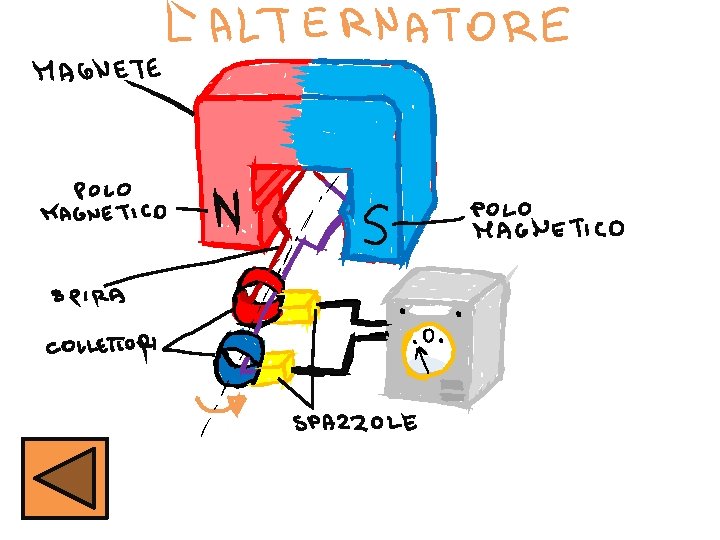

I GENERATORI ELETTRICI Chimici Pile Dinamici Accumulatori Alternatori Dinamo

GENERATORE CHIMICO viene trasformata ENERGIA CHIMICA ENERGIA ELETTRICA L’energia si manifesta con una tensione elettrica continua tra elettrodo positivo ANODO elettrodo negativo CATODO

GENERATORE DINAMICO Fenomeni magnetismo Attraverso generatore Corrente elettrica

I PERICOLI DELL’ELETTRICITÀ CORTO CIRCUITI E SOVRACCARICHI TEMPORALI ACQUA FOLGORAZIONE

CORTO CIRCUITI E SOVRACCARICHI Sono guasti e malfunzionamenti che si possono verificare negli impianti elettrici Si possono evitare con interruttore differenziale interruttore magnetotermico

INTERRUTTORE DIFFERENZIALE Interrompe il circuito elettrico quando la corrente si disperde ed è chiamato anche salvavita. Occorre testarlo manualmente ogni mese premendo il tasto T Come funziona?

DIFFERENZIALE circuito magnetico condizioni di equilibrio caso di squilibrio il flusso magnetico prodotto si annulla reciprocamente il flusso magnetico non è più nullo e provoca lo scatto di una molla che apre l'interruttore.

INTERRUTTORE MAGNETOTERMICO L'interruttore magnetotermico, o interruttore automatico, è un dispositivo elettrotecnico che interrompe un circuito in caso di sovracorrente. sostituisce il fusibile perché maggior precisione di intervento e ripristinabile con la pressione di un pulsante o l'azionamento di una leva. Per legge in Italia, negli impianti deve essere installato anche un interruttore differenziale. Come funziona?

MAGNETOTERMICO due sezioni che rilevano i guasti con differenti principi fisici l'interruttore è chiuso e viene caricata una molla guasto: la molla viene liberata e si ha l'apertura dell'interruttore. potere di interruzione del dispositivo La forza prodotta dalla molla deve essere tanto più elevata quanto maggiore è l'intensità della corrente da interrompere

TEMPORALI E’ sempre importante scollegare la presa tv durante i temporali per evitare che un fulmine passi dall’antenna e crei danni agli utilizzatori (decoder, tv)

ACQUA L’acqua conduce elettricità non bisogna mai toccare apparecchi elettrici ed elettronici a mani bagnate

FOLGORAZIONE E’ una scossa molto potente e prolungata che può fermare il cuore Il corpo umano è conduttore e può essere attraversato dalla corrente

RESISTENZA ELETTRICA DEL CORPO UMANO 2000 a 10000 Ω

RESISTENZA ELETTRICA Corrente elettrica quando attraversa conduttore Unità di misura = Ohm (Ω) resistenza

PRIMA LEGGE DI OHM Tensione agli estremi del conduttore Intensità corrente in conduttore Resistenza del conduttore Cioè: V I R

PERCHE’ LA CORRENTE NON FULMINA GLI UCCELLI Il tratto AB del cavo ha una resistenza bassissima rispetto al corpo dell’uccello
