EE 380 Leitstandsystem Leitstandsprechstelle EE 380 zum Anschluss von bis zu vier Tastenmodulen Pro Modul 12 Funktionstasten 3 -färbige LEDs zur Anzeige von Rufanforderungen, Eingangsmeldungen oder Status von Ausgängen Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 2

Die Produkte im Detail

EE 380 Basis-Terminals – Überblick Basis. Terminal Schwanenhals- Zusatzmicrofone lautsprecher EE 380 A EE 380 B EM 301 (12 Tasten) EM 302 (12 LED-Tasten) EE 380 C EM 301 EG (12 Tasten) EM 302 EG (12 LED-Tasten) EM 301 (12 Tasten) EM 302 (12 LED-Tasten) EE 380 D Commend International Gmb. H Verfügbare Tastenmodule 01. 12. 2020 23: 07 EM 301 EG (12 Tasten) EM 302 EG (12 LED-Tasten) Titel bearbeiten 4

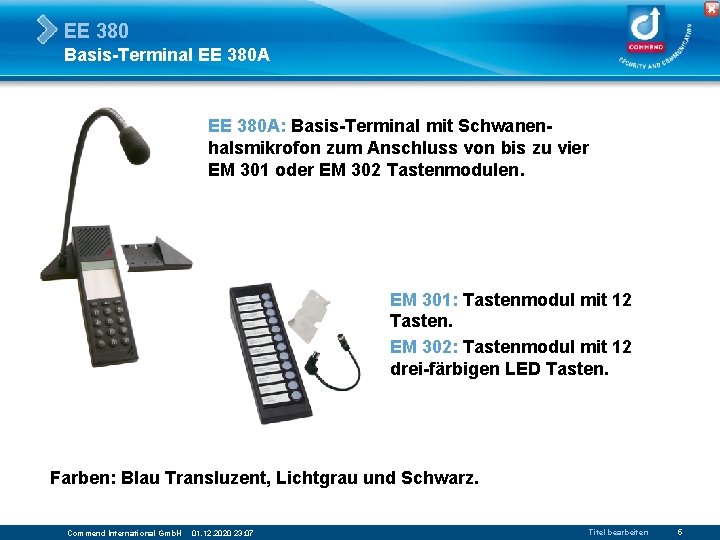

EE 380 Basis-Terminal EE 380 A: Basis-Terminal mit Schwanenhalsmikrofon zum Anschluss von bis zu vier EM 301 oder EM 302 Tastenmodulen. EM 301: Tastenmodul mit 12 Tasten. EM 302: Tastenmodul mit 12 drei-färbigen LED Tasten. Farben: Blau Transluzent, Lichtgrau und Schwarz. Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 5

EE 380 Basis-Terminal EE 380 B: Basis-Terminal mit Zusatzlautsprecher und Schwanenhalsmikrofon zum Anschluss von bis zu vier EM 301 EG oder EM 302 EG Tastenmodulen. EM 301 EG: Tastenmodul mit 12 Tasten. EM 302 EG: Tastenmodul mit 12 drei-färbigen LED Tasten. Farben: Blau Transluzent und Schwarz. Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 6

EE 380 Basis-Terminal EE 380 C: Basis-Terminal zum Anschluss von bis zu vier EM 301 oder EM 302 Tastenmodulen. EM 301: Tastenmodul mit 12 Tasten. EM 302: Tastenmodul mit 12 drei-färbigen LED Tasten. Farben: Blau Transluzent, Lichtgrau und Schwarz. Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 7

EE 380 Basis-Terminal EE 380 D: Basis-Terminal mit Zusatzlautsprecher zum Anschluss von bis zu vier EM 301 EG oder EM 302 EG Tastenmodulen. EM 301 EG: Tastenmodul mit 12 Tasten. EM 302 EG: Tastenmodul mit 12 drei-färbigen LED Tasten. Farben: Blau Transluzent und Schwarz. Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 8

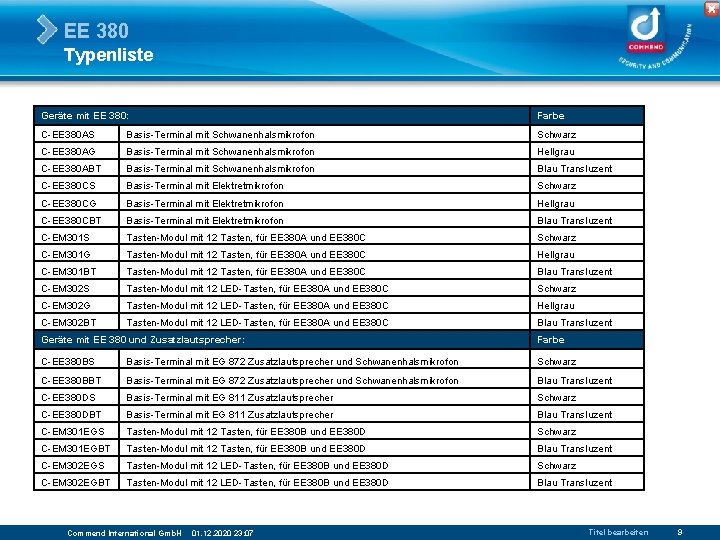

EE 380 Typenliste Geräte mit EE 380: Farbe C-EE 380 AS Basis-Terminal mit Schwanenhalsmikrofon Schwarz C-EE 380 AG Basis-Terminal mit Schwanenhalsmikrofon Hellgrau C-EE 380 ABT Basis-Terminal mit Schwanenhalsmikrofon Blau Transluzent C-EE 380 CS Basis-Terminal mit Elektretmikrofon Schwarz C-EE 380 CG Basis-Terminal mit Elektretmikrofon Hellgrau C-EE 380 CBT Basis-Terminal mit Elektretmikrofon Blau Transluzent C-EM 301 S Tasten-Modul mit 12 Tasten, für EE 380 A und EE 380 C Schwarz C-EM 301 G Tasten-Modul mit 12 Tasten, für EE 380 A und EE 380 C Hellgrau C-EM 301 BT Tasten-Modul mit 12 Tasten, für EE 380 A und EE 380 C Blau Transluzent C-EM 302 S Tasten-Modul mit 12 LED-Tasten, für EE 380 A und EE 380 C Schwarz C-EM 302 G Tasten-Modul mit 12 LED-Tasten, für EE 380 A und EE 380 C Hellgrau C-EM 302 BT Tasten-Modul mit 12 LED-Tasten, für EE 380 A und EE 380 C Blau Transluzent Geräte mit EE 380 und Zusatzlautsprecher: Farbe C-EE 380 BS Basis-Terminal mit EG 872 Zusatzlautsprecher und Schwanenhalsmikrofon Schwarz C-EE 380 BBT Basis-Terminal mit EG 872 Zusatzlautsprecher und Schwanenhalsmikrofon Blau Transluzent C-EE 380 DS Basis-Terminal mit EG 811 Zusatzlautsprecher Schwarz C-EE 380 DBT Basis-Terminal mit EG 811 Zusatzlautsprecher Blau Transluzent C-EM 301 EGS Tasten-Modul mit 12 Tasten, für EE 380 B und EE 380 D Schwarz C-EM 301 EGBT Tasten-Modul mit 12 Tasten, für EE 380 B und EE 380 D Blau Transluzent C-EM 302 EGS Tasten-Modul mit 12 LED-Tasten, für EE 380 B und EE 380 D Schwarz C-EM 302 EGBT Tasten-Modul mit 12 LED-Tasten, für EE 380 B und EE 380 D Blau Transluzent Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 9

Funktionen

EE 380 Funktionen LED-Tasten Zielwahlfunktionen: Wahl einer einzelnen Ziffer (oder Funktionstaste) während gedrückt: “ 0 -9”, “T”, “X”, Funktionstasten “F 1 bis F 6” z. B. Türöffner, Simplex-Taste, etc. Direktwahl von ein bis sechs Ziffern während gedrückt, optional zusätzlich Zurücksetzen mit “X” vor der Wahl und optional Zurücksetzen nach Loslassen der Taste z. b. Intercom Gespräche, Sammel- und Gruppenrufe, ELA-Durchsagen, etc. LED Funktionen: Anzeige von Gesprächen Anzeige von Rufanforderungen Anzeige von Eingangsmeldungen Anzeige des Status von Ausgängen Funktion der drei Farben: z. B. rot – Ruf 2, blau – Ruf 1, Grün – Gespräch Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 11

EE 380 Funktionen LED-Tasten Abarbeiten von Rufanforderungen und Eingangsmeldungen: Beantworten von Rufanforderungen Quittieren von Eingangsmeldungen Programmieren von Basisfunkionen vom Leitstand aus (9 T 1) Ausgangsfunktionen: ON, OFF, Flip Flop, ON während Tasten gedrückt z. B. Schalten von Lichtkreisen, ständiges Öffnen von Schranken, Start von Prozessen, Türmanagement, etc. Spezialfunktionen: Simulation von Eingangsmeldungen (auch für virtuelle Eingänge) mit einem definierten Level für gedrückt und nicht-gedrückt z. B. Eingang verändert Wahl, Senden von Comwin Meldungen an Drittsysteme Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 12

EE 380 Funktionen LED-Tasten Call request Gespräch Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 13

EE 380 Konfiguration mit CCT 5. 7 Konfiguration ähnlich wie bei EE 880 Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 14

Technische Daten

EE 380 Technische Daten Software im Intercom Server Pro 05. 7 mit CCT 5. 7 oder höher G 7 -GED-4/G 2 -GED-4 Teilnehmerkarten: B: Grundfunktionen C: Programmieren von Tasten mit 9 T 1 D: Leitstandfunktionen Spannungsversorgung, wird an das erste Tastenmodul angeschlossen: 24 VAC / 750 m. A Netzteil muss getrennt bestellt werden Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 16

EE 380 Zusammenbau EE 380 A und EE 380 C: Montage mit Schrauben Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 17

EE 380 Zusammenbau EE 380 B und EE 380 D: Montage mit “Click-system” Commend International Gmb. H 01. 12. 2020 23: 07 Titel bearbeiten 18
