LEI DE OHM Fonte mecaweb com br OBJETIVO
LEI DE OHM Fonte: mecaweb. com. br
OBJETIVO • Ao final deste capitulo o aluno estará apto a entender, aplicar e realizar cálculos referente a Lei de Ohm
INTRODUÇÃO

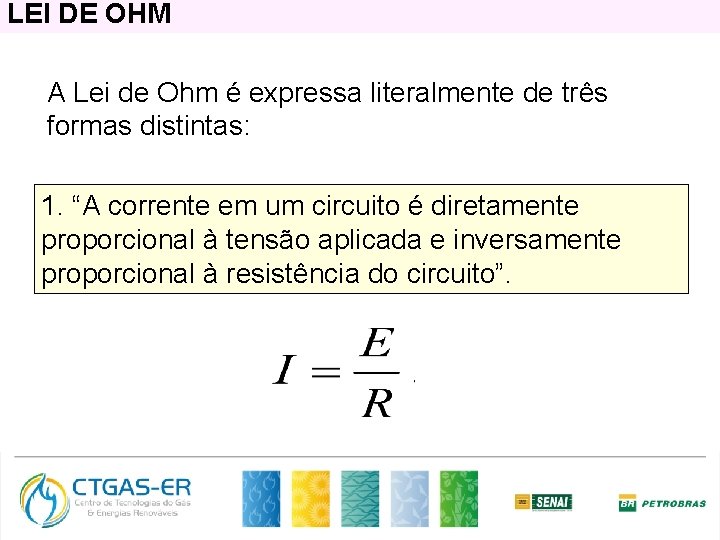

LEI DE OHM A Lei de Ohm é expressa literalmente de três formas distintas: 1. “A corrente em um circuito é diretamente proporcional à tensão aplicada e inversamente proporcional à resistência do circuito”.
LEI DE OHM 2. “A resistência em um circuito é diretamente proporcional à tensão aplicada e inversamente proporcional à corrente do circuito”. 3. “A tensão elétrica em um circuito é diretamente proporcional à resistência pela corrente desse circuito”.

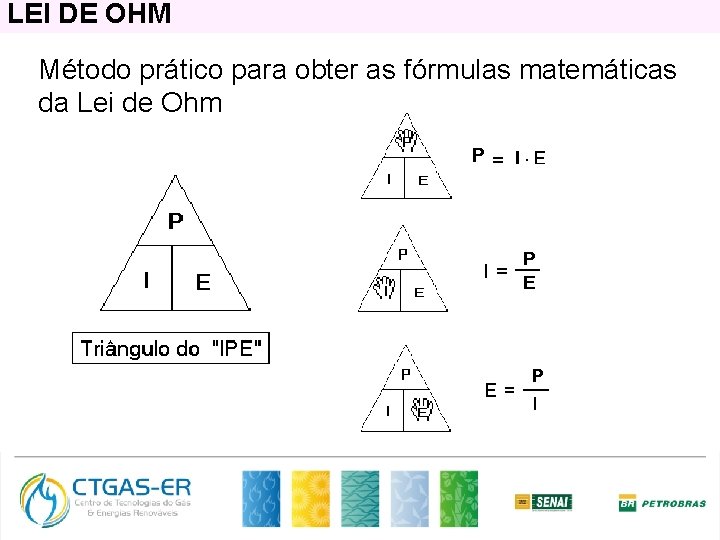

LEI DE OHM Método prático para obter as fórmulas matemáticas da Lei de Ohm
LEI DE OHM Método prático para obter as fórmulas matemáticas da Lei de Ohm

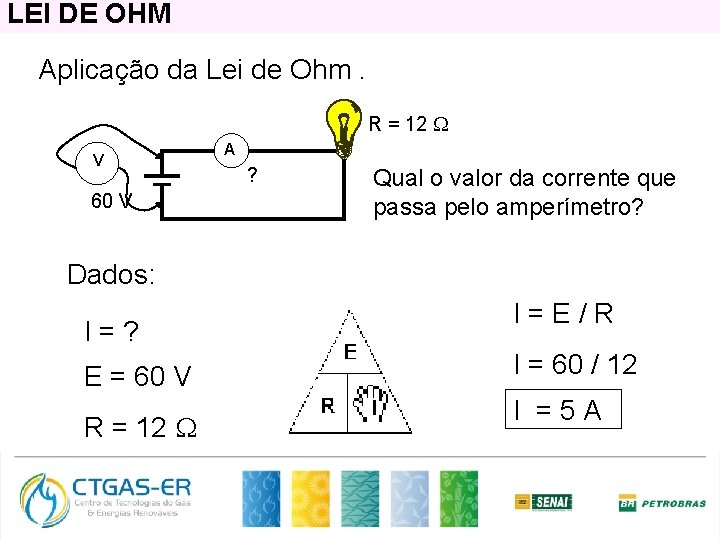

LEI DE OHM Aplicação da Lei de Ohm. R = 12 V 60 V A ? Qual o valor da corrente que passa pelo amperímetro? Dados: I=? E = 60 V R = 12 I=E/R I = 60 / 12 I =5 A

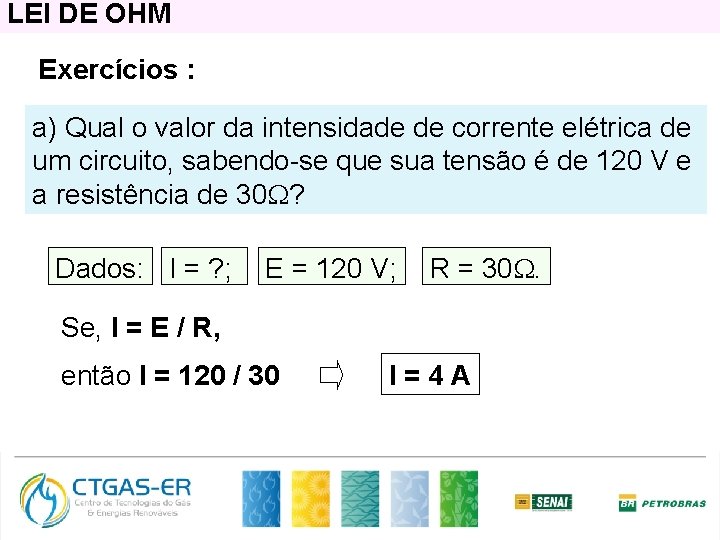

LEI DE OHM Exercícios : a) Qual o valor da intensidade de corrente elétrica de um circuito, sabendo-se que sua tensão é de 120 V e a resistência de 30 ? Dados: I = ? ; E = 120 V; R = 30. Se, I = E / R, então I = 120 / 30 I=4 A
LEI DE OHM Exercícios : b) Qual o valor da tensão de alimentação de um consumidor cuja resistência é de 20 e a intensidade de corrente é 3500 m. A? Dados: E = ? ; R = 30 I = 3500 m. A I = 3500 : 1000 I = 3, 5 A Se, E = R x I, então E = 20 x 3, 5 E = 70 V
