LEHK NESILIKTOV PREFABRIKACE LEHK OBVODOV PLT PKY PODHLEDY
LEHKÁ NESILIKÁTOVÁ PREFABRIKACE • LEHKÉ OBVODOVÉ PLÁŠTĚ • PŘÍČKY • PODHLEDY
LEHKÉ OBVODOVÉ PLÁŠTĚ • POŽADAVKY – – – – STATICKÉ MECHANICKÁ ODOLNOST TEPELNÁ A ZVUKOVÁ IZOLACE TEPELNÁ STABILITA (NÍZKÁ AKUMULACE) TĚSNOST SPAR POŽÁRNÍ ODOLNOST ARCHITEKTURA
MATERIÁL NA LOP • NOSNÁ ČÁST – KOVY – OCEL, HLINÍK – DŘEVO • OPLÁŠTĚNÍ – OCELOVÝ PLECH, AL PLECH, SKLO, PLASTY, DŘEVO MASIV, AGLOMEROVANÉ DŘEVO, LEPENÉ DŘEVO, SÁDROKARTON • VÝPLŇ – TEPELNÉ IZOLACE (VLÁKNITÉ, PÓROVITÉ, SYPANÉ) – PAROTĚSNÁ IZOLACE (AL FÓLIE) – OKNO, DVEŘE
ROZDĚLENÍ PLÁŠŤŮ • PODLE VZTAHU K NOSNÉ KONSTRUKCI – 1) VESTAVĚNÝ – MEZI STROPY, VARIABILNÍ VZTAH KE SVISLÉ KONSTRUKCI – 2) PŘEDSTAVĚNÝ – PŘED STROPNÍ KONSTRUKCÍ, VARIABILNÍ VZTAH KE SVISLÉ KONSTRUKCI
VESTAVĚNÝ PLÁŠŤ
PŘEDSTAVĚNÝ PLÁŠŤ
STATICKÉ PŮSOBENÍ PŘEDSTAVĚNÉHO PLÁŠTĚ PŘEDSTAVĚNÉ PRVKY JSOU ZAVĚŠENÉ A NAMÁHANÉ TAHEM
ROZDĚLENÍ PLÁŠŤŮ • PODLE KONSTRUKCE – 1) KOSTROVÁ – NOSNÁ KOSTRA + VÝPLŇ – 2) PANELOVÁ – PANEL, HOTOVÝ DÍLEC – 3) KOMBINOVANÁ – KOSTRA A NA NÍ PANEL
KOSTROVÝ LOP
ČÁSTI KOSTROVÉHO PLÁŠTĚ • 1) KOSTRA – TYČE Z OCELI (VÁLCOVANÉ PROFILY, OHÝBANÉ TENKOSTĚNNÉ PLECHY), AL SLITINY, DŘEVO – U KOVOVÝCH ČÁSTÍ PROBLÉM TEPELNÝCH MOSTŮ (IZOLANT V PROFILU, KOMBINACE MATERIÁLŮ KOV + PLAST, VNITŘNÍ OBKLAD MÉNĚ VHODNÝ) • 2) VÝPLNĚ – PRŮSVITNÉ – OKNA, DVEŘE, VÝKLADCE – NEPRŮSVITNÉ • 3 VRSTVY – VNĚJŠÍ PLÁŠŤ - IZOLACE - VNITŘNÍ PLÁŠŤ

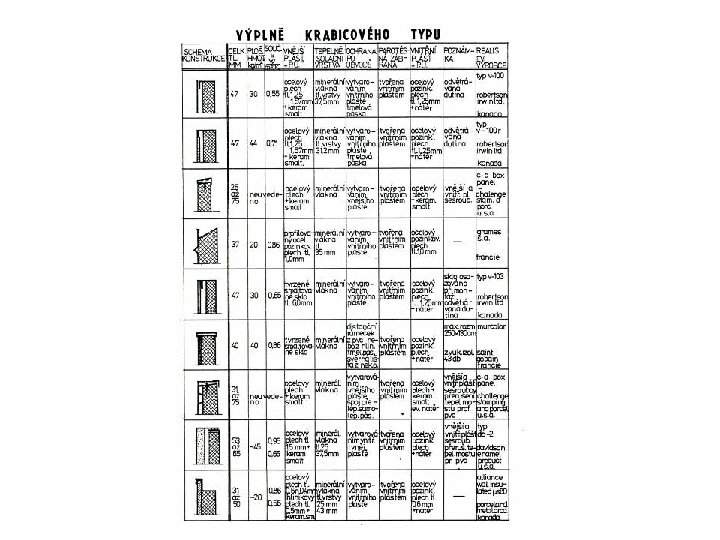

NEPRŮSVITNÉ VÝPLNĚ • KONSTRUKCE – SENDVIČOVÁ – TUHÉ JÁDRO, SLEPENO V PLOŠE – KRABICOVÁ – MĚKKÉ JÁDRO, PO OBVODĚ RÁMEČEK NEBO VYTVAROVANÝ PLÁŠŤ – DĚLENÁ – DO RÁMU VLOŽENÉ VRSTVY + VZDUCHOVÁ MEZERA • NEVĚTRANÁ (ZLEPŠUJE TEPELNOU IZOLACI) • VĚTRANÁ (V LÉTĚ BRÁNÍ PŘEHŘÁTÍ, ODVOD VLHKOSTI)

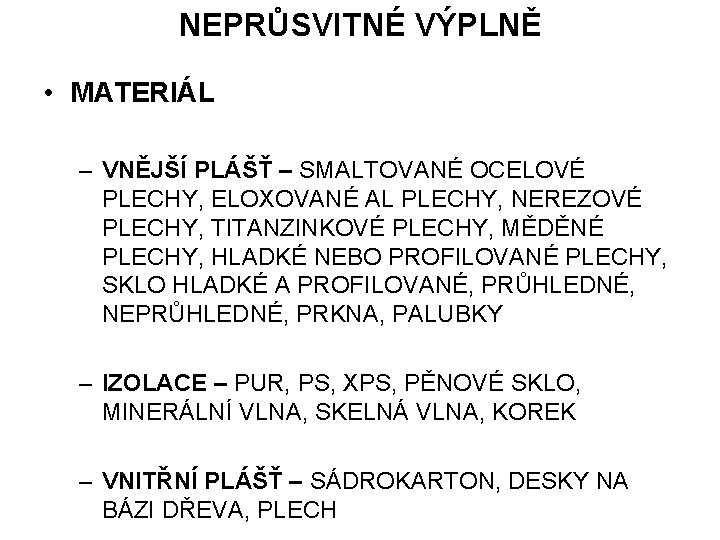

NEPRŮSVITNÉ VÝPLNĚ • MATERIÁL – VNĚJŠÍ PLÁŠŤ – SMALTOVANÉ OCELOVÉ PLECHY, ELOXOVANÉ AL PLECHY, NEREZOVÉ PLECHY, TITANZINKOVÉ PLECHY, MĚDĚNÉ PLECHY, HLADKÉ NEBO PROFILOVANÉ PLECHY, SKLO HLADKÉ A PROFILOVANÉ, PRŮHLEDNÉ, NEPRŮHLEDNÉ, PRKNA, PALUBKY – IZOLACE – PUR, PS, XPS, PĚNOVÉ SKLO, MINERÁLNÍ VLNA, SKELNÁ VLNA, KOREK – VNITŘNÍ PLÁŠŤ – SÁDROKARTON, DESKY NA BÁZI DŘEVA, PLECH
PANELOVÝ LOP

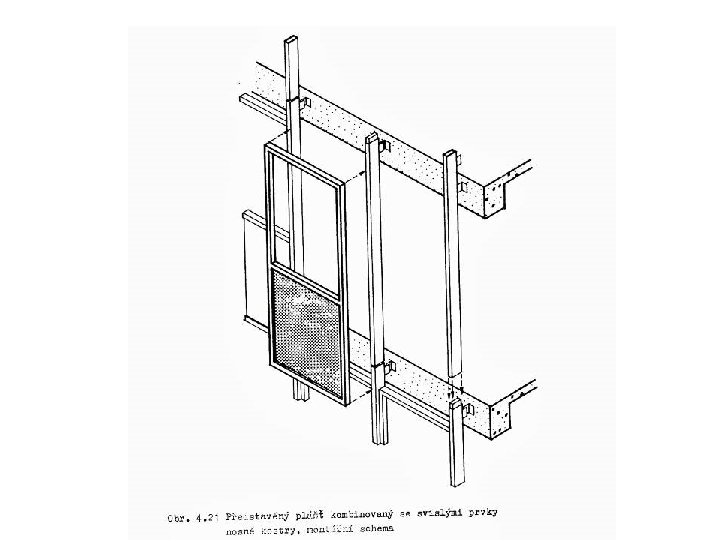

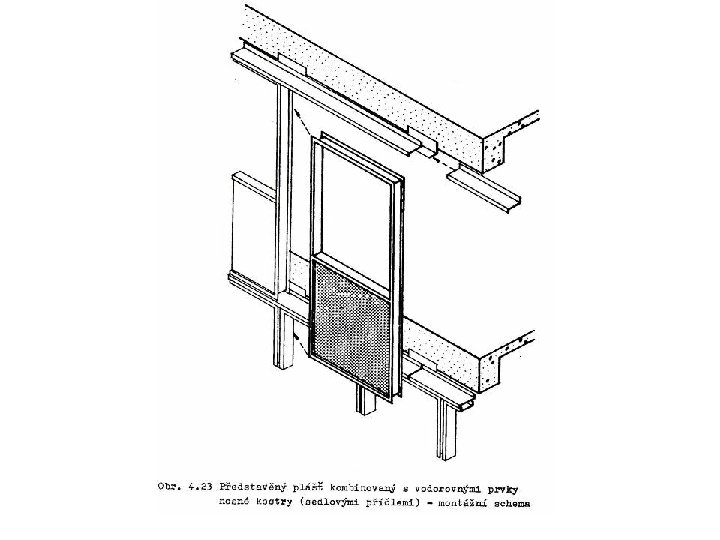

KOMBINOVANÝ LOP
PŘERUŠENÍ TEPELNÉHO MOSTU
PROVĚTRÁVANÁ FASÁDNÍ KONSTRUKCE
KOSTROVÁ PROSKLENÁ KONSTRUKCE

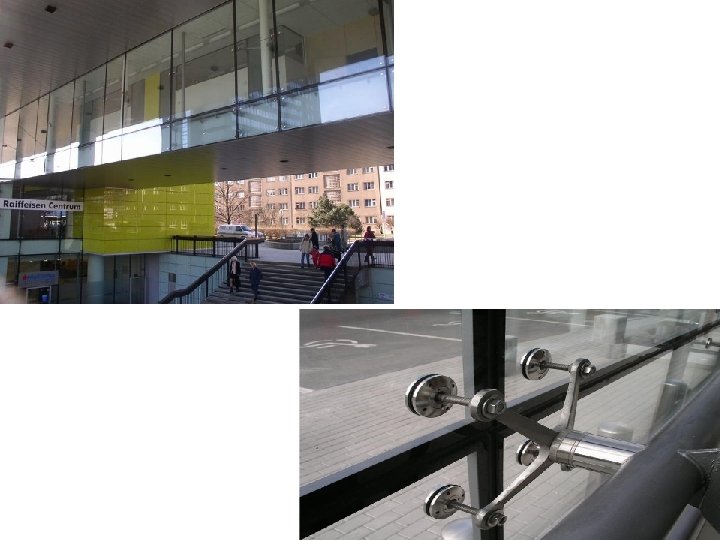

SKLENĚNÉ FASÁDY ALUPROF POLOSTRUKTURÁLNÍ FASÁDA ( SKLO LEPENÉ NA AL RÁM, JEDNOLITÁ PLOCHA) STRUKTURÁLNÍ FASÁDA (VIDITELNÉ SLOUPKY)
Boletické panely a jejich revitalizace
Rámové prosklené konstrukce – pásová okna
Výroba a osazení fasádních panelů
LEHKÉ PŘÍČKY • POŽADAVKY – – – AKUSTICKÉ PROTIPOŽÁRNÍ ESTETICKÉ TEPELNĚ IZOLAČNÍ ZDRAVOTNÍ NEZÁVADNOST PRŮSVITNOST ČI PRŮHLEDNOST
ROZDĚLENÍ PŘÍČEK • • • PLNÉ PROSKLENÉ PEVNÉ PŘEMÍSTITELNÉ SKŘÍŇOVÉ
KONSTRUKCE PŘÍČEK • 1. VERTIKÁLNÍ DÍLCE – DÍLEC ŠÍŘKY 100 - 1200 mm, NA CELOU VÝŠKU MÍSTNOSTI, TL. 100 mm – 3 VRSTVÁ SKLADBA • JÁDRO Z PUR PĚNY, DŘEVOTŘÍSKA • PLÁŠŤ Z PLASTOVÉ FÓLIE PVC, MELAMIN (TEXTILNÍ VLÁKNO), LAMINOVANÁ DESKA, DÝHOVANÁ DESKA, METALICKÝ POVRCH ( AŽ 250 BAREV)
KOTVENÍ PŘÍČEK U STROPU A PODLAHY
SPOJENÍ PŘÍČKOVÝCH DÍLCŮ TMEL VLOŽENÝ PROFIL VLOŽENÉ PERO
KONSTRUKCE PŘÍČEK • 2. KOSTROVÁ ( ROŠTOVÁ) – ČÁSTI • KOSTRA • DESKY – MATERIÁL KOSTRY – AL PROFILY, DŘEVĚNÉ HRANOLY, PLAST, POZINKOVANÝ PLECH – MATERIÁL DESEK – SÁDROKARTON, SKLO, PLECH, POVRCHOVĚ UPRAVENÁ DŘEVOTŘÍSKA – MEZERA BÝVÁ VYPLNĚNA TEPELNOU NEBO ZVUKOVOU IZOLACÍ
SÁDROKARTONOVÁ PŘÍČKA KNAUF
DALŠÍ TYPY SÁDROKARTONOVÝCH PŘÍČEK DVOJITÉ OPLÁŠTĚNÍ INSTALAČNÍ PŘÍČKA TROJITÉ OPLÁŠTĚNÍ
PROSKLENÁ PŘÍČKA
PLNÁ PŘÍČKA SE DVEŘMI
PROSKLENÁ PŘÍČKA S MATNÝM PÁSEM
KOSTROVÉ PLNÉ PŘÍČKY
ZAVĚŠENÉ PODHLEDY • FUNKCE: – – – ZAKRÝVAJÍ INSTALAČNÍ VEDENÍ SNIŽUJÍ SVĚTLOU VÝŠKU MÍSTNOSTI ZLEPŠUJÍ TEPELNĚ IZOLAČNÍ VLASTNOSTI ZLEPŠUJÍ ZVUKOVĚ IZOLAČNÍ VLASTNOSTI ZVYŠUJÍ POŽÁRNÍ ODOLNOST STROPU UMOCŇUJÍ ARCHITEKTONICKÝ VÝRAZ INTERIERU
ROZDĚLENÍ PODHLEDŮ PODLE KONSTRUKCE • ZAVĚŠENÉ POD STROPEM • UMÍSTĚNÉ NA STROPĚ • NAPÍNANÉ
ZAVĚŠENÉ PODHLEDY • ČÁSTI PODHLEDU: – ZÁVĚS – ROŠT – PODHLEDOVÉ DESKY
ZÁVĚS • MATERIÁL: – OCELOVÝ DRÁT – PÁS Z POZINKOVANÉ OCELI – HLINÍKOVÝ PLECH • REKTIFIKACE (VÝŠKOVÉ NASTAVENÍ)
ROŠT • • NOSNÝ NENOSNÝ(MONTÁŽNÍ) OSOVÁ VZDÁLENOST PODLE ROZMĚRŮ DESEK MATERIÁL: – PLECHOVÝ PROFIL „U“ – PLECHOVÁ „T“ LIŠTA – DŘEVĚNÝ HRANOL
MONTÁŽNÍ SCHÉMA
MONTÁŽNÍ SCHÉMA
PODHLEDOVÉ DESKY • MATERIÁL: – – – NA BÁZI DŘEVA SÁDROKARTON AL NEBO POZINKOVANÉ PLECHY PLASTY LISOVANÁ MINERÁLNÍ VLNA (TEPELNĚ A ZVUKOVĚ IZOLAČNÍ) – PLECHOVÉ ROŠTY PLECHOVÝ ROŠT
ZPŮSOBY ULOŽENÍ DESEK • PEVNÁ FIXACE K ROŠTU (ŠROUBY) • VOLNÉ POLOŽENÍ PŘIŠROUBOVÁNÍ DESEK VOLNÉ POLOŽENÍ E – VIDITELNÝ ZÁVĚS D 1 – SKRYTÝ ZÁVĚS
POSTUP MONTÁŽE
MONTÁŽ ROŠTU Obr. 1 Montáž obvodových UD-profilů Obr. 2 Osazení montážních CD-profilů
AKUSTICKÝ PODHLED
TEPELNĚ IZOLAČNÍ PODHLED

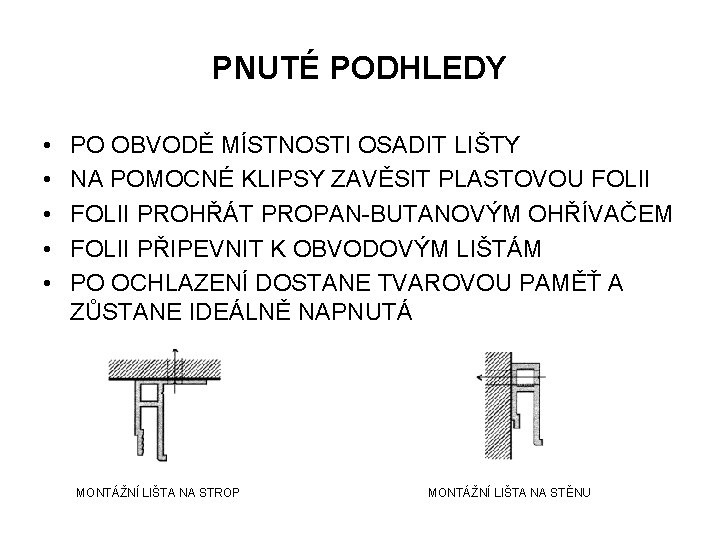

PNUTÉ PODHLEDY • • • PO OBVODĚ MÍSTNOSTI OSADIT LIŠTY NA POMOCNÉ KLIPSY ZAVĚSIT PLASTOVOU FOLII PROHŘÁT PROPAN-BUTANOVÝM OHŘÍVAČEM FOLII PŘIPEVNIT K OBVODOVÝM LIŠTÁM PO OCHLAZENÍ DOSTANE TVAROVOU PAMĚŤ A ZŮSTANE IDEÁLNĚ NAPNUTÁ MONTÁŽNÍ LIŠTA NA STROP MONTÁŽNÍ LIŠTA NA STĚNU
UKÁZKY PNUTÝCH PODHLEDŮ
