LEGISLATÍVNE POŽIADAVKY NA KÁBLE Z HĽADISKA POŽIARNEJ BEZPEČNOSTI STAVIEB obchod@elkond. sk www. elkond. sk

LEGISLATÍVNY RÁMEC - ZÁKLADNÉ POŽIADAVKY NA STAVBU Zákon č. 50/1976 Z. z. o územnom plánovaní a stavebnom poriadku (stavebný zákon) v znení neskorších predpisov • § 43 d Základné požiadavky na stavby: Stavby musia byť navrhnuté a zhotovené tak, aby spĺňali základné požiadavky na stavby podľa osobitného predpisu. • Príloha I nariadenia Európskeho parlamentu a Rady (EÚ) č. 305/2011 z 9. marca 2011, ktorým sa ustanovujú harmonizované podmienky uvádzania stavebných výrobkov na trh a ktorým sa zrušuje smernica Rady 89/106/EHS obchod@elkond. sk www. elkond. sk

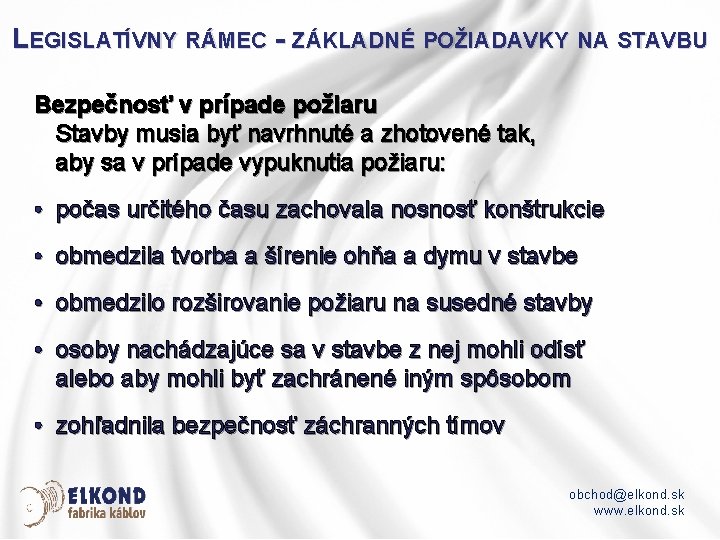

LEGISLATÍVNY RÁMEC - ZÁKLADNÉ POŽIADAVKY NA STAVBU Bezpečnosť v prípade požiaru Stavby musia byť navrhnuté a zhotovené tak, aby sa v prípade vypuknutia požiaru: • počas určitého času zachovala nosnosť konštrukcie • obmedzila tvorba a šírenie ohňa a dymu v stavbe • obmedzilo rozširovanie požiaru na susedné stavby • osoby nachádzajúce sa v stavbe z nej mohli odísť alebo aby mohli byť zachránené iným spôsobom • zohľadnila bezpečnosť záchranných tímov obchod@elkond. sk www. elkond. sk

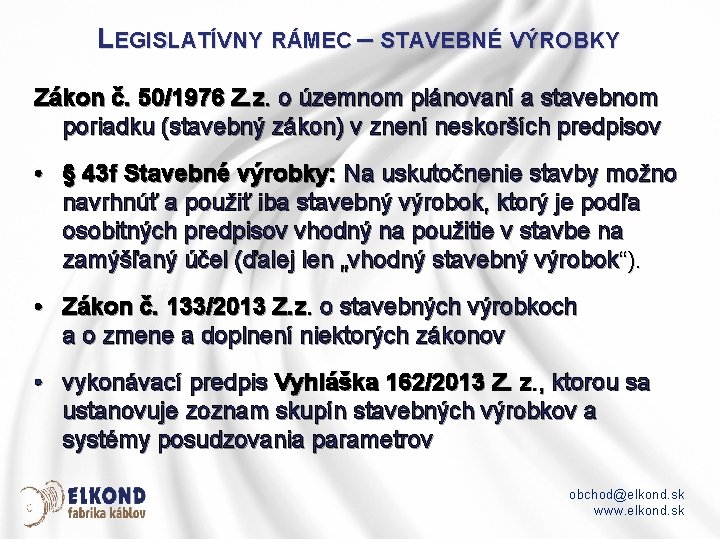

LEGISLATÍVNY RÁMEC – STAVEBNÉ VÝROBKY Zákon č. 50/1976 Z. z. o územnom plánovaní a stavebnom poriadku (stavebný zákon) v znení neskorších predpisov • § 43 f Stavebné výrobky: Na uskutočnenie stavby možno navrhnúť a použiť iba stavebný výrobok, ktorý je podľa osobitných predpisov vhodný na použitie v stavbe na zamýšľaný účel (ďalej len „vhodný stavebný výrobok“). • Zákon č. 133/2013 Z. z. o stavebných výrobkoch a o zmene a doplnení niektorých zákonov • vykonávací predpis Vyhláška 162/2013 Z. z. , ktorou sa ustanovuje zoznam skupín stavebných výrobkov a systémy posudzovania parametrov obchod@elkond. sk www. elkond. sk

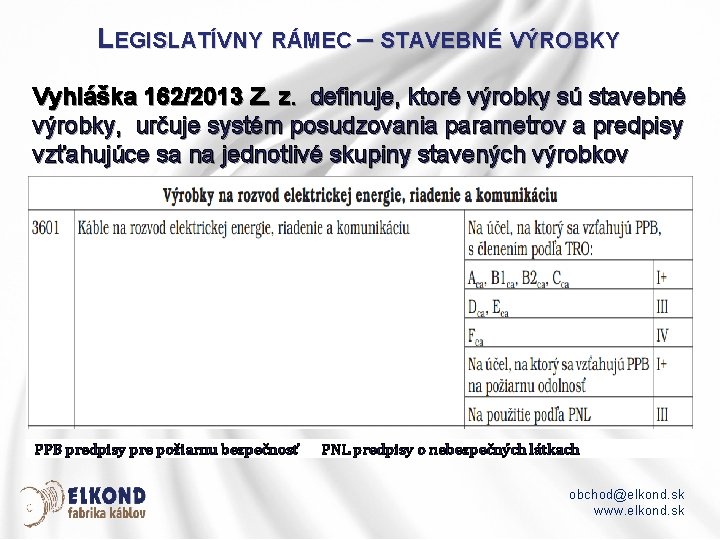

LEGISLATÍVNY RÁMEC – STAVEBNÉ VÝROBKY Vyhláška 162/2013 Z. z. definuje, ktoré výrobky sú stavebné výrobky, určuje systém posudzovania parametrov a predpisy vzťahujúce sa na jednotlivé skupiny stavených výrobkov PPB predpisy pre požiarnu bezpečnosť PNL predpisy o nebezpečných látkach obchod@elkond. sk www. elkond. sk

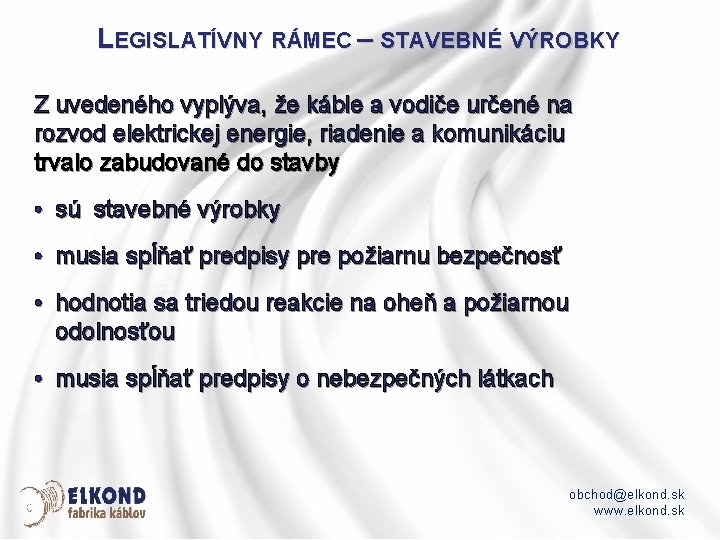

LEGISLATÍVNY RÁMEC – STAVEBNÉ VÝROBKY Z uvedeného vyplýva, že káble a vodiče určené na rozvod elektrickej energie, riadenie a komunikáciu trvalo zabudované do stavby • sú stavebné výrobky • musia spĺňať predpisy pre požiarnu bezpečnosť • hodnotia sa triedou reakcie na oheň a požiarnou odolnosťou • musia spĺňať predpisy o nebezpečných látkach obchod@elkond. sk www. elkond. sk

PREDPISY PRE POŽIARNU BEZPEČNOSŤ Zákon č. 314/2001 Z. z. o ochrane pred požiarmi v znení neskorších predpisov • § 4 k ukladá povinnosť zabezpečiť, aby sa pri vypracúvaní projektovej dokumentácie stavieb, pri uskutočňovaní stavieb a pri ich užívaní, ako aj pri zmene užívania stavieb riešili a dodržiavali požiadavky protipožiarnej bezpečnosti stavieb teda – PBS • vykonávací predpis Vyhláška 94/2004 Z. z. , ktorou sa ustanovujú technické požiadavky na protipožiarnu bezpečnosť pri výstavbe a pri užívaní stavieb v znení neskorších predpisov obchod@elkond. sk www. elkond. sk

PREDPISY PRE POŽIARNU BEZPEČNOSŤ Vyhláška 94/2004 Z. z. v znení neskorších predpisov • § 1 zavádza pojem požiarna konštrukcia - stavebná konštrukcia, konštrukčný prvok alebo stavebný výrobok, ktorý spĺňa požadované kritériá na použitie v podmienkach požiaru • § 8 definuje požiarnu odolnosť požiarnej konštrukcie - hodnotí sa kritériami a časom v minútach - taktiež obsahuje členenie požiarnych konštrukcií a spôsob osvedčovania požiarnych konštrukcií • § 9 zavádza aj pojem reakcia na oheň stavebných výrobkov, ktorá sa vyjadruje triedou a určuje na základe požiadaviek Zákona č. 133/2013 Z. z. obchod@elkond. sk www. elkond. sk

§ 8 POŽIARNE KONŠTRUKCIE Osvedčenie požiarnej konštrukcie obsahuje: • názov a miesto stavby • obchodné meno a sídlo zhotoviteľa požiarnej konštrukcie, meno a priezvisko osoby zodpovednej za zhotovenie požiarnej konštrukcie • názov požiarnej konštrukcie, kritériá a požiarnu odolnosť, • názov a číslo dokladu preukazujúceho vlastnosti požiarnej konštrukcie, prípadné riešenia špecifických detailov požiarnej konštrukcie • miesto a dátum vystavenia, podpis a odtlačok pečiatky zhotoviteľa požiarnej konštrukcie obchod@elkond. sk www. elkond. sk

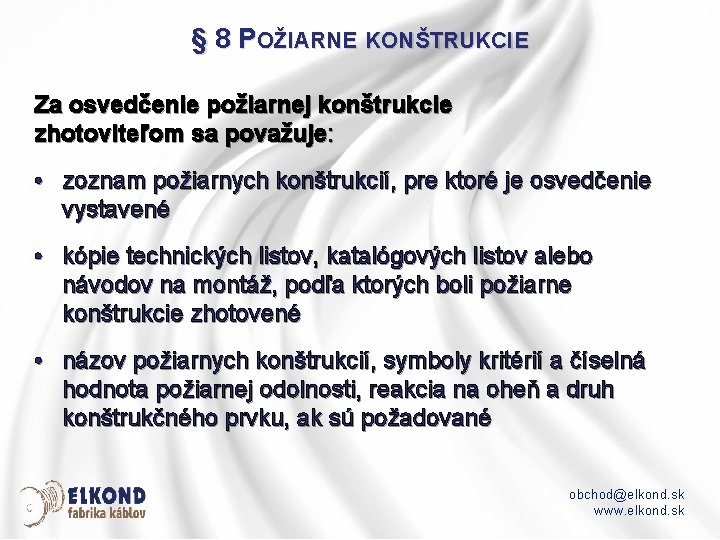

§ 8 POŽIARNE KONŠTRUKCIE Za osvedčenie požiarnej konštrukcie zhotoviteľom sa považuje: • zoznam požiarnych konštrukcií, pre ktoré je osvedčenie vystavené • kópie technických listov, katalógových listov alebo návodov na montáž, podľa ktorých boli požiarne konštrukcie zhotovené • názov požiarnych konštrukcií, symboly kritérií a číselná hodnota požiarnej odolnosti, reakcia na oheň a druh konštrukčného prvku, ak sú požadované obchod@elkond. sk www. elkond. sk

• vypočítané hodnoty hrúbok ochrany jednotlivých prvkov chránených požiarnych konštrukcií • kópie iných dokumentov (napríklad doklad o povinnej odbornej kvalifikácii, doklad o preškolení výrobcom a zoznam tesnení prestupov a lineárnych stykov), ak boli k predmetným požiarnym konštrukciám vydané obchod@elkond. sk www. elkond. sk

KRITÉRIUM NA OSVEDČENIE POŽIARNEJ KONŠTRUKCIE – TDEE Položka Požiarne konštrukcie 23. Zariadenia pre trvalú dodávku elektrickej energie pri požiari Požadované Klasifikácia na základe kritériá skúšok podľa technickej normy Px *) STN 92 0205, STN 92 0206 *) Kritérium pre trvalú dodávku elektrickej energie pri požiari je Px, kde x = H pre káble s priemerom do 20 mm a prierezom vodičov do 2, 5 mm 2, (STN EN 50200) x = sa neuvádza pre káble s priemerom nad 20 mm alebo pre protipožiarne ochranné systémy káblových systémov, (STN EN 50577, pr EN 1366 -11) x = S pre káblové systémy s funkčnou odolnosťou pri požiari, (STN 92 0205 ) x = R pre elektrické rozvádzače s funkčnou odolnosťou pri požiari. (STN 92 0206) obchod@elkond. sk www. elkond. sk

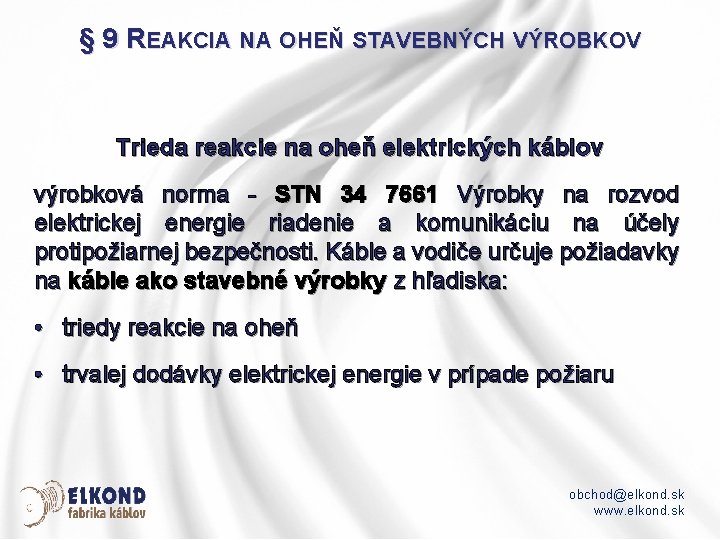

§ 9 REAKCIA NA OHEŇ STAVEBNÝCH VÝROBKOV Trieda reakcie na oheň elektrických káblov výrobková norma - STN 34 7661 Výrobky na rozvod elektrickej energie riadenie a komunikáciu na účely protipožiarnej bezpečnosti. Káble a vodiče určuje požiadavky na káble ako stavebné výrobky z hľadiska: • triedy reakcie na oheň • trvalej dodávky elektrickej energie v prípade požiaru obchod@elkond. sk www. elkond. sk

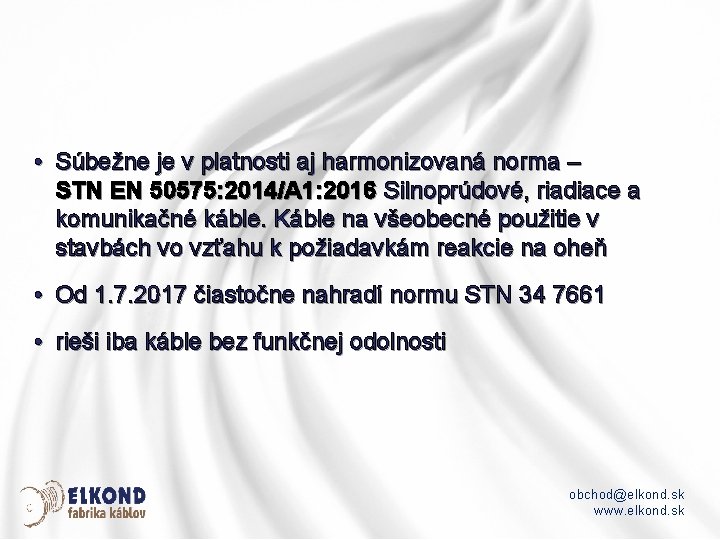

• Súbežne je v platnosti aj harmonizovaná norma – STN EN 50575: 2014/A 1: 2016 Silnoprúdové, riadiace a komunikačné káble. Káble na všeobecné použitie v stavbách vo vzťahu k požiadavkám reakcie na oheň • Od 1. 7. 2017 čiastočne nahradí normu STN 34 7661 • rieši iba káble bez funkčnej odolnosti obchod@elkond. sk www. elkond. sk

PREDPISY PRE POŽIARNU BEZPEČNOSŤ Vyhláška 94/2004 Z. z. v znení neskorších predpisov • § 91 Elektrické zariadenia, ktoré sú v prevádzke počas požiaru, musia mať zabezpečenú trvalú dodávku elektrickej energie. • STN 92 0203 Požiarna bezpečnosť stavieb. Trvalá dodávka elektrickej energie pri požiari - projekčná norma - požiadavky na trasy káblov na TDEE a osvedčovanie požiarnych konštrukcií - požiadavky na vlastnosti káblových rozvodov obchod@elkond. sk www. elkond. sk

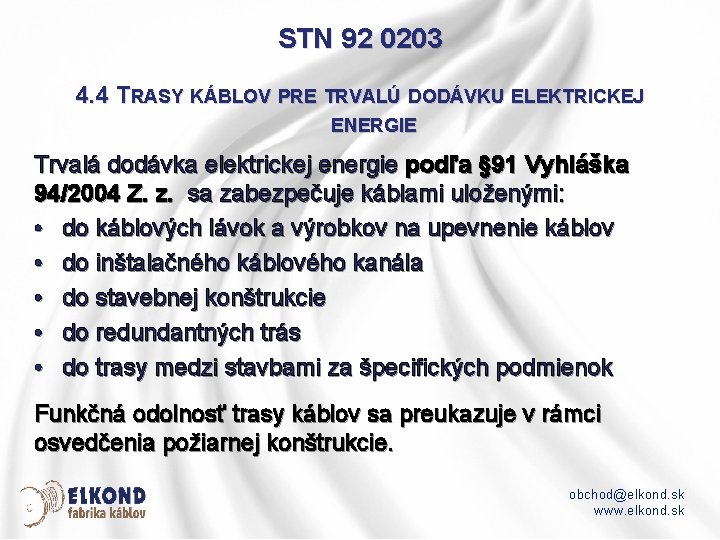

STN 92 0203 4. 4 TRASY KÁBLOV PRE TRVALÚ DODÁVKU ELEKTRICKEJ ENERGIE Trvalá dodávka elektrickej energie podľa § 91 Vyhláška 94/2004 Z. z. sa zabezpečuje káblami uloženými: • do káblových lávok a výrobkov na upevnenie káblov • do inštalačného káblového kanála • do stavebnej konštrukcie • do redundantných trás • do trasy medzi stavbami za špecifických podmienok Funkčná odolnosť trasy káblov sa preukazuje v rámci osvedčenia požiarnej konštrukcie. obchod@elkond. sk www. elkond. sk

KÁBLOVÉ LÁVKY A VÝROBKOV NA UPEVNENIE KÁBLOV Uloženie káblov do káblových lávok a výrobkov na upevnenie káblov musí spĺňať požiadavky na funkčnú odolnosť podľa STN 92 0205 a vyhotovuje sa: • uložením káblov do káblového žľabu montovaného na stenu alebo strop vodorovne • uložením káblov na káblový rošt montovaný na stenu alebo strop vodorovne aj zvislo • uložením káblov do káblových príchytiek upevnených na stenu alebo strop vodorovne aj zvislo, alebo • uložením káblov do skupinových káblových držiakov upevnených na stenu alebo strop vodorovne obchod@elkond. sk www. elkond. sk

POŽIADAVKY NA VLASTNOSTI KÁBLOVÝCH ROZVODOV STN 92 0203 - príloha B určuje požiadavky na káblové rozvody, teda definuje, v ktorých požiarnych úsekoch majú byť použité káble s triedou reakcie na oheň B 2 ca a doplnkové klasifikácie –s 1, -d 1 -a 1 obchod@elkond. sk www. elkond. sk

(SK) VYHLÁSENIE O PARAMETROCH • dokument, ktorý vydáva výrobca stavebného výrobku a deklaruje v ňom hodnoty podstatných vlastností • vyplýva z požiadavky Zákona 133/2013 Z. z. resp. vyhlášky 162/2013 Z. z. alebo Nariadenia 305/2011 • v prípade elektrických káblov deklaruje hodnoty ako: - trieda reakcie na oheň - doplnkové klasifikácie - požiarna odolnosť obchod@elkond. sk www. elkond. sk

ĎAKUJEME ZA POZORNOSŤ kolektív ELKOND HHK, a. s. obchod@elkond. sk www. elkond. sk
