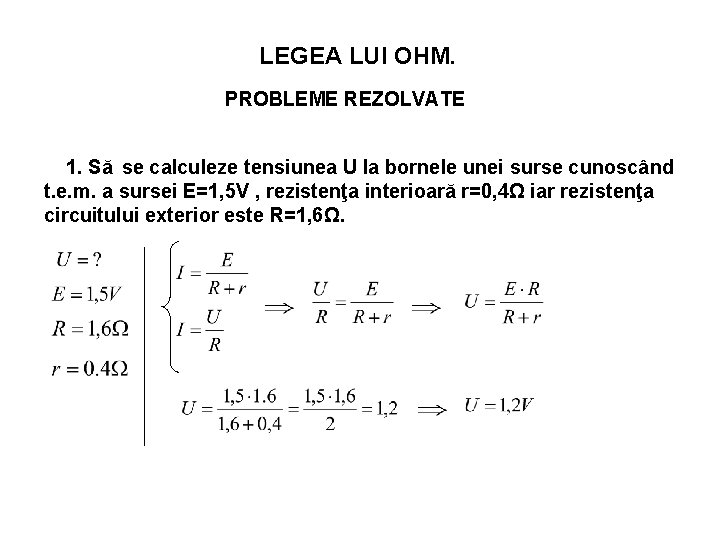

LEGEA LUI OHM. PROBLEME REZOLVATE 1. Să se calculeze tensiunea U la bornele unei surse cunoscând t. e. m. a sursei E=1, 5 V , rezistenţa interioară r=0, 4Ω iar rezistenţa circuitului exterior este R=1, 6Ω.

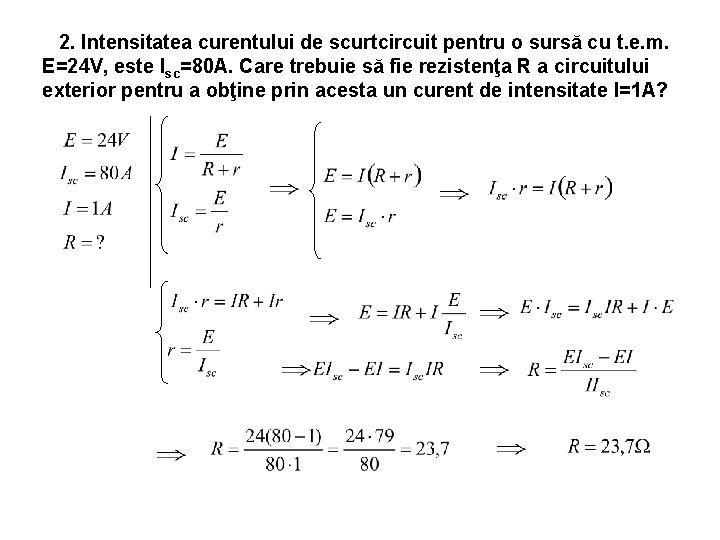

2. Intensitatea curentului de scurtcircuit pentru o sursă cu t. e. m. E=24 V, este Isc=80 A. Care trebuie să fie rezistenţa R a circuitului exterior pentru a obţine prin acesta un curent de intensitate I=1 A?

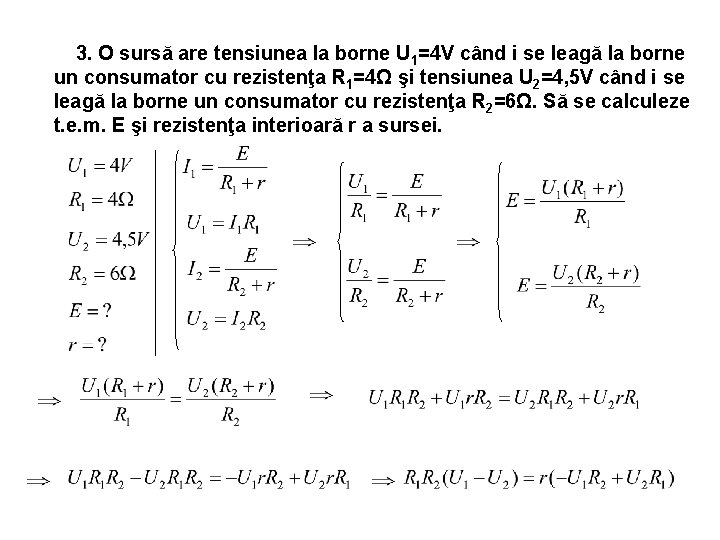

3. O sursă are tensiunea la borne U 1=4 V când i se leagă la borne un consumator cu rezistenţa R 1=4Ω şi tensiunea U 2=4, 5 V când i se leagă la borne un consumator cu rezistenţa R 2=6Ω. Să se calculeze t. e. m. E şi rezistenţa interioară r a sursei.

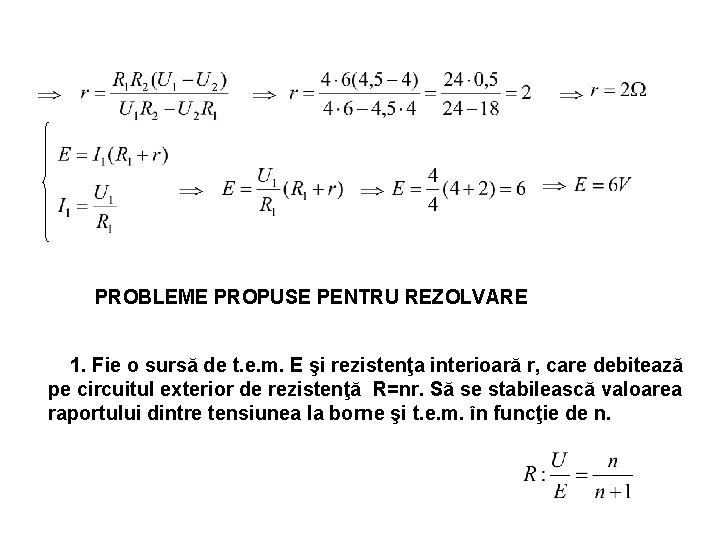

PROBLEME PROPUSE PENTRU REZOLVARE 1. Fie o sursă de t. e. m. E şi rezistenţa interioară r, care debitează pe circuitul exterior de rezistenţă R=nr. Să se stabilească valoarea raportului dintre tensiunea la borne şi t. e. m. în funcţie de n.

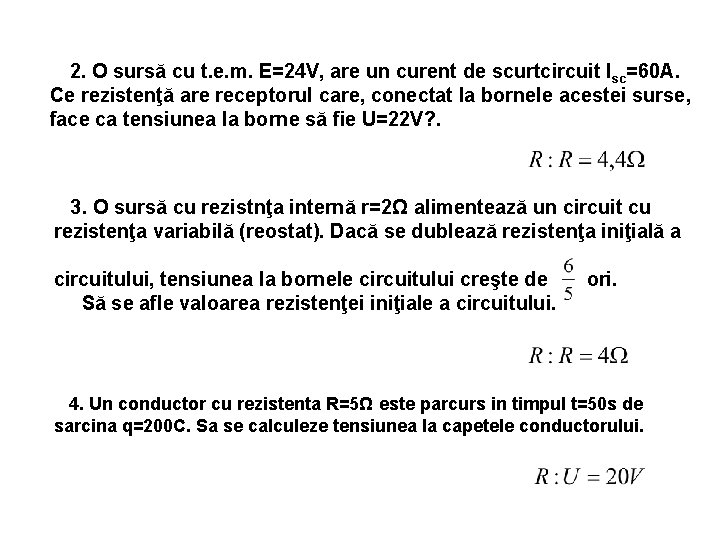

2. O sursă cu t. e. m. E=24 V, are un curent de scurtcircuit Isc=60 A. Ce rezistenţă are receptorul care, conectat la bornele acestei surse, face ca tensiunea la borne să fie U=22 V? . 3. O sursă cu rezistnţa internă r=2Ω alimentează un circuit cu rezistenţa variabilă (reostat). Dacă se dublează rezistenţa iniţială a circuitului, tensiunea la bornele circuitului creşte de Să se afle valoarea rezistenţei iniţiale a circuitului. ori. 4. Un conductor cu rezistenta R=5Ω este parcurs in timpul t=50 s de sarcina q=200 C. Sa se calculeze tensiunea la capetele conductorului.
