L’effet Doppler Carine SANNER / Marc MAUREL Présentation nouveaux programmes de TS

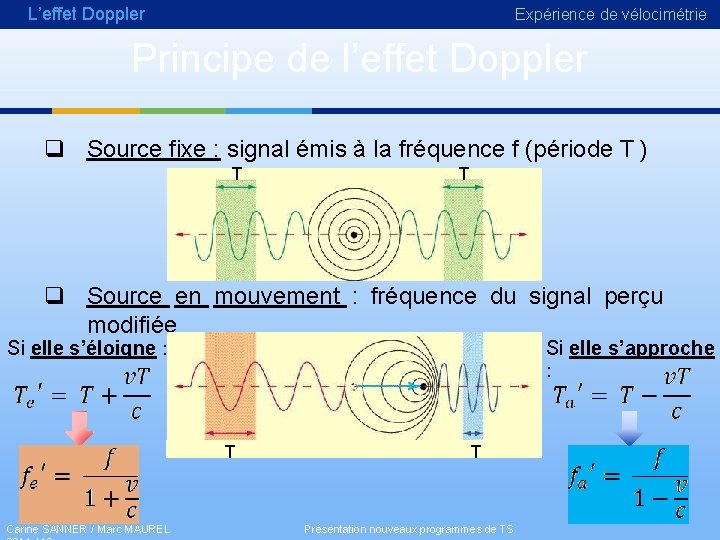

L’effet Doppler Expérience de vélocimétrie Principe de l’effet Doppler q Source fixe : signal émis à la fréquence f (période T ) T T q Source en mouvement : fréquence du signal perçu modifiée Si elle s’éloigne : Si elle s’approche : T Carine SANNER / Marc MAUREL T Présentation nouveaux programmes de TS

L’effet Doppler Expérience de vélocimétrie Application : principe du radar 1. Onde émise : f 0 2. Onde reçue par la voiture : 1 er effet Doppler : 3. Onde réfléchie : 4. Onde reçue par le radar : 2 nd effet Doppler : Carine SANNER / Marc MAUREL Présentation nouveaux programmes de TS

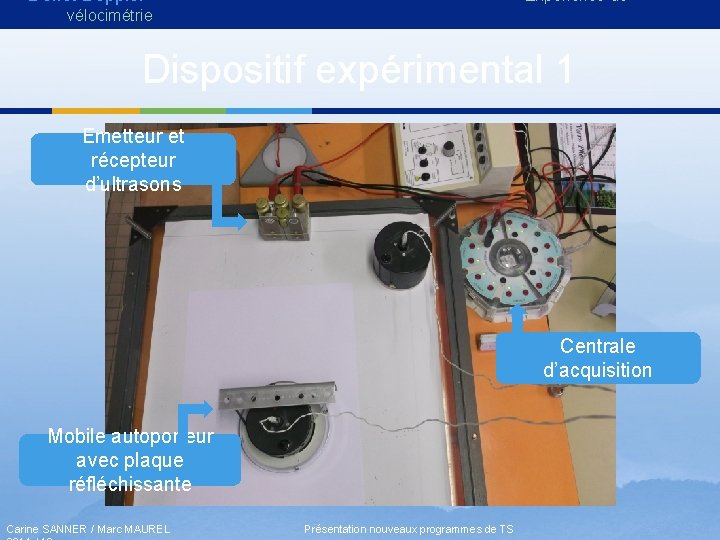

L’effet Doppler Expérience de vélocimétrie Dispositif expérimental 1 Emetteur et récepteur d’ultrasons Centrale d’acquisition Mobile autoporteur avec plaque réfléchissante Carine SANNER / Marc MAUREL Présentation nouveaux programmes de TS

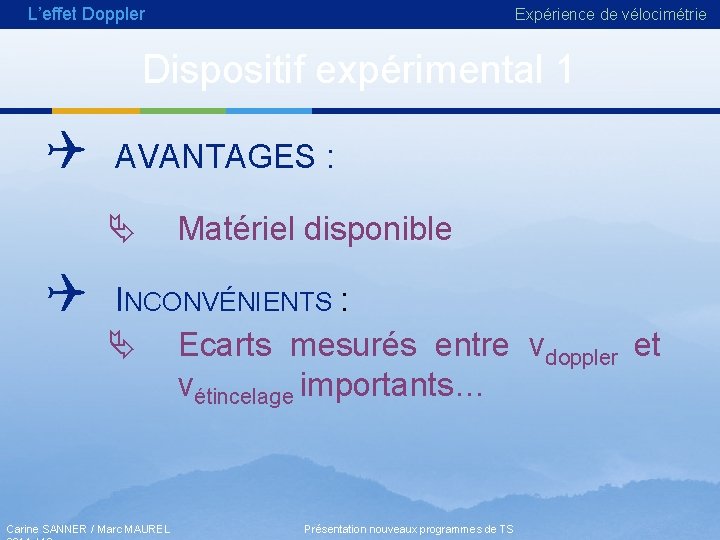

L’effet Doppler Expérience de vélocimétrie Dispositif expérimental 1 Q AVANTAGES : Q Matériel disponible INCONVÉNIENTS : Ecarts mesurés entre vdoppler et vétincelage importants… Carine SANNER / Marc MAUREL Présentation nouveaux programmes de TS

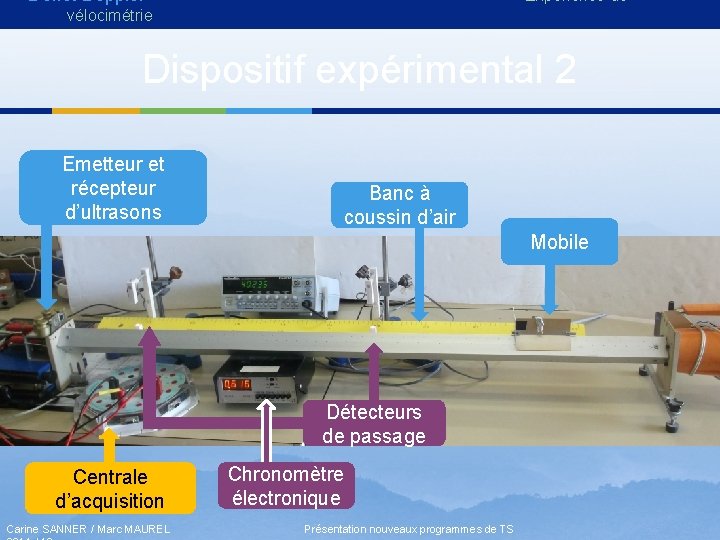

L’effet Doppler Expérience de vélocimétrie Dispositif expérimental 2 Emetteur et récepteur d’ultrasons Banc à coussin d’air Mobile Détecteurs de passage Centrale d’acquisition Carine SANNER / Marc MAUREL Chronomètre électronique Présentation nouveaux programmes de TS

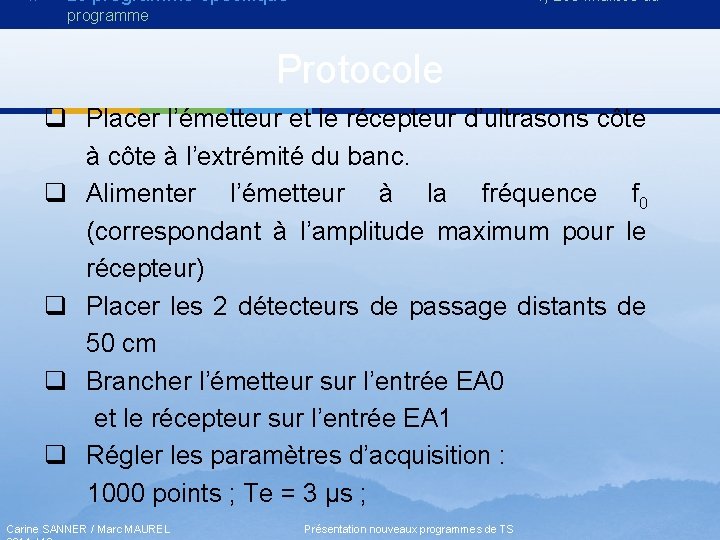

I. Le programme spécifique 1) Les finalités du programme Protocole q Placer l’émetteur et le récepteur d’ultrasons côte à l’extrémité du banc. q Alimenter l’émetteur à la fréquence f 0 (correspondant à l’amplitude maximum pour le récepteur) q Placer les 2 détecteurs de passage distants de 50 cm q Brancher l’émetteur sur l’entrée EA 0 et le récepteur sur l’entrée EA 1 q Régler les paramètres d’acquisition : 1000 points ; Te = 3 µs ; Carine SANNER / Marc MAUREL Présentation nouveaux programmes de TS

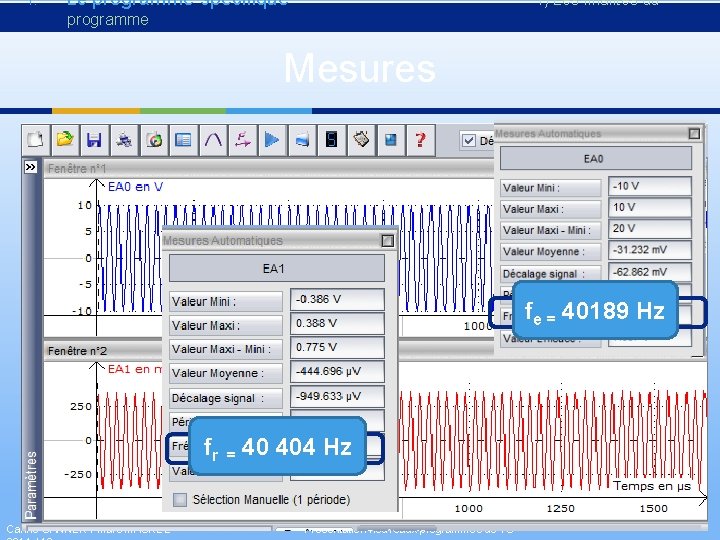

I. Le programme spécifique 1) Les finalités du programme Mesures fe = 40189 Hz fr Carine SANNER / Marc MAUREL = 40 404 Hz Présentation nouveaux programmes de TS

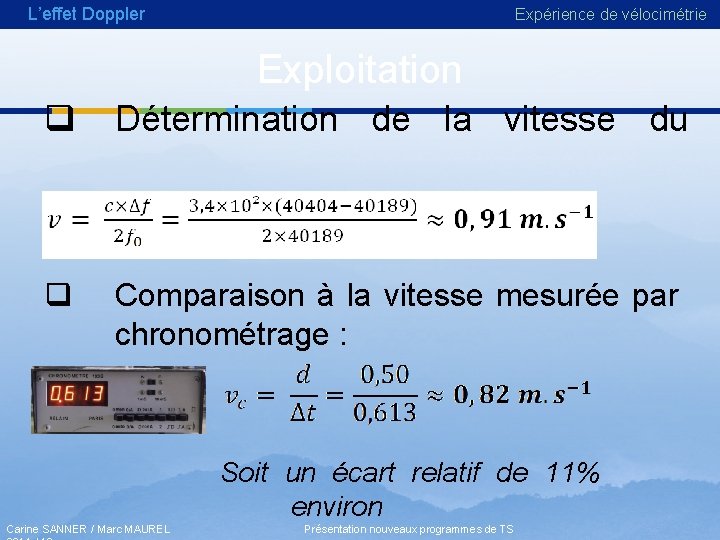

L’effet Doppler Expérience de vélocimétrie Exploitation q Détermination de la vitesse du mobile : q Comparaison à la vitesse mesurée par chronométrage : Soit un écart relatif de 11% environ Carine SANNER / Marc MAUREL Présentation nouveaux programmes de TS

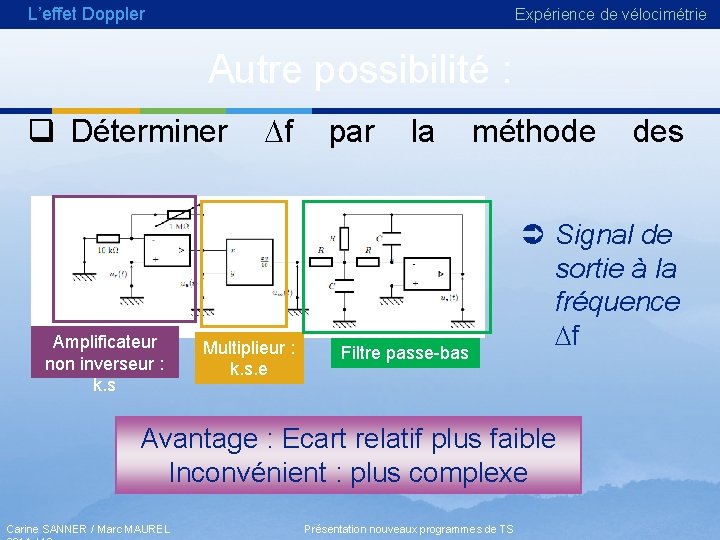

L’effet Doppler Expérience de vélocimétrie Autre possibilité : q Déterminer Df par la méthode battements : Amplificateur non inverseur : k. s Multiplieur : k. s. e Filtre passe-bas Signal de sortie à la fréquence Df Avantage : Ecart relatif plus faible Inconvénient : plus complexe Carine SANNER / Marc MAUREL Présentation nouveaux programmes de TS des
