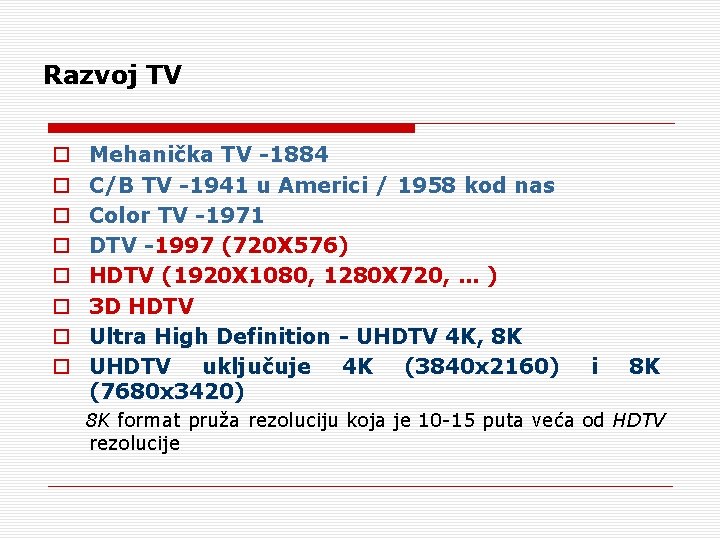

Razvoj TV o o o o Mehanička TV -1884 C/B TV -1941 u Americi / 1958 kod nas Color TV -1971 DTV -1997 (720 X 576) HDTV (1920 X 1080, 1280 X 720, … ) 3 D HDTV Ultra High Definition - UHDTV 4 K, 8 K UHDTV uključuje 4 K (3840 x 2160) (7680 x 3420) i 8 K 8 K format pruža rezoluciju koja je 10 -15 puta veća od HDTV rezolucije

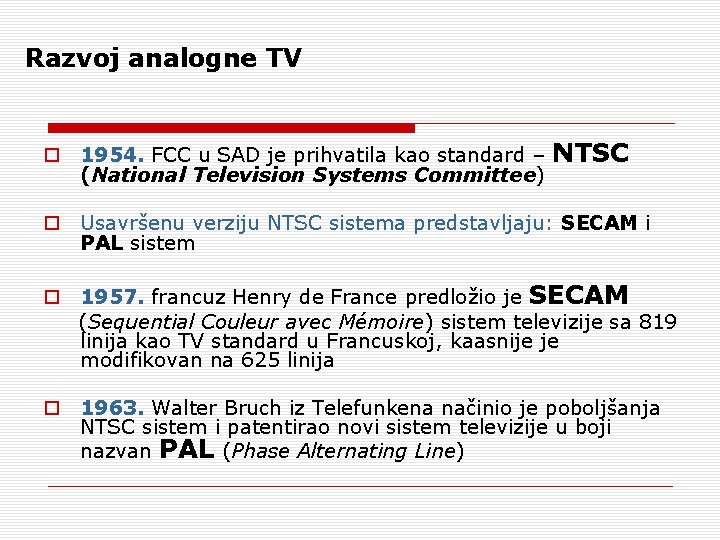

Razvoj analogne TV o 1954. FCC u SAD je prihvatila kao standard – NTSC (National Television Systems Committee) o Usavršenu verziju NTSC sistema predstavljaju: SECAM i PAL sistem o 1957. francuz Henry de France predložio je SECAM (Sequential Couleur avec Mémoire) sistem televizije sa 819 linija kao TV standard u Francuskoj, kaasnije je modifikovan na 625 linija o 1963. Walter Bruch iz Telefunkena načinio je poboljšanja NTSC sistem i patentirao novi sistem televizije u boji nazvan PAL (Phase Alternating Line)

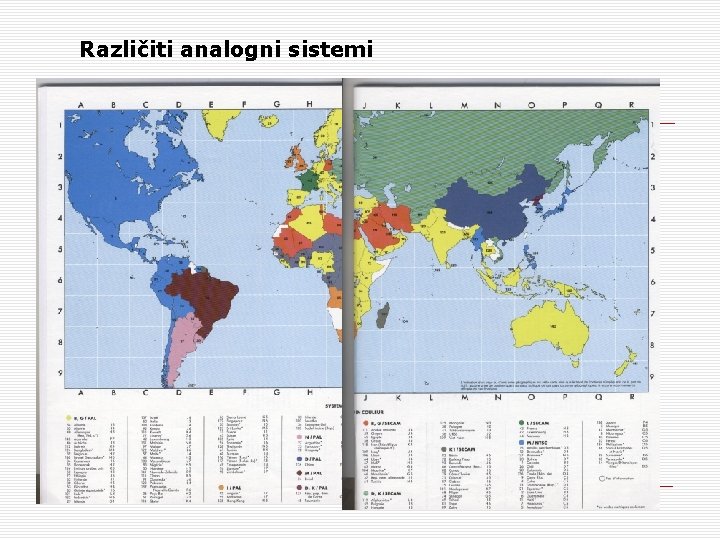

Različiti analogni sistemi

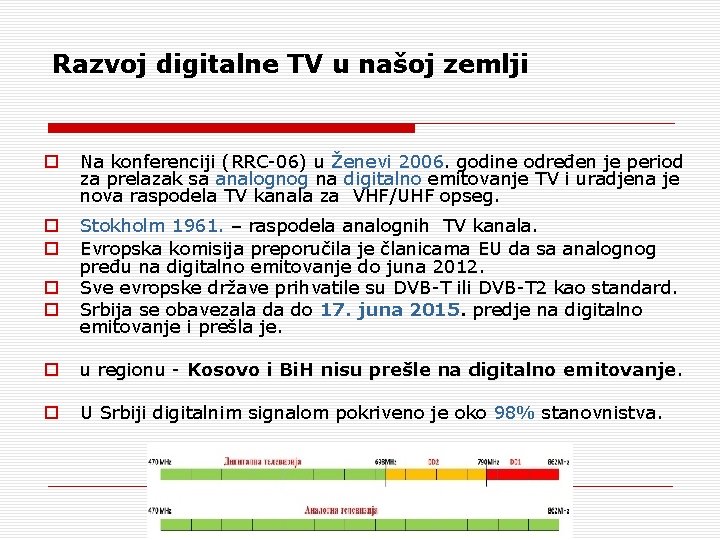

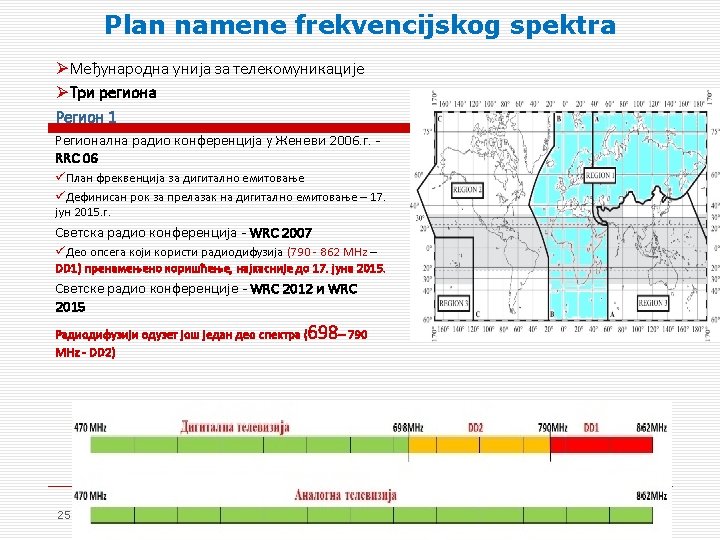

Razvoj digitalne TV u našoj zemlji o o o Na konferenciji (RRC-06) u Ženevi 2006. godine određen je period za prelazak sa analognog na digitalno emitovanje TV i uradjena je nova raspodela TV kanala za VHF/UHF opseg. Stokholm 1961. – raspodela analognih TV kanala. Evropska komisija preporučila je članicama EU da sa analognog pređu na digitalno emitovanje do juna 2012. Sve evropske države prihvatile su DVB-T ili DVB-T 2 kao standard. Srbija se obavezala da do 17. juna 2015. predje na digitalno emitovanje i prešla je. o u regionu - Kosovo i Bi. H nisu prešle na digitalno emitovanje. o U Srbiji digitalnim signalom pokriveno je oko 98% stanovnistva.

Ilustracija razvoja DTT i HDTV u Evropi o Ilustracija razvoja DTT u Evropi

Razvoj TV o Digitalizacijom se oslobađa deo spektra, koji se koristi o za analogno zemaljsko emitovanje TV, tako da se pored digitalnog emitovanja TV programa stvaraju uslovi za implementaciju raznih dodatnih servisa i usluga. o Razvoj (3 G, LTE, 4 G) o Deo spektra se koristi za prenos multimedijalnih sadrzaja za mobilne uredjaje (3 G, LTE, 4 G) o Digital Audio Broadcasting DAB / DAB+ / DMB o Hybrid Broadcast/Broadband TV – Hbb. TV - standard usvojen 2015. o Hbb. TV koriste: Nemačka, Francuska, Španija, Engleska, Belgija, Švajcarska, Austrija, Poljska, Češka Republika, Danska, Finska. . .

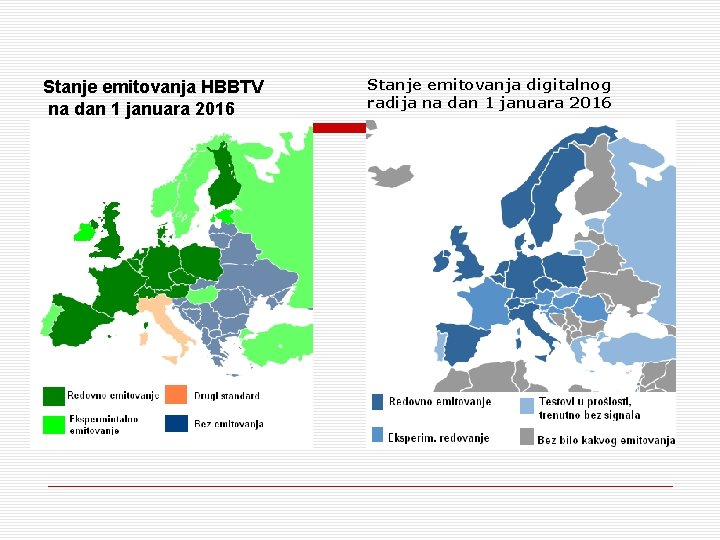

Stanje emitovanja HBBTV na dan 1 januara 2016 Stanje emitovanja digitalnog radija na dan 1 januara 2016

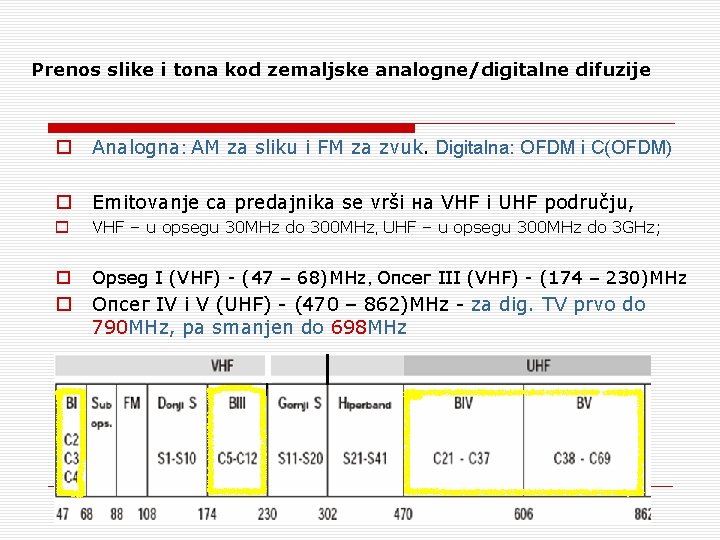

Prenos slike i tona kod zemaljske analogne/digitalne difuzije o Analogna: AM za sliku i FM za zvuk. Digitalna: OFDM i C(OFDM) o Emitоvanje са prеdаjnikа sе vrši нa VHF i UHF području, o VHF – u opsegu 30 MHz do 300 MHz, UHF – u opsegu 300 MHz do 3 GHz; o Opseg I (VHF) - (47 – 68)MHz, Опсег III (VHF) - (174 – 230)MHz o Опсег IV i V (UHF) - (470 – 862)MHz - za dig. TV prvo do 790 MHz, pa smanjen do 698 MHz

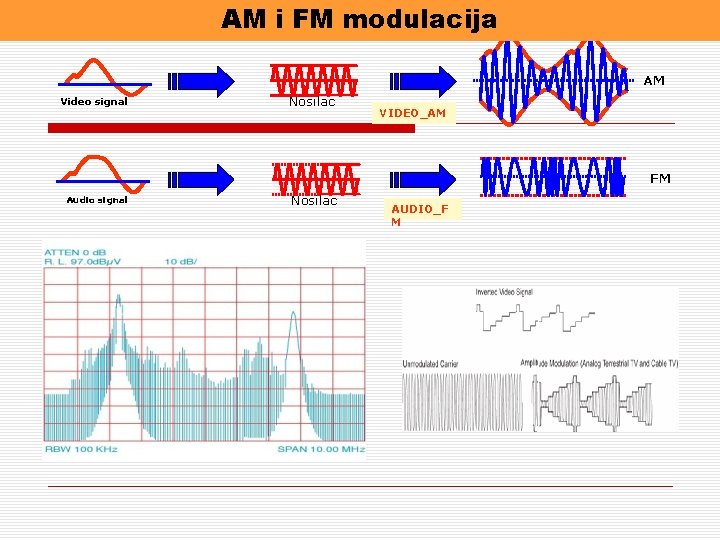

AM i FM modulacija AM Video signal Nosilac VIDEO_AM FM Audio signal Nosilac AUDIO_F M

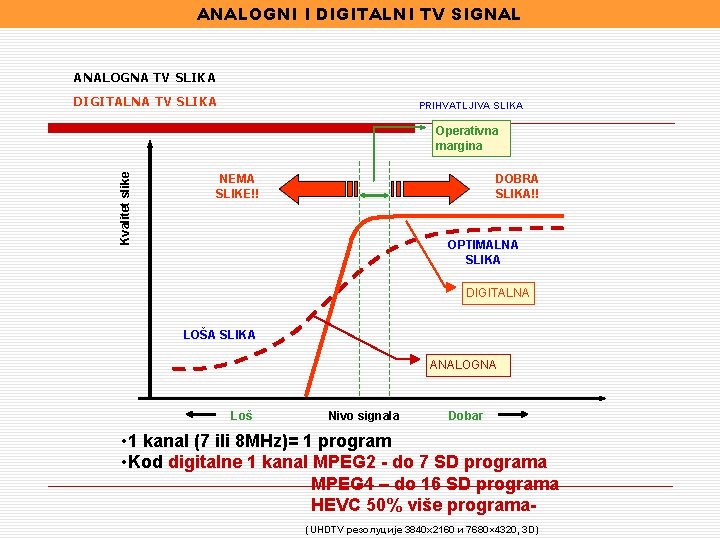

ANALOGNI I DIGITALNI TV SIGNAL ANALOGNA TV SLIKA DIGITALNA TV SLIKA PRIHVATLJIVA SLIKA Kvalitet slike Operativna margina NEMA SLIKE!! DOBRA SLIKA!! OPTIMALNA SLIKA DIGITALNA LOŠA SLIKA ANALOGNA Loš Nivo signala Dobar • 1 kanal (7 ili 8 МHz)= 1 program • Kod digitalne 1 kanal MPEG 2 - do 7 SD programa MPEG 4 – do 16 SD programa HEVC 50% više programa(UHDTV резолуције 3840 x 2160 и 7680× 4320, 3 D)

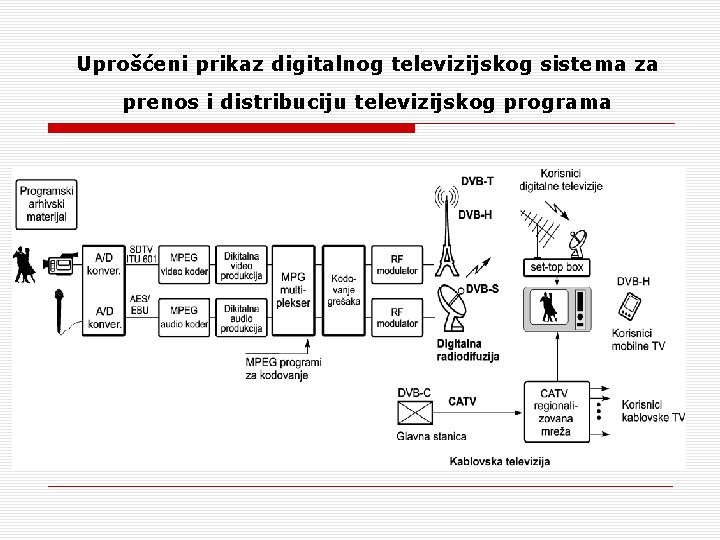

Uprošćeni prikaz digitalnog televizijskog sistema za prenos i distribuciju televizijskog programa

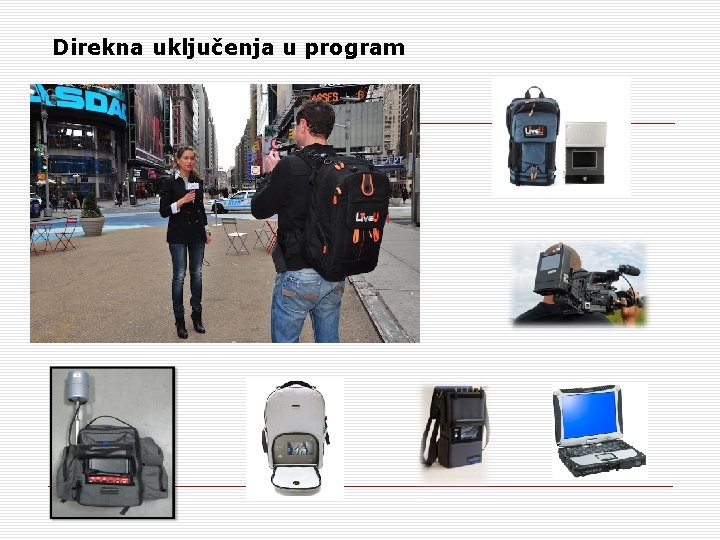

Direkna uključenja u program

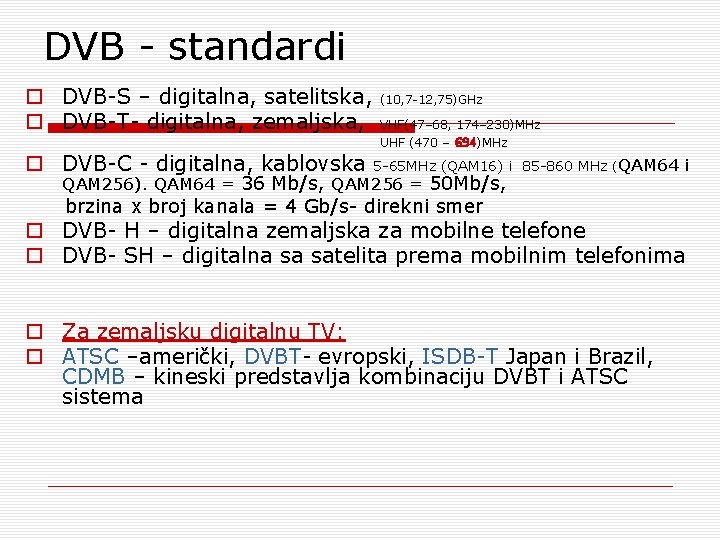

DVB - standardi o DVB-S – digitalna, satelitska, (10, 7 -12, 75)GHz o DVB-T- digitalna, zemaljska, VHF(47– 68, 174– 230)MHz UHF (470 – 694)MHz o DVB-C - digitalna, kablovska 5 -65 MHz (QAM 16) i 85 -860 MHz (QAM 64 i QAM 256). QAM 64 = 36 Mb/s, QAM 256 = 50 Mb/s, brzina x broj kanala = 4 Gb/s- direkni smer o DVB- H – digitalna zemaljska za mobilne telefone o DVB- SH – digitalna sa satelita prema mobilnim telefonima o Za zemaljsku digitalnu TV: o ATSC –američki, DVBT- evropski, ISDB-T Japan i Brazil, CDMB – kineski predstavlja kombinaciju DVBT i ATSC sistema

DVB-T

DVB-T (Digital video broadcast - TERRESTRIAL) o o o Svaka tačka na ekranu je opisana nulama i jedinicama Kvalitetnija slika, tj. veća rezolucija, broj tačaka je veći Slika je uvek kristalno jasna, u slučaju smetnji i lošeg prijema, uopšte je neće biti.

Kompresioni standardi u Evropi

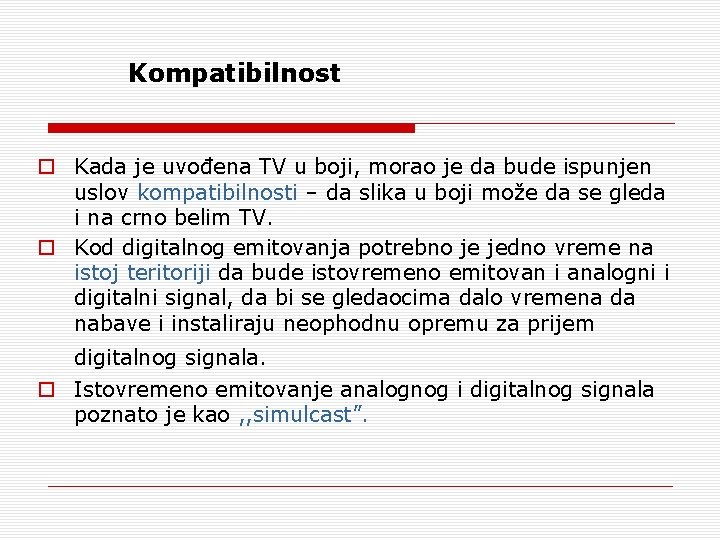

Kompatibilnost o Kada je uvođena TV u boji, morao je da bude ispunjen uslov kompatibilnosti – da slika u boji može da se gleda i na crno belim TV. o Kod digitalnog emitovanja potrebno je jedno vreme na istoj teritoriji da bude istovremeno emitovan i analogni i digitalni signal, da bi se gledaocima dalo vremena da nabave i instaliraju neophodnu opremu za prijem digitalnog signala. o Istovremeno emitovanje analognog i digitalnog signala poznato je kao , , simulcast”.

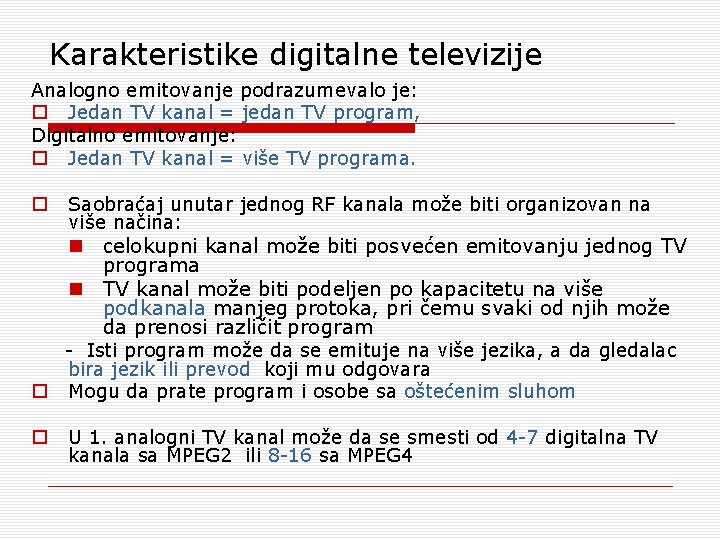

Karakteristike digitalne televizije Analogno emitovanje podrazumevalo je: o Jedan TV kanal = jedan TV program, Digitalno emitovanje: o Jedan TV kanal = više TV programa. o Saobraćaj unutar jednog RF kanala može biti organizovan na više načina: n celokupni kanal može biti posvećen emitovanju jednog TV programa n TV kanal može biti podeljen po kapacitetu na više podkanala manjeg protoka, pri čemu svaki od njih može da prenosi različit program - Isti program može da se emituje na više jezika, a da gledalac bira jezik ili prevod koji mu odgovara o Mogu da prate program i osobe sa oštećenim sluhom o U 1. analogni TV kanal može da se smesti od 4 -7 digitalna TV kanala sa MPEG 2 ili 8 -16 sa MPEG 4

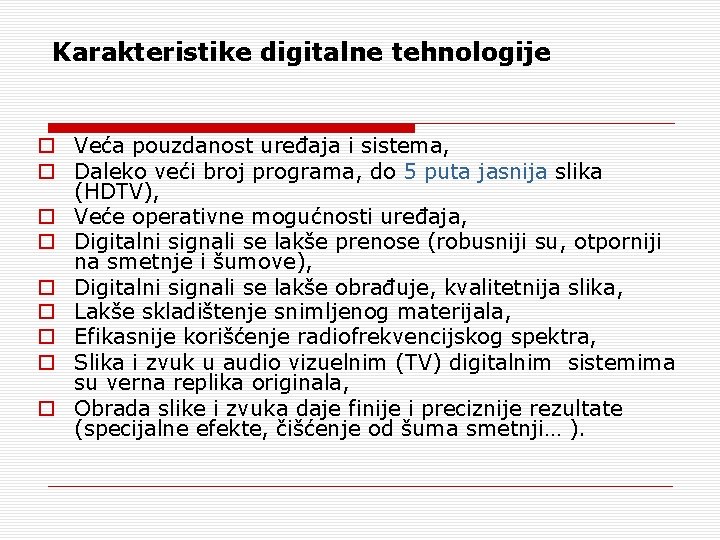

Karakteristike digitalne tehnologije o Veća pouzdanost uređaja i sistema, o Daleko veći broj programa, do 5 puta jasnija slika (HDTV), o Veće operativne mogućnosti uređaja, o Digitalni signali se lakše prenose (robusniji su, otporniji na smetnje i šumove), o Digitalni signali se lakše obrađuje, kvalitetnija slika, o Lakše skladištenje snimljenog materijala, o Efikasnije korišćenje radiofrekvencijskog spektra, o Slika i zvuk u audio vizuelnim (TV) digitalnim sistemima su verna replika originala, o Obrada slike i zvuka daje finije i preciznije rezultate (specijalne efekte, čišćenje od šuma smetnji… ).

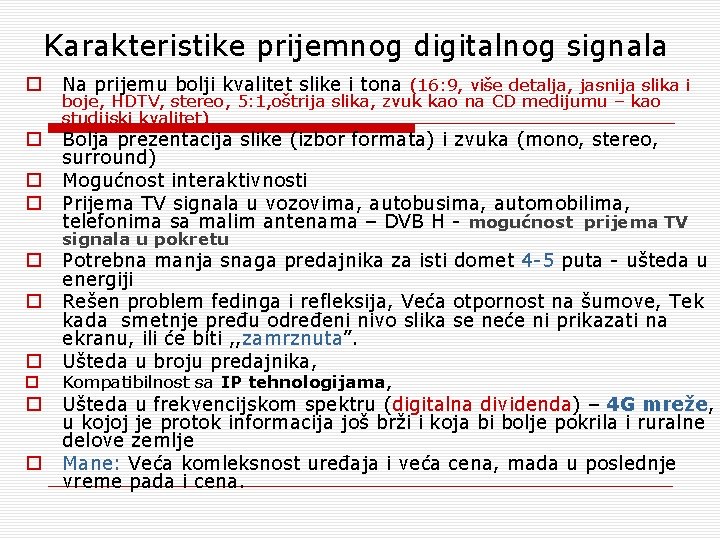

Karakteristike prijemnog digitalnog signala o Na prijemu bolji kvalitet slike i tona (16: 9, više detalja, jasnija slika i o Bolja prezentacija slike (izbor formata) i zvuka (mono, stereo, surround) Mogućnost interaktivnosti Prijema TV signala u vozovima, autobusima, automobilima, telefonima sa malim antenama – DVB H - mogućnost prijema TV o o boje, HDTV, stereo, 5: 1, oštrija slika, zvuk kao na CD medijumu – kao studijski kvalitet) signala u pokretu o o o Potrebna manja snaga predajnika za isti domet 4 -5 puta - ušteda u energiji Rešen problem fedinga i refleksija, Veća otpornost na šumove, Tek kada smetnje pređu određeni nivo slika se neće ni prikazati na ekranu, ili će biti , , zamrznuta”. Ušteda u broju predajnika, Kompatibilnost sa IP tehnologijama, Ušteda u frekvencijskom spektru (digitalna dividenda) – 4 G mreže, u kojoj je protok informacija još brži i koja bi bolje pokrila i ruralne delove zemlje Mane: Veća komleksnost uređaja i veća cena, mada u poslednje vreme pada i cena.

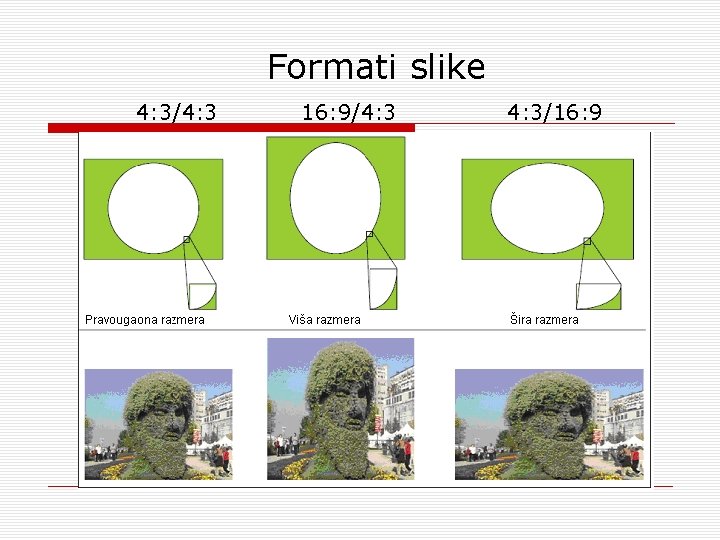

Formati slike 4: 3/4: 3 16: 9/4: 3 4: 3/16: 9

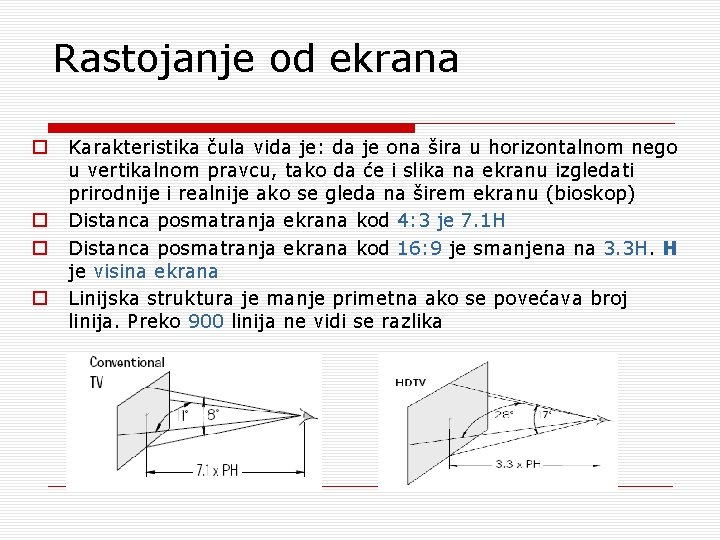

Rastojanje od ekrana o o Karakteristika čula vida je: da je ona šira u horizontalnom nego u vertikalnom pravcu, tako da će i slika na ekranu izgledati prirodnije i realnije ako se gleda na širem ekranu (bioskop) Distanca posmatranja ekrana kod 4: 3 je 7. 1 H Distanca posmatranja ekrana kod 16: 9 je smanjena na 3. 3 H. H je visina ekrana Linijska struktura je manje primetna ako se povećava broj linija. Preko 900 linija ne vidi se razlika

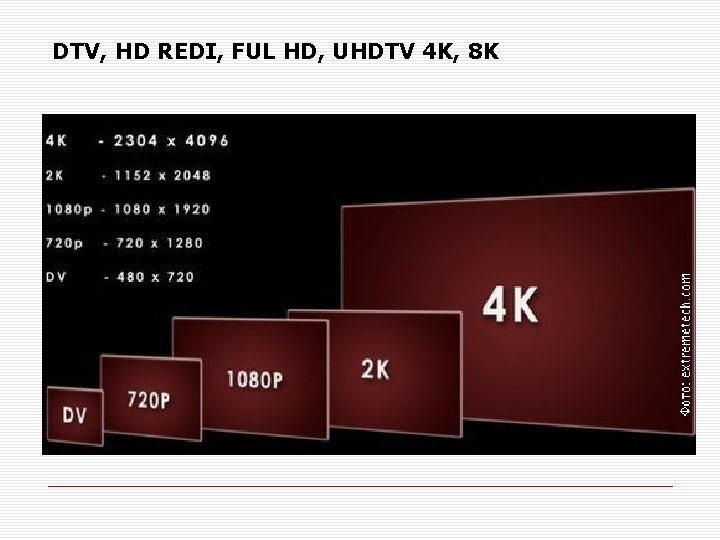

DTV, HD REDI, FUL HD, UHDTV 4 K, 8 K
