Lect. 2 -4 Optical Fiber 2003. 4. 28 (Mon. ) n 2 y=d/2 d n 1 n 2 y=0 y=d/2 Even solutions: Odd solutions: Yonsei Univ. High-Speed Information Transmission Lab.

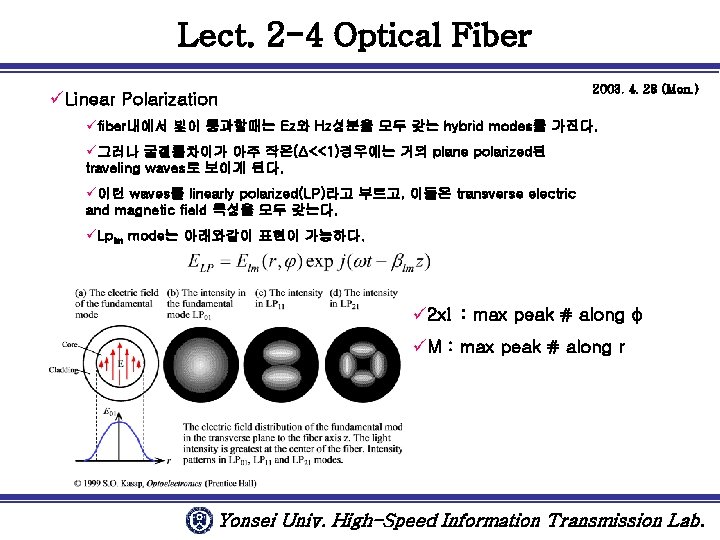

Lect. 2 -4 Optical Fiber 2003. 4. 28 (Mon. ) üLinear Polarization üfiber내에서 빛이 통과할때는 Ez와 Hz성분을 모두 갖는 hybrid modes를 가진다. ü그러나 굴절률차이가 아주 작은(Δ<<1)경우에는 거의 plane polarized된 traveling waves로 보이게 된다. ü이런 waves를 linearly polarized(LP)라고 부르고, 이들은 transverse electric and magnetic field 특성을 모두 갖는다. üLplm mode는 아래와같이 표현이 가능하다. ü 2 xl : max peak # along φ üM : max peak # along r Yonsei Univ. High-Speed Information Transmission Lab.
Lect. 2 -4 Optical Fiber üModes in step index fiber 2003. 4. 28 (Mon. ) üV-number (normalized frequency) üNormalized propagation constant, b ü우측 그림에서 볼 수 있듯이 V-number가 2. 405보다 작으면 single mode가 된다. Yonsei Univ. High-Speed Information Transmission Lab.
Lect. 2 -4 Optical Fiber 2003. 4. 28 (Mon. ) üAttenuation in Optical fibers ü우측 그림은 silica를 기본 물질로 사용하 는 fiber의 파장에 따른 attenuation을 나타 낸다. üRayleigh scattering과 Lattice absorption 에 의해서 fundamental limit이 정해진다. ü 1310 nm와 1550 nm에서 loss의 deep이 생기는 것을 볼수 있다. üTypical optical fiber는 1550 nm에서 0. 2 d. B/km의 attenuation coefficient를 갖 는다. üEx) αd. B=0. 3 d. B/km일때 Pin=1 m. W이면 Pout=0. 5 m. W 가 되는 거리 L은? Yonsei Univ. High-Speed Information Transmission Lab.

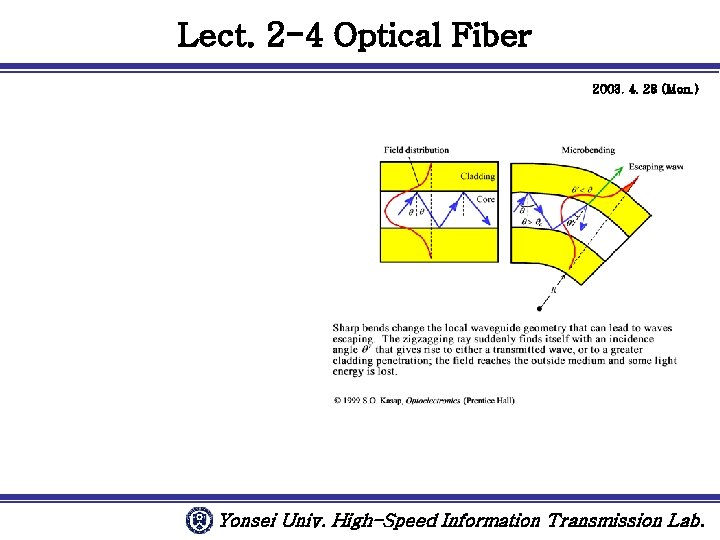

Lect. 2 -4 Optical Fiber 2003. 4. 28 (Mon. ) Yonsei Univ. High-Speed Information Transmission Lab.
Lect. 2 -4 Optical Fiber 2003. 4. 28 (Mon. ) Yonsei Univ. High-Speed Information Transmission Lab.
Lect. 2 -4 Optical Fiber 2003. 4. 28 (Mon. ) Yonsei Univ. High-Speed Information Transmission Lab.
