LECON 8 : PROJECTION ORTHOGONALE DES FORMES CYLINDRIQUES

LECON 8 : PROJECTION ORTHOGONALE DES FORMES CYLINDRIQUES

I – MISE EN SITUATION : PROJET : support de téléphone portable 1 2

I – MISE EN SITUATION : PROJET : support de téléphone portable 1 2 3 4 5

ACTIVITE : Compléter le tableau suivant en mettant une croix ( X ) dans

ACTIVITE : Compléter le tableau suivant en mettant une croix ( X ) dans la case correspondante LA PIECE FORME DE LA PIECE PRISMATIQUE -1 - -2 - X X -3 - -4 – -5 - CYLINDRIQUE X X X

II – DEFINITIONS : Ø Un cylindre est défini par 2 cotes : Le

II – DEFINITIONS : Ø Un cylindre est défini par 2 cotes : Le diamètre ( Φ ) et la hauteur ( H ) Ø Axe : ligne imaginaire qui passe par le centre de chaque base

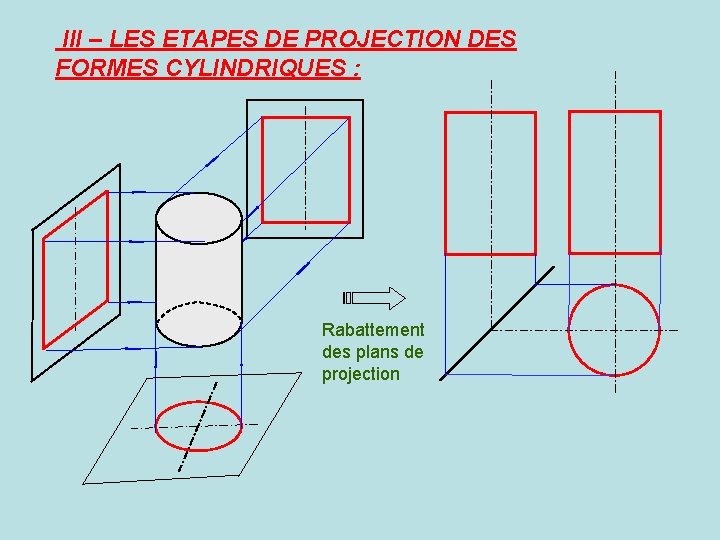

III – LES ETAPES DE PROJECTION DES FORMES CYLINDRIQUES : Rabattement des plans de

III – LES ETAPES DE PROJECTION DES FORMES CYLINDRIQUES : Rabattement des plans de projection

IV – PROJECTION ORTHOGONALE DES FORMES CYLINDRIQUES : ü ACTIVITE 1 : cylindre vertical

IV – PROJECTION ORTHOGONALE DES FORMES CYLINDRIQUES : ü ACTIVITE 1 : cylindre vertical · Compléter la vue de gauche

IV – PROJECTION ORTHOGONALE DES FORMES CYLINDRIQUES : ü ACTIVITE 1 : cylindre vertical

IV – PROJECTION ORTHOGONALE DES FORMES CYLINDRIQUES : ü ACTIVITE 1 : cylindre vertical

ü ACTIVITE 2 : cylindre horizontal base vue de face · Compléter la vue

ü ACTIVITE 2 : cylindre horizontal base vue de face · Compléter la vue de dessus

ü ACTIVITE 2 : cylindre horizontal base vue de face

ü ACTIVITE 2 : cylindre horizontal base vue de face

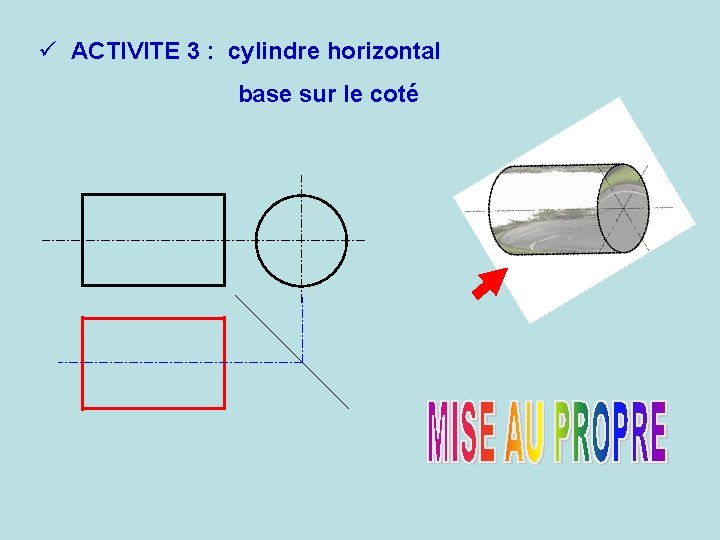

ü ACTIVITE 3 : cylindre horizontal base sur le coté · Compléter la vue

ü ACTIVITE 3 : cylindre horizontal base sur le coté · Compléter la vue de dessus

ü ACTIVITE 3 : cylindre horizontal base sur le coté

ü ACTIVITE 3 : cylindre horizontal base sur le coté

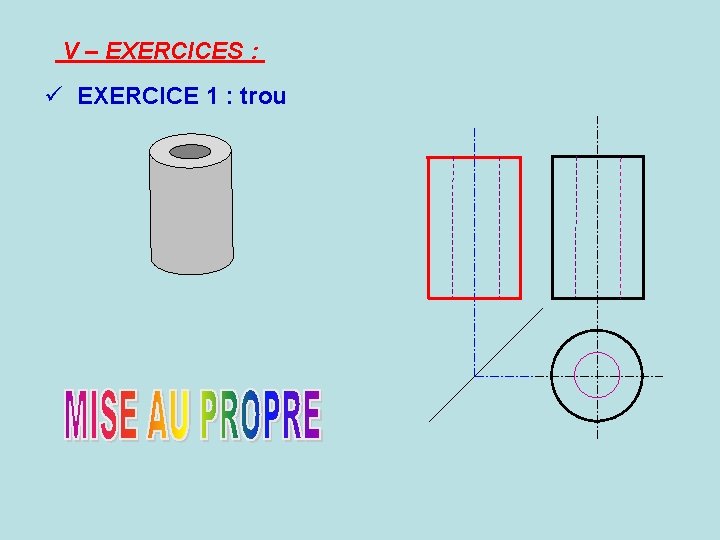

V – EXERCICES : ü EXERCICE 1 : trou 1 - Compléter la vue

V – EXERCICES : ü EXERCICE 1 : trou 1 - Compléter la vue de dessus 2 - Compléter le contour de la vue de droite 3 - Compléter la vue de droite

V – EXERCICES : ü EXERCICE 1 : trou

V – EXERCICES : ü EXERCICE 1 : trou

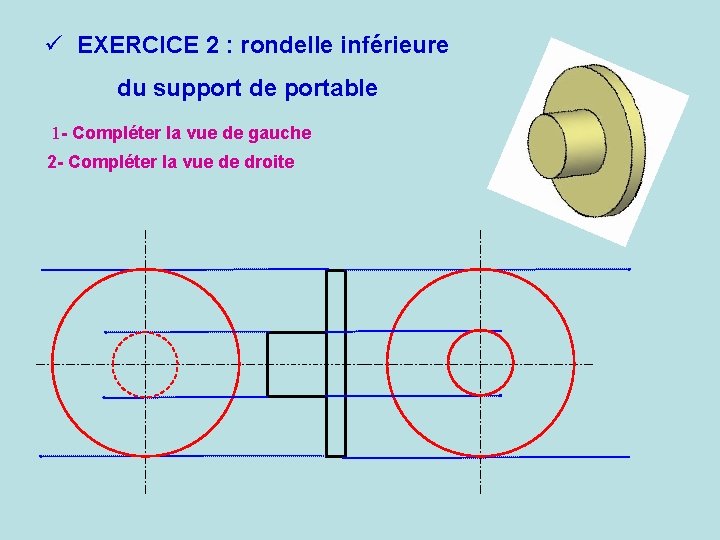

ü EXERCICE 2 : rondelle inférieure du support de portable 1 - Compléter la

ü EXERCICE 2 : rondelle inférieure du support de portable 1 - Compléter la vue de gauche 2 - Compléter la vue de droite

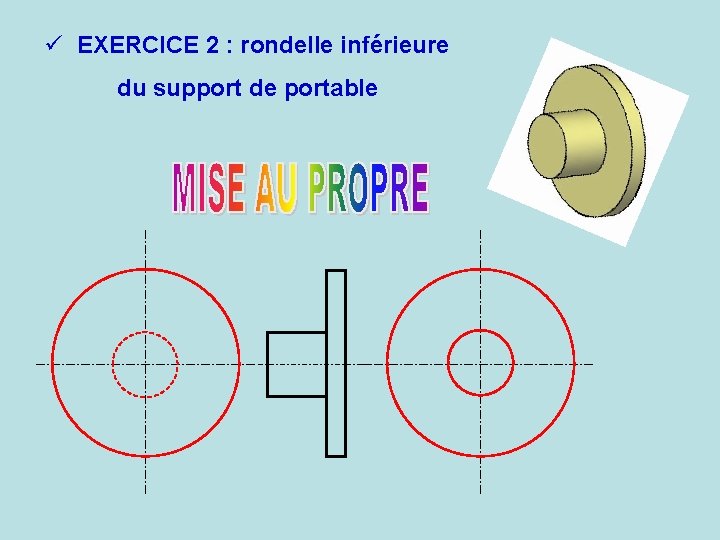

ü EXERCICE 2 : rondelle inférieure du support de portable

ü EXERCICE 2 : rondelle inférieure du support de portable

ü EXERCICE 3 : rondelle supérieure du support de portable 1 - Compléter la

ü EXERCICE 3 : rondelle supérieure du support de portable 1 - Compléter la vue de gauche 2 - Compléter la vue de face 3 - Compléter la vue de dessus

ü EXERCICE 3 : rondelle supérieure du support de portable

ü EXERCICE 3 : rondelle supérieure du support de portable

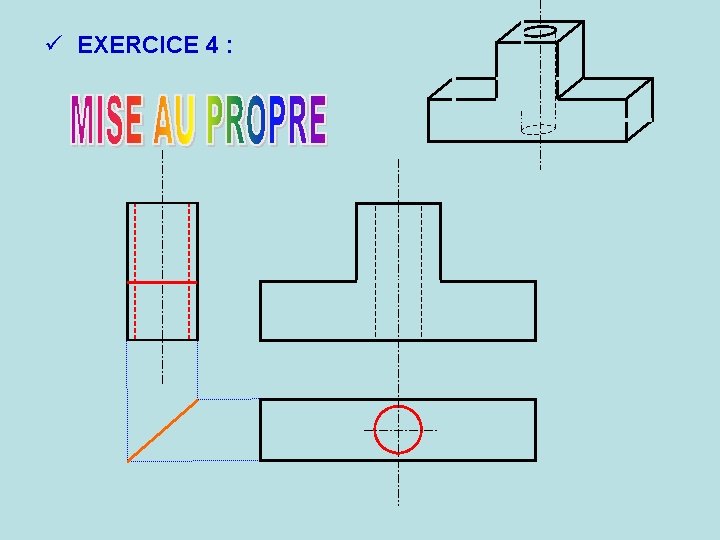

ü EXERCICE 4 : 1 - Compléter la vue de dessus 2 - Compléter

ü EXERCICE 4 : 1 - Compléter la vue de dessus 2 - Compléter la vue de droite

ü EXERCICE 4 :

ü EXERCICE 4 :

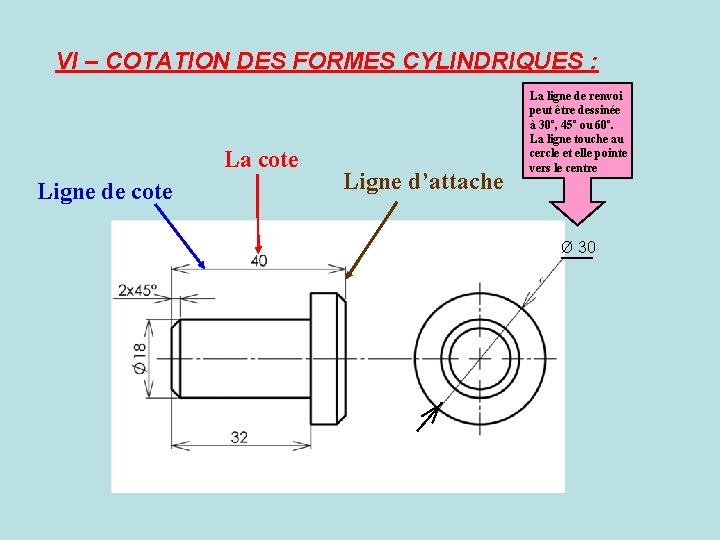

VI – COTATION DES FORMES CYLINDRIQUES : La cote Ligne de cote Ligne d’attache

VI – COTATION DES FORMES CYLINDRIQUES : La cote Ligne de cote Ligne d’attache La ligne de renvoi peut être dessinée à 30º, 45º ou 60º. La ligne touche au cercle et elle pointe vers le centre Ø 30

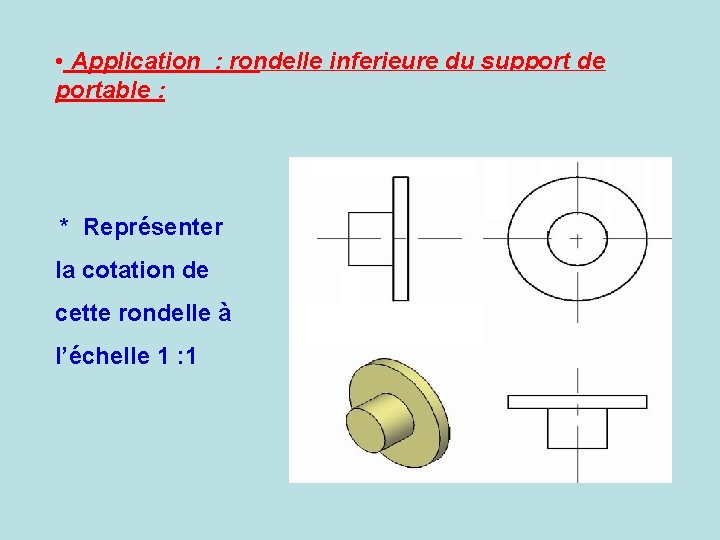

• Application : rondelle inferieure du support de portable : * Représenter la

• Application : rondelle inferieure du support de portable : * Représenter la cotation de cette rondelle à l’échelle 1 : 1
