Lecküberwachungssysteme nach DIN EN 13160 -2 (Klasse I) Höchster Überwachungsstandard für doppelwandige Tanks und Rohrleitungen Überdruck Leckanzeiger Funktionsprinzip… www. asf-leckanzeiger. de 1

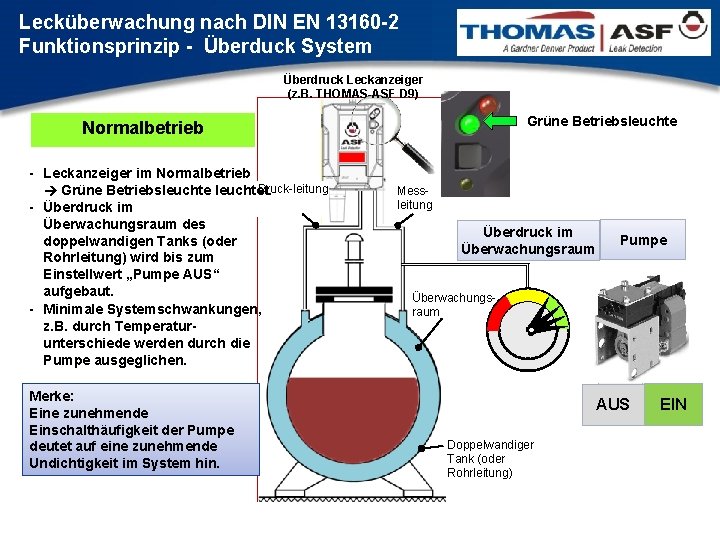

Lecküberwachung nach DIN EN 13160 -2 Funktionsprinzip - Überduck System Überdruck Leckanzeiger (z. B. THOMAS-ASF D 9) Grüne Betriebsleuchte Normalbetrieb - Leckanzeiger im Normalbetrieb Druck-leitung Grüne Betriebsleuchtet. - Überdruck im Überwachungsraum des doppelwandigen Tanks (oder Rohrleitung) wird bis zum Einstellwert „Pumpe AUS“ aufgebaut. - Minimale Systemschwankungen, z. B. durch Temperaturunterschiede werden durch die Pumpe ausgeglichen. Merke: Eine zunehmende Einschalthäufigkeit der Pumpe deutet auf eine zunehmende Undichtigkeit im System hin. Messleitung Überdruck im Überwachungsraum Pumpe Überwachungsraum AUS EIN AUS Doppelwandiger Tank (oder Rohrleitung)

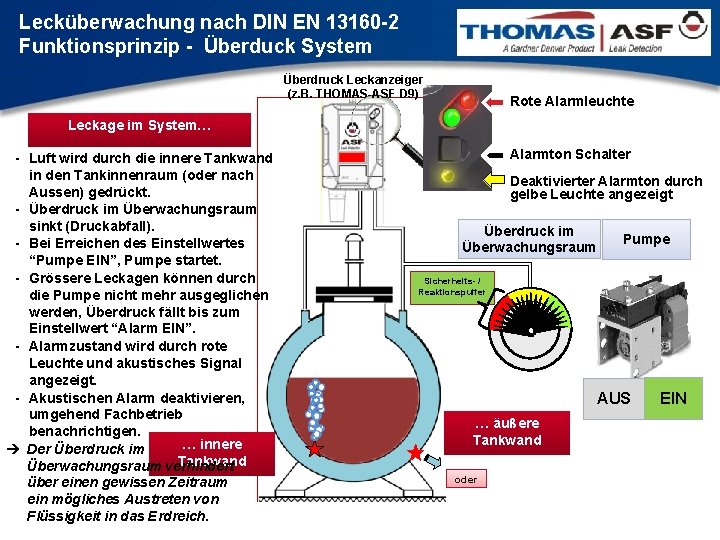

Lecküberwachung nach DIN EN 13160 -2 Funktionsprinzip - Überduck System Überdruck Leckanzeiger (z. B. THOMAS-ASF D 9) Rote Alarmleuchte Leckage im System… - Luft wird durch die innere Tankwand in den Tankinnenraum (oder nach Aussen) gedrückt. - Überdruck im Überwachungsraum sinkt (Druckabfall). - Bei Erreichen des Einstellwertes “Pumpe EIN”, Pumpe startet. - Grössere Leckagen können durch die Pumpe nicht mehr ausgeglichen werden, Überdruck fällt bis zum Einstellwert “Alarm EIN”. - Alarmzustand wird durch rote Leuchte und akustisches Signal angezeigt. - Akustischen Alarm deaktivieren, umgehend Fachbetrieb benachrichtigen. … innere Der Überdruck im Tankwand Überwachungsraum verhindert über einen gewissen Zeitraum ein mögliches Austreten von Flüssigkeit in das Erdreich. Alarmton Schalter Deaktivierter Alarmton durch gelbe Leuchte angezeigt Überdruck im Überwachungsraum Pumpe Sicherheits- / Reaktionspuffer AUS EIN AUS … äußere Tankwand oder
