Leccin Aceros inoxidables MATT 5 2 Asignatura Materiales
Lección: Aceros inoxidables (MATT 5 -2) Asignatura: Materiales de Ingeniería Programa de Postgrado: Ciencia y tenologias químicas Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
2 Las aleaciones férreas Producción mundial de metales Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
3 Razones Abundan los compuestos de hierro. Puede ser manufacturado en grandes cantidades de forma económica. Extraordinariamente versátiles CORROSIÓN σ, MPa 2500 MPa EL=60% ε Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
4 Tenemos un problema FORMAS DE DEGRADACIÓN Oxidación a altas T Corrosión acuosa l Proceso electroquímico l Necesita electrolito El producto de corrosión no forma una protección eficaz en el acero que esta debajo FORMAS DE PROTECCIÓN Capa protectora Polimérica l Cerámica l Metálica (Sn, Zn) l Ánodos de sacrificio Potencial eléctrico Adición de aleantes Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
¿hay algún aleante que proteja al acero? 5 Aceros inoxidables Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
¿Qué preguntas queremos responder? Sabemos que: ¿Cuál es su importancia en la sociedad actual? Los aceros inoxidables son aleaciones férreas. Hay una gran variedad de tipos, con un amplio abanico de composiciones. Surgen estas preguntas: ¿Por qué hay tantos tipos y una amplia variedad de composiciones? ¿Qué diferencias existen entre estas variedades? l ¿por qué un acero con el 18% de Cr es ferrítico, pero si tiene un 8% de Ni es austenítico? ¿Cómo se elige un acero inoxidable para una determinada aplicación? Introducción Metalurgia Familias Selección 6 Introducción Metalurgia Familias Guías de selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
¿Por que se llaman inoxidables a estas aleaciones? 7 Son inoxidables porque se auto-reparan La resistencia a la corrosión depende del mantenimiento de esta capa pasivadora. Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
¿son los de automóviles de acero inoxidable? 8 Ford Deluxe Sedan de 1936 Ford Thunderbird de 1960 Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
¿son relativamente costosos? 9 Chapa de acabado estándar para proyectos de construcción Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables

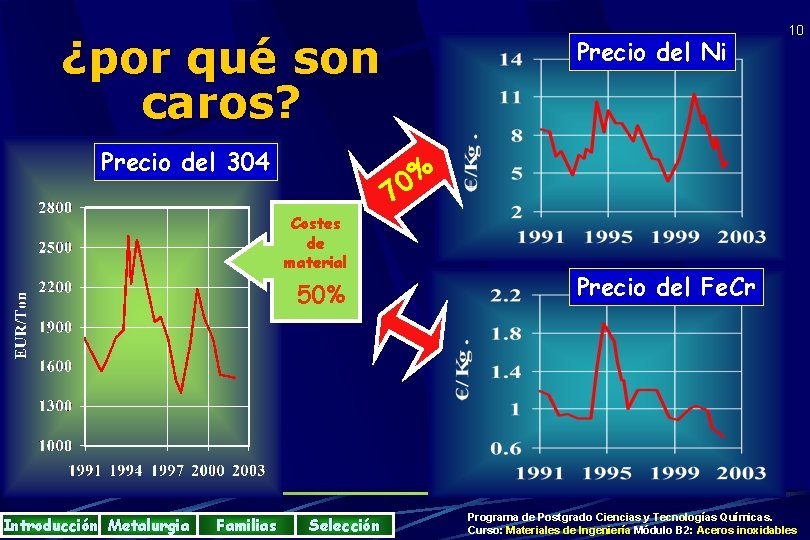

¿por qué son caros? Precio del 304 Costes de material 50% Introducción Metalurgia Familias Selección Precio del Ni 10 % 0 7 Precio del Fe. Cr Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
11 ¿Cuál es su porcentaje? Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
12 ¿Cuál es su tendencia? Índice de producción Bajo costo de ciclo de vida Crecimiento y expansión de los grupos consumidores Índice 1980 = 100 Introducción Metalurgia Familias Selección Bajada del precio del acero inoxidable Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Las fases cristalinas del hierro. El hierro presenta 3 fases. l l l Austenita, por encima de 914°C Ferrita, por debajo 914°C. Martensita, ’ por debajo de 550°C. 13 Su estabilidad relativa depende de la temperatura y composición. n ió ifus D Sin Introducción Metalurgia Familias difu sión Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Los aleantes pueden : l l Favorecer la transformación a martensita retrasando la transformación a ferrita Incrementar la estabilidad de la austenita a baja temperatura. Temp. Efecto de los aleantes 14 austenita Ferrita Efecto de los aleantes Austenita inestable Martensita Tiempo Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
15 Diagrama de equilibrio Fe-Cr 2000 L 1800 Temperatura ºC 1600 1500 ºC A 4 1400 1200 1000 800 A 3 820 ºC 850 ºC 600 Fe 10 20 30 40 50 60 70 80 90 100 % Cromo Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Diagrama de fases Fe-Cr-Ni Cr Cr 10 10 90 20 80 30 40 60 50 70 Fe 10 20 30 40 60 70 80 90 Familias 30 20 80 90 Ni 1000 K Introducción Metalurgia 40 70 10 50 50 60 20 60 50 30 90 70 40 40 80 80 30 60 + 90 20 70 50 16 Fe 10 20 30 40 50 60 70 10 80 90 Ni 300 K Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables

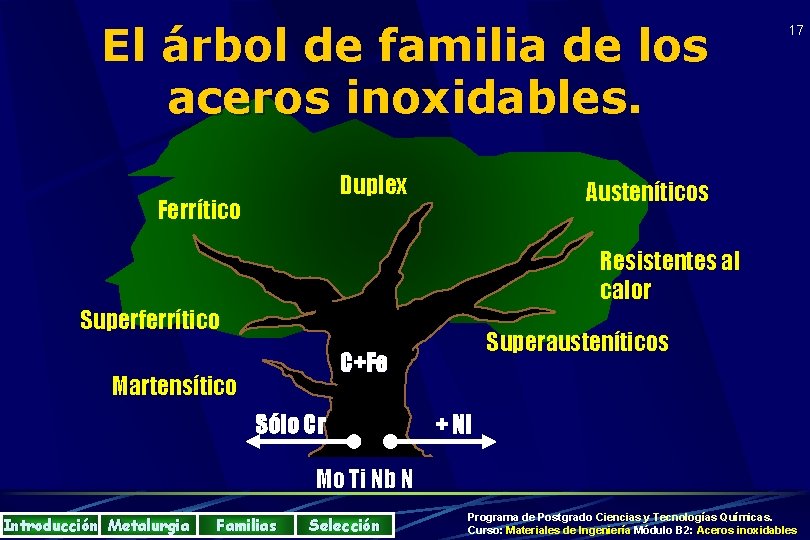

El árbol de familia de los aceros inoxidables. Duplex Ferrítico 17 Austeníticos Resistentes al calor Superferrítico Superausteníticos C+Fe Martensítico Sólo Cr + Ni Mo Ti Nb N Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
18 Aleantes utilizados Estabilizadores de ferrita (alfágenos) Cr 11 -30% Mo resistencia a la corrosión Promueve la estructura austenítica resistencia a la corrosión por picadura Nb Ti Introducción Metalurgia Ni 0 -25% Fe 0 -7% Si Estabilizadores de austenita (gammágenos) Mejora la ductilidad en caliente Aumenta la resistencia a la oxidación Mn 1 -10% N C Resistencia a la corrosión intergranular Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables

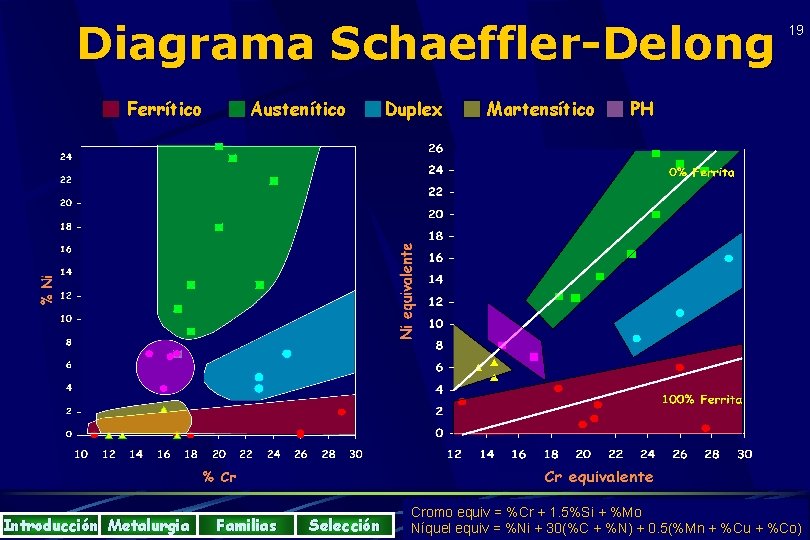

Diagrama Schaeffler-Delong Ferrítico Introducción Metalurgia Austenítico Familias Selección Duplex Martensítico 19 PH Cromo equiv = %Cr 1. 5%Si Ciencias + %Mo y Tecnologías Químicas. Programa de + Postgrado Níquel equiv = %Ni + 30(%C + %N) Módulo + 0. 5(%Mn + %Cu + %Co) Curso: Materiales de Ingeniería B 2: Aceros inoxidables

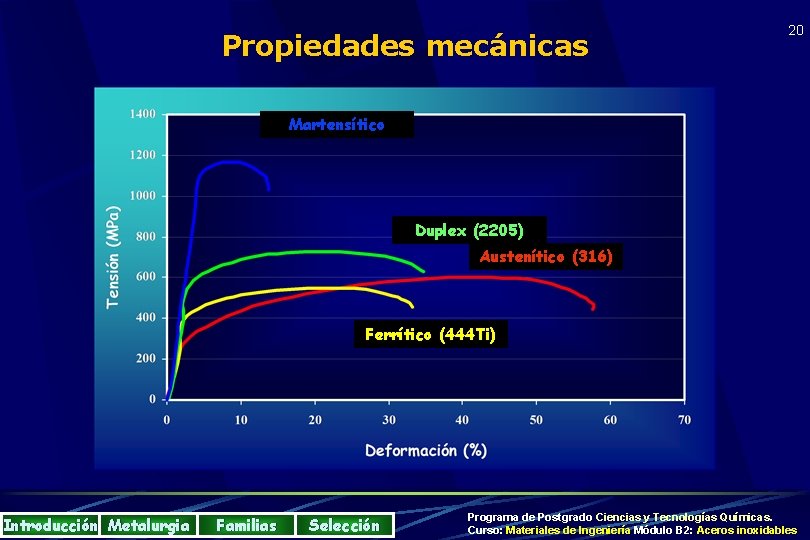

Propiedades mecánicas 20 Martensítico Duplex (2205) Austenítico (316) Ferrítico (444 Ti) Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Tenacidad 21 La tenacidad al impacto depende de la temperatura Energía de impacto, J 250 Austenítico 200 150 Ferrítico Duplex 100 Martensítico 50 0 -200 -150 -100 -50 0 +50 +100 Temperatura ºC Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Aceros inoxidables Ferríticos 22 CARACTERISTICAS %Cr >12% Ferrita + carburos a temperatura de servicio No endurecibles por tratamientos térmicos Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Familias Martensítico Austenítico 19 -30 Cr E-BRITE Bajo contenido de Cr Duplex Martensítico Ferrítico 23 10 -14 Cr 409 Introducción Metalurgia 14 -19 Cr 430 Alto contenido de Cr Medio contenido de Cr Duplex Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Temperatura Fragilización a 475º C Fragilización por formación de fase sigma Sensibilización a alta temperatura Duplex Austenítico Problemas con la temperatura en servicio Introducción Metalurgia 24 Alta T 925 ºC 870 ºC Fase sigma 560 ªC 475º 400 ªC Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
t = 500 horas 400º C – 570º C Ferrítico Austenítico Martensítico Fragilización a 475 ºC 25 Duplex Fe-27 Cr Causa Formación de precipitado coherente rico en Cr (α’) como resultado de un banda de miscibilidad Introducción Metalurgia Familias Selección Solución Recocido por encima de 590º C Recocido natural y enfriamiento rápido Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Formación de fase Región del diagrama Fe-Cr 26 Tiempo de formación de la fase σ T, ºC 800 700 600 530 10 20 30 40 50 60 70 80 90 Cr, % en peso 131 días 565º C 27% Cr Temperatura de formación 540 – 870º C Duplex Austenítico Martensítico 900 Soluciones Recocido de 1 h a mas de 900º C Fase Enfriamiento rápido en ese intervalo x 1000 Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Sensibilización a alta temperatura 27 Austenítico T = 900 -950º C Cr, % Duplex Medio corrosivo 60 18 11 Distancia al borde grano Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Superferríticos Mejora la soldabilidad Resistencia extrema a l l l Estabilizados Nb+Ti>0. 4 Duplex Austenítico 28 Introducción Metalurgia Mo>1% Cr>25% Picadura por cloruros Corrosión local Corrosión bajo tensiones Precio Moderado Corrosión intercambiador de calor C<0. 02 N<0. 02 Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Austenítico Aplicaciones de los aceros inoxidables ferríticos Ambientes suaves con fácil mantenimiento o simplemente no oxidable. l Tuberías, intercambiadores de calor, válvulas y depósitos. Ambientes con cloruros l Duplex 29 Peligro de SCC Ambientes con sulfuros a altas temperaturas. Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Aceros inoxidables martensíticos. CARACTERÍSTICAS Austenítico 12% >Cr>17% Optimizar la dureza y resistencia Pobre resistencia a la corrosión Duplex Introducción Metalurgia 30 Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
1600 L 1500 1400 1300 1200 1100 1000 Ferrítico 900 Duplex 0. 6%C 0. 05%C Temperatura ºC K 1 = M 23 C 6 Kc = M 3 C K 2 = M 7 C 3 Austenítico Martensítico Diagrama de equilibrio Fe-Cr-C + K 1 0 10 20 Familias 1200 L 1100 1000 + K 1 700 30 % Cromo Introducción Metalurgia 1300 800 + K 2 700 L 900 800 + Kc 31 0 10 20 30 % Cromo Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Introducción Metalurgia Ferrita + carburos Austenita Diagrama TTT de 410 Martensita Duplex Austenítico Templado de AI martensíticos 32 Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
cim ien re o du ni d En Re ve El de imi ten nac sio ión ne s No us ad o to Ferrítico Martensítico Austenítico Duplex 33 Dureza Revenido en AI martensíticos Endurecimiento secundario Tenacidad Alto contenido de C Velocidad de corrosión Bajo contenido de C 100 330 550 850 1095 Temperatura, ºC Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Austenítico Aceros inoxidables martensíticos. Aplicaciones. 0. 1%C l Material de construcción. Plantas químicas. Álabes de turbina. Cuerpos de armas. 0. 3%C l Cuchillería, engranajes, cojinetes, cuerpos de válvulas. 0. 6%C l Duplex 34 Resortes. Cuchillas de afeitar. 1%C l Instrumentos quirúrgicos, engranajes. Introducción Metalurgia Familias Selección Pobre soldabilidad Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Aceros inoxidables austeníticos. CARACTERISTICAS Austenítico Aleaciones ternarias de Fe-Cr-Ni 70% de la producción mundial Excelente resistencia a la corrosión y formabilidad Duplex Introducción Metalurgia 35 Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Expansión de la fase austenita Martensítico Ferrítico Efecto del Ni Reducción de la temperatura Ms Austenita Austenítico Duplex 36 18 -8 Ferrita o estructuras intermedias Introducción Metalurgia Familias Selección Acero 18 Cr-0. 04 C Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Metaestabilidad 17 -7 5 Ni 18 -9 Introducción Metalurgia 7 Ni 19 -9 9 Ni 12 -23 Ni 17 -12 Duplex Austenítico Martensítico Ferrítico 37 Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables

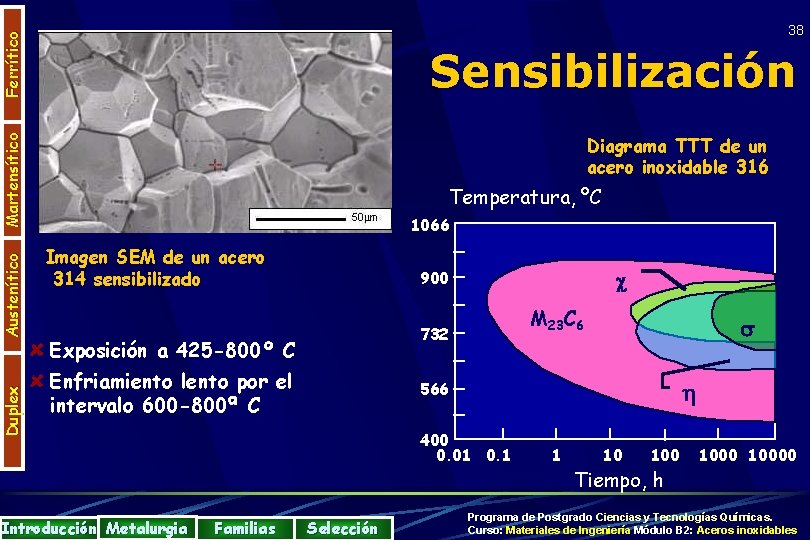

Ferrítico 38 Duplex Austenítico Martensítico Sensibilización Diagrama TTT de un acero inoxidable 316 Temperatura, ºC 1066 Imagen SEM de un acero 314 sensibilizado 900 M 23 C 6 732 Exposición a 425 -800º C Enfriamiento lento por el intervalo 600 -800ª C Introducción Metalurgia 566 400 0. 01 0. 1 Familias Selección 1 10 100 Tiempo, h 10000 Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Disminuir el contenido de C Adición de Ti o Nb 1200 Incrementando Nb, Ti o C 0. 06% C Temperatura ºC 0. 08% C Nb(Ti)C 1000 0. 05% C 0. 03% C 800 Duplex Austenítico Martensítico Ferrítico Soluciones 39 M 23 C 6 102 Introducción Metalurgia Familias Selección 102 Tiempo, s 106 Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Austenítico Familia Adición de Mo 316 Y 317 40 Adición de Mo y N Incremento de Cr y Ni SUPERAUSTENÍTICOS Corrosión general y por picaduras Disminución de Ni DUPLEX Corrosión bajo tensiones 304 18 -9 Adición de N 304 LN Corrosión intergranular Resistencia mecánica Adición de Ti y Nb 347 Y 321 Duplex Oxidación Trabajo en frío Metaestabilidad 301 Introducción Metalurgia Familias Incremento de Cr, Ni Y Si 310 Selección Reducción de %C 304 L Y 316 L Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Austenítico Duplex Superausteníticos 41 Rápidamente, se hizo patente la necesidad de calidades con alto contenido de aleantes para conseguir mejores rendimientos tanto para cubrir la corrosión húmeda como resistencia a la oxidación a altas temperaturas SS Cr Ni Mo N 654 SMO 24 22 7. 5 0. 5 254 SMO 20 18 6 0. 2 316 17 10 2 0. 04 304 18 8 0 0. 05 Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables

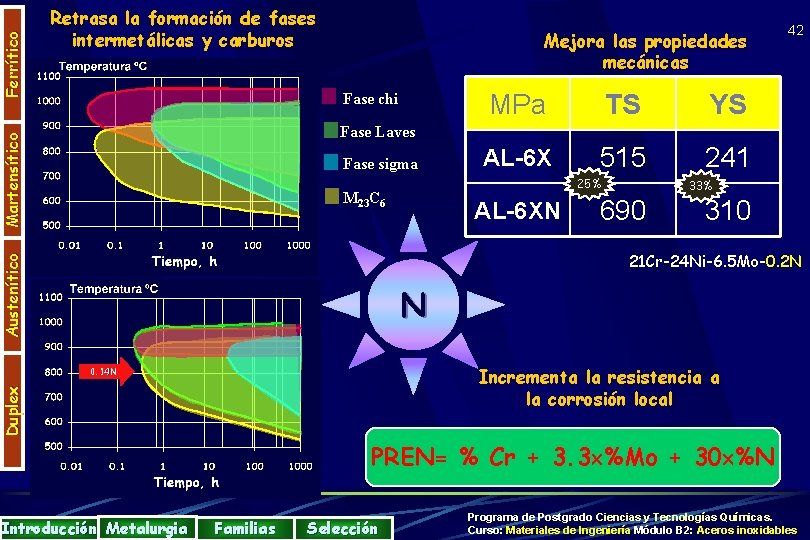

Mejora las propiedades mecánicas Fase chi MPa TS YS AL-6 X 515 241 42 Fase Laves Martensítico Ferrítico Retrasa la formación de fases intermetálicas y carburos Fase sigma 25% M 23 C 6 AL-6 XN 33% 690 310 Austenítico 21 Cr-24 Ni-6. 5 Mo-0. 2 N N Incrementa la resistencia a la corrosión local Duplex 0. 14 N PREN= % Cr + 3. 3 %Mo + 30 %N Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Austenítico Duplex Aceros inoxidables austeníticos. Aplicaciones. 43 Usados de forma extensa. l Tuberías, intercambiadores de calor, depósitos y reactores en la industria de alimentos, química, farmacéutica, marina o del papel. Los aceros más aleados son los usados en ambientes más agresivos. Resistencia a la oxidación y termofluencia a altas temperaturas. Introducción Metalurgia Familias Selección Buena tenacidad a temperaturas criogénicas. No magnético. Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Austenítico Duplex 44 Aceros inoxidables duplex. Combinación • Buena resistencia mecánica Austenita • Buenas propiedades anticorrosivas Ferrita Consideraciones extras en fabricación y soldadura Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Duplex Austenítico Martensítico Ferrítico Ventajas • Resistencia a la corrosión comparable 45 Materiales diferentes usados para la fabricación de equipo de industria papelera • YS doble que los austeníticos PREN Austenítico Duplex Bajo (<32) 316 L 2304 17 -11 -2 23 -4 904 L 2205 20 -25 -4. 5 22 -5 -3 254 SMO 2507 20 -18 -6 25 -7 -4 Medio (32 -37) Alto (>37) Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Limitaciones Diagrama de fases Fe-Cr- Ni para [Fe] = 70% Duplex Austenítico Martensítico Ferrítico 46 Introducción Metalurgia Diagrama TTS para varios aceros duplex Solo α α+γ 55/45 Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Ferrítico Martensítico Austenítico Duplex Aceros inoxidables duplex. Aplicaciones 47 Alta resistencia para sustituir a los aceros austeníticos. l Esta mayor resistencia disminuye el peso y el costo. Baja susceptibilidad a la corrosión en ambientes con cloruros. l l Tanques, depósitos y tuberías Industria química, petrolera, gasística o del papel. Propulsores y bombas de agua de mar en plataformas marinas. Alta resistencia a la corrosión por fatiga. l Rodillos extrusores en la industria del papel. Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
48 Guías de selección. Ferrítico Austenítico Duplex Martensítico Coste Fabricación Propiedades mecánicas Resistencia a corrosión Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables

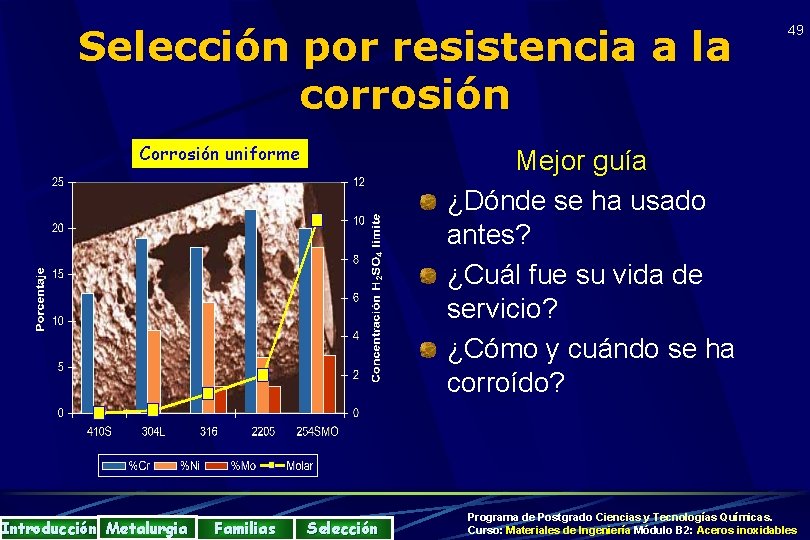

Selección por resistencia a la corrosión Corrosión uniforme Introducción Metalurgia Familias 49 Mejor guía ¿Dónde se ha usado antes? ¿Cuál fue su vida de servicio? ¿Cómo y cuándo se ha corroído? Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables

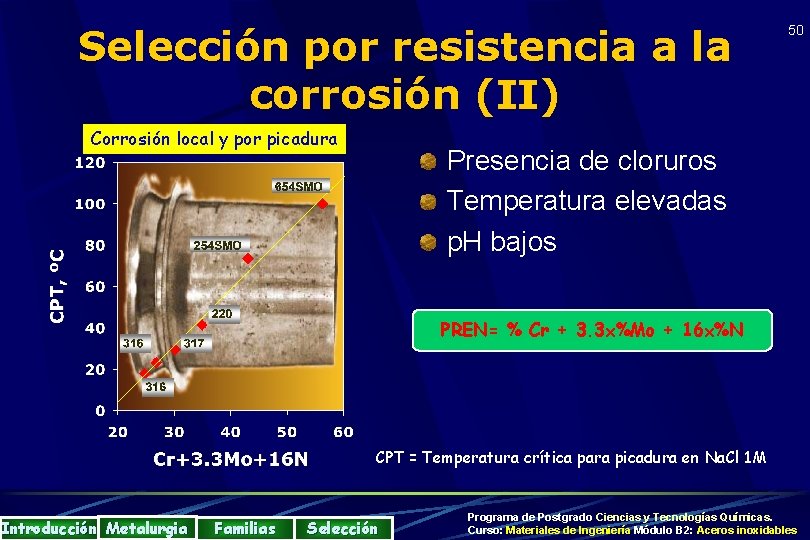

Selección por resistencia a la corrosión (II) Corrosión local y por picadura 50 Presencia de cloruros Temperatura elevadas p. H bajos PREN= % Cr + 3. 3 %Mo + 16 %N CPT = Temperatura crítica para picadura en Na. Cl 1 M Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Selección por resistencia a la corrosión (III) Corrosión bajo tensiones Introducción Metalurgia Familias 51 Ocurre con trazas de cloruros Temperaturas a partir de 60º C Tensiones de tracción relativamente pequeñas Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables

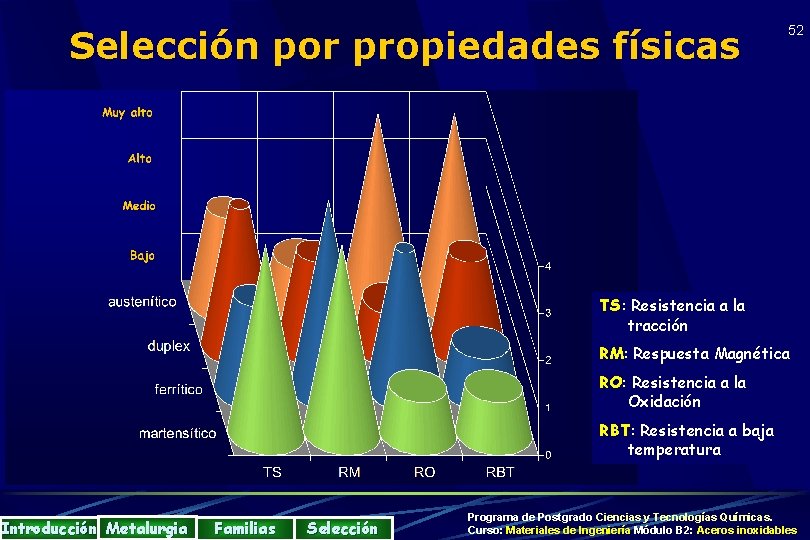

Selección por propiedades físicas 52 TS: TS Resistencia a la tracción RM: RM Respuesta Magnética RO: RO Resistencia a la Oxidación RBT: RBT Resistencia a baja temperatura Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
53 Selección por fabricación Introducción Metalurgia Familias Selección Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Selección por coste Introducción Metalurgia Familias Selección 54 Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Sumario. 56 Los aceros inoxidables son sencillos (relativamente) ¿Puedo disponer de un Inox resistente, tenaz, barato y resistente a la corrosión? Función l ¿Por que hay tal variedad de aceros inoxidables? Composición / l Procesado Estructura Propiedades Es posible – depende del medio. Porque intentamos optimizar los materiales para los distintos ambientes específicos en los que debe operar. Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
57 Bibliografía básica CASTI Handbook of Stainless Steel & Nickel Alloys, Stephen Lamb, CASTI Publishing Inc. (1999) ISBN 1 -894038 -34 -7. Stainless Steel R. A. Lula, ed. American Society for Metals, (1986) ISBN 0 -87170 -208 -8. Handbook of Stainless Steels D. Peckner y E. M. Bernstein, ed. Mc. Graw-Hill Book Company (1977) ASIN: 007049147 X. Steels: Metallurgy & Applications D. T. Llewellyn, ed. Butterworth-Heinemann, (1992) ISBN 0 -7506 -2086 -2. Steels: Microstructure and Properties R. W. K. Honeycombe y H. K. D. H. Bhadeshia, Ed. Edward Arnold (1995) ISBN 0 -340 -58946 -9. Structure and Properties of Engineering Alloys W. F. Smith, ed. Mc. Graw-Hill (1993) ISBN 0 -07 -112829 -8. Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
Enlaces recomendables 58 Stainless Steel World. www. stainless-steel-world. net. The European Stainless Steel Development Association. www. euro-inox. org/. ASSDA: Australian Stainless Steel Development Association. www. assda. asn. au. Avesta Polarit Stainless. www. avestapolarit. com. Atlas Steel Product Co. www. Atlas-steel. com. The Hendrix Group. Materials and corrosion engineers. www. hghouston. com. Programa de Postgrado Ciencias y Tecnologías Químicas. Curso: Materiales de Ingeniería Módulo B 2: Aceros inoxidables
- Slides: 57
