Lec 17 ADDERS ece 407507 EE 141 Digital
- Slides: 35
Lec 17 : ADDERS ece 407/507 © EE 141 Digital Integrated Circuits 2 nd 1 Arithmetic Circuits
Outline q Introduction to Adders q Adder Design q Types of Adders q Design Aspects q Discussion on Lab 4 © EE 141 Digital Integrated Circuits 2 nd 2 Arithmetic Circuits
Adders © EE 141 Digital Integrated Circuits 2 nd 3 Arithmetic Circuits
Full-Adder © EE 141 Digital Integrated Circuits 2 nd 4 Arithmetic Circuits
The Binary Adder © EE 141 Digital Integrated Circuits 2 nd 5 Arithmetic Circuits
Express Sum and Carry as a function of P, G, D Define 3 new variable which ONLY depend on A, B Generate (G) = AB Propagate (P) = A Å B Delete = A B Can also derive expressions for S and Co based on D and P Note that we will be sometimes using an alternate definition for Propagate (P) = A + B © EE 141 Digital Integrated Circuits 2 nd 6 Arithmetic Circuits
The Ripple-Carry Adder Worst case delay linear with the number of bits td = O(N) tadder = (N-1)tcarry + tsum Goal: Make the fastest possible carry path circuit © EE 141 Digital Integrated Circuits 2 nd 7 Arithmetic Circuits
Complimentary Static CMOS Full Adder 28 Transistors © EE 141 Digital Integrated Circuits 2 nd 8 Arithmetic Circuits
Inversion Property © EE 141 Digital Integrated Circuits 2 nd 9 Arithmetic Circuits
Minimize Critical Path by Reducing Inverting Stages Exploit Inversion Property © EE 141 Digital Integrated Circuits 2 nd 10 Arithmetic Circuits
A Better Structure: The Mirror Adder © EE 141 Digital Integrated Circuits 2 nd 11 Arithmetic Circuits
Mirror Adder Stick Diagram © EE 141 Digital Integrated Circuits 2 nd 12 Arithmetic Circuits
The Mirror Adder • The NMOS and PMOS chains are completely symmetrical. A maximum of two series transistors can be observed in the carrygeneration circuitry. • When laying out the cell, the most critical issue is the minimization of the capacitance at node Co. The reduction of the diffusion capacitances is particularly important. • The capacitance at node Co is composed of four diffusion capacitances, two internal gate capacitances, and six gate capacitances in the connecting adder cell. • The transistors connected to Ci are placed closest to the output. • Only the transistors in the carry stage have to be optimized for optimal speed. All transistors in the sum stage can be minimal size. © EE 141 Digital Integrated Circuits 2 nd 13 Arithmetic Circuits
Transmission Gate Full Adder © EE 141 Digital Integrated Circuits 2 nd 14 Arithmetic Circuits
Manchester Carry Chain © EE 141 Digital Integrated Circuits 2 nd 15 Arithmetic Circuits
Manchester Carry Chain © EE 141 Digital Integrated Circuits 2 nd 16 Arithmetic Circuits

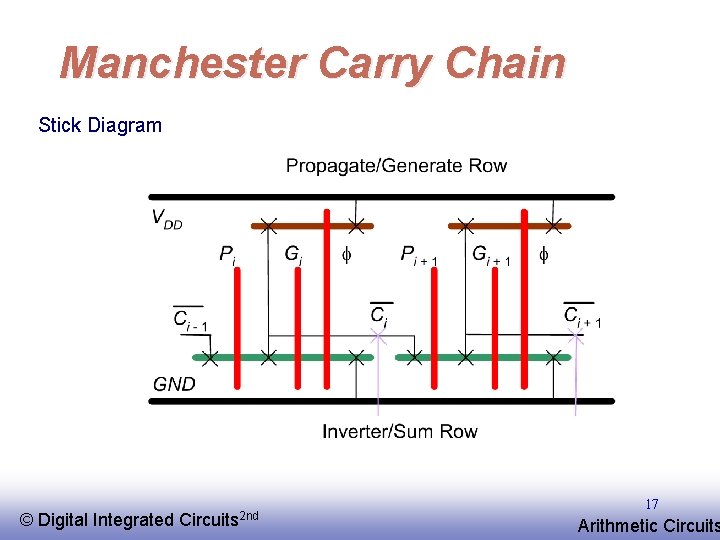

Manchester Carry Chain Stick Diagram © EE 141 Digital Integrated Circuits 2 nd 17 Arithmetic Circuits
Carry-Bypass Adder Also called Carry-Skip © EE 141 Digital Integrated Circuits 2 nd 18 Arithmetic Circuits
Carry-Bypass Adder (cont. ) tadder = tsetup + Mtcarry + (N/M-1)tbypass + (M-1)tcarry + tsum © EE 141 Digital Integrated Circuits 2 nd 19 Arithmetic Circuits
Carry Ripple versus Carry Bypass © EE 141 Digital Integrated Circuits 2 nd 20 Arithmetic Circuits
Carry-Select Adder © EE 141 Digital Integrated Circuits 2 nd 21 Arithmetic Circuits
Carry Select Adder: Critical Path © EE 141 Digital Integrated Circuits 2 nd 22 Arithmetic Circuits
Linear Carry Select © EE 141 Digital Integrated Circuits 2 nd 23 Arithmetic Circuits
Square Root Carry Select © EE 141 Digital Integrated Circuits 2 nd 24 Arithmetic Circuits
Adder Delays - Comparison © EE 141 Digital Integrated Circuits 2 nd 25 Arithmetic Circuits
Look. Ahead - Basic Idea © EE 141 Digital Integrated Circuits 2 nd 26 Arithmetic Circuits
Look-Ahead: Topology Expanding Lookahead equations: All the way: © EE 141 Digital Integrated Circuits 2 nd 27 Arithmetic Circuits
Logarithmic Look-Ahead Adder © EE 141 Digital Integrated Circuits 2 nd 28 Arithmetic Circuits
Carry Lookahead Trees Can continue building the tree hierarchically. © EE 141 Digital Integrated Circuits 2 nd 29 Arithmetic Circuits
About Lab 4 q Design a 4 bit carry Look Ahead Adder q Measure Propagation Delay q Layout q Simulations q Analysis © EE 141 Digital Integrated Circuits 2 nd 30 Arithmetic Circuits
Layout q Focus on a Modular design ex: Design of propagate and generate blocks q Test individual modules First. Go ahead only if each module works. Modules like § § § Propagate Generate Carry Generator Hint: Use the gates designed in previous labs. Take care of area of the designs © EE 141 Digital Integrated Circuits 2 nd 31 Arithmetic Circuits
Simulations q Individual Blocks like Propagate, Generate, carry generator need to be simulated. q Measure the propagation delay of each of the blocks, Area etc. q Simulation of the complete Design EACH STEP CARRYS POINTS!!!!! © EE 141 Digital Integrated Circuits 2 nd 32 Arithmetic Circuits
Analysis q Comment on the design considerations. q Sizing of the Transistors q Reducing Capacitance q Identify the critical path q Design Problems and Solutions. © EE 141 Digital Integrated Circuits 2 nd 33 Arithmetic Circuits
What is to be turned in… q. A good report (need not be highly detailed) covering the above aspects. q When…. Last day of Classes!!!! q Advice: Start your work soon. Things are not as easy as they seem. © EE 141 Digital Integrated Circuits 2 nd 34 Arithmetic Circuits
Questions © EE 141 Digital Integrated Circuits 2 nd 35 Arithmetic Circuits
