Le VOR sur les cartes MOYENS de RADIONAVIGATION

Le VOR sur les cartes MOYENS de RADIONAVIGATION

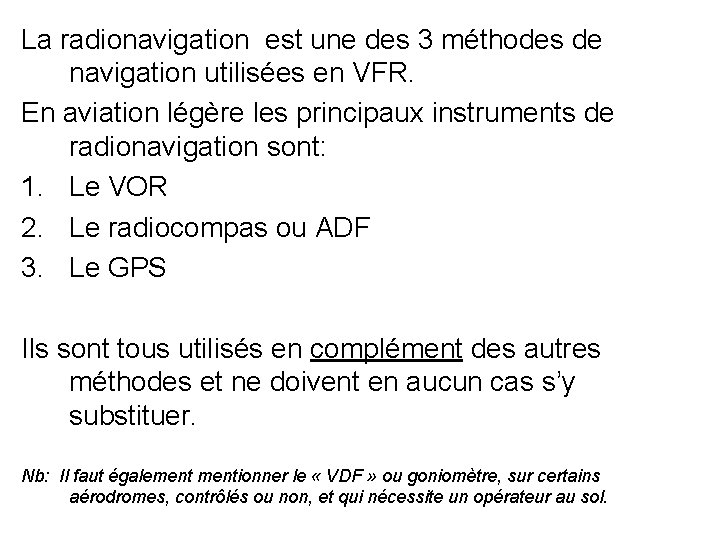

La radionavigation est une des 3 méthodes de navigation utilisées en VFR. En aviation légère les principaux instruments de radionavigation sont: 1. Le VOR 2. Le radiocompas ou ADF 3. Le GPS Ils sont tous utilisés en complément des autres méthodes et ne doivent en aucun cas s’y substituer. Nb: Il faut égalementionner le « VDF » ou goniomètre, sur certains aérodromes, contrôlés ou non, et qui nécessite un opérateur au sol.

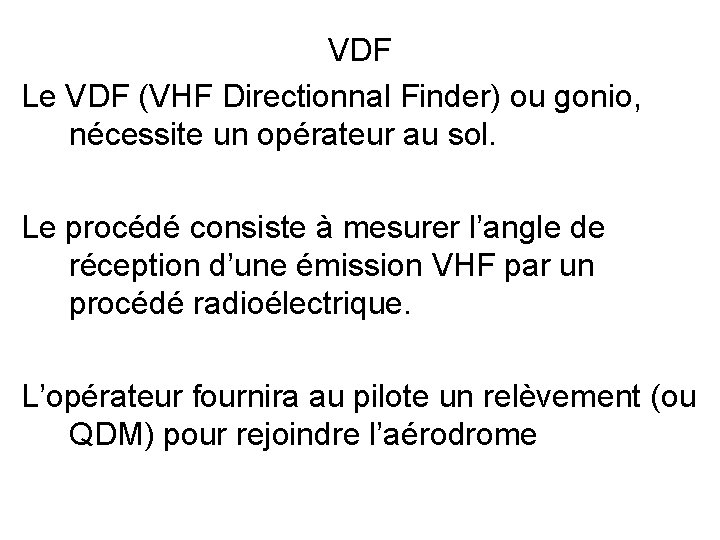

VDF Le VDF (VHF Directionnal Finder) ou gonio, nécessite un opérateur au sol. Le procédé consiste à mesurer l’angle de réception d’une émission VHF par un procédé radioélectrique. L’opérateur fournira au pilote un relèvement (ou QDM) pour rejoindre l’aérodrome

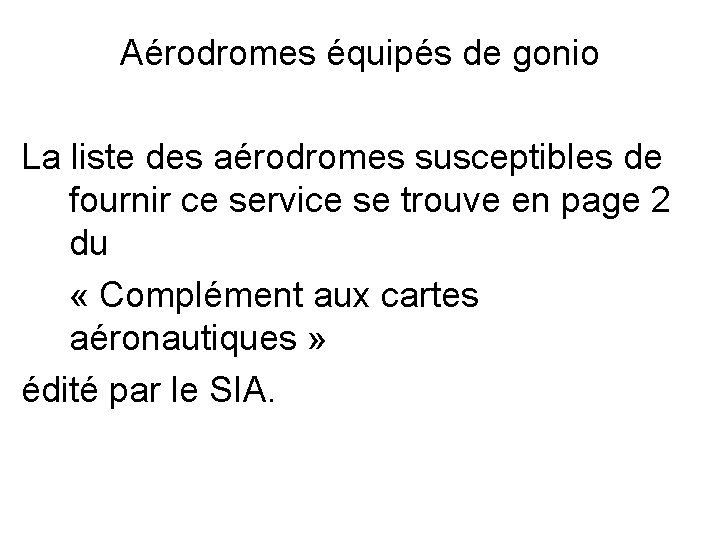

Aérodromes équipés de gonio La liste des aérodromes susceptibles de fournir ce service se trouve en page 2 du « Complément aux cartes aéronautiques » édité par le SIA.

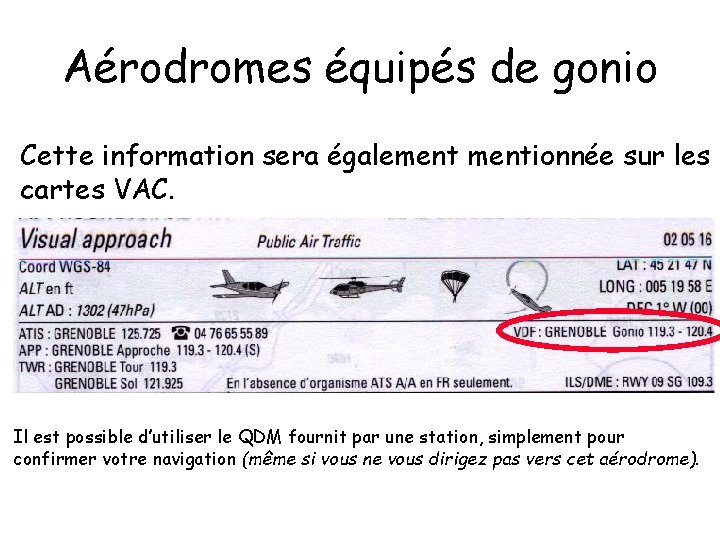

Aérodromes équipés de gonio Cette information sera égalementionnée sur les cartes VAC. Il est possible d’utiliser le QDM fournit par une station, simplement pour confirmer votre navigation (même si vous ne vous dirigez pas vers cet aérodrome).

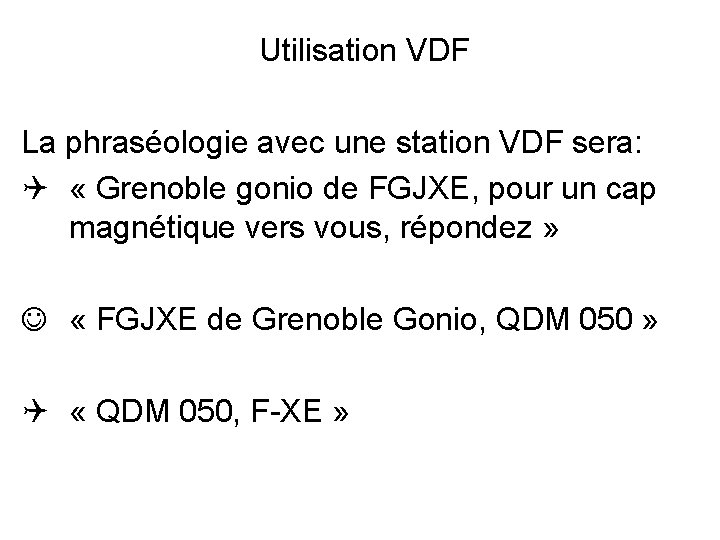

Utilisation VDF La phraséologie avec une station VDF sera: Q « Grenoble gonio de FGJXE, pour un cap magnétique vers vous, répondez » J « FGJXE de Grenoble Gonio, QDM 050 » Q « QDM 050, F-XE »

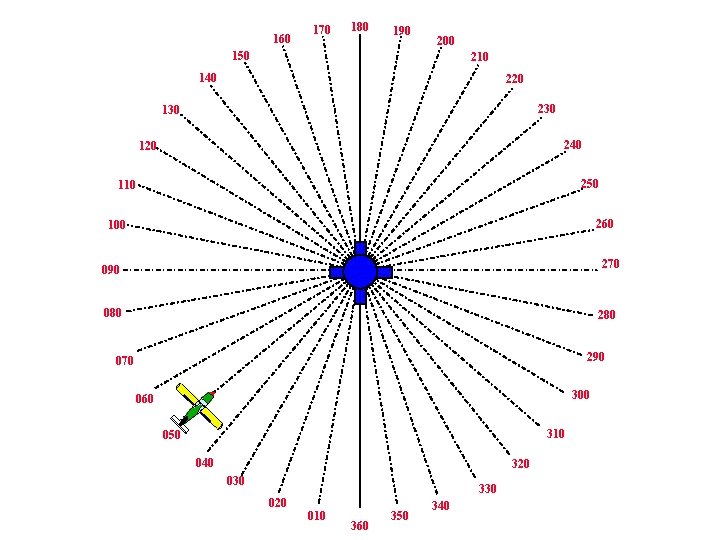

160 170 180 190 200 150 210 140 220 230 130 240 120 250 110 260 100 270 090 080 290 070 300 060 310 050 040 320 030 330 020 010 360 350 340

Utilisation VDF « QDM 050 » signifie également que vous êtes sur le QDR 230° (050° + 180°). Le cap magnétique à suivre sans vent pour rejoindre l’aérodrome sera donc le 050°. Si lors des appels suivants, les QDM ont tendance à augmenter, c’est que vous dérivez vers la gauche et qu’à priori, le vent vient de votre droite (avant ou arrière), et inversement. Il en sera de même si vous tenez mal votre cap ou si vous avez oublié de recaler votre conservateur de cap !

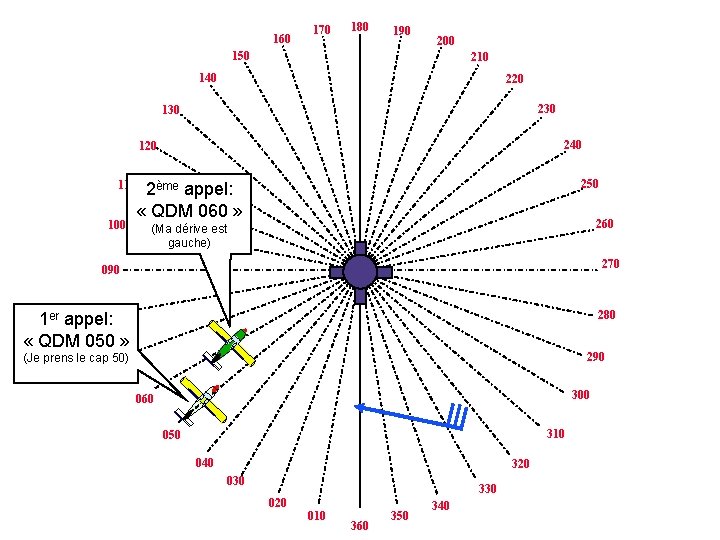

160 170 180 190 200 150 210 140 220 230 130 240 120 250 110 100 2ème appel: « QDM 060 » 260 (Ma dérive est gauche) 270 090 080 1 er appel: « QDM 050 » 280 290 (Je prens le cap 50) 070 300 060 310 050 040 320 030 330 020 010 360 350 340

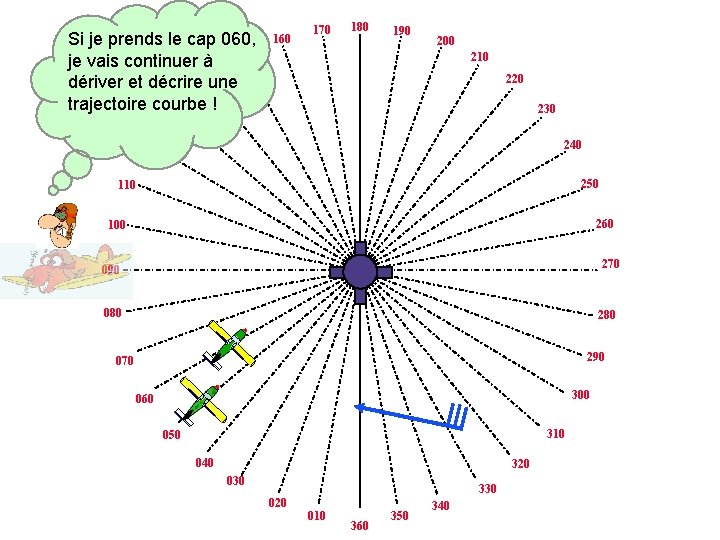

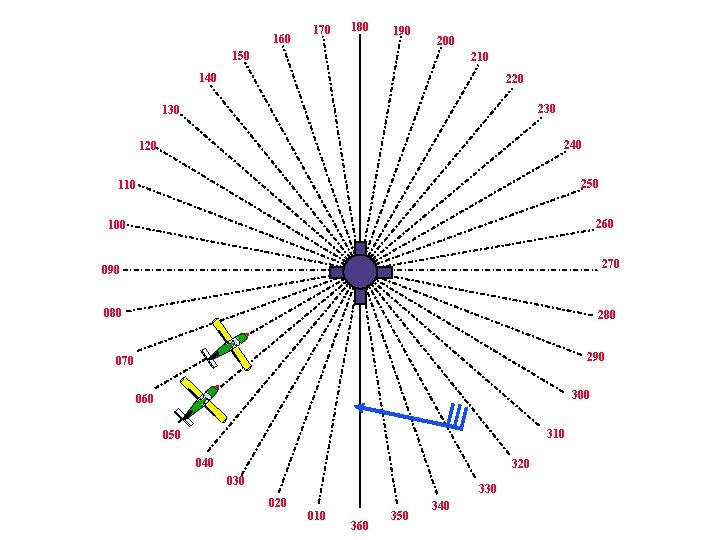

Si je prends le cap 060, je vais continuer à 150 dériver et décrire 140 une trajectoire courbe ! 130 160 170 180 190 200 210 220 230 240 120 250 110 260 100 270 090 080 290 070 300 060 310 050 040 320 030 330 020 010 360 350 340

160 170 180 190 200 150 210 140 220 230 130 240 120 250 110 260 100 270 090 080 290 070 300 060 310 050 040 320 030 330 020 010 360 350 340

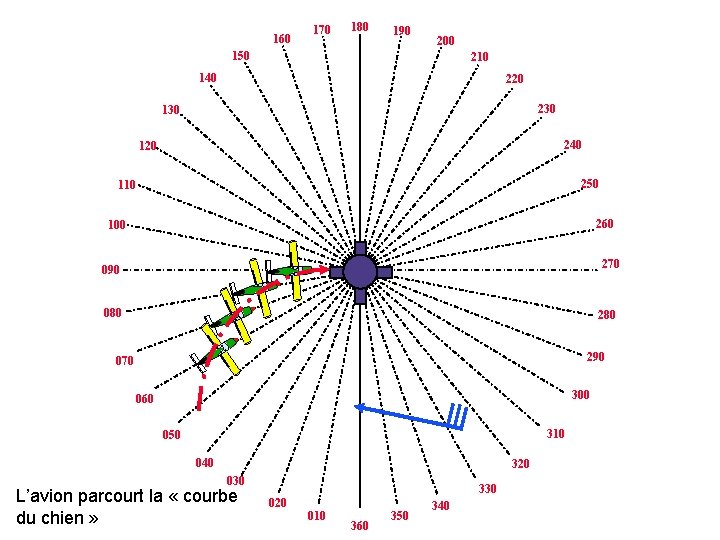

160 170 180 190 200 150 210 140 220 230 130 240 120 250 110 260 100 270 090 080 290 070 300 060 310 050 040 320 030 L’avion parcourt la « courbe du chien » 330 020 010 360 350 340

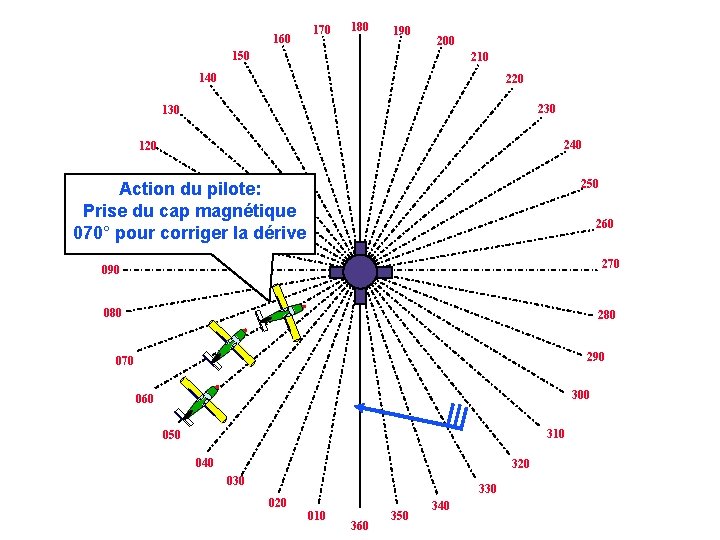

160 170 180 190 200 150 210 140 220 230 130 240 120 250 110 Action du pilote: Prise du cap magnétique 100 070° pour corriger la dérive 260 270 090 080 290 070 300 060 310 050 040 320 030 330 020 010 360 350 340

V. O. R VHF OMNI RANGE • Définition: Le VOR est un radiophare omnidirectionnel VHF à moyenne et courte portée. Il permet de déterminer une position (ou relèvement magnétique - QDR) par rapport à une balise dont la position est connue. Les indications de position sont indépendantes du cap de l’avion. NB: un système de mesure de distance peut être associé, le VOR devient alors VOR-DME

V. O. R VHF OMNI RANGE On peut utiliser le VOR: • en homing, c’est-à-dire en se dirigeant vers la balise (indication TO) • en s’en éloignant (indication FROM), ou en • flanquement, pour matérialiser un point, une entrée ou une sortie de zone.

Le VOR sur les cartes … et sur la radiale (ou QDR) 122° du VOR « VNE » … L’aérodrome de Grenoble St-Geoirs est sur la radiale (ou QDR) 210° du VOR TDP « Tour du Pin » …

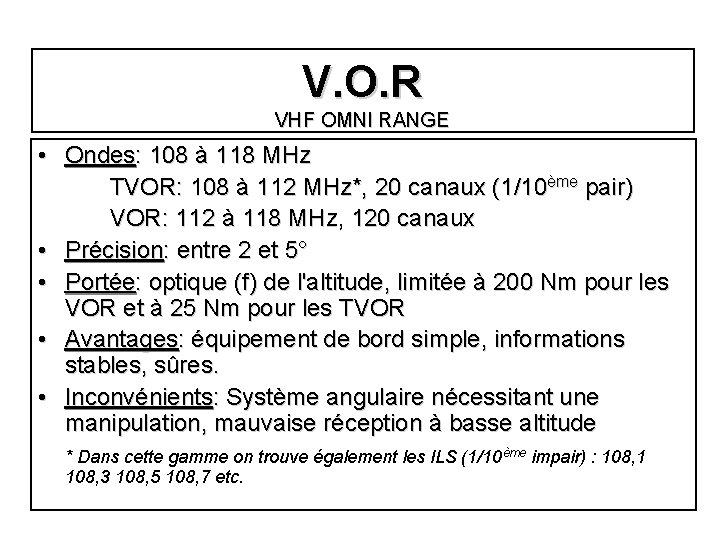

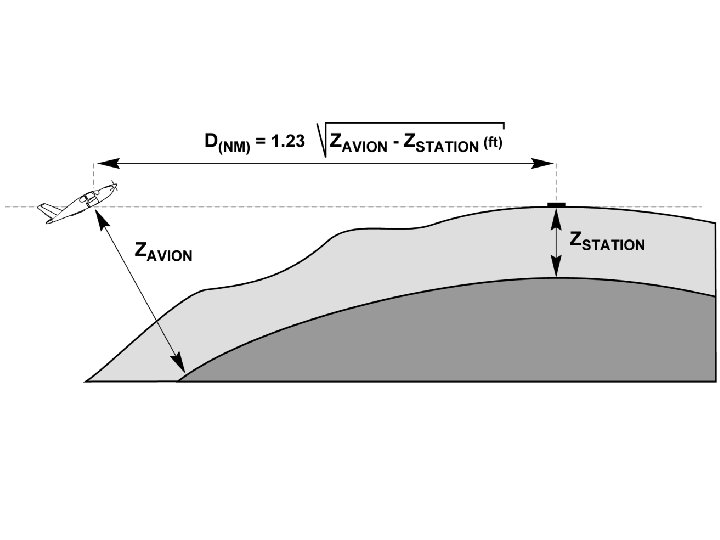

V. O. R VHF OMNI RANGE • Ondes: 108 à 118 MHz TVOR: 108 à 112 MHz*, 20 canaux (1/10ème pair) VOR: 112 à 118 MHz, 120 canaux • Précision: entre 2 et 5° • Portée: optique (f) de l'altitude, limitée à 200 Nm pour les VOR et à 25 Nm pour les TVOR • Avantages: équipement de bord simple, informations stables, sûres. • Inconvénients: Système angulaire nécessitant une manipulation, mauvaise réception à basse altitude * Dans cette gamme on trouve également les ILS (1/10ème impair) : 108, 1 108, 3 108, 5 108, 7 etc.

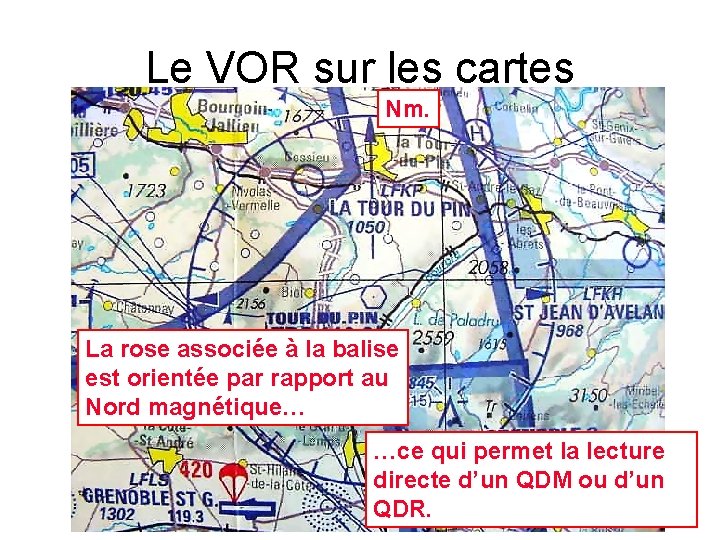

Le VOR sur les cartes Nm. La rose associée à la balise est orientée par rapport au Nord magnétique… …ce qui permet la lecture directe d’un QDM ou d’un QDR.

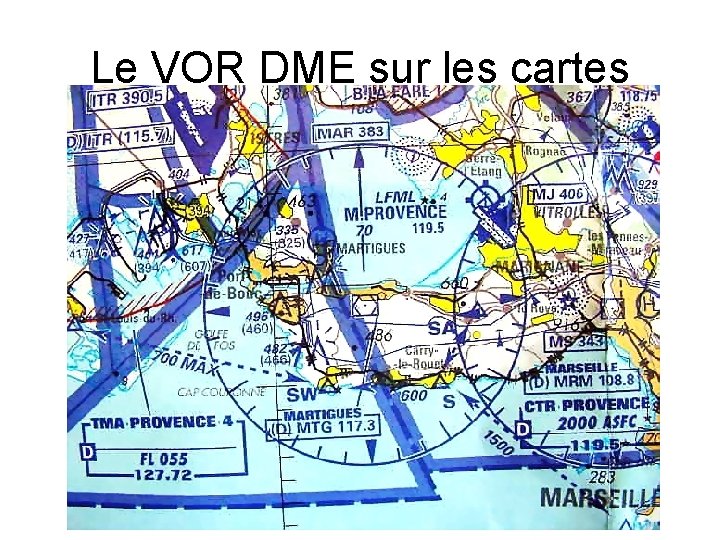

Le VOR DME sur les cartes

Récepteur VOR type Becker NR 2030

Récepteur VOR type Becker

CDI Bendix King VOR/ILS

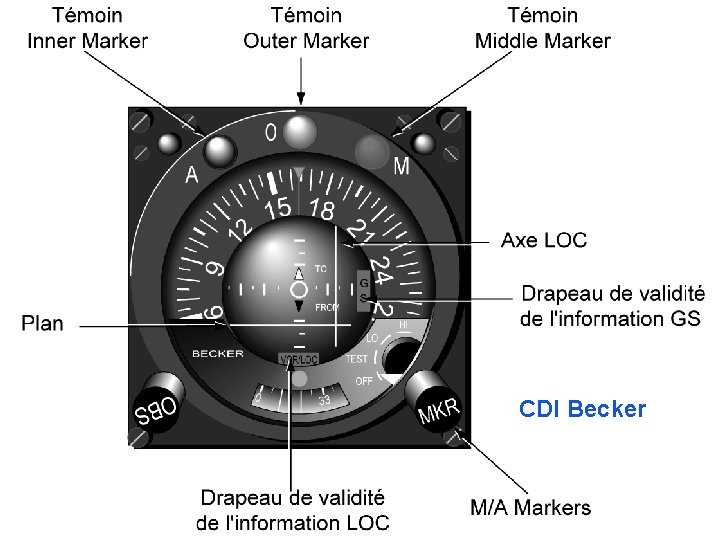

CDI Becker

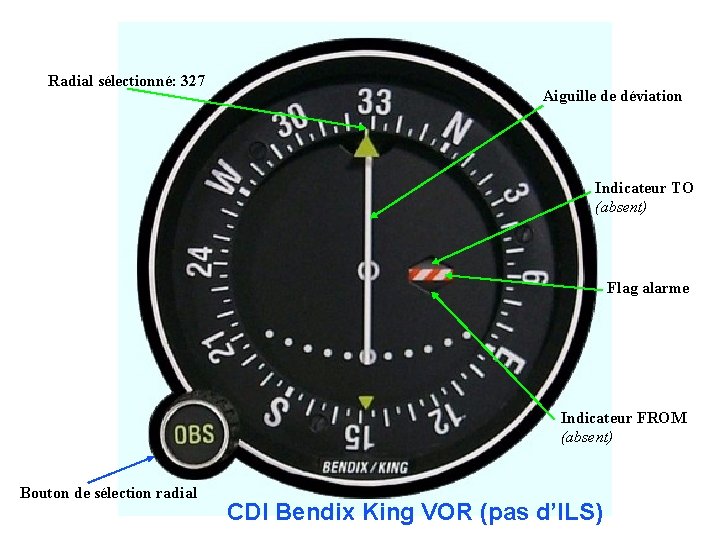

Radial sélectionné: 327 Aiguille de déviation Indicateur TO (absent) Flag alarme Indicateur FROM (absent) Bouton de sélection radial CDI Bendix King VOR (pas d’ILS)

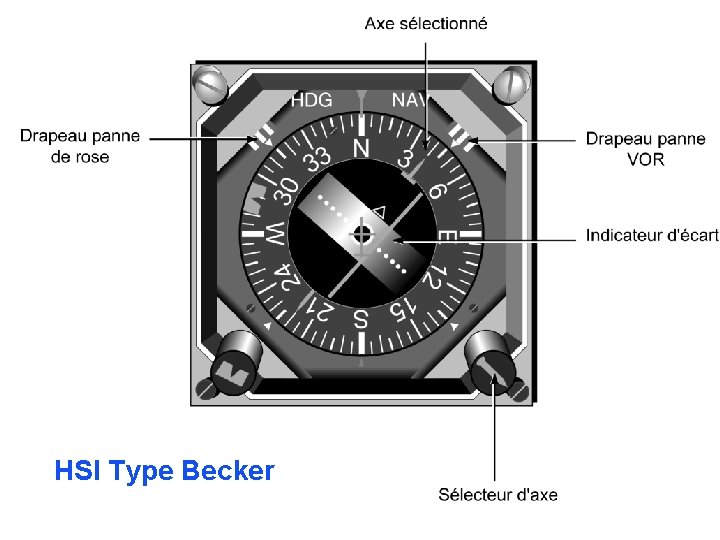

HSI Type Becker

Rose des QDR 340 350 360 010 020 330 030 320 040 050 310 060 300 070 290 080 280 090 270 260 100 110 250 120 240 130 220 140 210 150 200 190 180 170 160

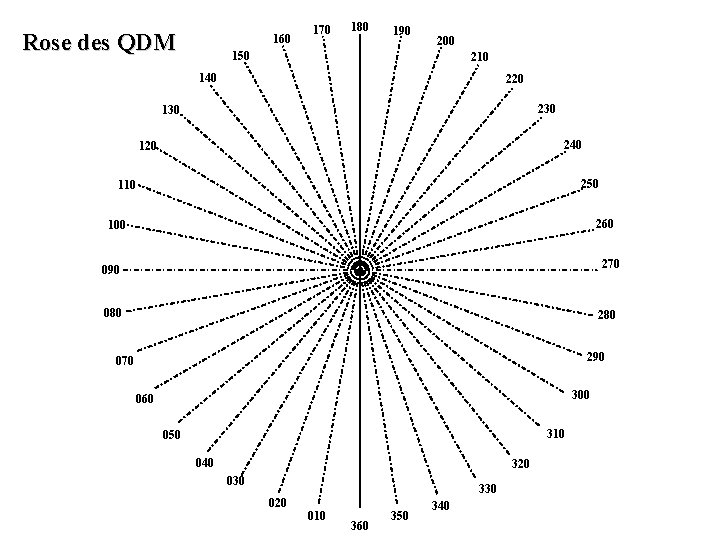

Rose des QDM 160 170 180 190 200 150 210 140 220 230 130 240 120 250 110 260 100 270 090 080 290 070 300 060 310 050 040 320 030 330 020 010 360 350 340

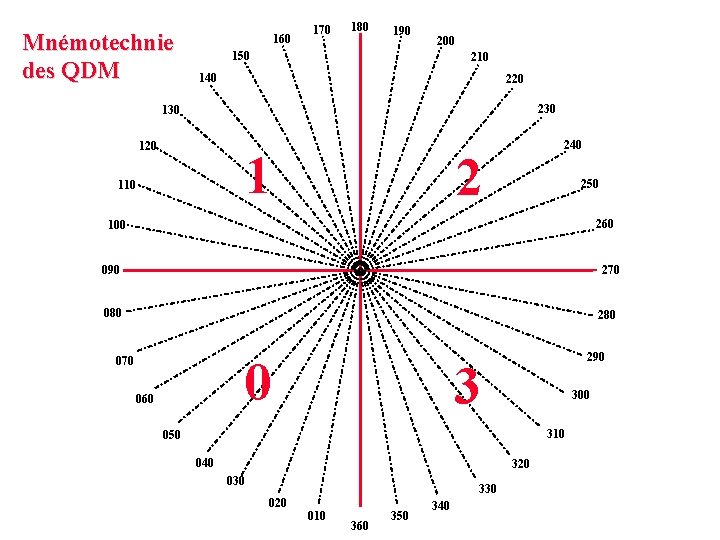

Mnémotechnie des QDM 160 170 180 190 200 150 210 140 220 230 120 1 110 240 2 250 260 100 270 090 080 280 0 070 060 290 3 300 310 050 040 320 030 330 020 010 360 350 340

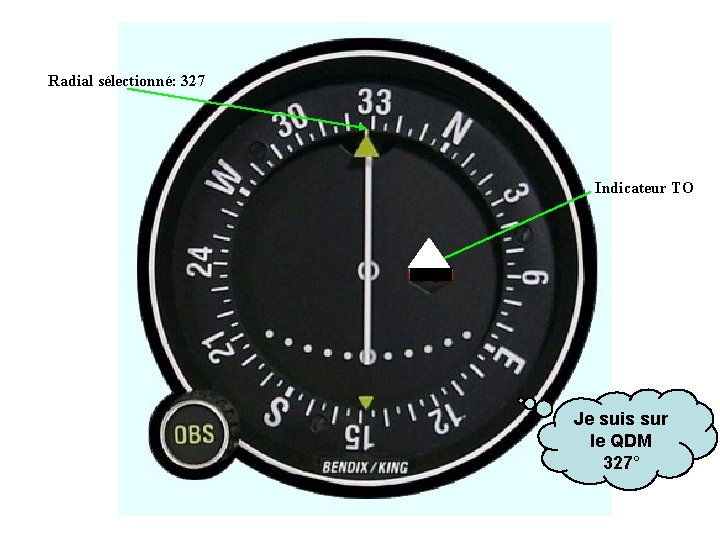

Radial sélectionné: 327 Indicateur TO Je suis sur le QDM 327°

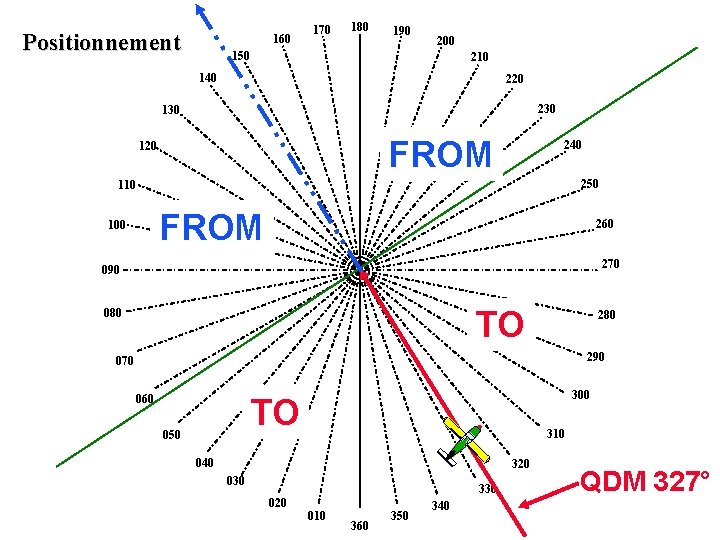

Positionnement 160 170 180 190 200 150 210 140 220 230 130 FROM 120 240 250 110 FROM 100 260 270 090 TO 080 290 070 300 TO 060 050 310 040 320 030 330 020 010 360 350 340 QDM 327°

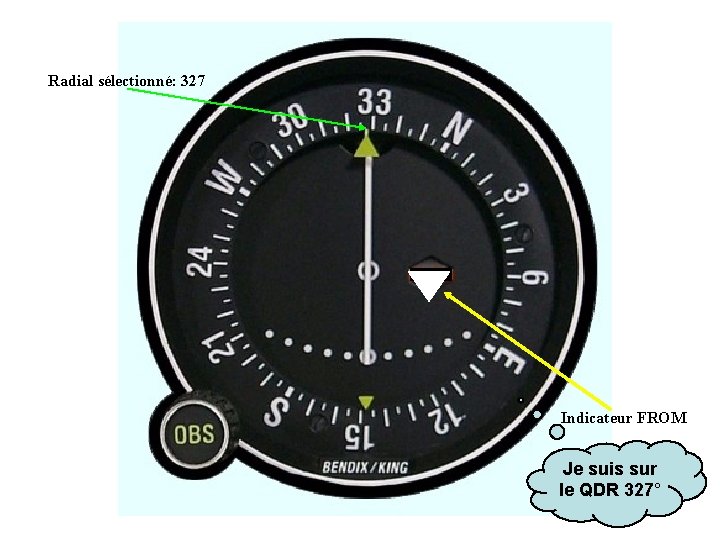

Radial sélectionné: 327 Indicateur FROM Je suis sur le QDR 327°

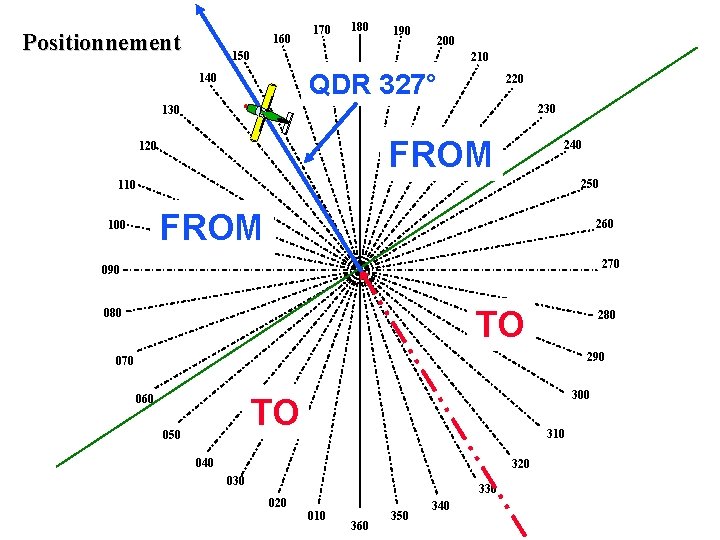

Positionnement 160 170 180 190 200 150 210 QDR 327° 140 220 230 130 FROM 120 240 250 110 FROM 100 260 270 090 TO 080 290 070 300 TO 060 050 310 040 320 030 330 020 010 360 350 340

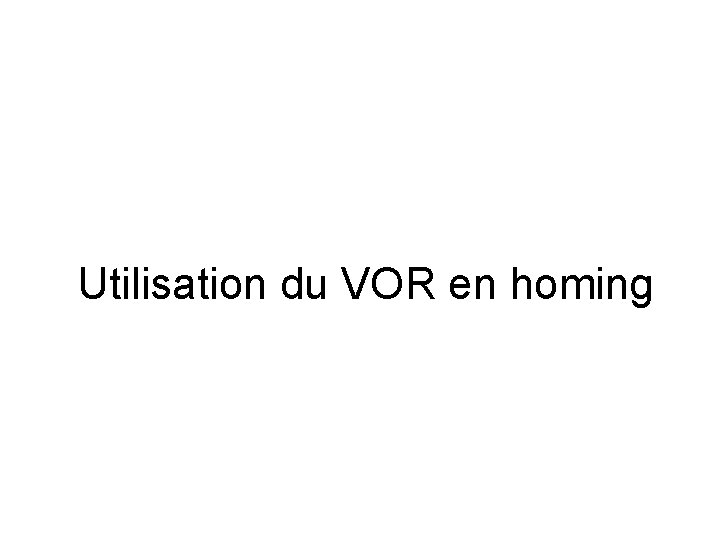

Utilisation du VOR en homing

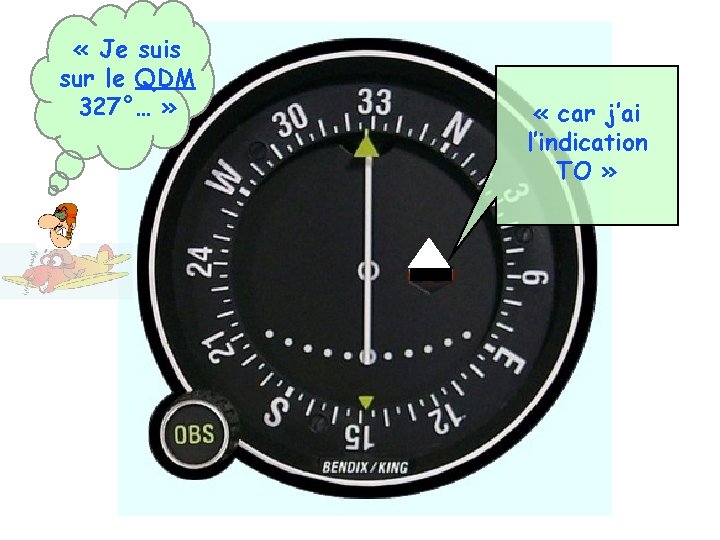

« Je suis sur le QDM 327°… » « car j’ai l’indication TO »

170 Pour aller vers la 150 balise: 160 180 190 200 210 140 220 230 130 240 120 250 110 260 100 270 « Il faut que je vire 280 au cap 327° » 290 080 070 300 060 310 050 040 320 030 330 020 010 360 350 340 QDM 327°

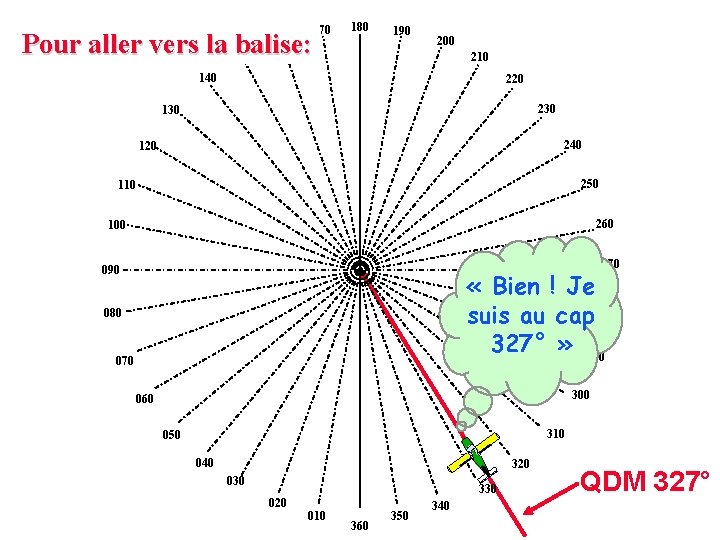

170 Pour aller vers la 150 balise: 160 180 190 200 210 140 220 230 130 240 120 250 110 260 100 270 090 « Bien ! Je suis au cap 280 327° » 290 080 070 300 060 310 050 040 320 030 330 020 010 360 350 340 QDM 327°

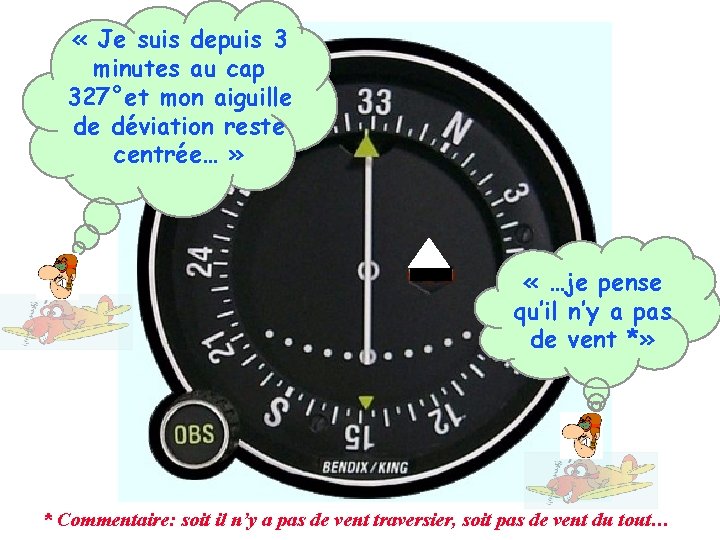

« Je suis depuis 3 minutes au cap 327°et mon aiguille de déviation reste centrée… » « …je pense qu’il n’y a pas de vent *» * Commentaire: soit il n’y a pas de vent traversier, soit pas de vent du tout…

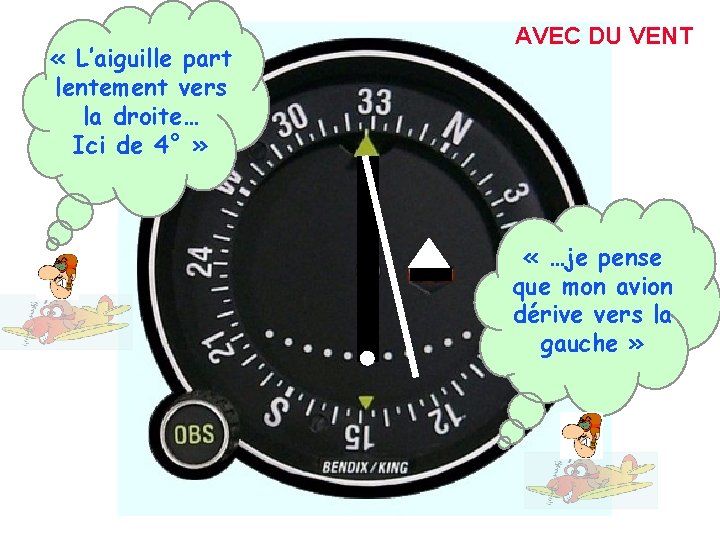

« L’aiguille part lentement vers la droite… Ici de 4° » AVEC DU VENT « …je pense que mon avion dérive vers la gauche »

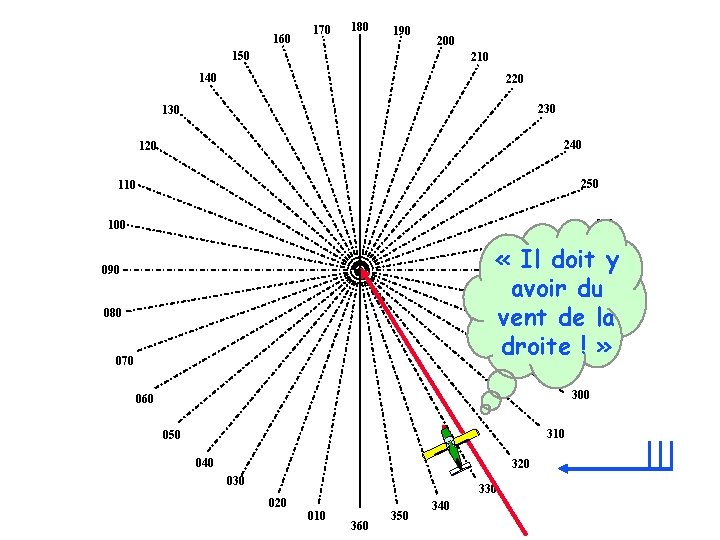

160 170 180 190 200 150 210 140 220 230 130 240 120 250 110 260 100 « Il doit 270 y avoir du 280 vent de la droite !290» 090 080 070 300 060 310 050 040 320 030 330 020 010 360 350 340

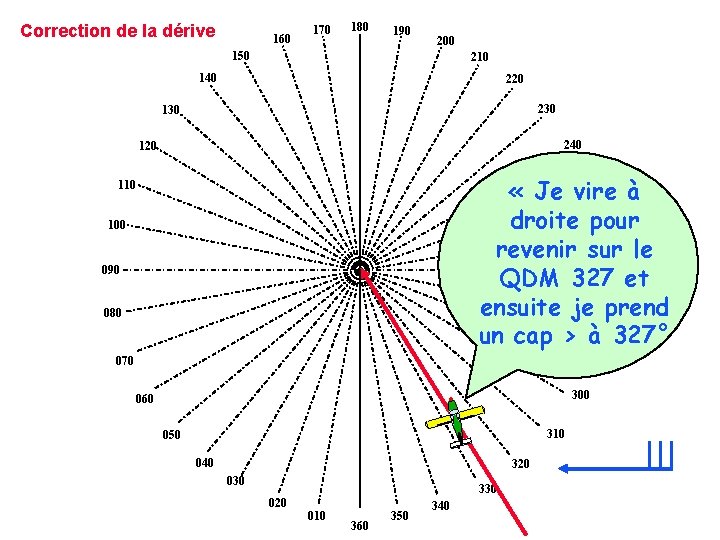

Correction de la dérive 160 170 180 190 200 150 210 140 220 230 130 240 120 250 « Je vire à 260 droite pour revenir sur le 270 QDM 327 et ensuite je 280 prend un cap > à 327° 110 100 090 080 290 070 300 060 310 050 040 320 030 330 020 010 360 350 340

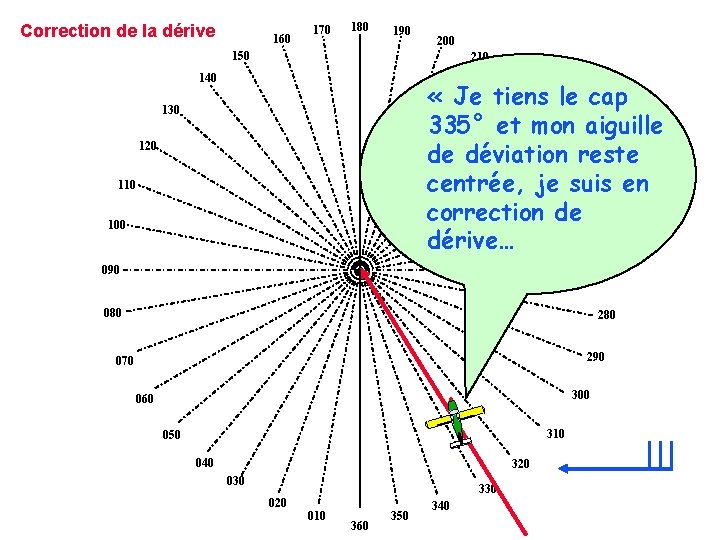

Correction de la dérive 160 170 180 190 200 150 210 140 220 « Je tiens 230 le cap 335° et mon aiguille 240 de déviation reste 250 centrée, je suis en correction de 260 dérive… 130 120 110 100 270 090 080 290 070 300 060 310 050 040 320 030 330 020 010 360 350 340

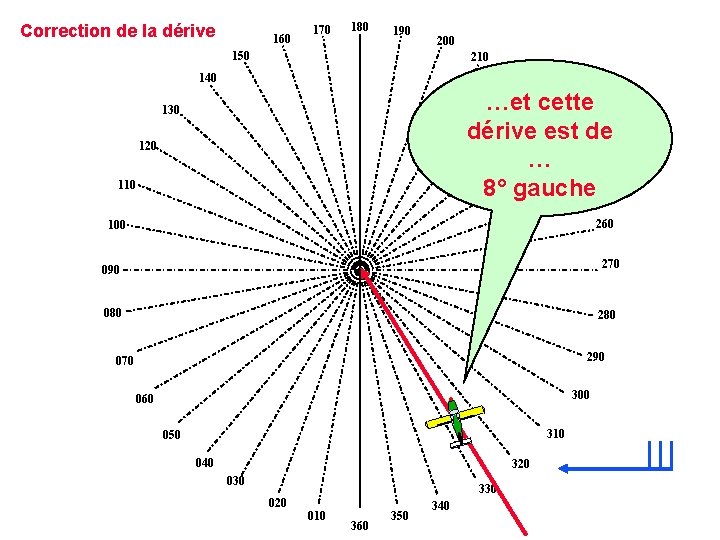

Correction de la dérive 160 170 180 190 200 150 210 140 220 …et cette 230 dérive est de 240 … 250 8° gauche 130 120 110 260 100 270 090 080 290 070 300 060 310 050 040 320 030 330 020 010 360 350 340

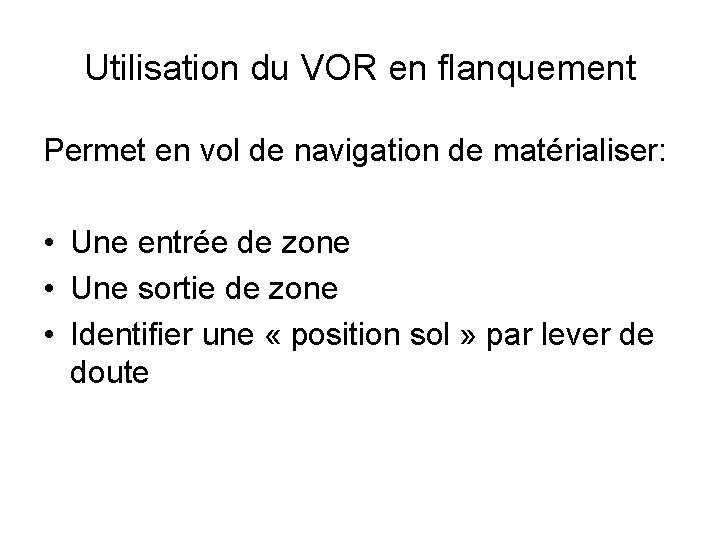

Utilisation du VOR en flanquement Permet en vol de navigation de matérialiser: • Une entrée de zone • Une sortie de zone • Identifier une « position sol » par lever de doute

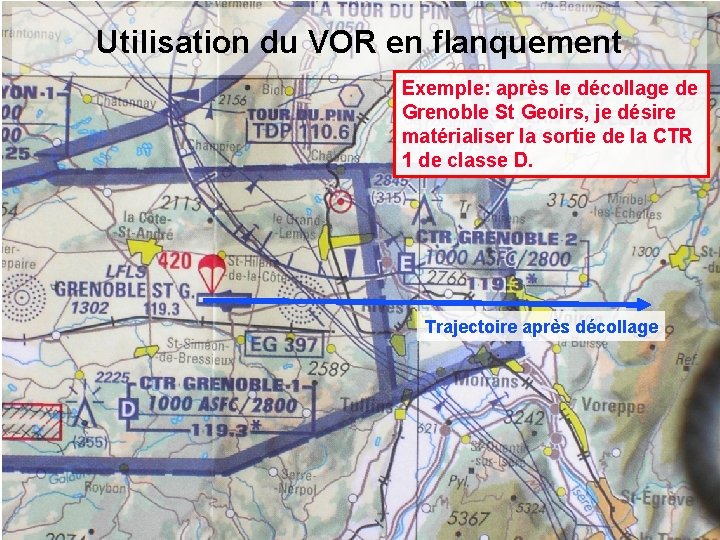

Utilisation du VOR en flanquement Exemple: après le décollage de Grenoble St Geoirs, je désire matérialiser la sortie de la CTR 1 de classe D. Trajectoire après décollage

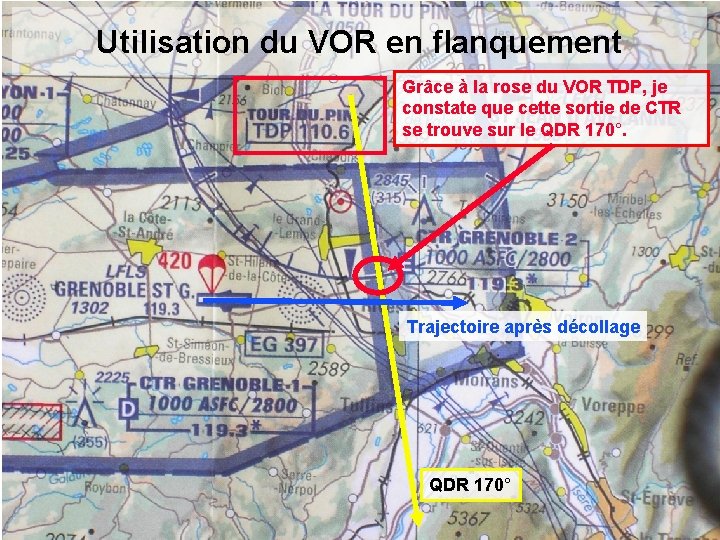

Utilisation du VOR en flanquement Grâce à la rose du VOR TDP, je constate que cette sortie de CTR se trouve sur le QDR 170°. Trajectoire après décollage QDR 170°

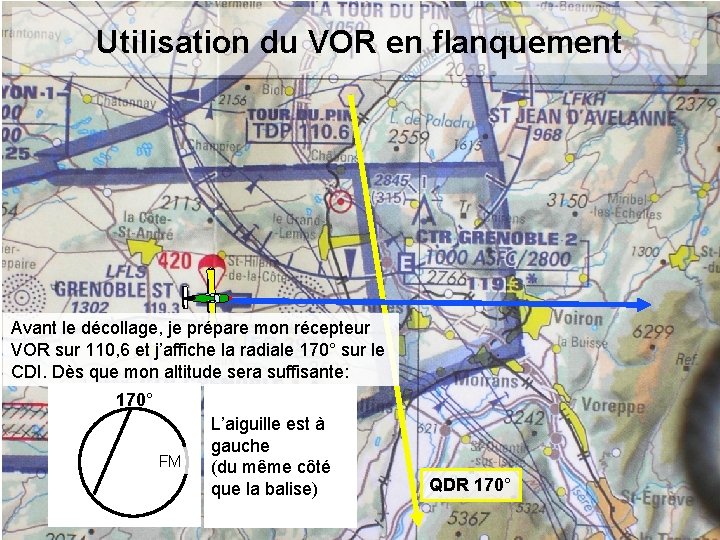

Utilisation du VOR en flanquement Avant le décollage, je prépare mon récepteur VOR sur 110, 6 et j’affiche la radiale 170° sur le CDI. Dès que mon altitude sera suffisante: 170° FM L’aiguille est à gauche (du même côté que la balise) QDR 170°

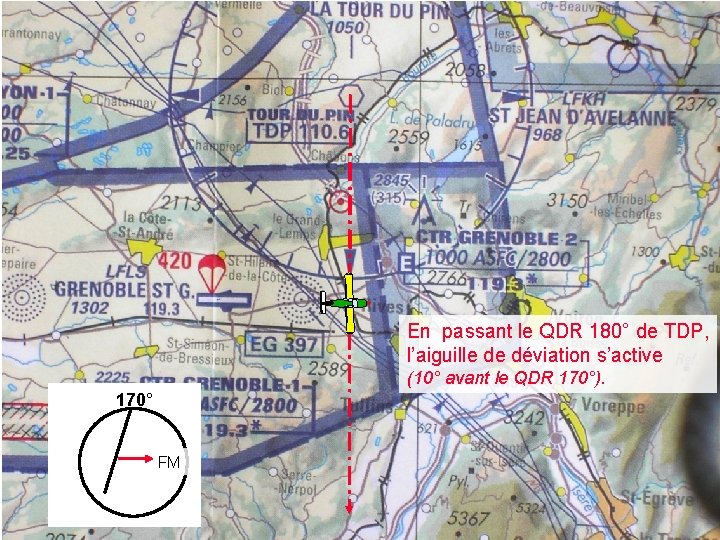

Utilisation du VOR en flanquement En passant le QDR 180° de TDP, l’aiguille de déviation s’active (10° avant le QDR 170°). 170° FM QDR 170°

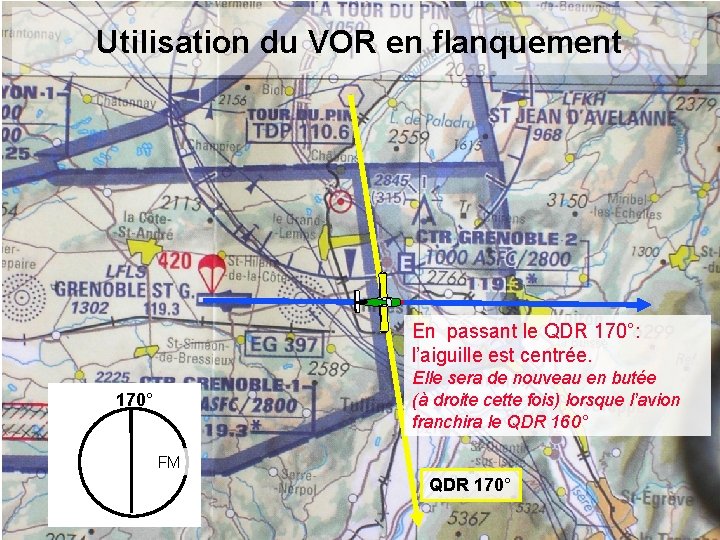

Utilisation du VOR en flanquement En passant le QDR 170°: l’aiguille est centrée. Elle sera de nouveau en butée (à droite cette fois) lorsque l’avion franchira le QDR 160° 170° FM QDR 170°

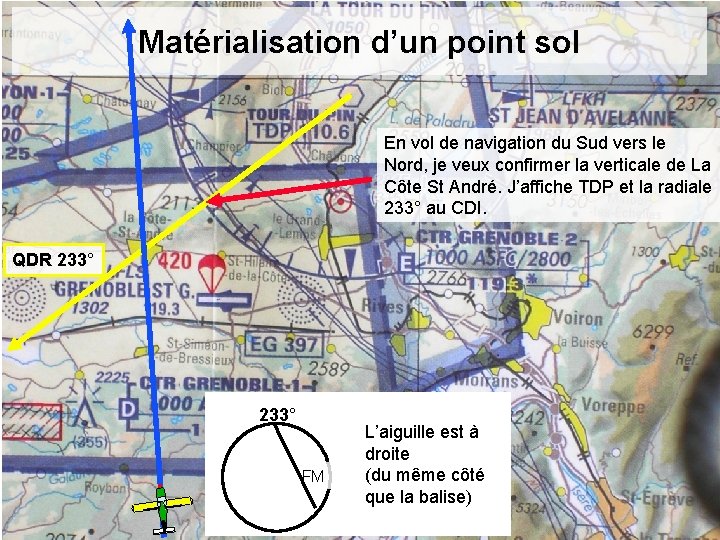

Matérialisation d’un point sol En vol de navigation du Sud vers le Nord, je veux confirmer la verticale de La Côte St André. J’affiche TDP et la radiale 233° au CDI. QDR 233° FM L’aiguille est à droite (du même côté que la balise)

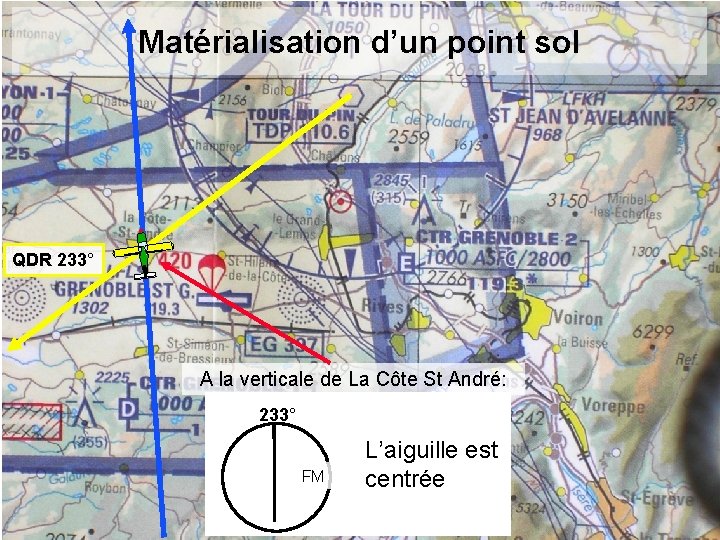

Matérialisation d’un point sol QDR 233° A la verticale de La Côte St André: 233° FM L’aiguille est centrée
