Le transformateur est un convertisseur statique Il convertit

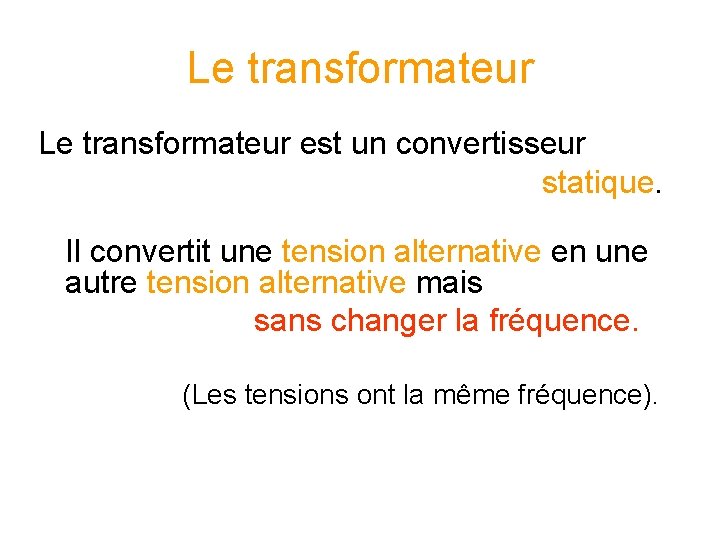

Le transformateur est un convertisseur statique. Il convertit une tension alternative en une autre tension alternative mais sans changer la fréquence. (Les tensions ont la même fréquence).

Symbole du transformateur E n tré e Primaire o rti Secondaire e

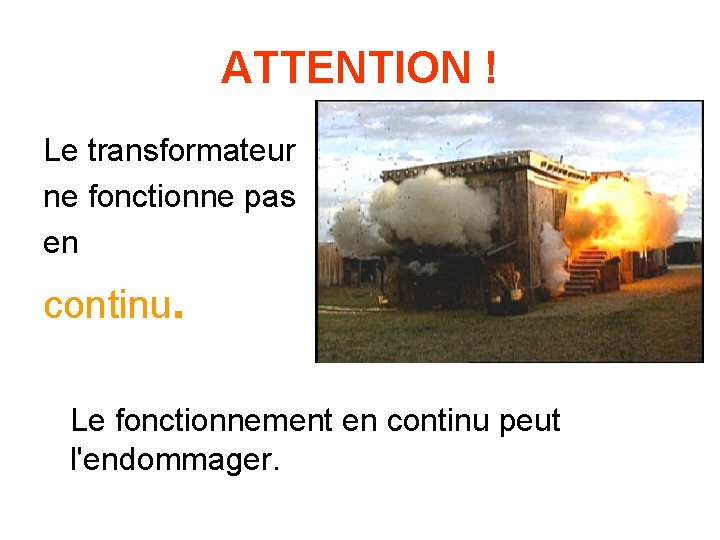

ATTENTION ! Le transformateur ne fonctionne pas en continu. Le fonctionnement en continu peut l'endommager.

Le transformateur monophasé est constitué de trois parties. • Un circuit magnétique formé de tôles minces en acier au silicium. Noyau Bobine à N 1 spires Bobine à N 2 spires • Une bobine primaire à N 1 spires. • Une bobine secondaire à N 2 spires.

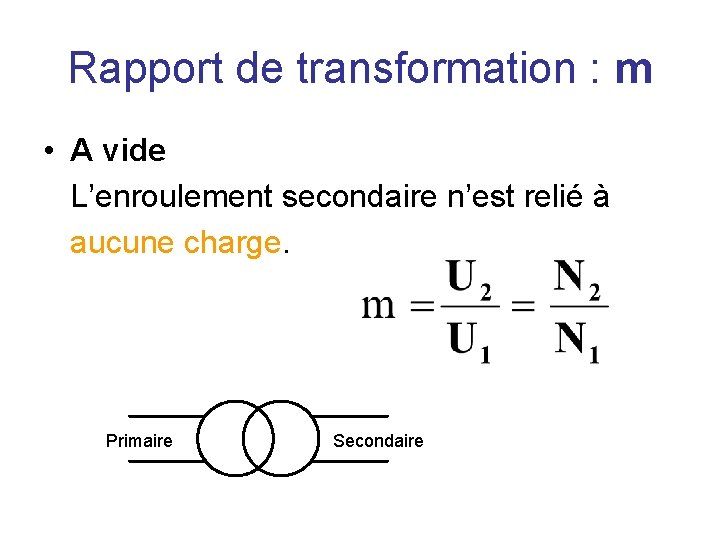

Rapport de transformation : m • A vide L’enroulement secondaire n’est relié à aucune charge. Primaire Secondaire

Rapport de transformation : m • En charge Au voisinage des conditions nominales : Le courant et la tension sont inversement proportionnels. Primaire Secondaire

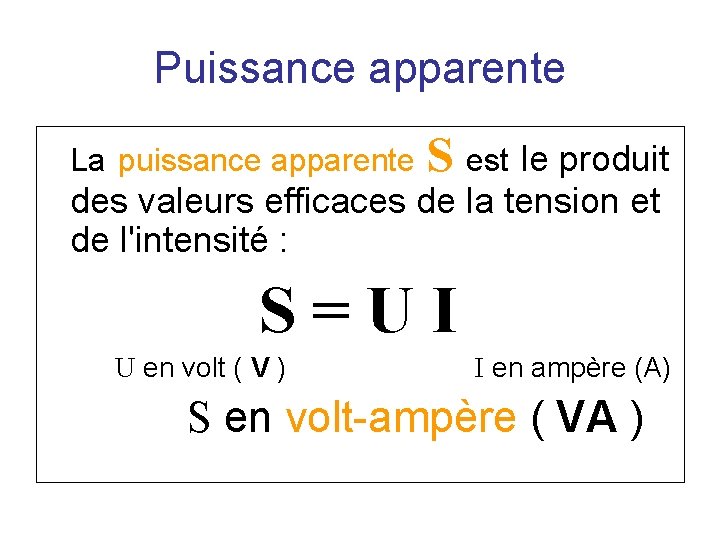

Puissance apparente La puissance apparente S est le produit des valeurs efficaces de la tension et de l'intensité : S=UI U en volt ( V ) I en ampère (A) S en volt-ampère ( VA )

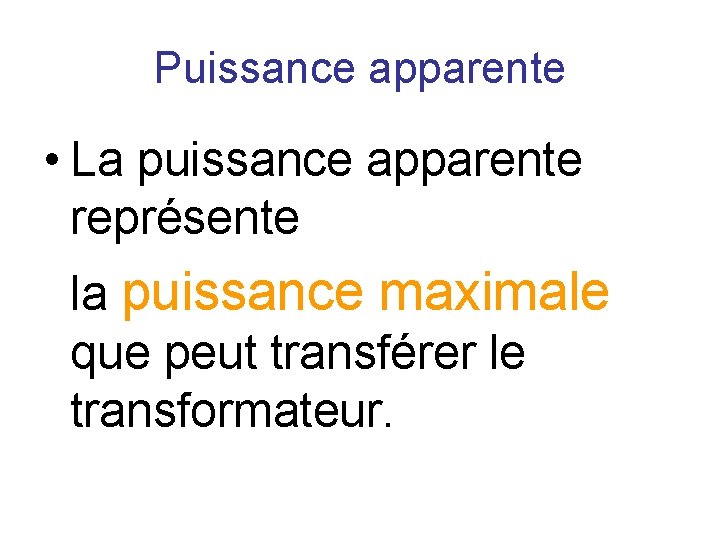

Puissance apparente • La puissance apparente représente la puissance maximale que peut transférer le transformateur.

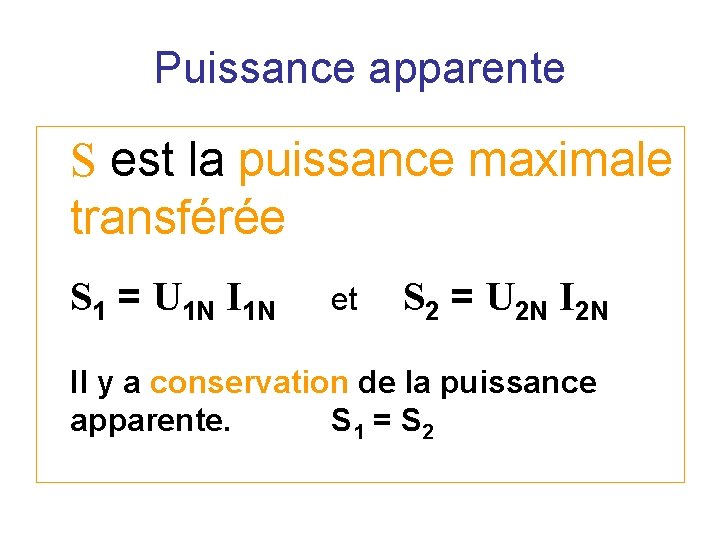

Puissance apparente S est la puissance maximale transférée S 1 = U 1 N I 1 N et S 2 = U 2 N Il y a conservation de la puissance apparente. S 1 = S 2

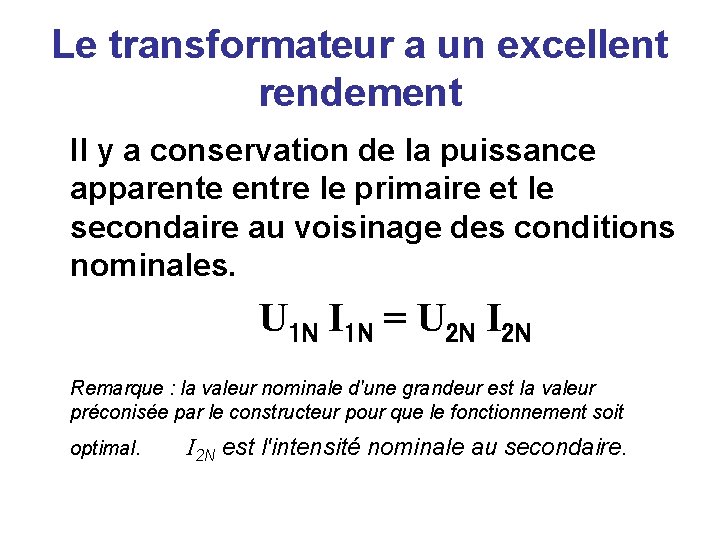

Le transformateur a un excellent rendement Il y a conservation de la puissance apparente entre le primaire et le secondaire au voisinage des conditions nominales. U 1 N I 1 N = U 2 N I 2 N Remarque : la valeur nominale d'une grandeur est la valeur préconisée par le constructeur pour que le fonctionnement soit optimal. I 2 N est l'intensité nominale au secondaire.
