LE TRAJET DE L ’EAU DE LA LOIRE A NOTRE ROBINET COMMENT RENDRE L ’EAU POTABLE?

VISITE REALISEE LE 19 AVRIL 2006 l A l ’usine de La Roche à Nantes Par la classe de 2 MHPE

CAPTAGE DE L ’EAU l L ’eau de Loire est captée à 15 Km en amont de Nantes à Mauves( à Nantes c ’est possible mais l ’eau est salée)L ’eau passe à travers des grilles pour la débarrasser des gros déchets(poisson, branche…)

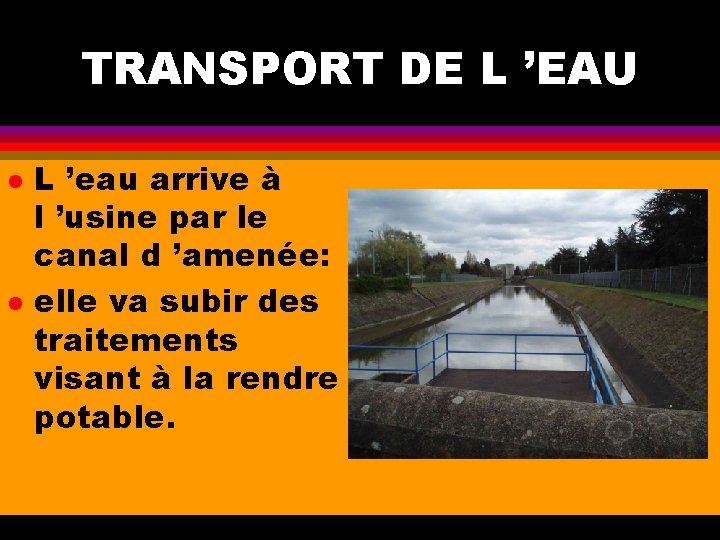

TRANSPORT DE L ’EAU l l L ’eau arrive à l ’usine par le canal d ’amenée: elle va subir des traitements visant à la rendre potable.

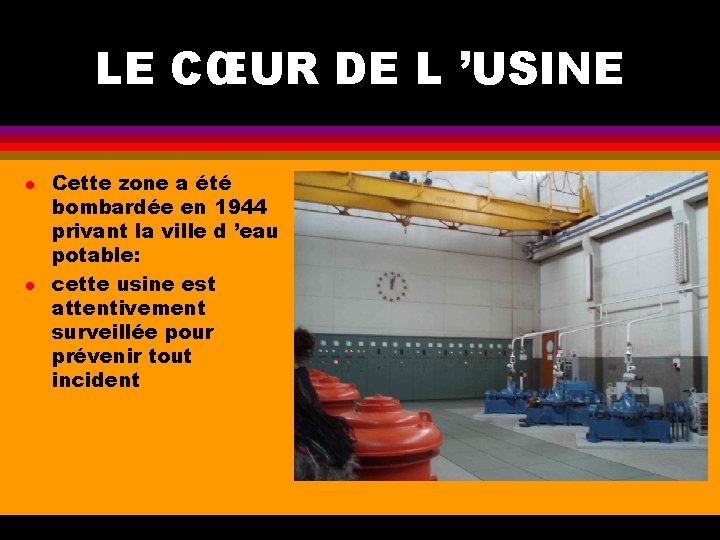

LE CŒUR DE L ’USINE l l Cette zone a été bombardée en 1944 privant la ville d ’eau potable: cette usine est attentivement surveillée pour prévenir tout incident

ARRIVEE DE L ’EAU l Pompage de l ’eau du canal par les pompes bleues

DEPART DE L ’EAU l Départ de l ’eau potable par les pompes oranges

LES TRAITEMENTS l Que se passe t ’il dans cette usine entre l ’arrivée de l ’eau et son départ vers nos robinets?

DESINFECTER L ’EAU l Préozonation

PREOZONATION l L ’ozone est un gaz désinfectant dont le temps d ’action est de 4 minutes, il est fabriqué sur place car il est instable et intransportable, il est mis en contact avec l ’eau au travers de disques poreux de pierre ponce

FILTRATION SUR CHARBON l En cas de teneur trop élevée en nitrate et engrais, l ’eau en est débarrassée par passage sur des filtres à charbon: c ’est rare (1 ou 2 fois par an)

FLOCULATION l Coagulation des protéines des êtres vivants tués par l ’ozone grâce au sulfate d ’aluminium: il y a formation de flocons blancs

NETTOYAGE DE L ’EAU l Les flocons lourds sont récupérés par décantation, ils seront utilisés comme engrais

NETTOYAGE DE L ’EAU l Les petits flocons vont être récupérés par des filtres à sable

DESINFECTION l postozonation

PRESENTATION DE L ’EAU l l Désodorisation Décoloration Goût neutre L ’eau passe sur un filtre à charbon.

TRANSPORT ET STOCKAGE l L ’eau va recevoir 1 goutte de chlore pour 1000 l afin d ’assurer son transport d ’une durée de 24 heures et son stockage en toute sécurité microbienne

ARRIVEE DE L ’EAU POTABLE CHEZ NOUS l En fonction des besoins, l ’eau est puisée dans les réservoirs et arrive à notre robinet Raccord individuel Borne incendie Raccord de la ville
