Le Système BEWATOR C’est un un système domotique modulaire qui comprend: permet de: Contrôler des accès ( bâtiments, parkings, ascenseurs ) Une unité de commande (PC) interfaces de communications (SR 32 i) contrôleurs de portes (DC 11) capteurs intelligents interfaces d’entrées sorties (IOR 6)
L’architecture BEWATOR Liaisons SR 32 i - PC Mode n° 1 Liaison série RS 485 Liaison série RS 232 La branche peut contenir de 1 à 16 SR 32 i
L’architecture BEWATOR Liaisons SR 32 i - PC Mode n° 2 Intranet(local) Liaison série RS 232
L’architecture BEWATOR Liaisons SR 32 i - PC Mode n° 3 Internet(mode m) Intranet(local)

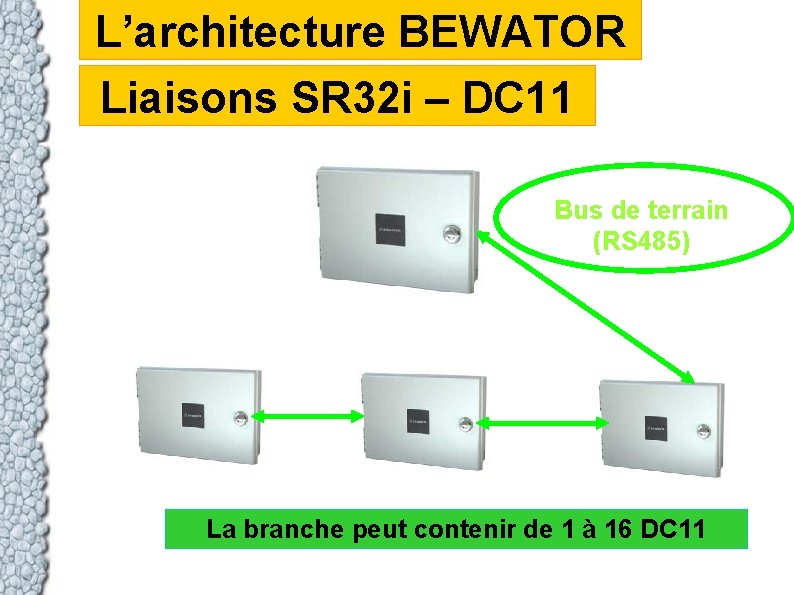

L’architecture BEWATOR Liaisons SR 32 i – DC 11 Bus de terrain (RS 485) La branche peut contenir de 1 à 16 DC 11
L’architecture BEWATOR Liaisons DC 11 - capteurs Bus de terrain Data / Clock 76 bits Code Clavier Badge de Lecteur magnétique Badges Badge Lecteurde de proximité badges Badge +code Lecteur clavier
Exemple d’exploitation en BTS SYSTEMES ELECTRONIQUES Contrôle d’accès pour un complexe sportif Champs technologiques associés: INFORMATIQUE TELECOMMUNICATIONS, TELEPHONIE Lycée LIVET Nantes Lycée APPERT Orvault
Présentation Une mairie souhaite améliorer la gestion des équipements sportifs de sa commune. Les buts du système sont : Permettre l'accès libre aux équipements pour les utilisateurs identifiés (codes, badges magnétiques, etc. ) Surveiller les accès à partir de la loge du gardien (éventuellement de la mairie) et ainsi éviter la dégradation des équipements Offrir un système de réservation à distance.

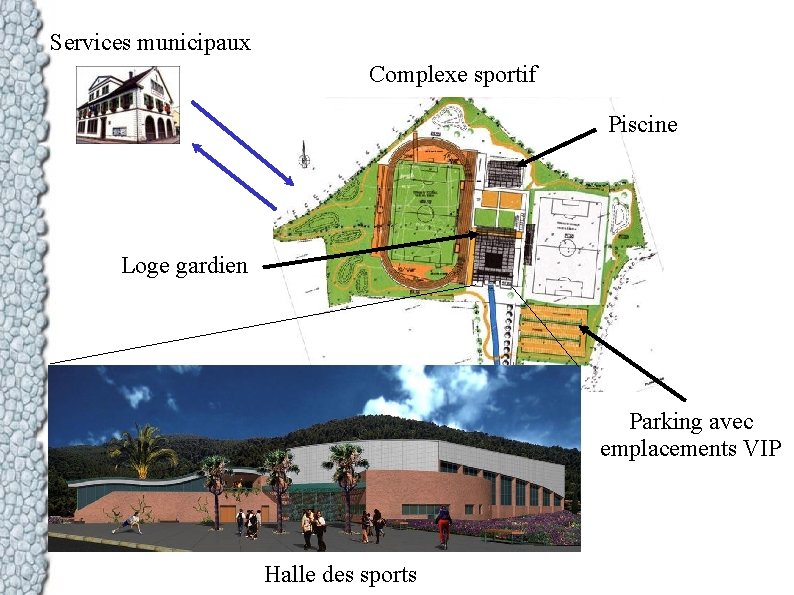

Services municipaux Complexe sportif Piscine Loge gardien Parking avec emplacements VIP Halle des sports

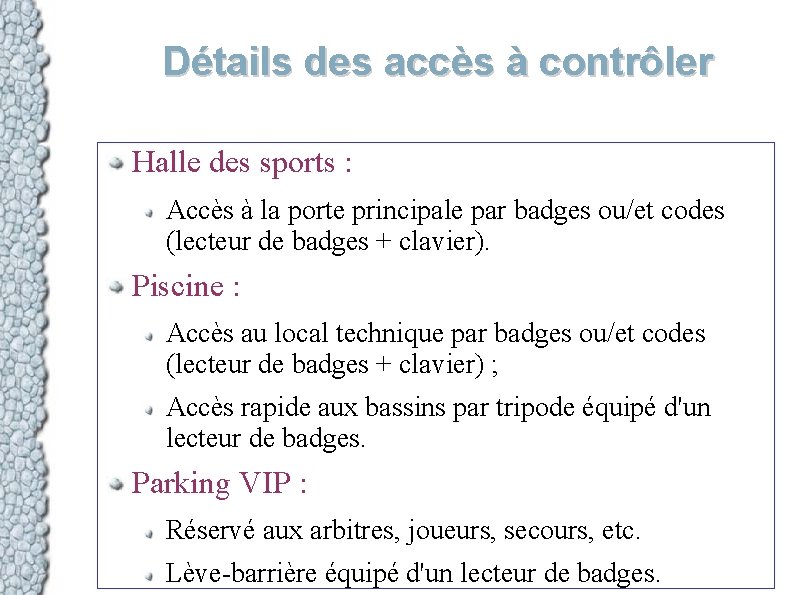

Détails des accès à contrôler Halle des sports : Accès à la porte principale par badges ou/et codes (lecteur de badges + clavier). Piscine : Accès au local technique par badges ou/et codes (lecteur de badges + clavier) ; Accès rapide aux bassins par tripode équipé d'un lecteur de badges. Parking VIP : Réservé aux arbitres, joueurs, secours, etc. Lève-barrière équipé d'un lecteur de badges.
Services municipaux Complexe sportif Réseau Internet Piscine Réseau Ethernet Loge gardien Parking avec emplacements VIP Halle des sports Bus de terrain
Présentation de l'installation
Architecture générale Lieux Services municipaux Loge gardien Complexe sportif : Halle des sports Piscine Halle des sports : porte principale parking VIP: Lève barrière Piscine : local technique tripode Niveaux Administration centrale Contrôle d'accès Capteurs et Actionneurs Équipements du système PC Gestionnaire de sécurité Concentrateurs de segments SR 32 i (interfaces de transmission et de traitement de l'information) Contrôleurs de porte DC 11 Lecteurs de badges de proximité (BC 43, Pr 500) Tripode, lève barrière, verrouillage de porte
Diagramme sagittal ABONNE LECTEUR DE BADGES CLAVIER PORTE GARDIEN HALLE DES SPORTS PC GESTIONNAIRE DE SECURITE LECTEUR DE BADGES TRIPODE ELEMENTS DE TRANSMISSION ET DE TRAITEMENT DE L'INFORMATION PISCINE LECTEUR DE BADGES PARKING LEVE BARRIERE PORTE VIP TECHNICIEN LECTEUR DE BADGES CLAVIER
Diagramme sagittal détaillé ABONNE LECTEUR DE BADGES CLAVIER PORTE GARDIEN HALLE DES SPORTS DC 11 LECTEUR DE BADGES PC GESTIONNAIRE DE SECURITE SR 32 i DC 11 LECTEUR DE BADGES HUB TRIPODE PISCINE DC 11 SR 32 i DC 11 PARKING LEVE BARRIERE PORTE VIP TECHNICIEN LECTEUR DE BADGES CLAVIER
Architecture générale : Niveaux de commande/contrôle Niveau administration centrale Établissement et transfert des plannings d'accès aux équipements Établissement et transfert des plannings de réservation Affectation des badges et codes d'accès Surveillance de l'utilisation des équipements Les réseaux Ethernet et Internet permettent la circulation de l'information
Architecture générale : Niveaux de commande/contrôle niveau de contrôle de l'accès : liaison entre le niveau des capteurs/actionneurs et le niveau administration centrale ; Connecté à la fois sur le réseau Ethernet « administration » et sur le bus de terrain ; Les informations issues du bus de terrain sont collectées en « temps réel » , puis analysées afin d'appliquer des décisions locales (accès autorisé) ; Le réseau Ethernet permet de recevoir la configuration, les ordres, etc. remonter les événements issus du terrain (ouvertures, fermetures, alarmes, etc. )
Architecture générale : Niveaux de commande/contrôle Niveau capteurs et actionneurs : Les capteurs et actionneurs sont reliés entre eux et au niveau supérieur par un bus de terrain ; capteurs simples : détecteur d'ouverture ; capteurs intelligents : lecteur de badges de proximité ; actionneurs : porte à verrouillage par ventouse, lèvebarrière, tripode.
ACTIONNEURS POSSIBLES Ventouse électro-magnétique de porte : Assure la fermeture de la porte ; Supporte un effort de 300 Kg. Lève-Barrière et du détecteur d'obstacles : Autorise l'accès au parking VIP pour les personnes munies d'un badge ; Autorise la sortie libre du parking. Tripode piscine Autorise l'accès rapide aux bassins pour les personnes munies d'un badge.
Capteurs Clavier/Lecteur de badges de proximité (BC 43 prox / Pr 500) : Extrait le numéro d'un badge par lecture de proximité ; Transmet le numéro au contrôleur de porte DC 11 ; Transmet le code des touches saisies au clavier au DC 11 BC 43

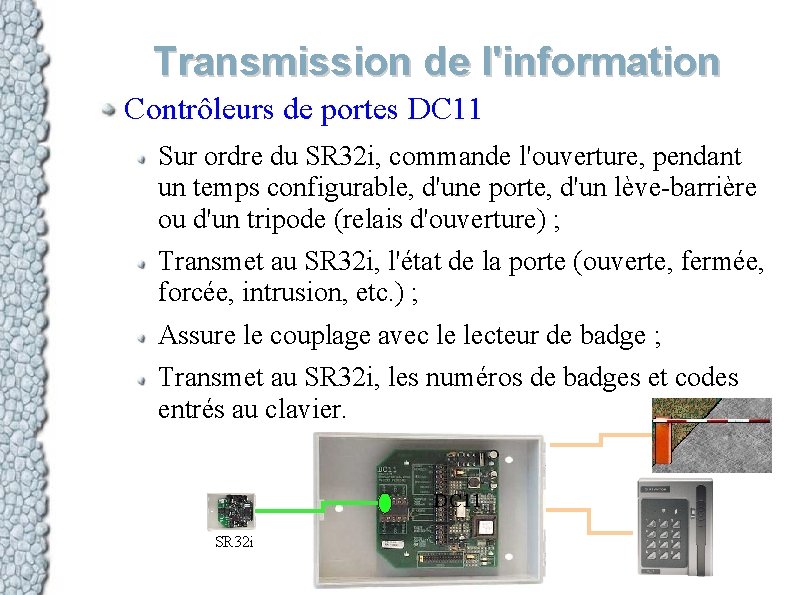

Transmission de l'information Contrôleurs de portes DC 11 Sur ordre du SR 32 i, commande l'ouverture, pendant un temps configurable, d'une porte, d'un lève-barrière ou d'un tripode (relais d'ouverture) ; Transmet au SR 32 i, l'état de la porte (ouverte, fermée, forcée, intrusion, etc. ) ; Assure le couplage avec le lecteur de badge ; Transmet au SR 32 i, les numéros de badges et codes entrés au clavier. DC 11 SR 32 i
Transmission et traitement de l'information Concentrateurs de segments (interfaces de communication) SR 32 i : Stocke la configuration du contrôle d'accès pour chaque zone (portes, badges, codes secret, plannings) ; Contrôle les accès des cas suivants : en ligne avec le gestionnaire de sécurité ou hors-ligne ; avec ou sans alimentation secteur (batterie). Stocke et émet les événements (accès, intrusion, etc. ) émet les événements au gestionnaire de sécurité s'il est en ligne. DC 11 Hub Gestionnaire de sécurité SR 32 i
MAQUETTES permettant le câblage de l'ensemble Concentrateur de segments SR 32 i Clavier/lecteur de badges BC 43 Alimentation sauvegardée de l'ensemble des modules Contrôleur de portes DC 11
Transmission de l'information Hub : Permet d'établir une liaison Ethernet entre le Gestionnaire de sécurité et les concentrateurs SR 32 i. Hub Gestionnaire de sécurité SR 32 i
Transmission de l'information PC gestionnaire de sécurité : Configure le contrôle d'accès au complexe sportif ; Supervise les installations (journaux d'événements) ; Contrôle l'accès des portes à distance. Hub SR 32 i Gestionnaire de sécurité

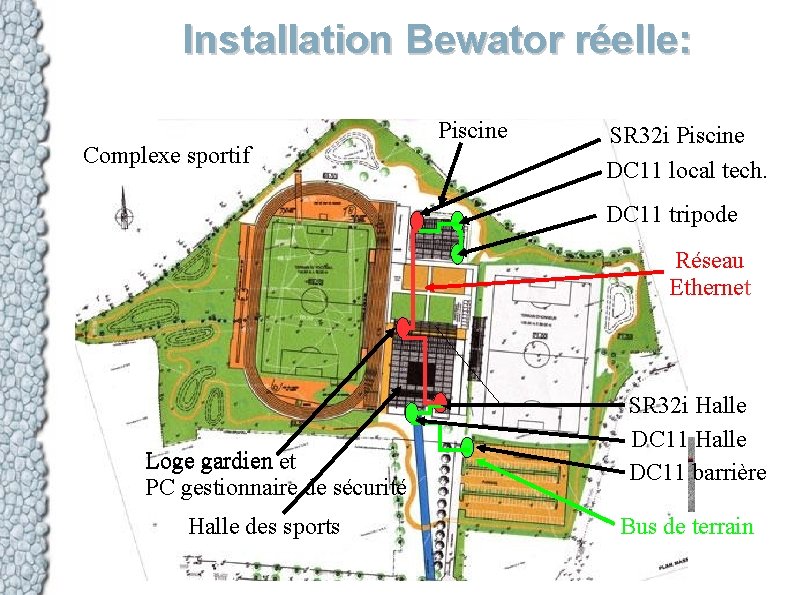

Installation Bewator réelle: Complexe sportif Piscine SR 32 i Piscine DC 11 local tech. DC 11 tripode Réseau Ethernet Loge gardien et PC gestionnaire de sécurité Halle des sports SR 32 i Halle DC 11 barrière Bus de terrain
Ensemble de maquettes avec extension possible modem série / autocommutateur PC distant Modem Auto commutateur Alimentation et SR 32 i DC 11 et clavier/lecteur de badge Hub Gestionnaire de sécurité Tripode

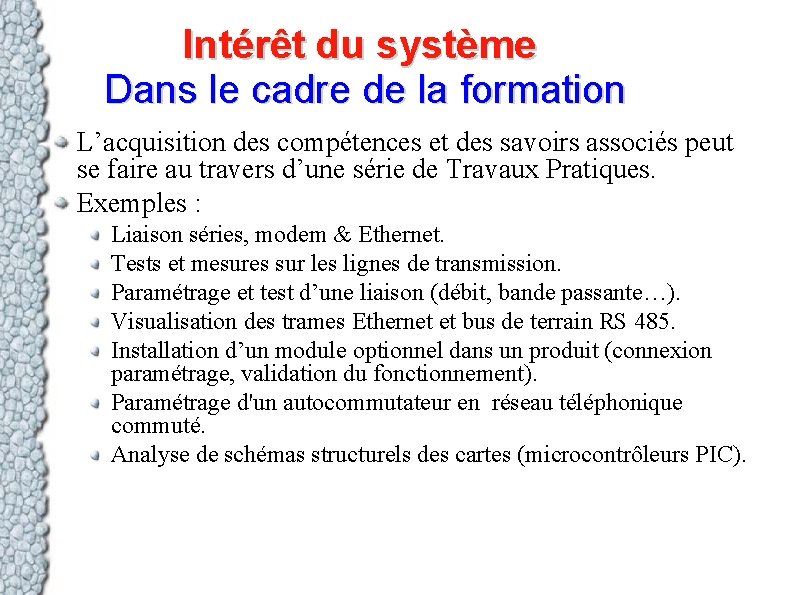

Intérêt du système Dans le cadre de la formation L’acquisition des compétences et des savoirs associés peut se faire au travers d’une série de Travaux Pratiques. Exemples : Liaison séries, modem & Ethernet. Tests et mesures sur les lignes de transmission. Paramétrage et test d’une liaison (débit, bande passante…). Visualisation des trames Ethernet et bus de terrain RS 485. Installation d’un module optionnel dans un produit (connexion paramétrage, validation du fonctionnement). Paramétrage d'un autocommutateur en réseau téléphonique commuté. Analyse de schémas structurels des cartes (microcontrôleurs PIC).
Pour atteindre les compétences M 1: Installer et ou configurer un nouvel équipement ou produit. M 2 : Valider le bon fonctionnement de l’équipement ou du produit. M 3 : Détecter le ou les composants ou les constituants défectueux. M 4 : Remplacer le ou les constituants défectueux T 1 : Effectuer des tests en conformité avec une procédure établie sur une maquette.
Exemple d’activité formatrice Activités : Tester le bon fonctionnement du produit livré par le fournisseur en validant les spécifications annoncées. Définir selon les spécifications demandées par le client les modules à implanter. Implanter les modules (connexion, paramétrage). Respecter les procédures de mise en service. Analyse d’un dysfonctionnement et dépannage.
ACHAT DU MATERIEL Les maquettes SR 32 i et DC 11 sont disponibles à la vente Coût approximatif : 4500 €ttc (30 000 F) (sans les PC, ni les actionneurs, ni les modems). Contacter la société BOSCH SECURITE : philippe. cossec@fr. bosch. com ou le lycée LIVET à l'adresse suivante : -se. livet@laposte. net bts
