Le réseau téléphonique Pourquoi faut-il un réseau ? La structure du réseau Comment se déroule un appel téléphonique Le réseau numérique à intégration de service (Numéris) Les réseaux intelligents 1

Pourquoi faut-il un réseau ? La meilleure méthode serait de relier les correspondants 2 à 2 S ’il y a n correspondants, il faut lignes et le poste de chacun comporte n-1 lignes Même avec 1000 abonnés, c’est IMPOSSIBLE 2

La solution pratique Un réseau en étoile Chaque abonné n ’est relié que par UNE ligne Mais il faut un COMMUTATEUR pour créer une liaison 3 entre abonnés

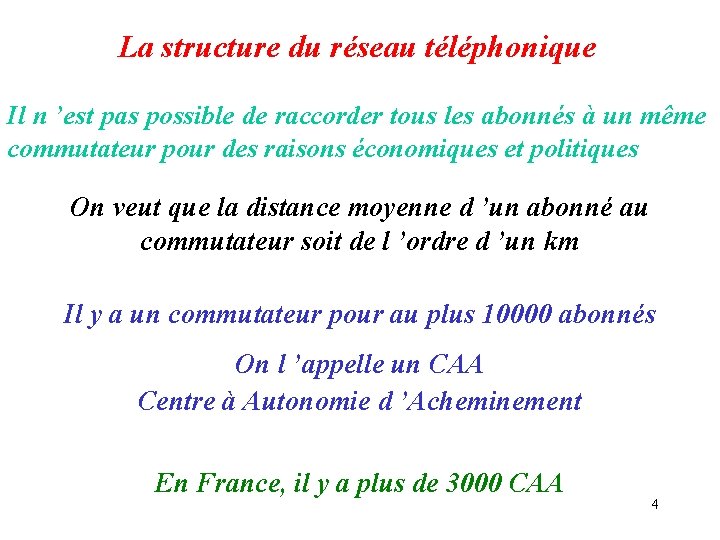

La structure du réseau téléphonique Il n ’est pas possible de raccorder tous les abonnés à un même commutateur pour des raisons économiques et politiques On veut que la distance moyenne d ’un abonné au commutateur soit de l ’ordre d ’un km Il y a un commutateur pour au plus 10000 abonnés On l ’appelle un CAA Centre à Autonomie d ’Acheminement En France, il y a plus de 3000 CAA 4

La structure du réseau téléphonique Pour créer un réseau national, il faut relier les CAA par un autre réseau en étoile avec des commutateurs dits de Transit Secondaire ou CTS Les lignes de ce réseau sont de haute qualité et transmettent 5 simultanément de nombreuses conversations

La structure du réseau téléphonique Il y a environ 150 CTS qui sont reliés par un 3ème réseau en étoile avec des commutateurs de transit primaire (CTP). . . Qui sont tous reliés entre eux Les fils reliant les CTP sont de très haute qualité En France, il y a moins de 10 CTP 6

La structure du réseau téléphonique Pour joindre un correspondant, il faut trouver un chemin à travers 6 commutateurs au plus (8 pour l ’étranger) CTI CTP CTS CAA Abonné 7

Une contrainte : la numérotation Pour joindre un correspondant, il faut lui attribuer un numéro unique qui rend le chemin facile à trouver automatiquement Préfixe international Numéro du CAA Numéro de l ’abonné 3 3 (0) 1 4 9 4 0 3 0 0 0 8

Le plan de numérotation La numérotation est raisonnée A l ’international, le premier numéro donne le continent 9

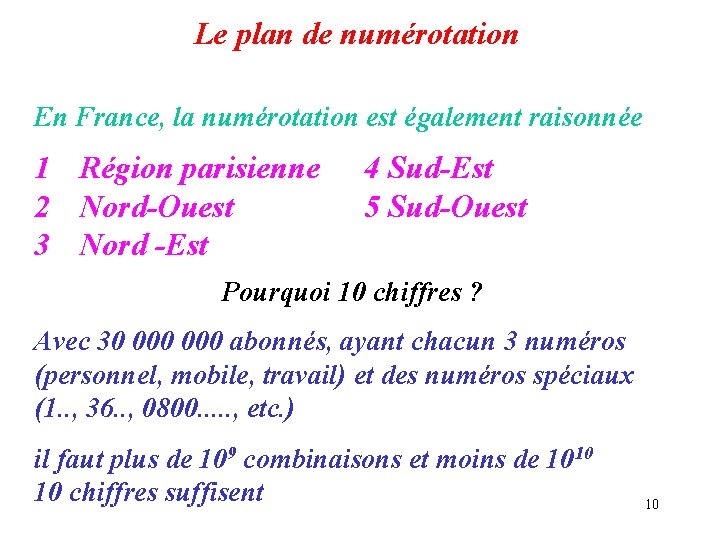

Le plan de numérotation En France, la numérotation est également raisonnée 1 Région parisienne 2 Nord-Ouest 3 Nord -Est 4 Sud-Est 5 Sud-Ouest Pourquoi 10 chiffres ? Avec 30 000 abonnés, ayant chacun 3 numéros (personnel, mobile, travail) et des numéros spéciaux (1. . , 36. . , 0800. . . , etc. ) il faut plus de 109 combinaisons et moins de 1010 10 chiffres suffisent 10

Les moyens de transmission utilisés Entre l ’abonné et le CAA, on utilise 2 fils (paire torsadée) Un seul fil transporte l ’information de et vers le CAA A partir des CAA, on utilise d ’autres moyens -le coaxial -les liaisons hertziennes et satellitaires -les fibres optiques 11

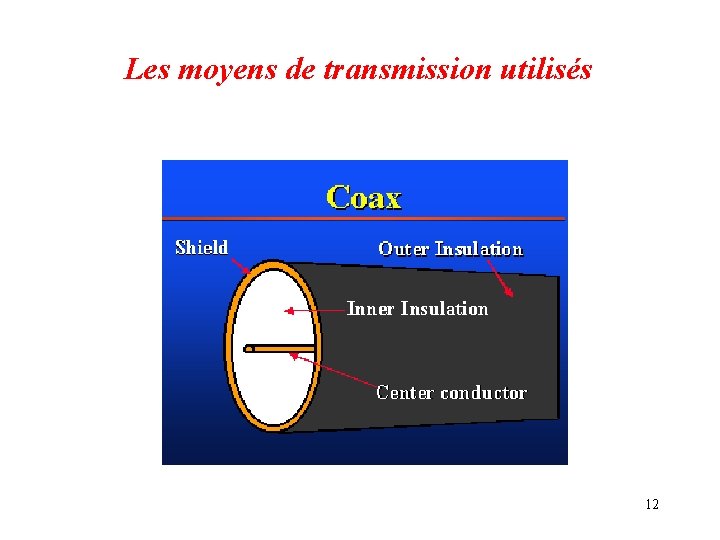

Les moyens de transmission utilisés 12

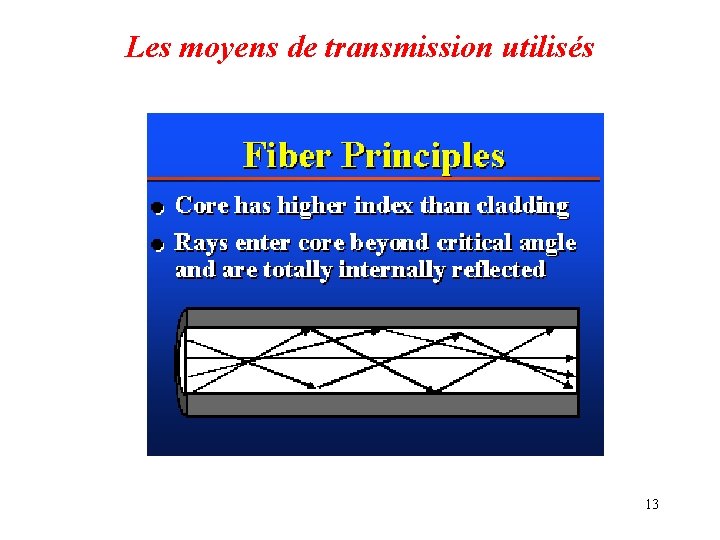

Les moyens de transmission utilisés 13

Les moyens de transmission utilisés Plus le cœur de la fibre est petit, plus on peut transporter d ’information 14

Comment se déroule un appel téléphonique Il y a 3 phases dans un appel téléphonique -la recherche du correspondant -la conversation -la libération des lignes Chacune de ces phases (notamment la première et la dernière) est accompagnée d ’échanges de signaux entre les éléments du réseau Plus ce sera rapide, plus le client sera content et moins la facture sera élevée C ’est le rôle de la signalisation 15

La signalisation au départ du combiné téléphonique Au décrochage, un contact se ferme pour alerter le CAA qui envoie en retour la tonalité d ’invitation à numéroter 16

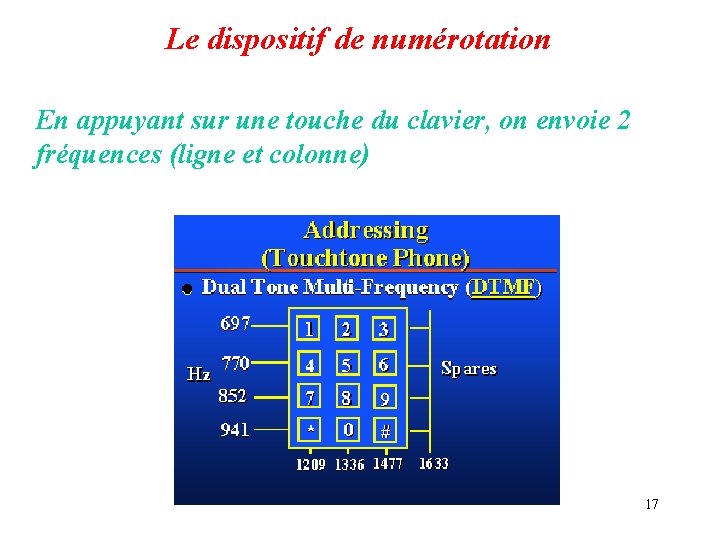

Le dispositif de numérotation En appuyant sur une touche du clavier, on envoie 2 fréquences (ligne et colonne) 17

La signalisation entre centraux A partir du numéro qui a été composé, chaque central (CAA, CTS, CTP, CTI) peut connaître la direction que devra suivre l ’appel Les centraux vont alors échanger des signaux indiquant au moins le numéro du correspondant recherché (et plus si on a le temps) et réserver un canal pour la future conversation Par sécurité, il y a toujours accusé de réception de la part du central appelé 18

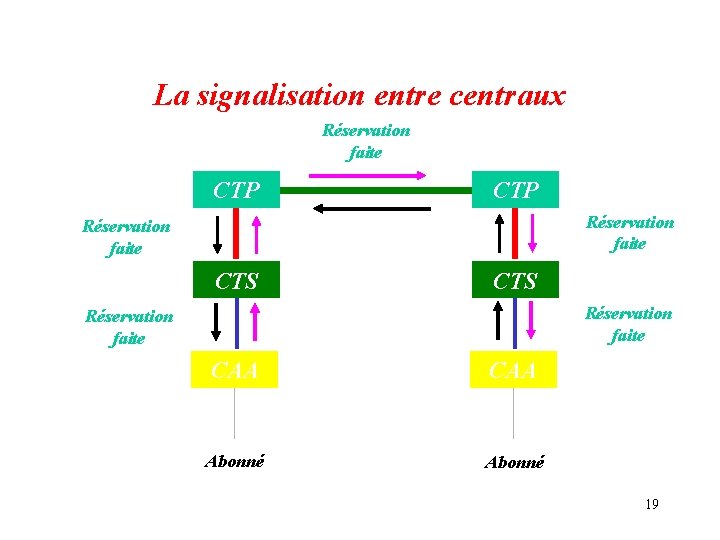

La signalisation entre centraux Réservation faite CTP Réservation faite CTS Réservation faite CAA Abonné 19

La signalisation au niveau du CAA du numéro demandé Si le correspondant est libre (ou a le double appel), le CAA envoie une sonnerie vers les deux correspondants de façon indépendante Si le correspondant est occupé, le CAA libère les lignes retenues et c ’est le CAA de départ qui envoie la tonalité d ’occupation 20

Que se passe-t-il lorsque le correspondant décroche ? Comme pour l ’appel, un contact se ferme pour indiquer le décrochage au CAA Ceci permet au CAA d ’arrêter les signaux de sonnerie Et alors ? Le CAA d ’arrivée envoie au CAA de départ les informations de taxation Et on commence à payer 21

Commence-t-on à parler immédiatement ? NON Avant de parler, il y a échange d ’information entre les correspondants pour vérifier que la ligne fonctionne bien et savoir quelle langue on va utiliser Allo Pronto Mushi mushi Weï weï etc. 22

Et on parle Etc. . . Durée moyenne : 200 s 23

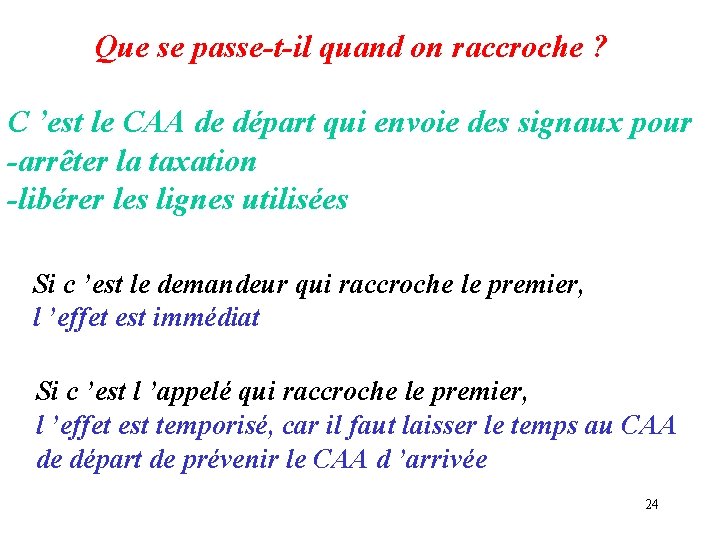

Que se passe-t-il quand on raccroche ? C ’est le CAA de départ qui envoie des signaux pour -arrêter la taxation -libérer les lignes utilisées Si c ’est le demandeur qui raccroche le premier, l ’effet est immédiat Si c ’est l ’appelé qui raccroche le premier, l ’effet est temporisé, car il faut laisser le temps au CAA de départ de prévenir le CAA d ’arrivée 24

Les deux méthodes utilisées pour véhiculer la signalisation On utilise soit le canal qui sera réservé pour la conversation (in-band) soit un canal spécial Attention : il y a sans doute d ’autres méthodes 25

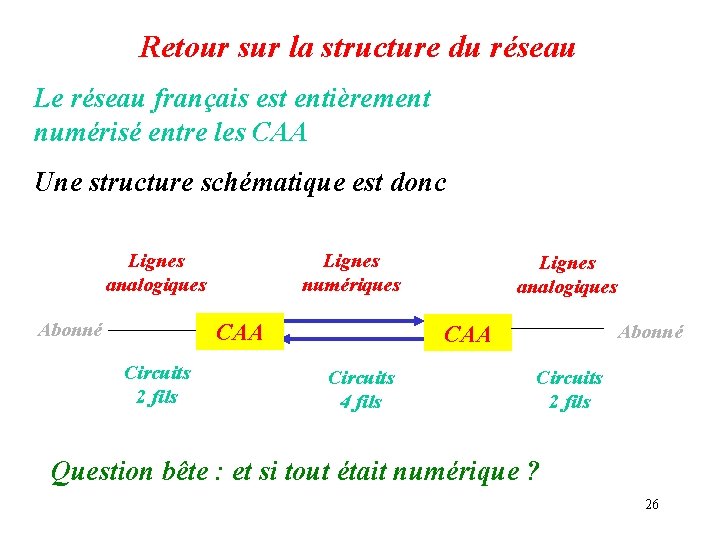

Retour sur la structure du réseau Le réseau français est entièrement numérisé entre les CAA Une structure schématique est donc Lignes analogiques Abonné Lignes numériques CAA Circuits 2 fils Lignes analogiques Abonné CAA Circuits 4 fils Circuits 2 fils Question bête : et si tout était numérique ? 26

Intérêt du tout-numérique Faible pour l ’abonné de base Il devrait avoir un CODEC en permanence, ce qui accroîtrait le coût de l ’abonnement Fort pour ceux qui utilisent souvent des données numériques, car ils peuvent utiliser directement ce que fournit le réseau à 64 kb/s et en faire ce qu ’ils veulent Remarque Il est préférable d ’avoir deux lignes à la fois pour conserver le téléphone et bénéficier des données numériques 27

Le tout-numérique s ’appelle RNIS Réseau Numérique à Intégration de Service ISDN Integrated Service Digital Network En France, la marque commerciale est NUMERIS 28

L ’accès primaire à Numéris L ’abonné possède : deux voies numériques à 64 kb/s pour échanger des données ou de la voix un canal à 16 kbps pour échanger la signalisation Ce canal sert à : -effectuer les appels -définir la fonction des appareils reliés au réseau -envoyer des données à basse cadence 29

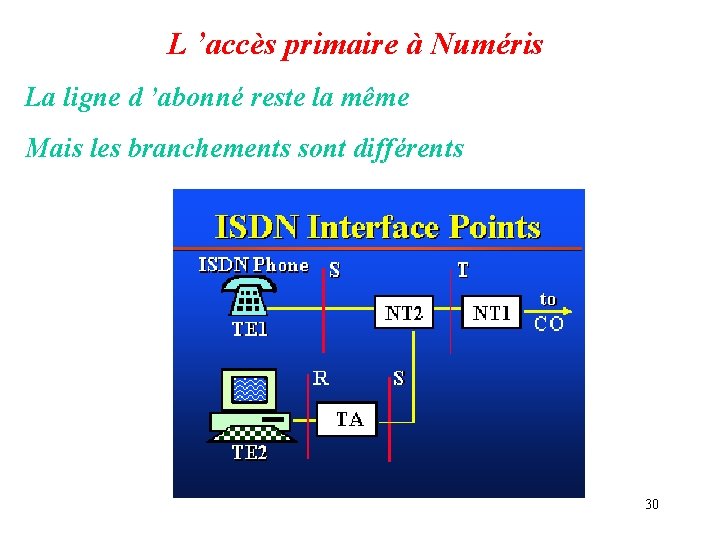

L ’accès primaire à Numéris La ligne d ’abonné reste la même Mais les branchements sont différents 30

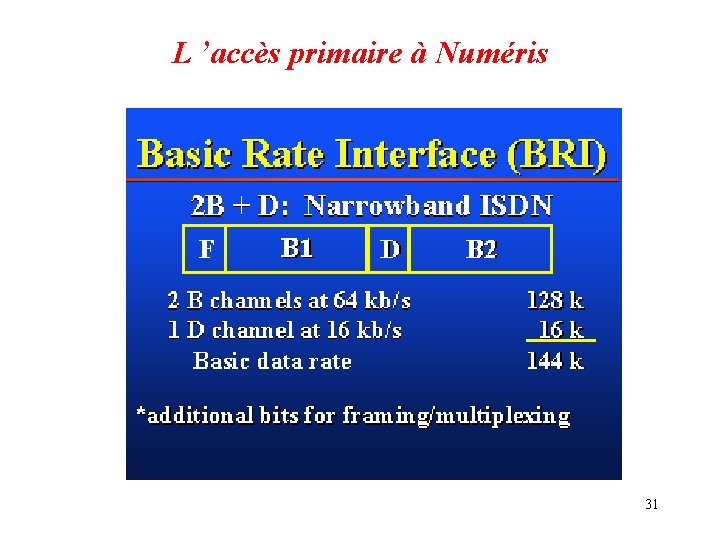

L ’accès primaire à Numéris 31

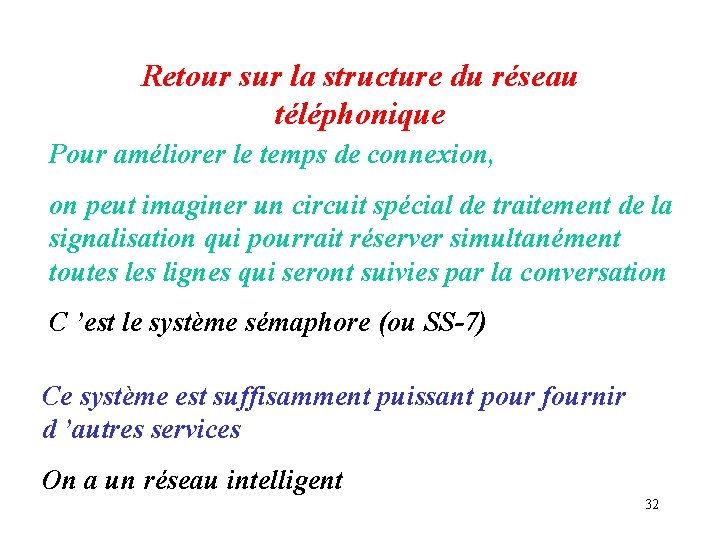

Retour sur la structure du réseau téléphonique Pour améliorer le temps de connexion, on peut imaginer un circuit spécial de traitement de la signalisation qui pourrait réserver simultanément toutes lignes qui seront suivies par la conversation C ’est le système sémaphore (ou SS-7) Ce système est suffisamment puissant pour fournir d ’autres services On a un réseau intelligent 32

Le système sémaphore 33

Le système sémaphore Réservé CTP Réservé CTS SS 7 Réservé CAA Abonné 34

Les réseaux intelligents Le système sémaphore est beaucoup plus rapide Il permet des échanges de messages plus longs et plus complets Un réseau intelligent utilise ces messages plus longs pour offrir de nouveaux services tels que -l ’identification de l ’appelant -les numéros en 0800 -la carte France-Télécom -le renvoi d ’appel -etc. 35

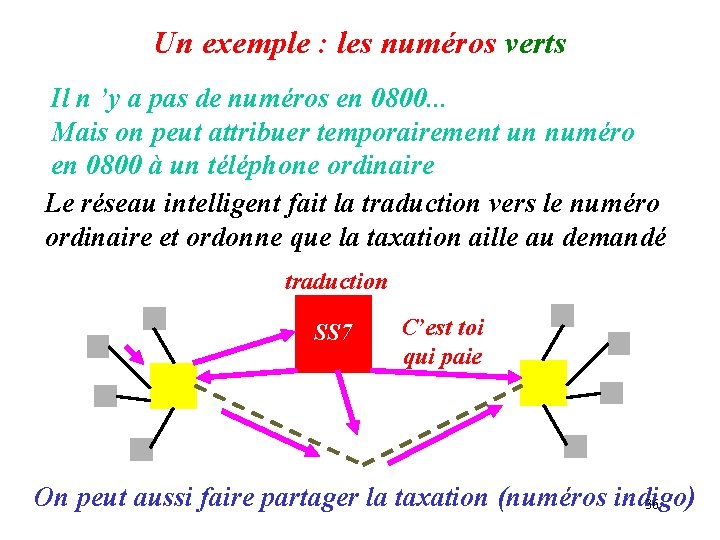

Un exemple : les numéros verts Il n ’y a pas de numéros en 0800. . . Mais on peut attribuer temporairement un numéro en 0800 à un téléphone ordinaire Le réseau intelligent fait la traduction vers le numéro ordinaire et ordonne que la taxation aille au demandé traduction SS 7 C’est toi qui paie On peut aussi faire partager la taxation (numéros indigo) 36

Un autre exemple La carte France Télécom Le système sémaphore établit une liaison entre 2 correspondants, mais fait payer le titulaire de la carte Titulaire Vérification de la carte Edition du ticket SS 7 Des sous ! Et on parle. . On raccroche 37
