LE RESERVOIR MASSAL FAYAT GROUP UNE PRESENCE MONDIALE

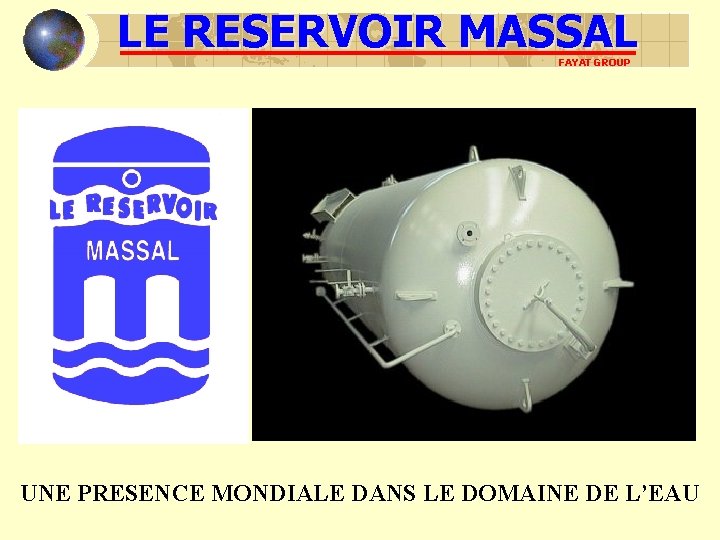

LE RESERVOIR MASSAL FAYAT GROUP UNE PRESENCE MONDIALE DANS LE DOMAINE DE L’EAU

LE RESERVOIR MASSAL FAYAT GROUP ACTIVITES Chaudronnerie : gammes de production Réservoirs pour air comprimé Vases d’expansion Réservoirs galvanisés avec ou sans vessie Réservoirs de maintien de pression Anti-bélier à vessie pour eaux potables Anti-bélier à vessie et Piège à Air pour eaux usées et pluviales

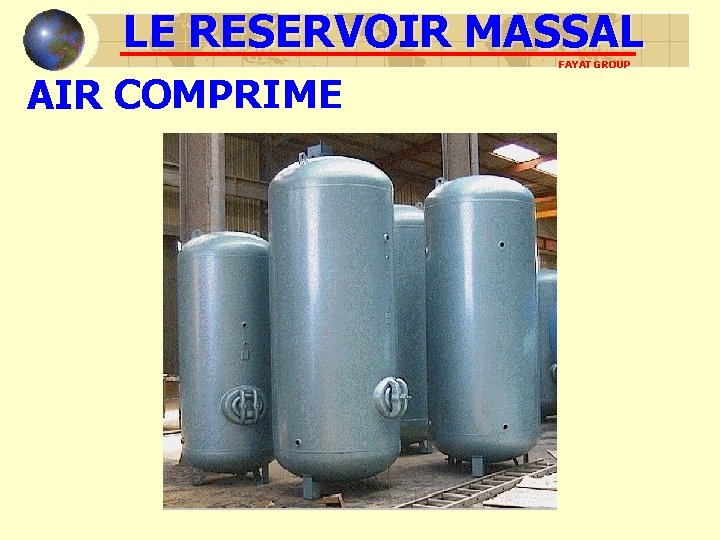

LE RESERVOIR MASSAL AIR COMPRIME FAYAT GROUP

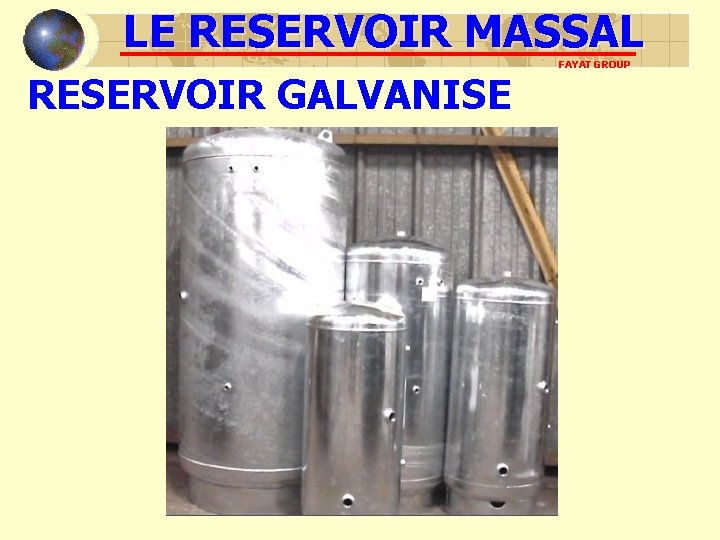

LE RESERVOIR MASSAL RESERVOIR GALVANISE FAYAT GROUP

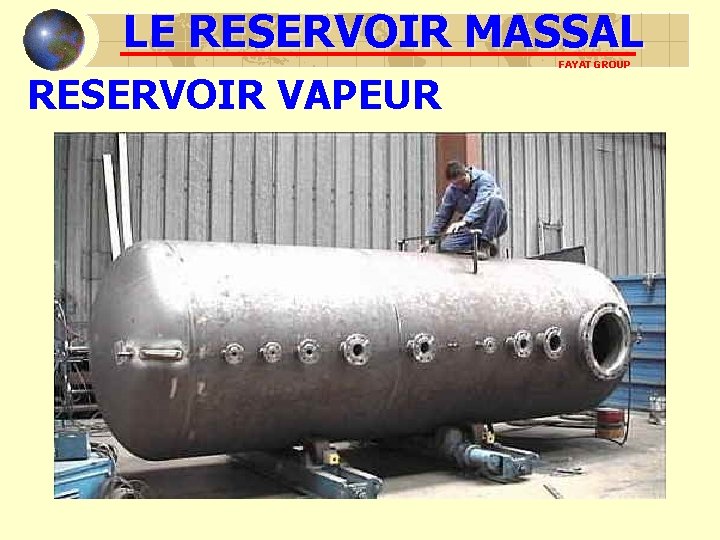

LE RESERVOIR MASSAL RESERVOIR VAPEUR FAYAT GROUP

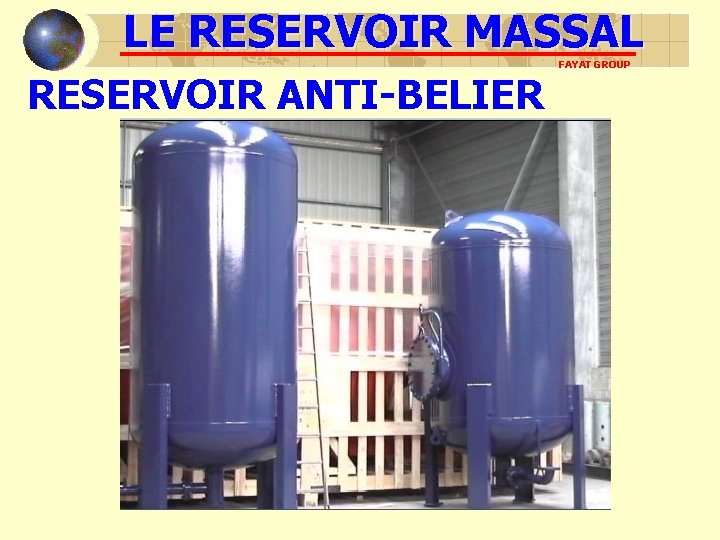

LE RESERVOIR MASSAL RESERVOIR ANTI-BELIER FAYAT GROUP

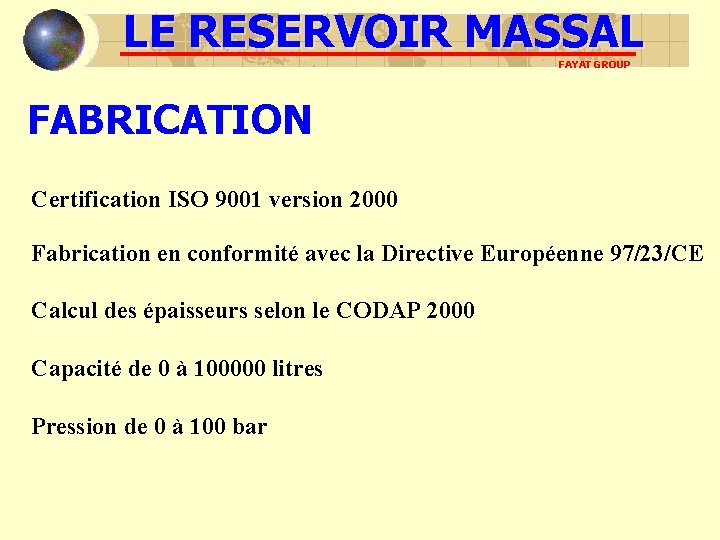

LE RESERVOIR MASSAL FAYAT GROUP FABRICATION Certification ISO 9001 version 2000 Fabrication en conformité avec la Directive Européenne 97/23/CE Calcul des épaisseurs selon le CODAP 2000 Capacité de 0 à 100000 litres Pression de 0 à 100 bar

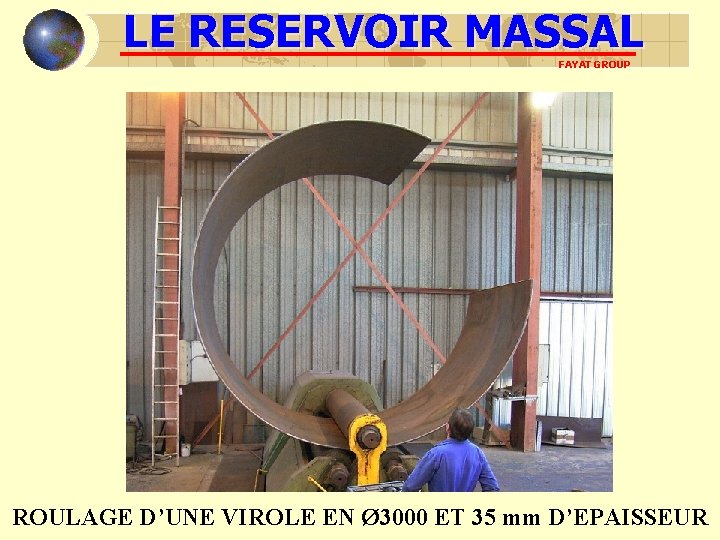

LE RESERVOIR MASSAL FAYAT GROUP ROULAGE D’UNE VIROLE EN Ø 3000 ET 35 mm D’EPAISSEUR

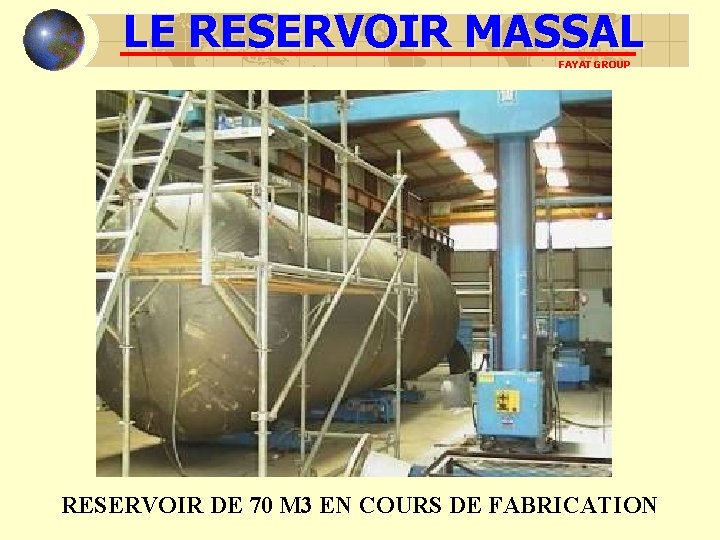

LE RESERVOIR MASSAL FAYAT GROUP RESERVOIR DE 70 M 3 EN COURS DE FABRICATION

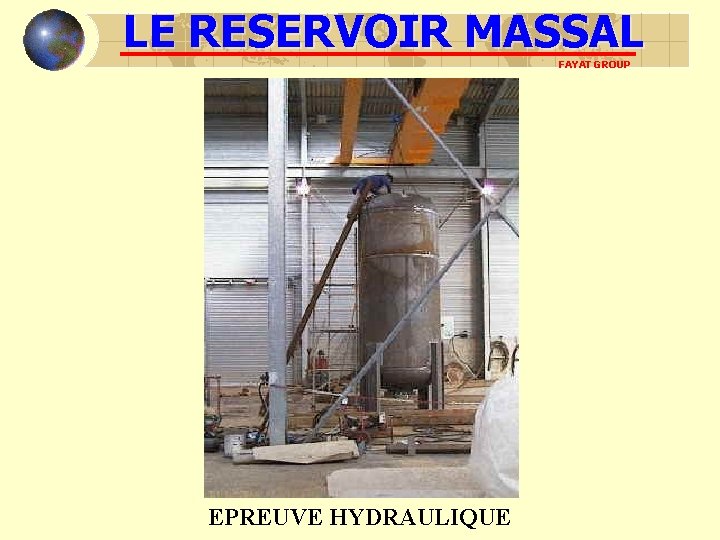

LE RESERVOIR MASSAL FAYAT GROUP EPREUVE HYDRAULIQUE

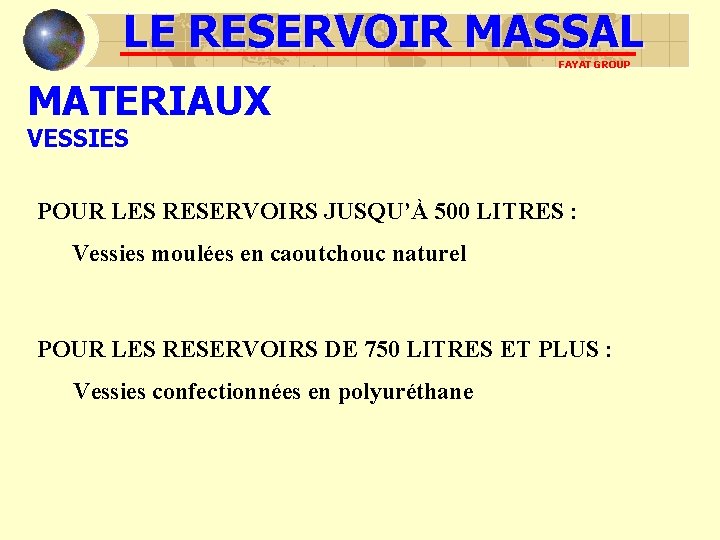

LE RESERVOIR MASSAL FAYAT GROUP MATERIAUX VESSIES POUR LES RESERVOIRS JUSQU’À 500 LITRES : Vessies moulées en caoutchouc naturel POUR LES RESERVOIRS DE 750 LITRES ET PLUS : Vessies confectionnées en polyuréthane

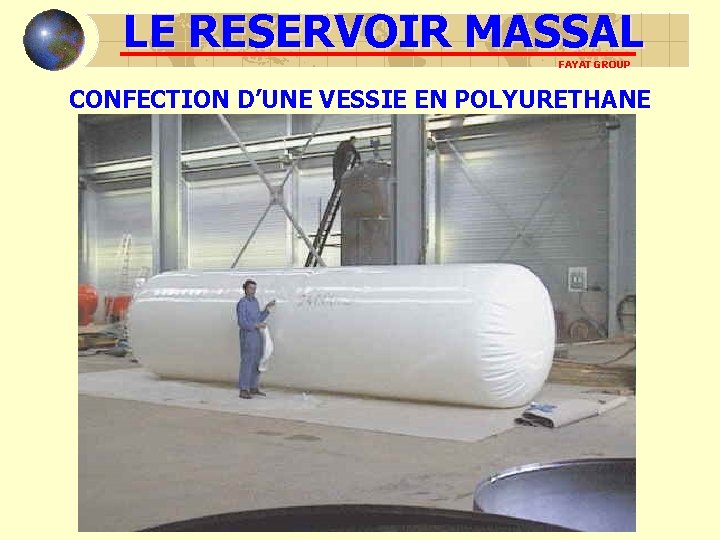

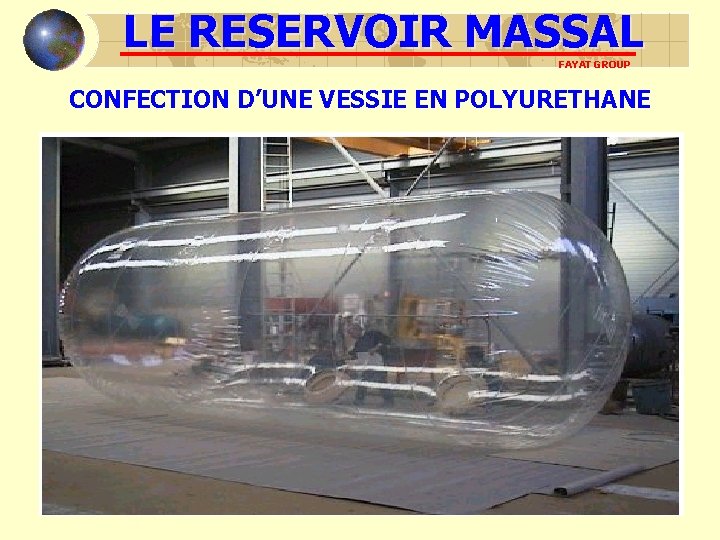

LE RESERVOIR MASSAL FAYAT GROUP CONFECTION D’UNE VESSIE EN POLYURETHANE

LE RESERVOIR MASSAL FAYAT GROUP CONFECTION D’UNE VESSIE EN POLYURETHANE

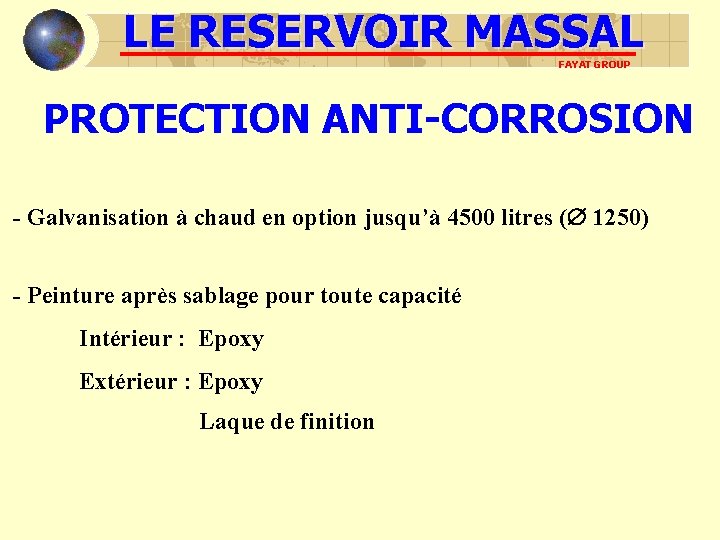

LE RESERVOIR MASSAL FAYAT GROUP PROTECTION ANTI-CORROSION - Galvanisation à chaud en option jusqu’à 4500 litres ( 1250) - Peinture après sablage pour toute capacité Intérieur : Epoxy Extérieur : Epoxy Laque de finition

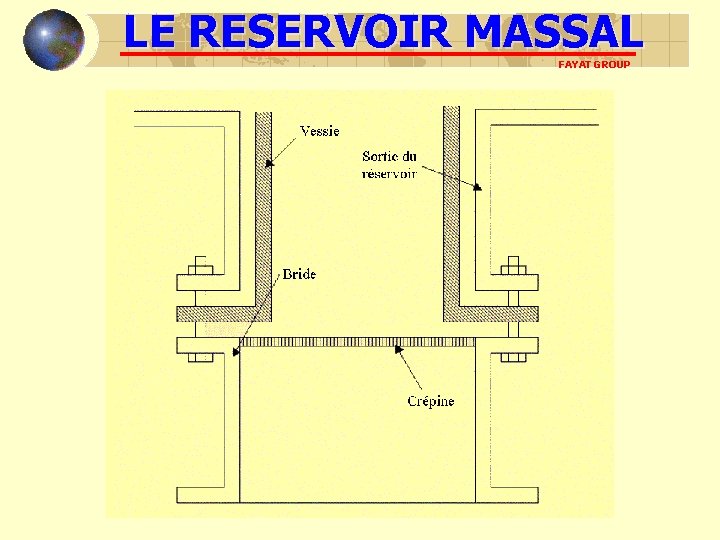

LE RESERVOIR MASSAL FAYAT GROUP

LE RESERVOIR MASSAL FAYAT GROUP

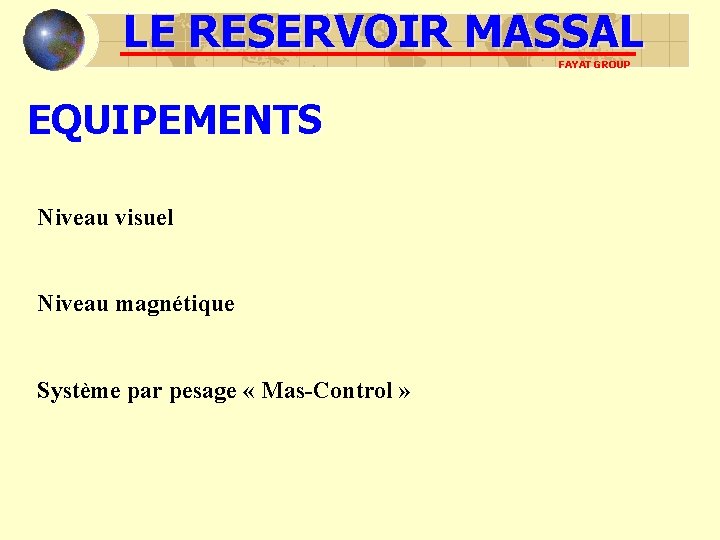

LE RESERVOIR MASSAL FAYAT GROUP EQUIPEMENTS Niveau visuel Niveau magnétique Système par pesage « Mas-Control »

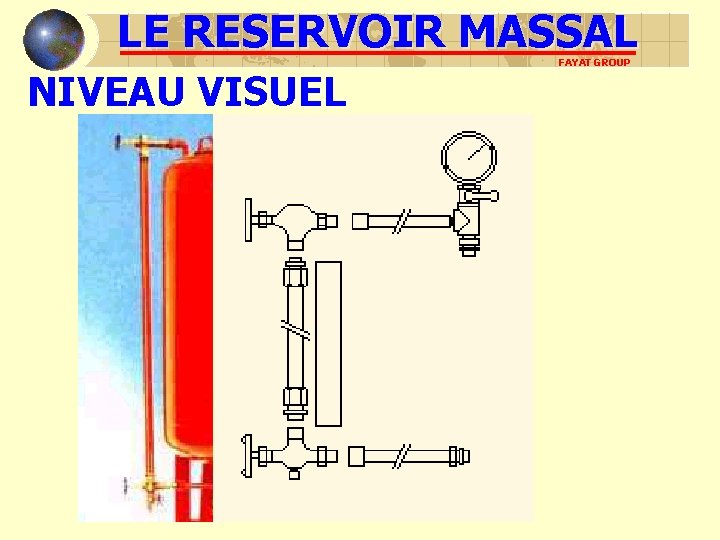

LE RESERVOIR MASSAL NIVEAU VISUEL FAYAT GROUP

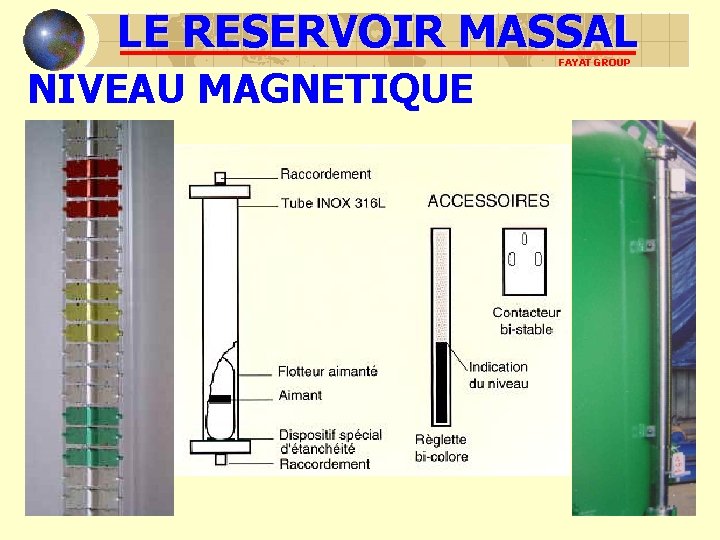

LE RESERVOIR MASSAL NIVEAU MAGNETIQUE FAYAT GROUP

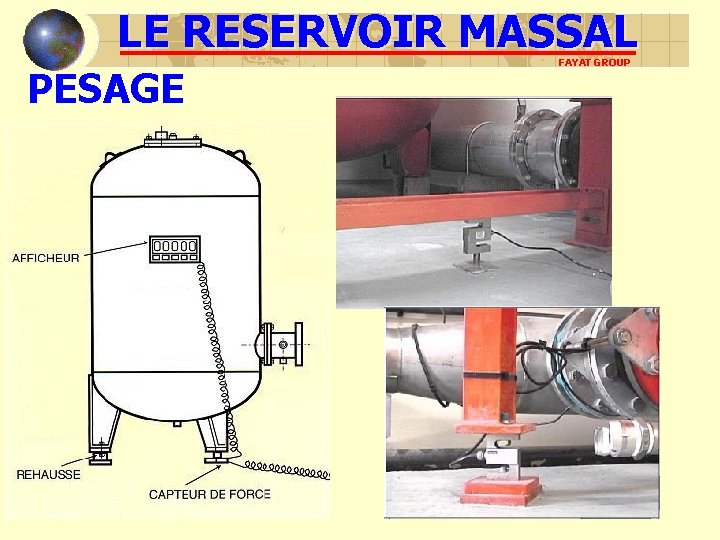

LE RESERVOIR MASSAL PESAGE FAYAT GROUP

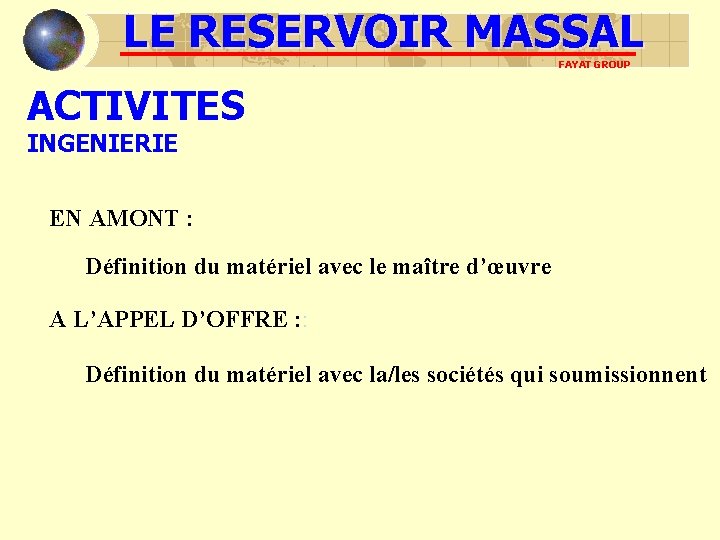

LE RESERVOIR MASSAL FAYAT GROUP ACTIVITES INGENIERIE EN AMONT : Définition du matériel avec le maître d’œuvre A L’APPEL D’OFFRE : : Définition du matériel avec la/les sociétés qui soumissionnent

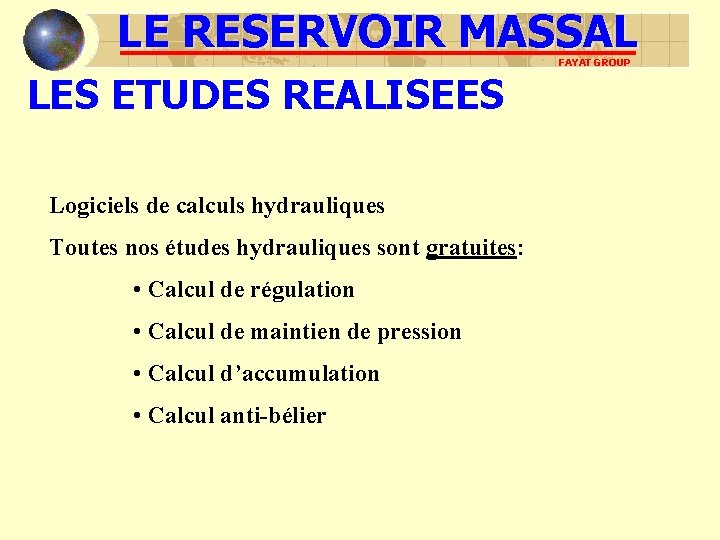

LE RESERVOIR MASSAL FAYAT GROUP LES ETUDES REALISEES Logiciels de calculs hydrauliques Toutes nos études hydrauliques sont gratuites: • Calcul de régulation • Calcul de maintien de pression • Calcul d’accumulation • Calcul anti-bélier

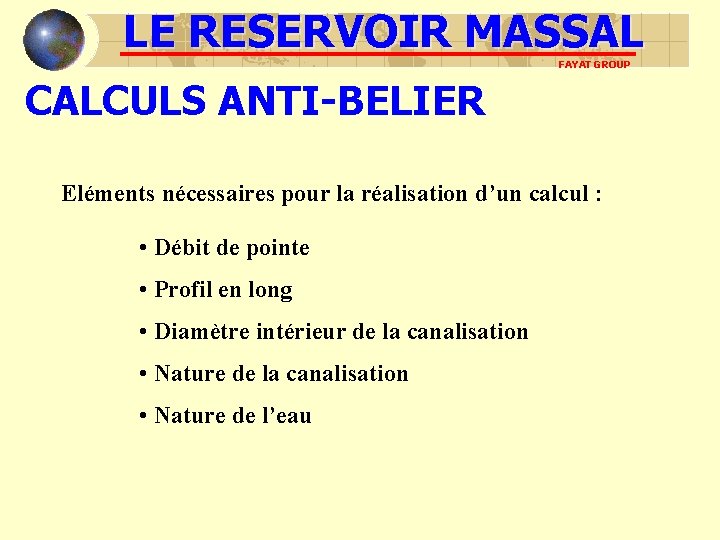

LE RESERVOIR MASSAL FAYAT GROUP CALCULS ANTI-BELIER Eléments nécessaires pour la réalisation d’un calcul : • Débit de pointe • Profil en long • Diamètre intérieur de la canalisation • Nature de l’eau

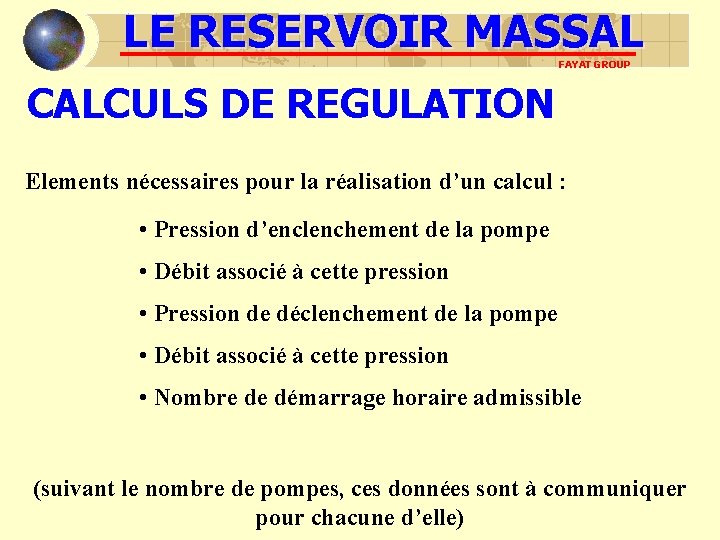

LE RESERVOIR MASSAL FAYAT GROUP CALCULS DE REGULATION Elements nécessaires pour la réalisation d’un calcul : • Pression d’enclenchement de la pompe • Débit associé à cette pression • Pression de déclenchement de la pompe • Débit associé à cette pression • Nombre de démarrage horaire admissible (suivant le nombre de pompes, ces données sont à communiquer pour chacune d’elle)

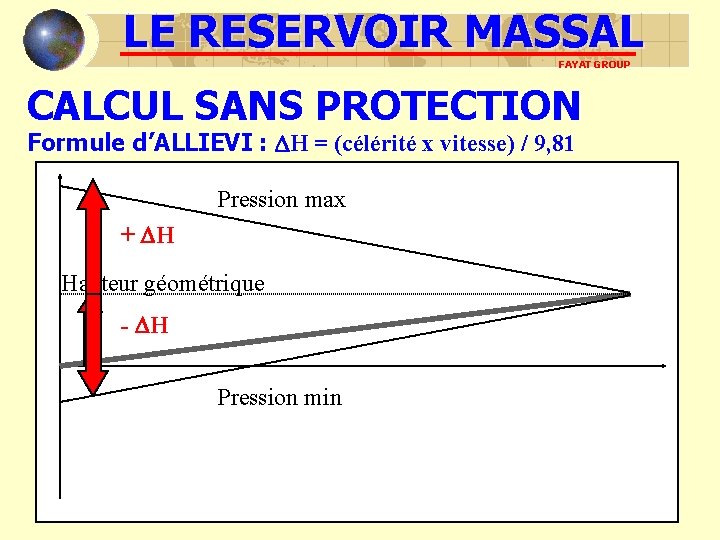

LE RESERVOIR MASSAL FAYAT GROUP CALCUL SANS PROTECTION Formule d’ALLIEVI : H = (célérité x vitesse) / 9, 81 Pression max + H Hauteur géométrique - H Pression min

LE RESERVOIR MASSAL FAYAT GROUP ARRIVEE AU CLAPET DE POMPE ARRIVEE A LA PRESSION ATMOSPHERIQUE Fonctionnement normal Arrêt de la pompe DEPRESSION SENS DE PROPAGATION DE L’ONDE

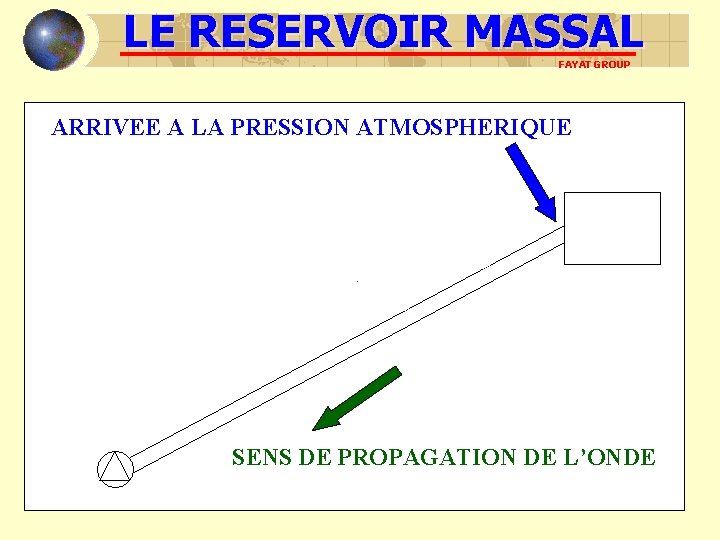

LE RESERVOIR MASSAL FAYAT GROUP ARRIVEE A LA PRESSION ATMOSPHERIQUE SURPRESSION SENS DE PROPAGATION DE L’ONDE

LE RESERVOIR MASSAL FAYAT GROUP Amortissement du coup de bélier PRESSION EN FONCTIONEMENT PHASE DE DESCENTE EN PRESSION PHASE DE MONTEE EN PRESSION

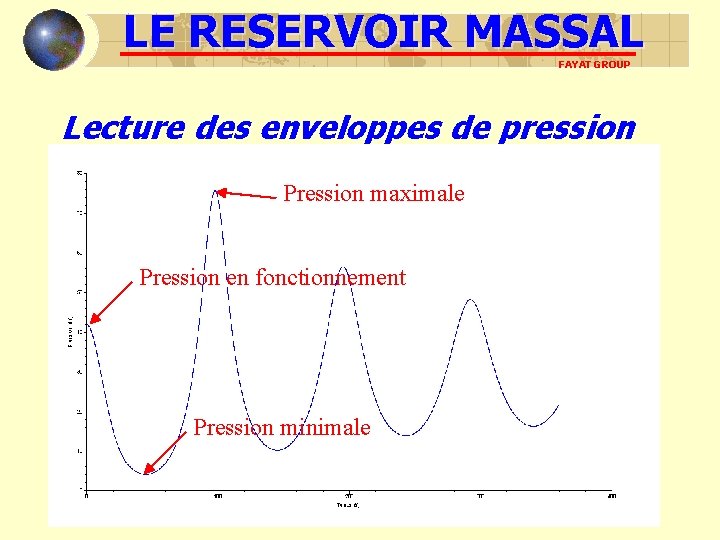

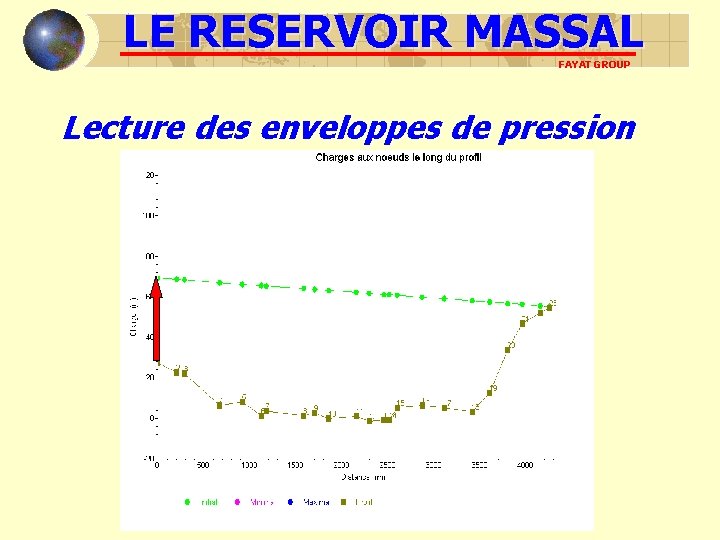

LE RESERVOIR MASSAL FAYAT GROUP Lecture des enveloppes de pression Pression maximale Pression en fonctionnement Pression minimale

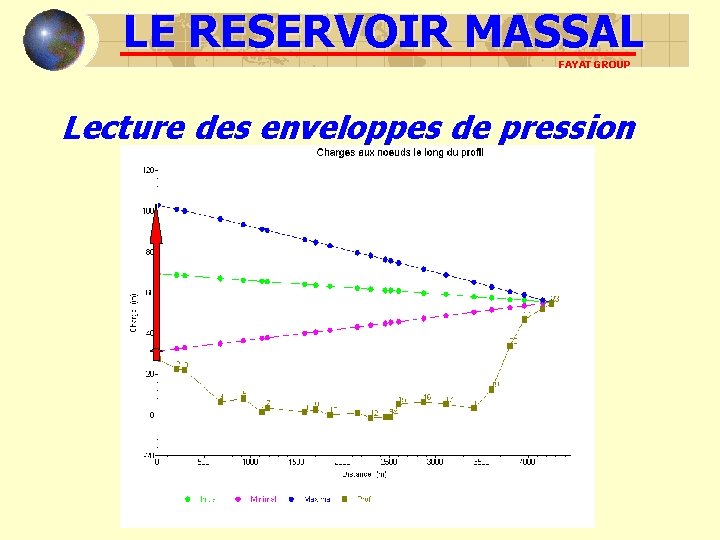

LE RESERVOIR MASSAL FAYAT GROUP Lecture des enveloppes de pression

LE RESERVOIR MASSAL FAYAT GROUP Lecture des enveloppes de pression

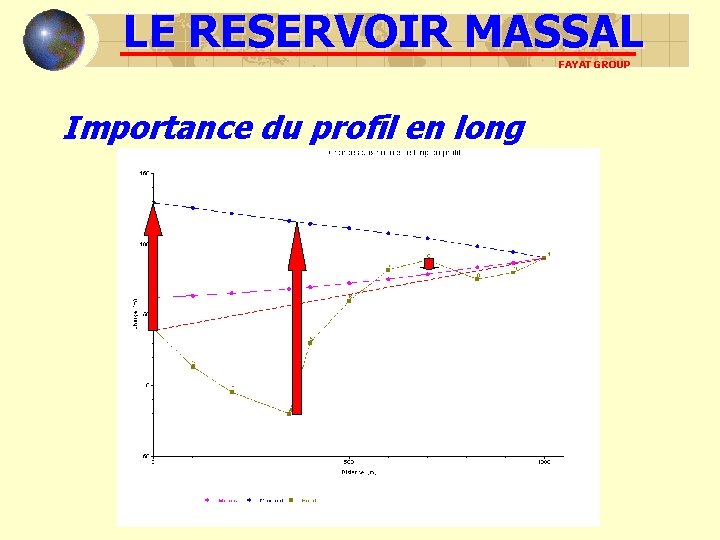

LE RESERVOIR MASSAL FAYAT GROUP Importance du profil en long

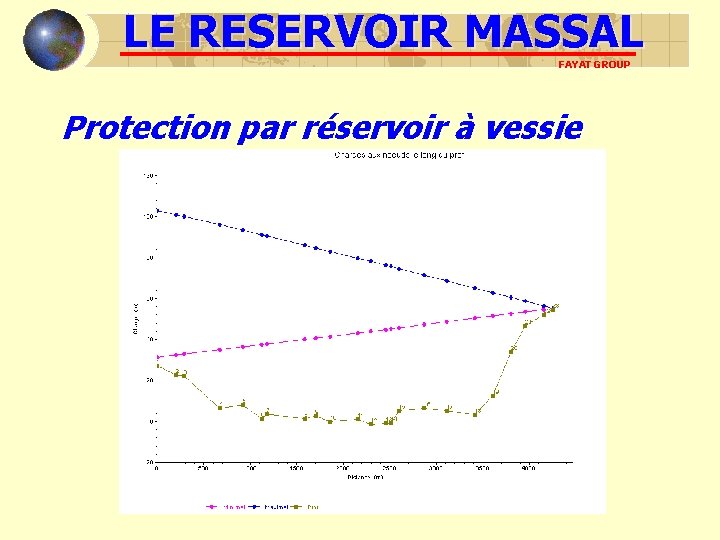

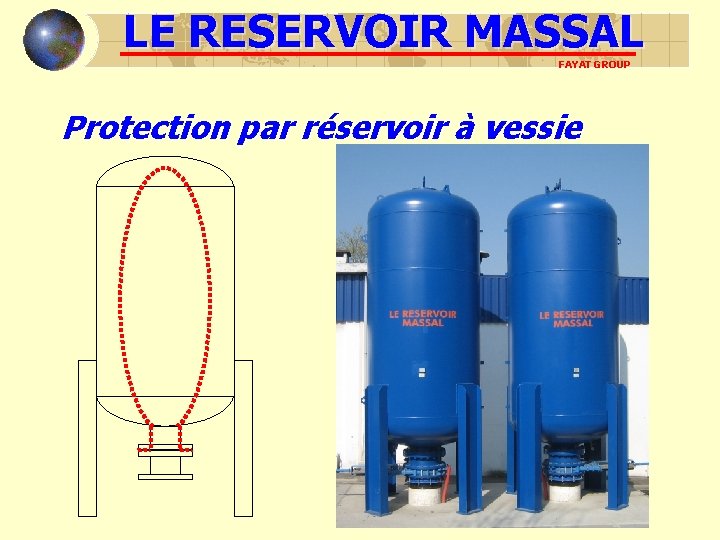

LE RESERVOIR MASSAL FAYAT GROUP Protection par réservoir à vessie

LE RESERVOIR MASSAL FAYAT GROUP Protection par réservoir à vessie

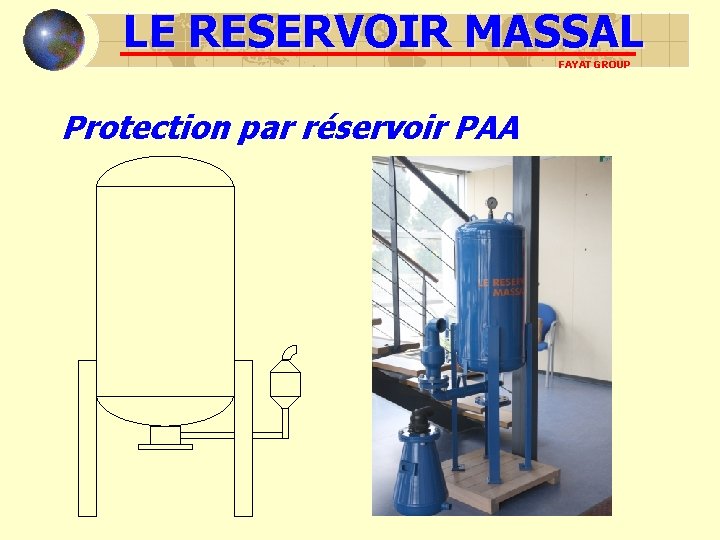

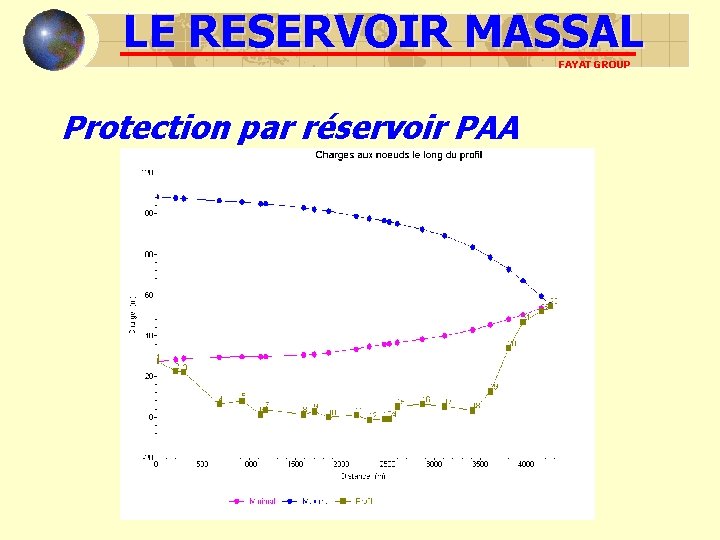

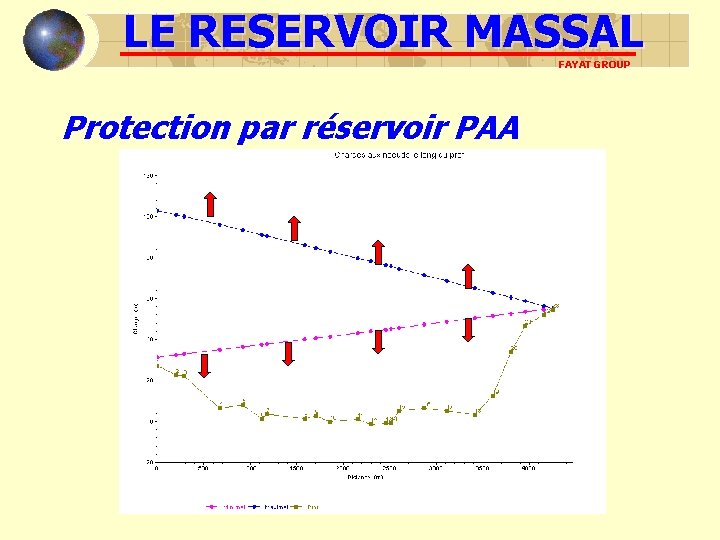

LE RESERVOIR MASSAL FAYAT GROUP Protection par réservoir PAA

LE RESERVOIR MASSAL FAYAT GROUP Protection par réservoir PAA

LE RESERVOIR MASSAL FAYAT GROUP Protection par réservoir PAA

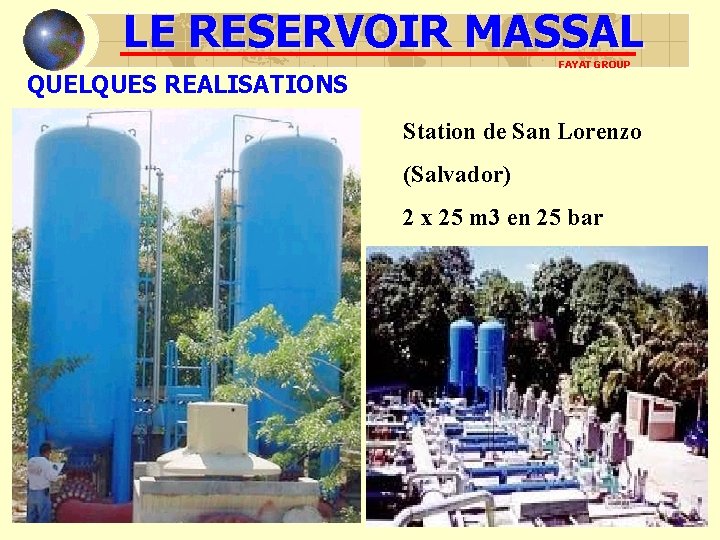

LE RESERVOIR MASSAL FAYAT GROUP QUELQUES REALISATIONS Station de San Lorenzo (Salvador) 2 x 25 m 3 en 25 bar

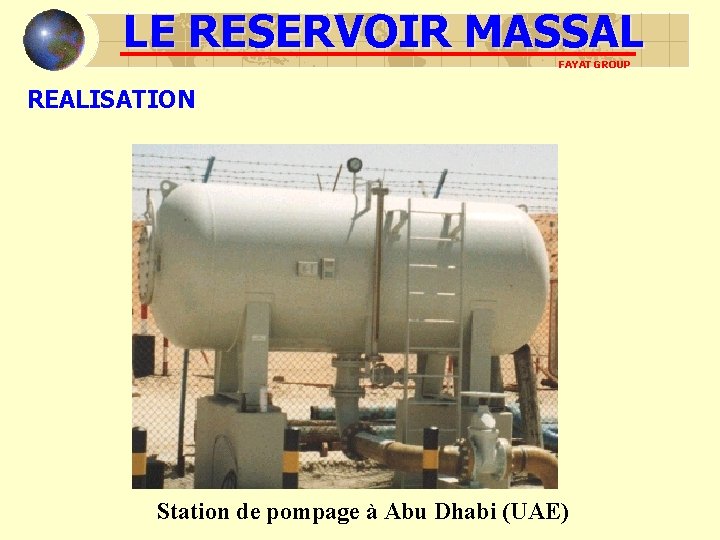

LE RESERVOIR MASSAL FAYAT GROUP REALISATION Station de pompage à Abu Dhabi (UAE)

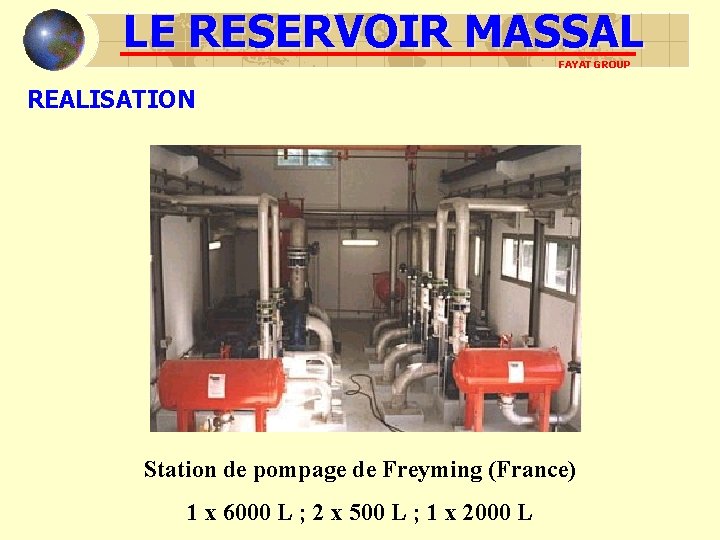

LE RESERVOIR MASSAL FAYAT GROUP REALISATION Station de pompage de Freyming (France) 1 x 6000 L ; 2 x 500 L ; 1 x 2000 L

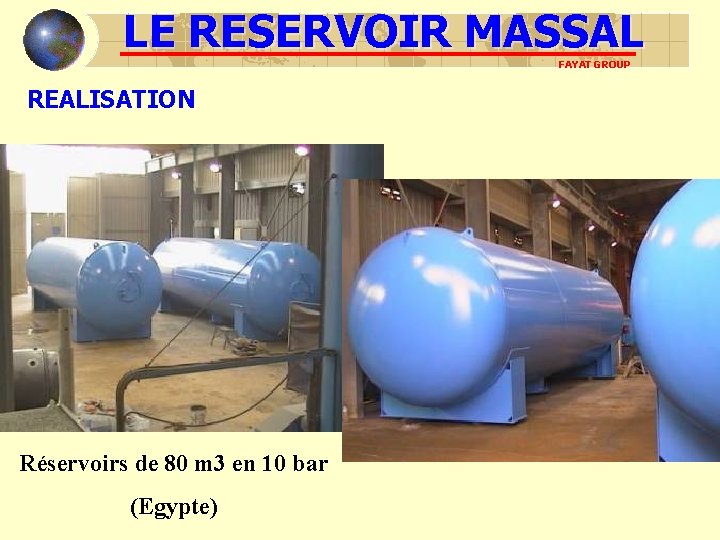

LE RESERVOIR MASSAL FAYAT GROUP REALISATION Réservoirs de 80 m 3 en 10 bar (Egypte)

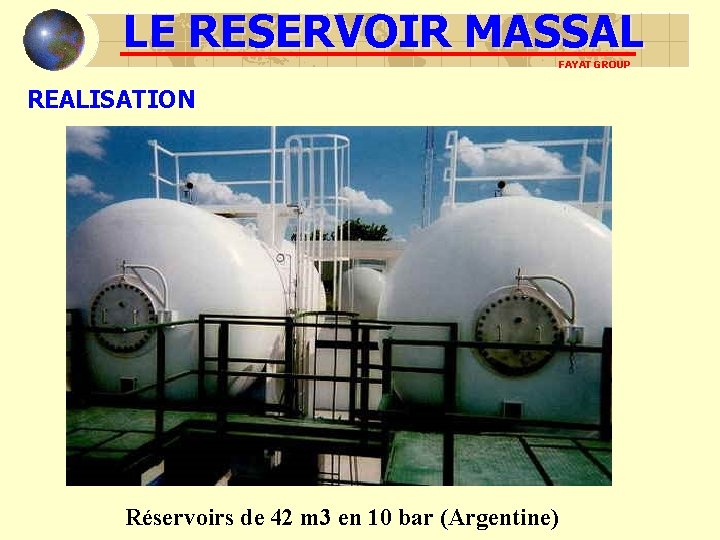

LE RESERVOIR MASSAL FAYAT GROUP REALISATION Réservoirs de 42 m 3 en 10 bar (Argentine)

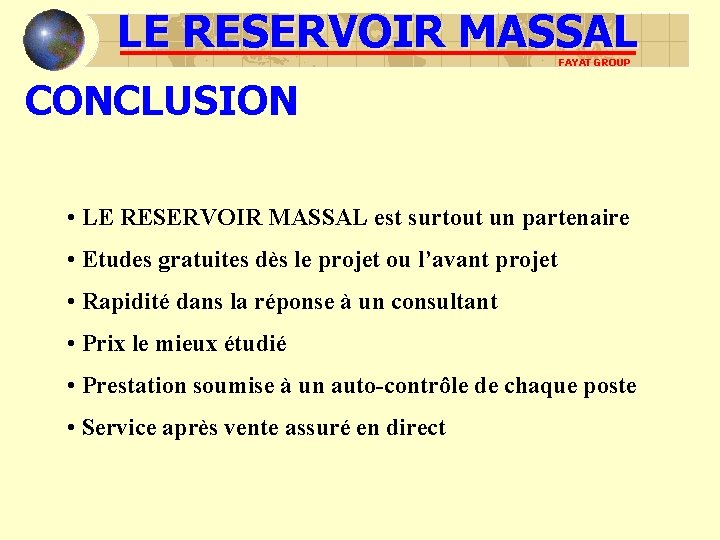

LE RESERVOIR MASSAL FAYAT GROUP CONCLUSION • LE RESERVOIR MASSAL est surtout un partenaire • Etudes gratuites dès le projet ou l’avant projet • Rapidité dans la réponse à un consultant • Prix le mieux étudié • Prestation soumise à un auto-contrôle de chaque poste • Service après vente assuré en direct
