LE RESEAU LOCAL

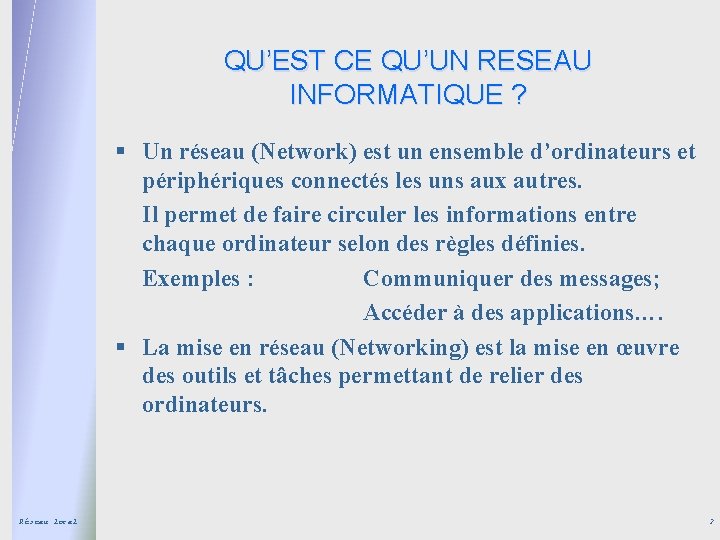

QU’EST CE QU’UN RESEAU INFORMATIQUE ? § Un réseau (Network) est un ensemble d’ordinateurs et périphériques connectés les uns aux autres. Il permet de faire circuler les informations entre chaque ordinateur selon des règles définies. Exemples : Communiquer des messages; Accéder à des applications…. § La mise en réseau (Networking) est la mise en œuvre des outils et tâches permettant de relier des ordinateurs. Réseau local 2

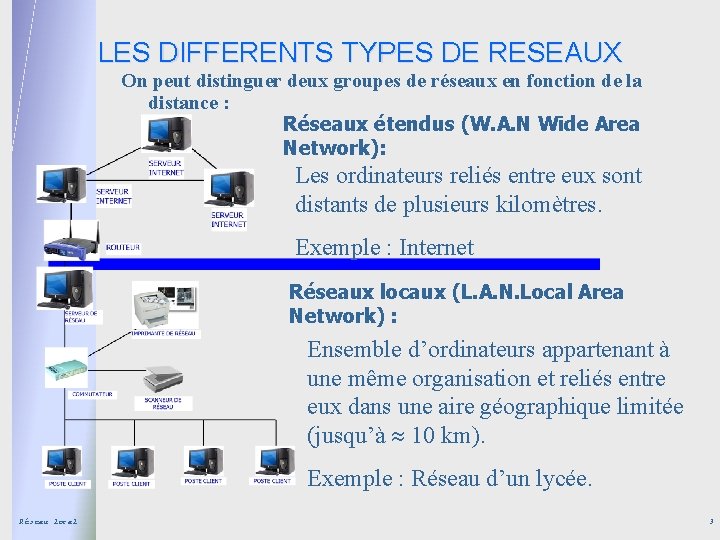

LES DIFFERENTS TYPES DE RESEAUX On peut distinguer deux groupes de réseaux en fonction de la distance : Réseaux étendus (W. A. N Wide Area Network): Les ordinateurs reliés entre eux sont distants de plusieurs kilomètres. Exemple : Internet Réseaux locaux (L. A. N. Local Area Network) : Ensemble d’ordinateurs appartenant à une même organisation et reliés entre eux dans une aire géographique limitée (jusqu’à 10 km). Exemple : Réseau d’un lycée. Réseau local 3

LES COMPOSANTS D’UN RESEAU Des ordinateurs… …Des imprimantes… …Équipés d’une carte réseau… C’est l’interface physique entre l’ordinateur et le câble. Un de ses rôles est de préparer les informations émises par l’ordinateur pour les transmettre via le câble et de traduire celles venant du câble pour que l’ordinateur les comprenne. Les signaux numériques sont transformés en signaux électriques ou optiques et vice-versa. …Reliés grâce à des médias… …Par un commutateur ou concentrateur… Exemple : prises RJ 45 et câble STP Réseau local 4

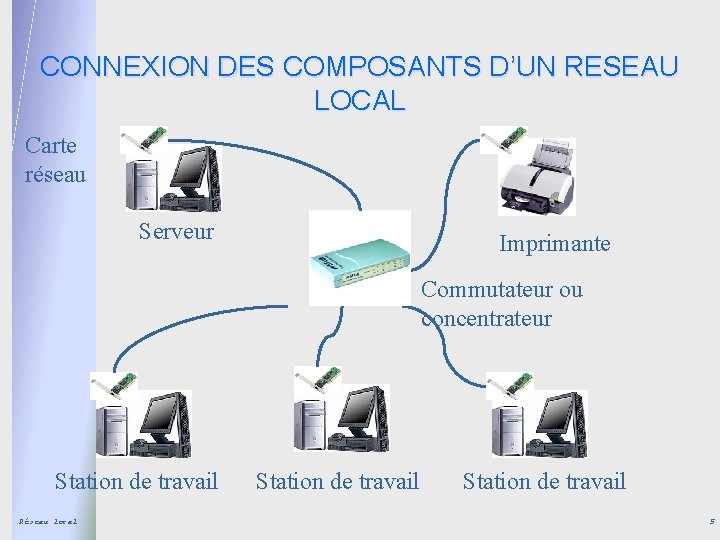

CONNEXION DES COMPOSANTS D’UN RESEAU LOCAL Carte réseau Serveur Imprimante Commutateur ou concentrateur Station de travail Réseau local Station de travail 5

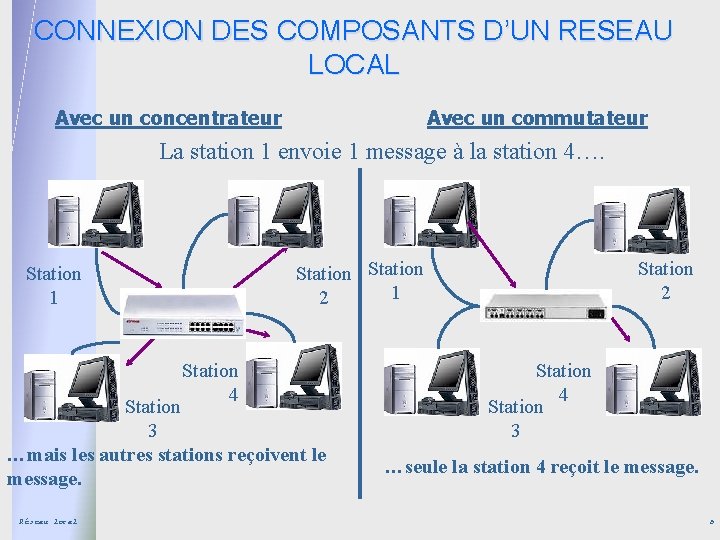

CONNEXION DES COMPOSANTS D’UN RESEAU LOCAL Avec un concentrateur Avec un commutateur La station 1 envoie 1 message à la station 4…. Station 1 2 Station 1 Station 4 Station 3 …mais les autres stations reçoivent le message. Réseau local Station 2 Station 4 Station 3 …seule la station 4 reçoit le message. 6

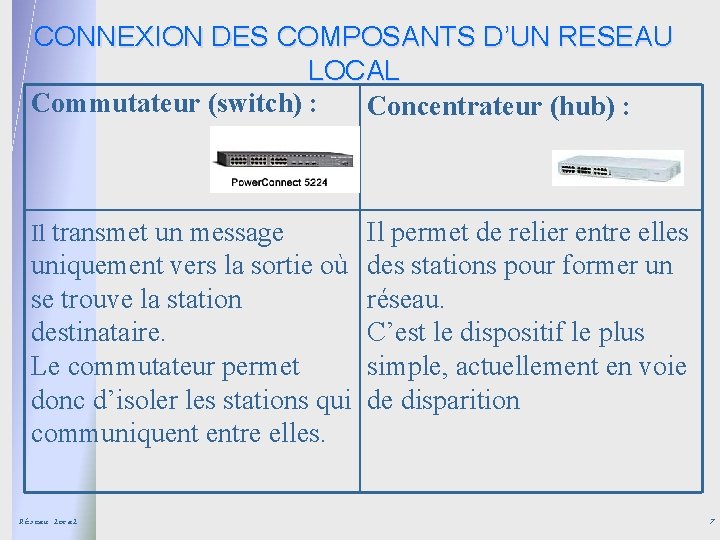

CONNEXION DES COMPOSANTS D’UN RESEAU LOCAL Commutateur (switch) : Concentrateur (hub) : Il transmet un message Il permet de relier entre elles uniquement vers la sortie où des stations pour former un se trouve la station réseau. destinataire. C’est le dispositif le plus Le commutateur permet simple, actuellement en voie donc d’isoler les stations qui de disparition communiquent entre elles. Réseau local 7

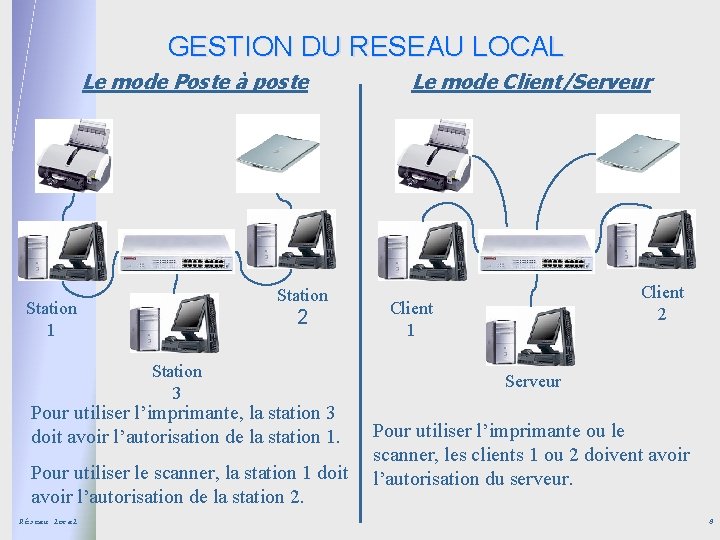

GESTION DU RESEAU LOCAL Le mode Poste à poste Station 1 2 Station 3 Pour utiliser l’imprimante, la station 3 doit avoir l’autorisation de la station 1. Pour utiliser le scanner, la station 1 doit avoir l’autorisation de la station 2. Réseau local Le mode Client/Serveur Client 2 Client 1 Serveur Pour utiliser l’imprimante ou le scanner, les clients 1 ou 2 doivent avoir l’autorisation du serveur. 8

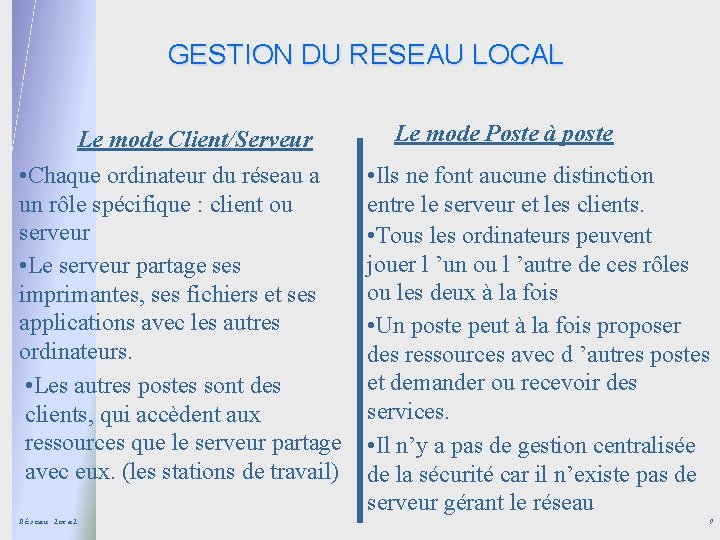

GESTION DU RESEAU LOCAL Le mode Client/Serveur • Chaque ordinateur du réseau a un rôle spécifique : client ou serveur • Le serveur partage ses imprimantes, ses fichiers et ses applications avec les autres ordinateurs. • Les autres postes sont des clients, qui accèdent aux ressources que le serveur partage avec eux. (les stations de travail) Réseau local Le mode Poste à poste • Ils ne font aucune distinction entre le serveur et les clients. • Tous les ordinateurs peuvent jouer l ’un ou l ’autre de ces rôles ou les deux à la fois • Un poste peut à la fois proposer des ressources avec d ’autres postes et demander ou recevoir des services. • Il n’y a pas de gestion centralisée de la sécurité car il n’existe pas de serveur gérant le réseau 9

A QUOI SERVENT LES RESEAUX ? § § § Réseau local Au partage d’imprimantes ; Au partage de disques ; Au partage d’applications ; Au partage d’accès à Internet ; A accéder à l’Intranet de l ’entreprise 10

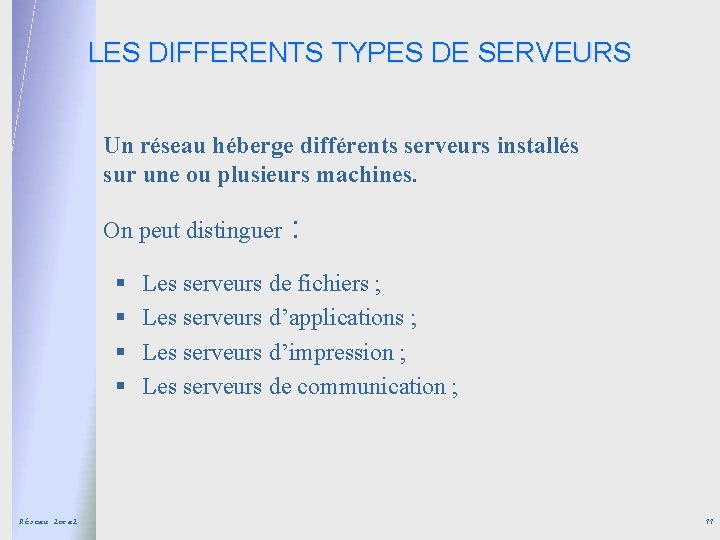

LES DIFFERENTS TYPES DE SERVEURS Un réseau héberge différents serveurs installés sur une ou plusieurs machines. On peut distinguer § § Réseau local : Les serveurs de fichiers ; Les serveurs d’applications ; Les serveurs d’impression ; Les serveurs de communication ; 11

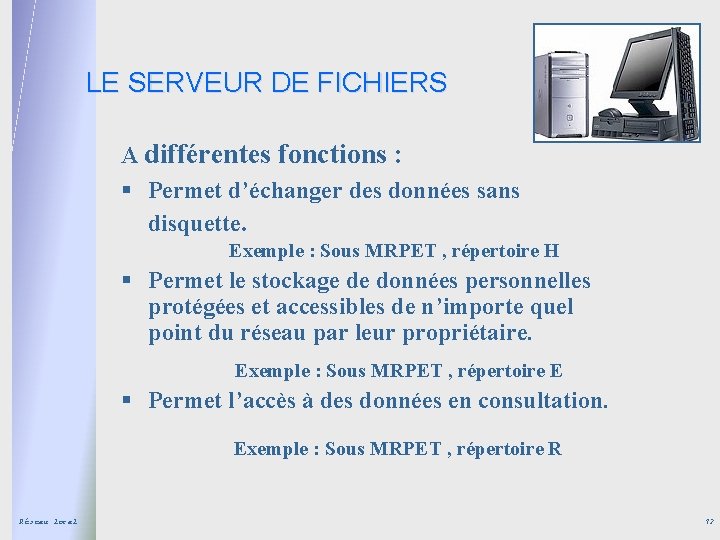

LE SERVEUR DE FICHIERS A différentes fonctions : § Permet d’échanger des données sans disquette. Exemple : Sous MRPET , répertoire H § Permet le stockage de données personnelles protégées et accessibles de n’importe quel point du réseau par leur propriétaire. Exemple : Sous MRPET , répertoire E § Permet l’accès à des données en consultation. Exemple : Sous MRPET , répertoire R Réseau local 12

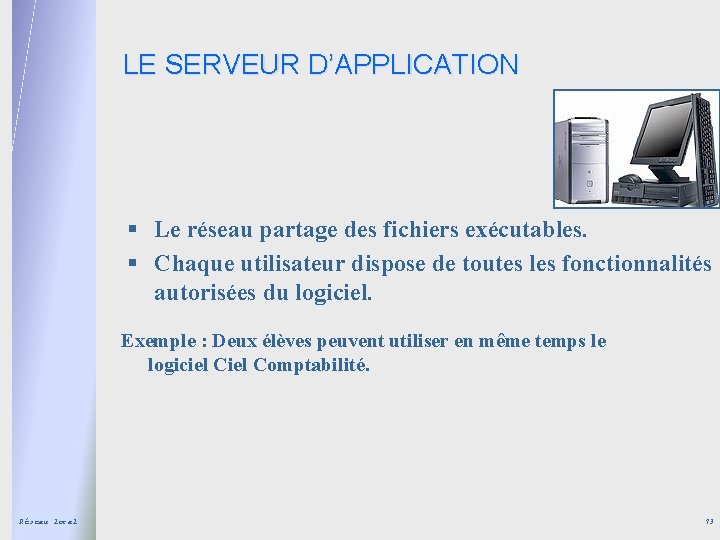

LE SERVEUR D’APPLICATION § Le réseau partage des fichiers exécutables. § Chaque utilisateur dispose de toutes les fonctionnalités autorisées du logiciel. Exemple : Deux élèves peuvent utiliser en même temps le logiciel Comptabilité. Réseau local 13

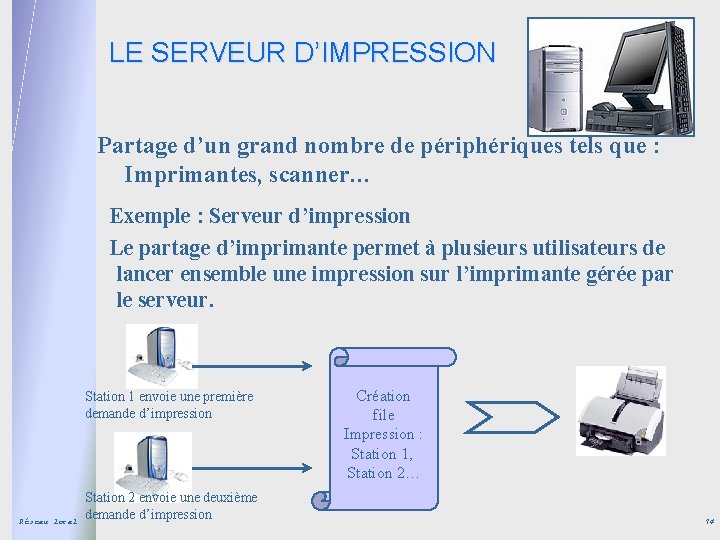

LE SERVEUR D’IMPRESSION Partage d’un grand nombre de périphériques tels que : Imprimantes, scanner… Exemple : Serveur d’impression Le partage d’imprimante permet à plusieurs utilisateurs de lancer ensemble une impression sur l’imprimante gérée par le serveur. Station 1 envoie une première demande d’impression Réseau local Station 2 envoie une deuxième demande d’impression Création file Impression : Station 1, Station 2… 14

LE SERVEUR DE COMMUNICATION Assure la gestion de la communication entre les hôtes du réseau local et internet. Réseau local 15
