Le principe du sonar utilis dans la marine

Le principe du sonar utilisé dans la marine: -par les sous-marins pour repérer les ennemis -par les bateaux pour mesurer la profondeur et localiser les bancs de poissons utilisé par certains animaux pour se déplacer: dauphins, baleines, chauves-souris Les ultrasons sont des ondes sonores non audible par l'oreille humaine (20 000 Hz)

Expérience n° 1 Calcul de vitesse : V = d/t Vitesse de propagation du son et des ultrasons dans l'air : 340 m/s

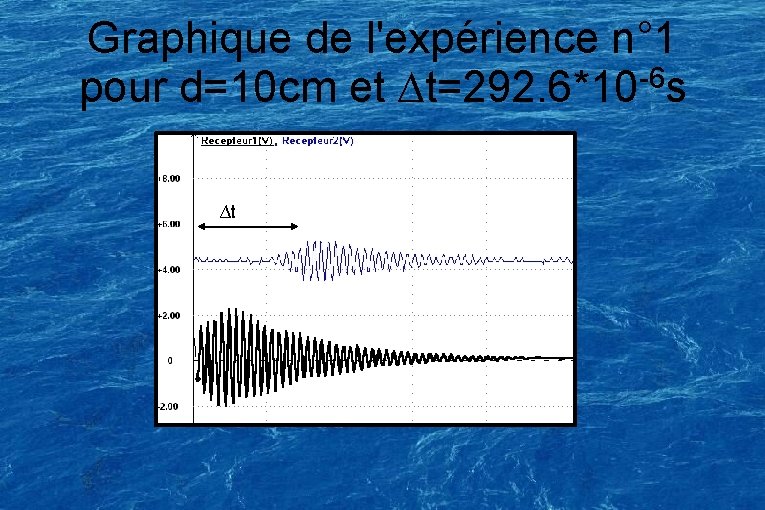

Graphique de l'expérience n° 1 pour d=10 cm et ∆t=292. 6*10 -6 s ∆t

Expérience n° 1 L'exploitation du graphique nous donne V ≈ 342 m/s

A l'IUT de blois °Objectif: Quelle est la vitesse de propagation des ultrasons dans un milieu solide? Nous avons mesuré la vitesse des ultrasons dans l'inox, un matériau solide.

Schéma de l'expérience Plaque d'inox Emetteur Recepteur Distance parcourue par les ultrasons: 2 e e (épaisseur)

A l'IUT de blois Le temps entre l'émission et son écho est de 8, 6 µs. (micro seconde) 8, 6 µs vitesse = distance/temps e = épaisseur du matériaux v = (2*e)/(∆t) v ≈ 5 813, 95 m/s

Expérience n° 2 But : recréer le principe du sonar : propagation des ultrasons dans l'eau Pas de reception Nouvel essai sans eau dans l'aquarium pour savoir si cela venait de l'eau ou du verre Toujours pas de reception

Nous avons conclu que le verre reflechissait les ultrasons donc nous avons abandonné l'idée d'illustrer le principe du sonar dans l'eau, nous l'avons alors fait dans l'air :

Expérience n° 3 Émetteur d Recepteur 1 Utilisation du principe du sonar Calcul de distance entre émetteur et récepteur 1 V=(2*d)/ ∆t donc d=(v*∆t)/2

Conclusion : à partir de la mesure du temps t on peut déterminer la position d'un obstacle à partir de la relation : d=(v*∆t)/2 La chauve-souris est donc très forte en calcul!!!
