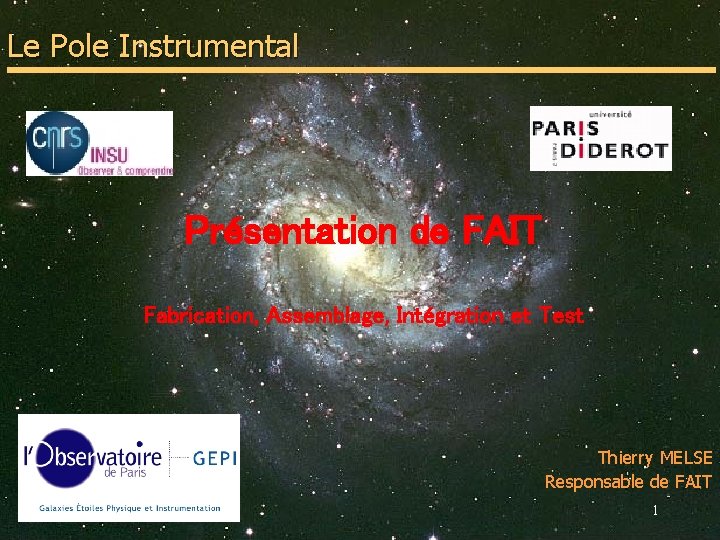

Le Pole Instrumental Présentation de FAIT Fabrication, Assemblage, Intégration et Test Thierry MELSE Responsable de FAIT 1
Missions de FAIT � Fabrication d ’instrumentations scientifiques � Formation Conseil � 2
Effectif 8 techniciens qualifiés Régis Marichal FAO - CU Jean Crétenet fraiseuse conv. J. P Danton Tournage conv. Pascal Surcouf Magasinier ATELIER DE PARIS Julien Gaudemard FAO-Micro-tour Sébastien Croce FAO- cu 5 axes Thierry Melse Chef d’atelier J-P Aoustin 3
Compétences � Fabrications traditionnelles � Fabrications assistées par ordinateur de 3 à 5 axes (FAO) Micromécanique de grande précision � Usinage grande vitesse (UGV) � Métrologie � Assemblage � Traçabilité ( à la demande ) � 4

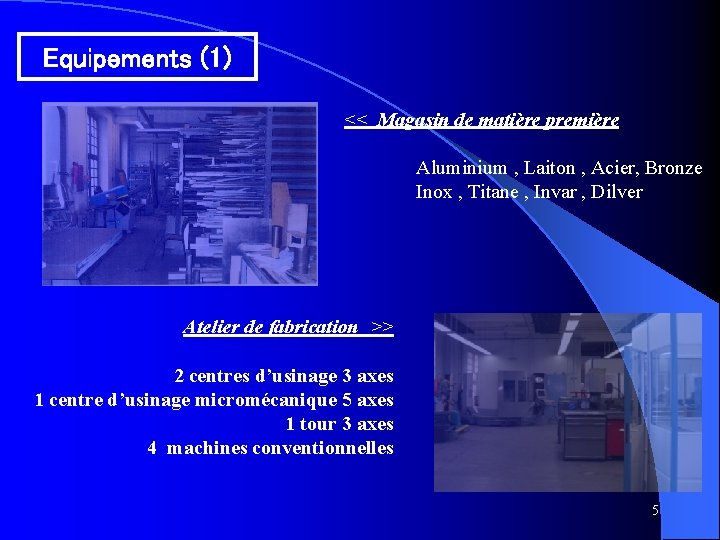

Equipements (1) << Magasin de matière première Aluminium , Laiton , Acier, Bronze Inox , Titane , Invar , Dilver Atelier de fabrication >> 2 centres d’usinage 3 axes 1 centre d’usinage micromécanique 5 axes 1 tour 3 axes 4 machines conventionnelles 5
Equipements (2) <<< Métrologie 1 machine à mesurer tridimensionnelle 1 machine à mesurer sans contact 1 banc de préréglage d’outils 1 rugosimètre 1 appareil de mesure par ultrason Hall de montage >>> Surface de 50 m² Divers appareils de manutention 6
Dernières acquisitions l Scie à Ruban l Centre D’usinage 7

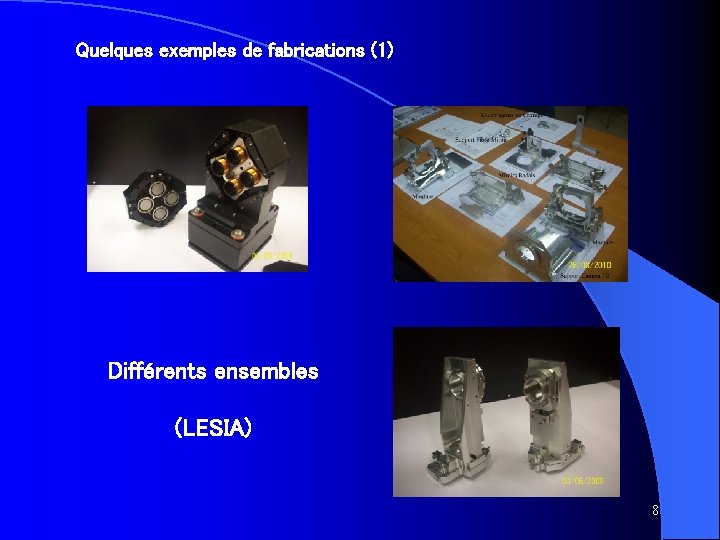

Quelques exemples de fabrications (1) Différents ensembles (LESIA) 8
Quelques exemples de fabrications (2) Différents composants (SYRTE) 9
Quelques exemples de fabrications (3) Composants de R&D (LERMA) 10
Quelques exemples de fabrications (4) cibles pour essais de chocs radiatifs & ATER (LUTH) 11
Quelques exemples de fabrications (5) IFU du projet X Shooter (GEPI) 12
Quelques exemples de fabrications (6) Embout de fibre optique φ100µ & CANARY (GEPI) 13
Quelques exemples de fabrications (7) Maquette Pédagogique (UFE) 14
AUTRES l l NIRTA l l MMZ 0 15
QUESTIONS ? ? ? 16
