LE MICROSCOPE OPTIQUE DETAILS oculaire Statif Manette bino

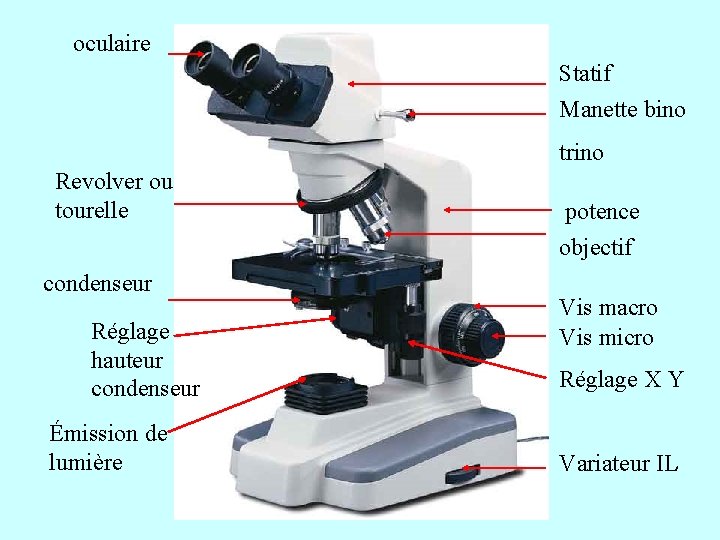

LE MICROSCOPE OPTIQUE DETAILS

oculaire Statif Manette bino trino Revolver ou tourelle condenseur Réglage hauteur condenseur Émission de lumière potence objectif Vis macro Vis micro Réglage X Y Variateur IL

Mais le microscope optique, c ’est encore souvent… Ceci !

Oculaire Vis macro Vis micro revolver objectifs Lame porte objet et lamelle Miroir réfléchissant la lumière valets platine condenseur Réglage de la hauteur du condenseur

Mais un microscope, Comment ça marche ? ? ?

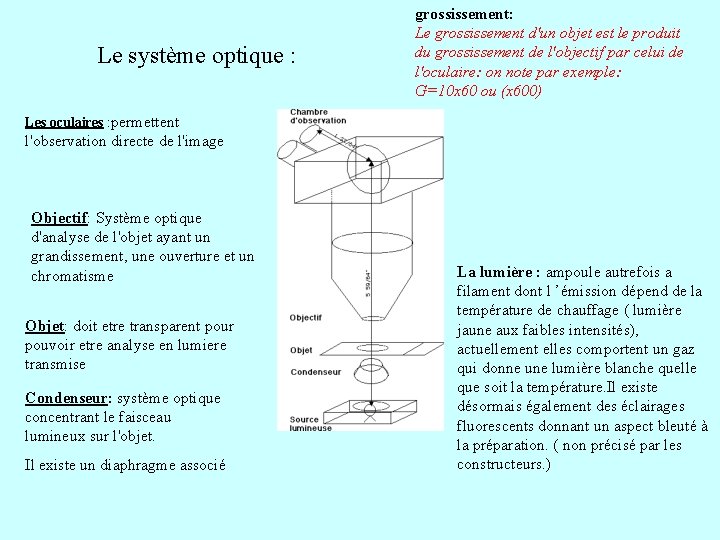

Le système optique : grossissement: Le grossissement d'un objet est le produit du grossissement de l'objectif par celui de l'oculaire: on note par exemple: G=10 x 60 ou (x 600) Les oculaires : permettent l'observation directe de l'image Objectif: Système optique d'analyse de l'objet ayant un grandissement, une ouverture et un chromatisme Objet: doit etre transparent pour pouvoir etre analyse en lumiere transmise Condenseur: système optique concentrant le faisceau lumineux sur l'objet. Il existe un diaphragme associé La lumière : ampoule autrefois a filament dont l ’émission dépend de la température de chauffage ( lumière jaune aux faibles intensités), actuellement elles comportent un gaz qui donne une lumière blanche quelle que soit la température. Il existe désormais également des éclairages fluorescents donnant un aspect bleuté à la préparation. ( non précisé par les constructeurs. )

Intéressons nous maintenant au condenseur : Il concentre la lumière sur l ’objet Profondeur de champ Il est muni d ’un diaphragme contraste Ne sert pas à régler l ’ I. Lumineuse !

Concentrons nous maintenant un peu sur …l ’objectif ! Que veulent dire ces inscriptions ? Objectif achromatique : net au centre de la préparation , flou à la périphérie. ( non précisé car le plus courant ) Objectif plan : net au centre et à la périphérie de la préparation. ( Précisé : « plan » car de plus grande qualité ) 40/0. 65 indique le grossissement 40 et l ’ouverture numérique 0. 65 160/0. 17 indique la longueur du tube du microscope ( 160 mm ) et l ’épaisseur des lamelles qui doivent être utilisées Les objectifs à immersion ont un anneau coloré près de la lentille frontale noire pour l ’huile orange pour la glycérine

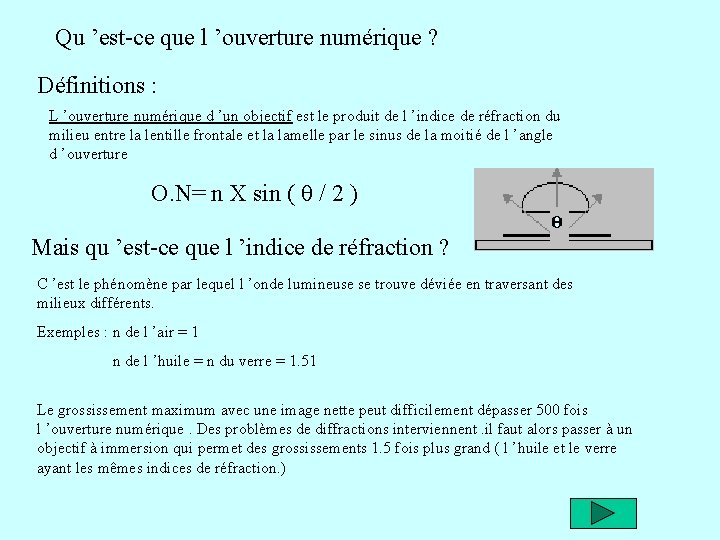

Qu ’est-ce que l ’ouverture numérique ? Définitions : L ’ouverture numérique d ’un objectif est le produit de l ’indice de réfraction du milieu entre la lentille frontale et la lamelle par le sinus de la moitié de l ’angle d ’ouverture O. N= n X sin ( / 2 ) Mais qu ’est-ce que l ’indice de réfraction ? C ’est le phénomène par lequel l ’onde lumineuse se trouve déviée en traversant des milieux différents. Exemples : n de l ’air = 1 n de l ’huile = n du verre = 1. 51 Le grossissement maximum avec une image nette peut difficilement dépasser 500 fois l ’ouverture numérique. Des problèmes de diffractions interviennent. il faut alors passer à un objectif à immersion qui permet des grossissements 1. 5 fois plus grand ( l ’huile et le verre ayant les mêmes indices de réfraction. )

O. N = n sin ( / 2 )

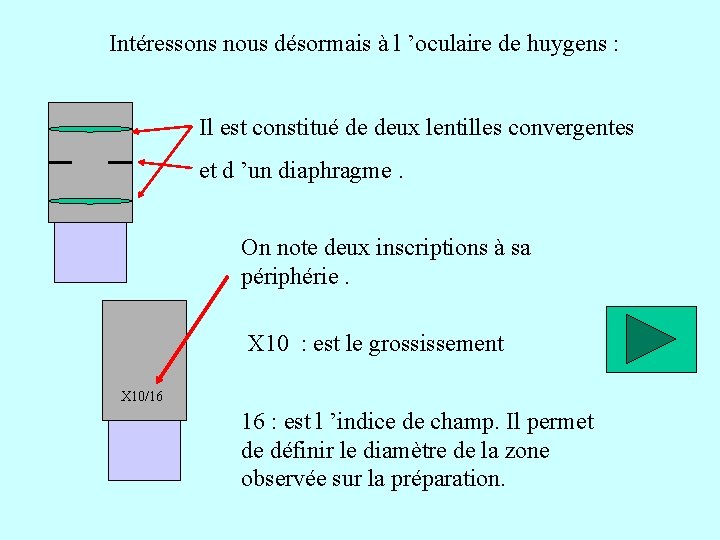

Intéressons nous désormais à l ’oculaire de huygens : Il est constitué de deux lentilles convergentes et d ’un diaphragme. On note deux inscriptions à sa périphérie. X 10 : est le grossissement X 10/16 16 : est l ’indice de champ. Il permet de définir le diamètre de la zone observée sur la préparation.

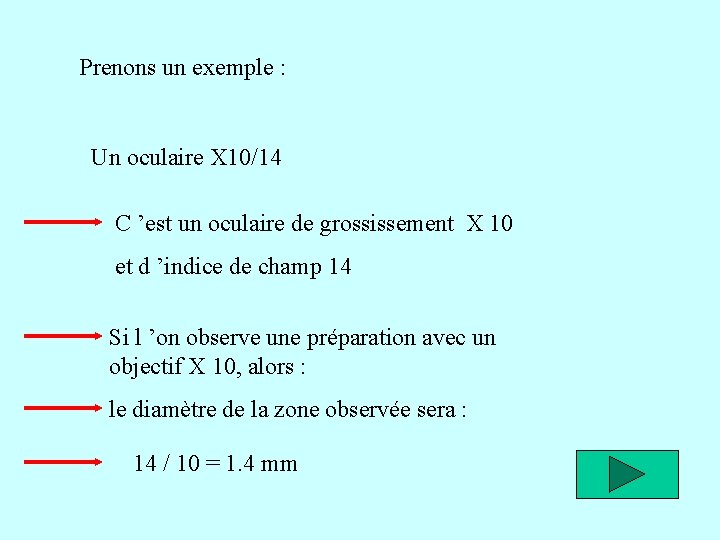

Prenons un exemple : Un oculaire X 10/14 C ’est un oculaire de grossissement X 10 et d ’indice de champ 14 Si l ’on observe une préparation avec un objectif X 10, alors : le diamètre de la zone observée sera : 14 / 10 = 1. 4 mm

Quels périphériques peut -on associer au microscopes ?

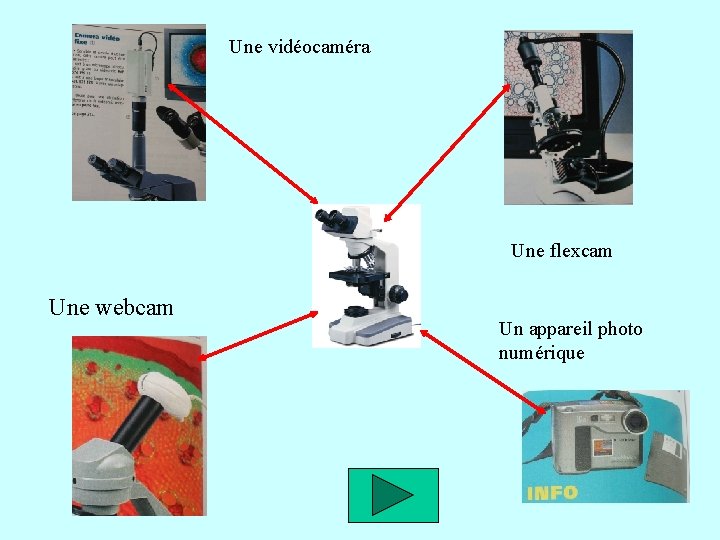

Une vidéocaméra Une flexcam Une webcam Un appareil photo numérique

Des périphériques oui, mais pourquoi faire ? Caméra vidéo TV flexcam Montrer aux élèves ce qu ’ils doivent voir Traitement d ’images, élaboration de documents réalisation élève. webcam Appareil photo numérique

Et voilà c ’est fini ! Pour cette fois ci tout du moins. En espérant que tout cela n ’est pas trop indigeste. . . Avez vous des questions ?
