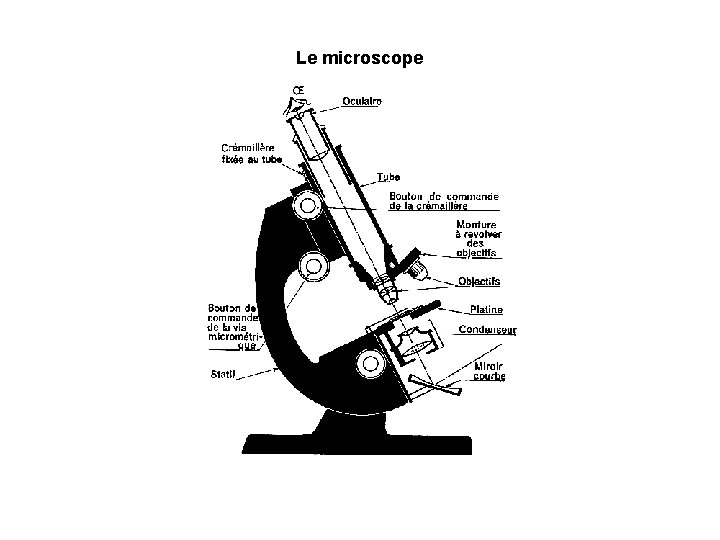

Le microscope

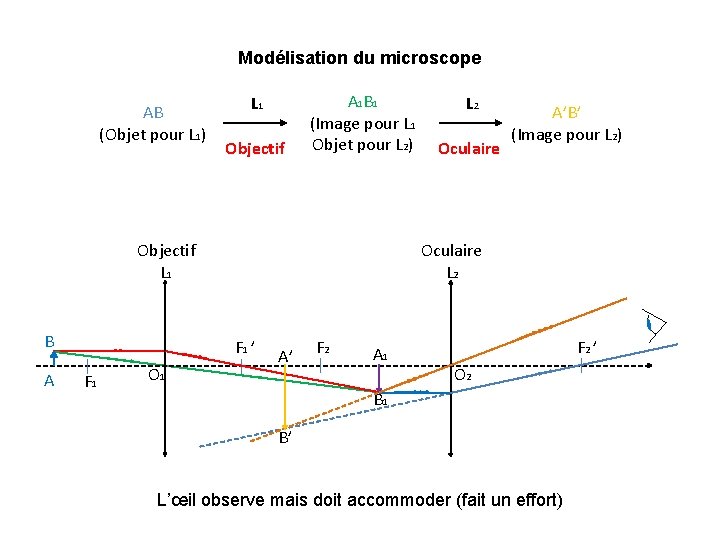

Modélisation du microscope AB (Objet pour L 1) L 1 Objectif A 1 B 1 (Image pour L 1 Objet pour L 2) Objectif L 1 B A O 1 Oculaire A’B’ (Image pour L 2) Oculaire L 2 F 1 ’ F 1 L 2 A’ F 2 A 1 F 2 ’ O 2 B 1 B’ L’œil observe mais doit accommoder (fait un effort)

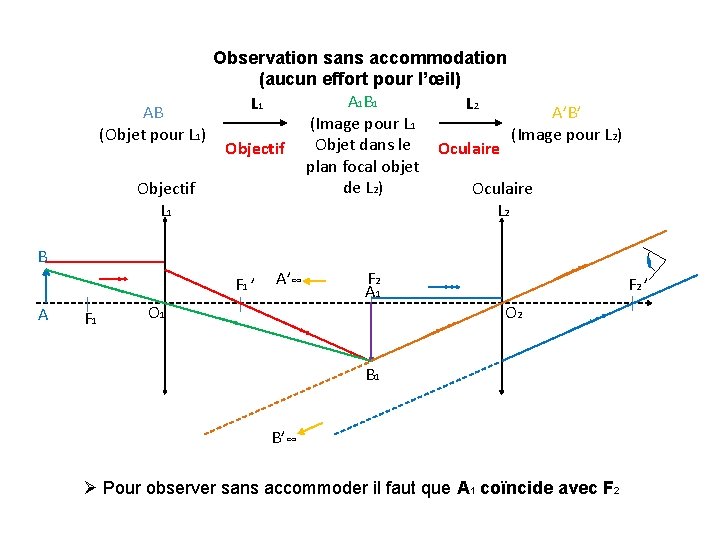

Observation sans accommodation (aucun effort pour l’œil) A 1 B 1 L 2 AB A’B’ (Image pour L 1 (Objet pour L 1) (Image pour L 2) Objet dans le Objectif Oculaire plan focal objet de L 2) Objectif Oculaire L 1 L 2 B F 1 ’ A F 1 A’∞ O 1 F 2 A 1 F 2 ’ O 2 B 1 B’∞ Ø Pour observer sans accommoder il faut que A 1 coïncide avec F 2

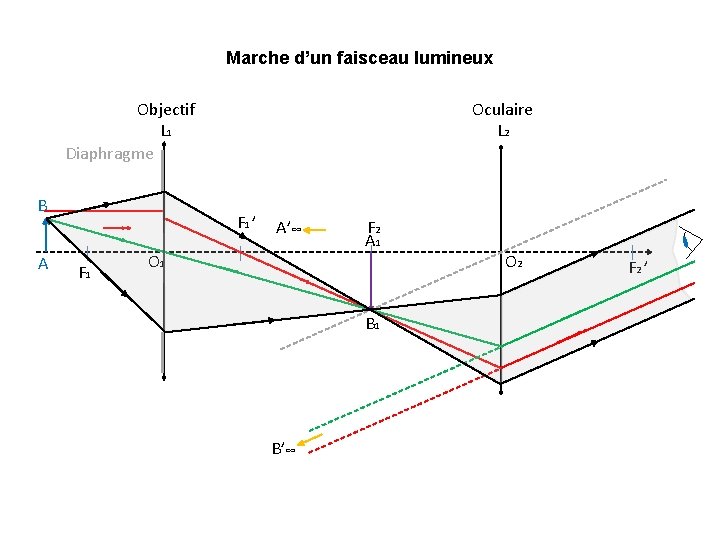

Marche d’un faisceau lumineux Oculaire L 2 Objectif L 1 Diaphragme B A F 1 ’ F 1 A’∞ O 1 F 2 A 1 B’∞ O 2 F 2 ’

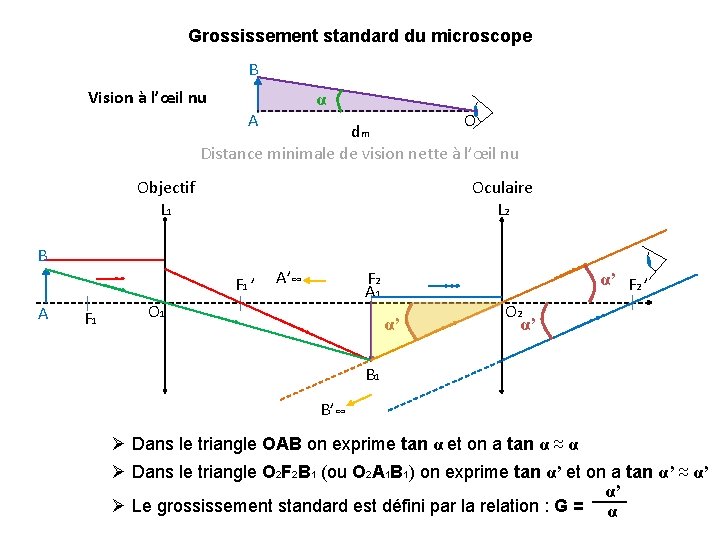

Grossissement standard du microscope B Vision à l’œil nu α A O dm Distance minimale de vision nette à l’œil nu Objectif L 1 Oculaire L 2 B F 1 ’ A F 1 A’∞ F 2 A 1 O 1 α’ F 2 ’ α’ O 2 α’ B 1 B’∞ Ø Dans le triangle OAB on exprime tan α et on a tan α ≈ α Ø Dans le triangle O 2 F 2 B 1 (ou O 2 A 1 B 1) on exprime tan α’ et on a tan α’ ≈ α’ α’ Ø Le grossissement standard est défini par la relation : G = α

Cercle oculaire Objectif L 1 Oculaire L 2 Diaphragme C’ C F 1 D O 1 F 1 ’ F 2 O 2 D’ Ø Position du cercle oculaire (relation de Descartes) : Ø Diamètre du cercle oculaire : F 2 ’ C’ O’ D’
