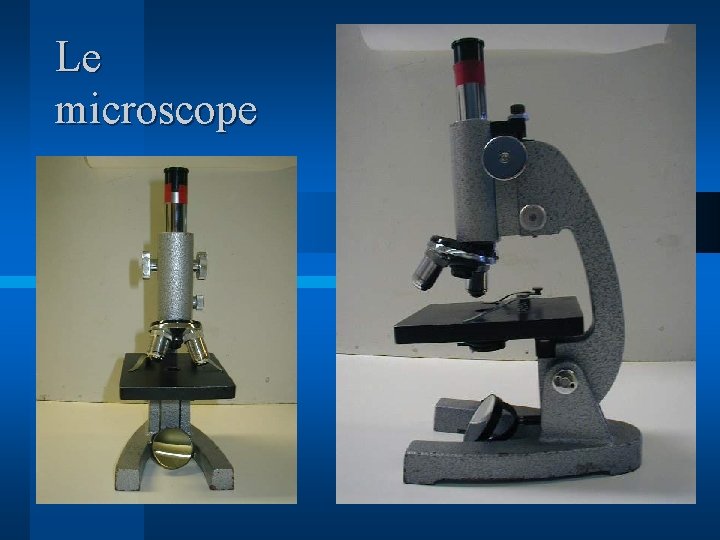

Le microscope lments constitutifs l un oculaire l

Le microscope

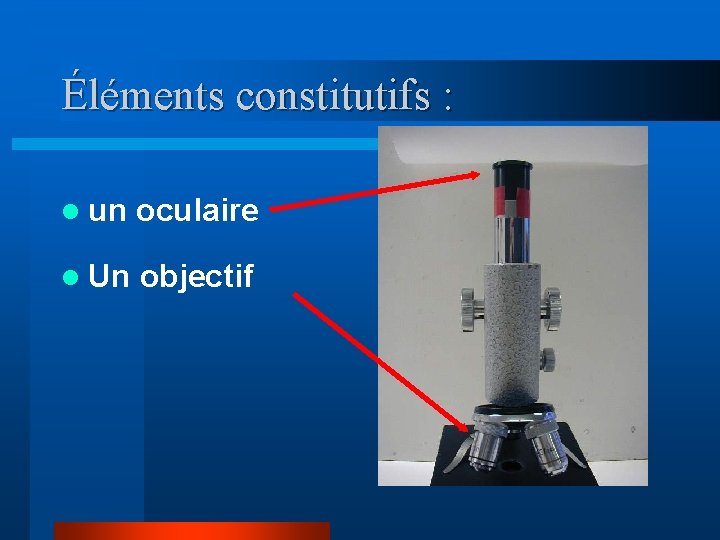

Éléments constitutifs : l un oculaire l Un objectif

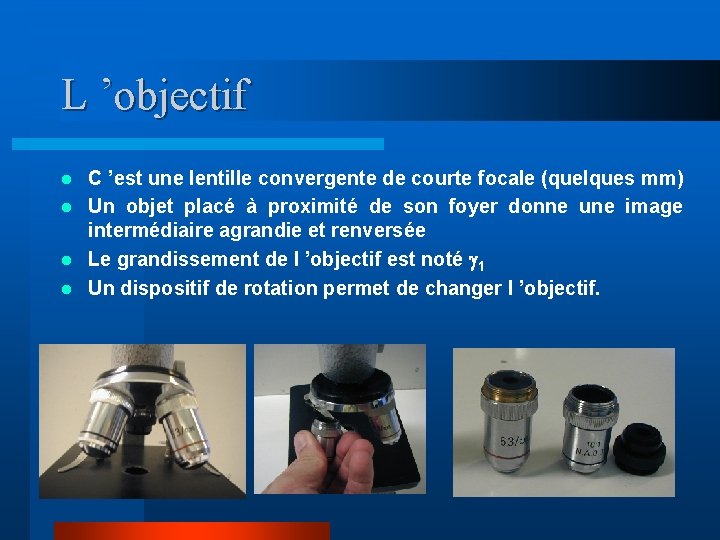

L ’objectif C ’est une lentille convergente de courte focale (quelques mm) l Un objet placé à proximité de son foyer donne une image intermédiaire agrandie et renversée l Le grandissement de l ’objectif est noté g 1 l Un dispositif de rotation permet de changer l ’objectif. l

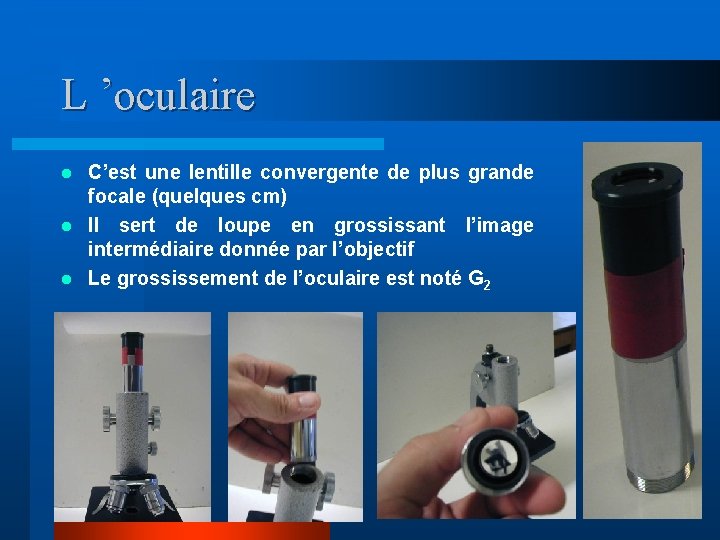

L ’oculaire C’est une lentille convergente de plus grande focale (quelques cm) l Il sert de loupe en grossissant l’image intermédiaire donnée par l’objectif l Le grossissement de l’oculaire est noté G 2 l

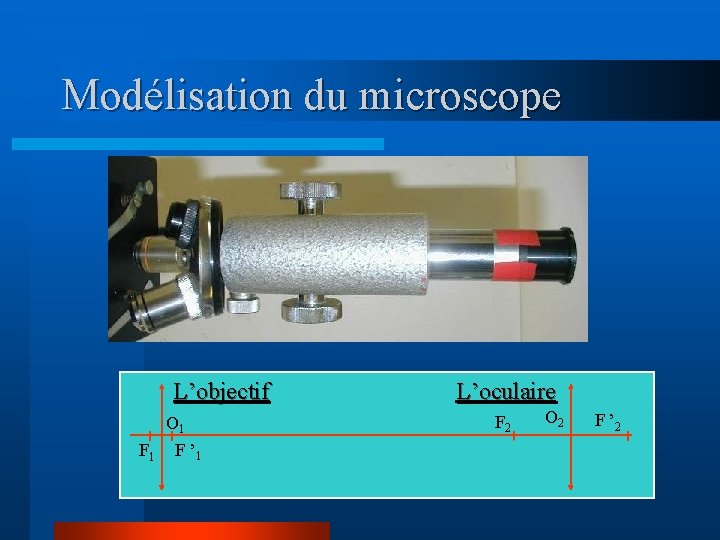

Modélisation du microscope L’objectif O 1 F ’ 1 L’oculaire F 2 O 2 F ’ 2

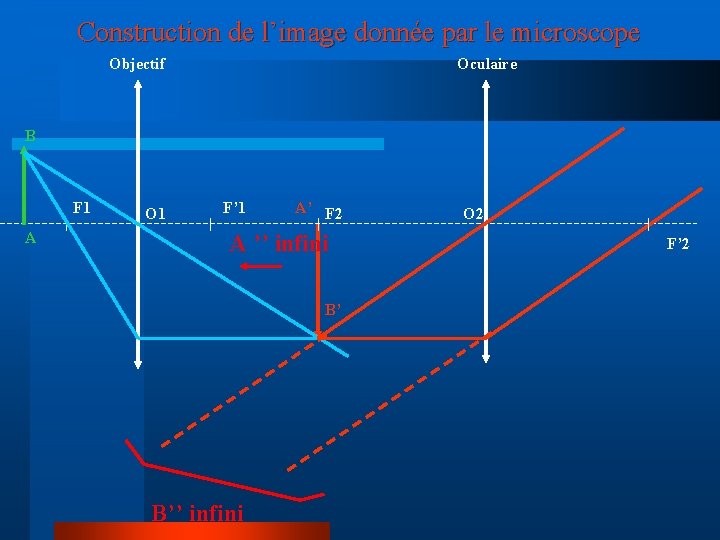

Construction de l’image donnée par le microscope Objectif Oculaire B F 1 A O 1 F’ 1 A’ F 2 A ’’ infini B’ B’’ infini O 2 F’ 2

Construction de l’image donnée par le microscope Quelques éléments caractéristiques oculaire oeil objectif B ’ D Bo F’ 1 Ao F 1 F 2 A 1 O 1 B 1 F 3 O 2 q’ q’ F ’ 3 F’ 2 A ’

Caractéristiques d ’un microscope l L’intervalle optique D l La latitude de mise au point l Le cercle oculaire l Le grossissement standard G

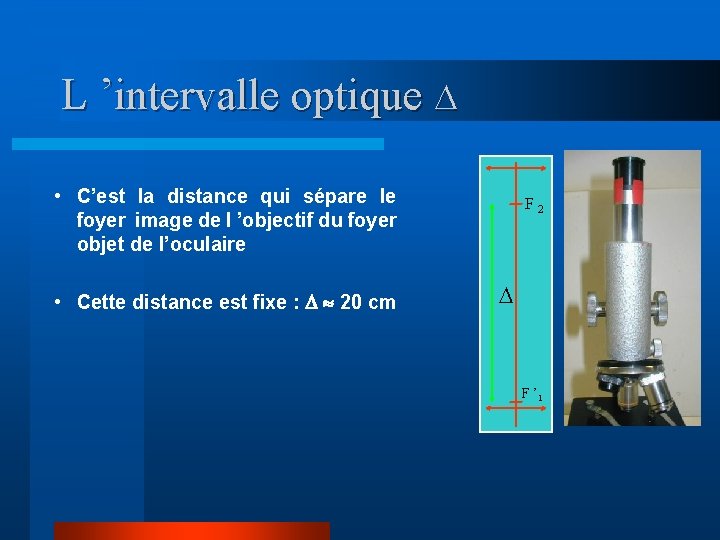

L ’intervalle optique D • C’est la distance qui sépare le foyer image de l ’objectif du foyer objet de l’oculaire • Cette distance est fixe : D 20 cm F 2 D F ’ 1

La latitude de mise au point l Un dispositif avec une vis micrométrique permet de régler la distance entre l ’objet et l ’objectif l En agissant sur la vis, on place l ’objet près du foyer objet de l ’objectif : l ’image finale est à l ’infini

Le cercle oculaire l C’est l’image de l’objectif à travers l ’oculaire. l L’œil doit être placé au cercle oculaire pour recevoir toute la lumière émergente de l ’objet.

Le grossissement standard G C’est un nombre qui dépend : – Du grandissement g 1 de l ’objectif – Du grossissement G 2 de l ’oculaire Il se calcule par la relation : G= lg 1 l. G 2
