Le microscope au laboratoire de biologie et son

Le microscope au laboratoire de biologie et son utilisation

Tête ou support des oculaires Oculaires (tête binoculaire) Objectif(s) Platine support de l’objet muni d’un chariot de déplacement avec cavalier Condenseur Filtre Diaphragme Source lumineuse Variateur Révolver ou barillet, support pivotant des objectifs Potence ou poignée de manutention Vis macrométrique et micrométrique Vis de déplacement de l’objet Socle ou pied : statif lourd évitant les vibrations

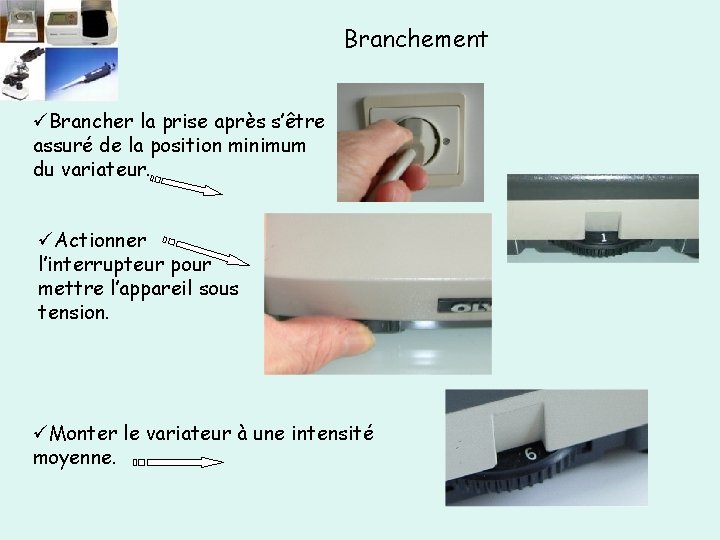

Branchement üBrancher la prise après s’être assuré de la position minimum du variateur. üActionner l’interrupteur pour mettre l’appareil sous tension. üMonter le variateur à une intensité moyenne.

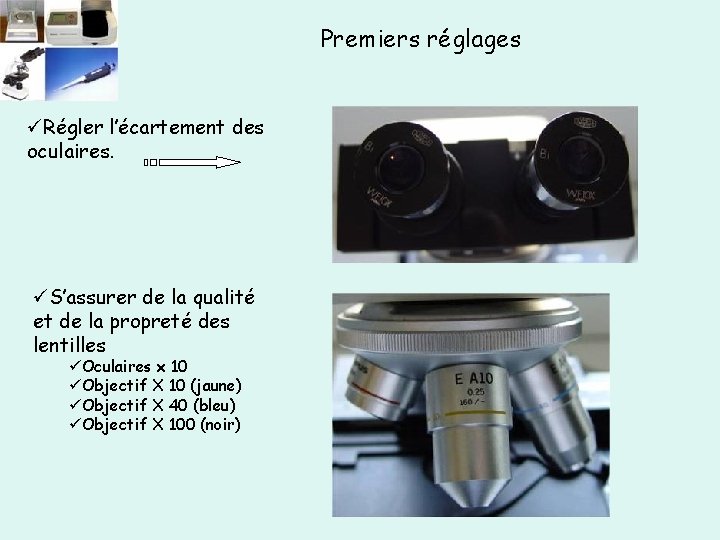

Premiers réglages üRégler l’écartement des oculaires. üS’assurer de la qualité et de la propreté des lentilles üOculaires x 10 üObjectif X 10 (jaune) üObjectif X 40 (bleu) üObjectif X 100 (noir)

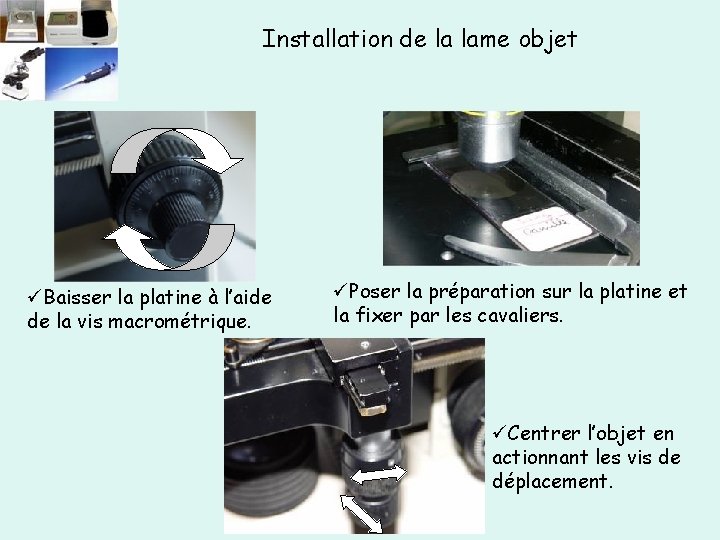

Installation de la lame objet üBaisser la platine à l’aide de la vis macrométrique. üPoser la préparation sur la platine et la fixer par les cavaliers. üCentrer l’objet en actionnant les vis de déplacement.

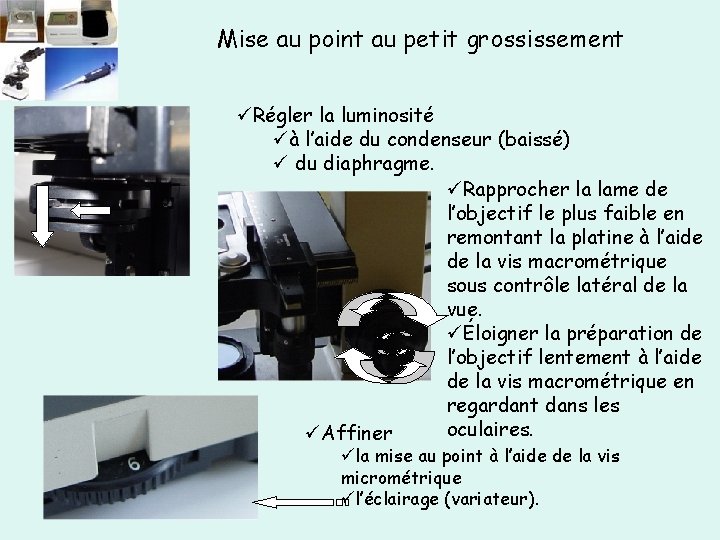

Mise au point au petit grossissement üRégler la luminosité üà l’aide du condenseur (baissé) ü du diaphragme. üRapprocher la lame de l’objectif le plus faible en remontant la platine à l’aide de la vis macrométrique sous contrôle latéral de la vue. üÉloigner la préparation de l’objectif lentement à l’aide de la vis macrométrique en regardant dans les oculaires. üAffiner üla mise au point à l’aide de la vis micrométrique ül’éclairage (variateur).

Mise au point à un grossissement supérieur üAugmenter le grossissement par changement d’objectif en faisant pivoter le révolver. üAjuster üla mise au point à l’aide de la vis micrométrique, ül’éclairage (variateur, condensateur) üla netteté à l’aide de la bague des oculaires.

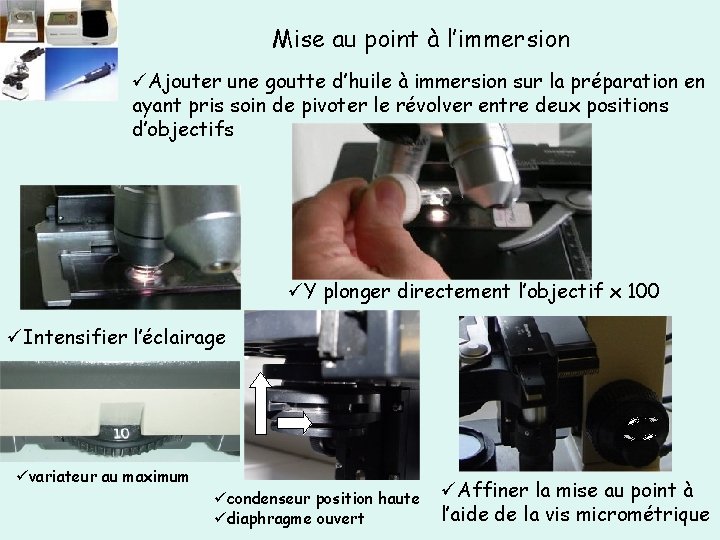

Mise au point à l’immersion üAjouter une goutte d’huile à immersion sur la préparation en ayant pris soin de pivoter le révolver entre deux positions d’objectifs üY plonger directement l’objectif x 100 üIntensifier l’éclairage üvariateur au maximum ücondenseur position haute üdiaphragme ouvert üAffiner la mise au point à l’aide de la vis micrométrique

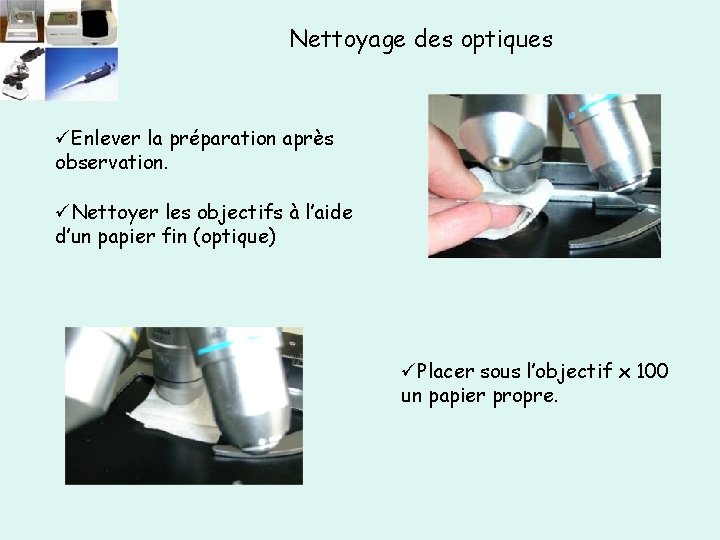

Nettoyage des optiques üEnlever la préparation après observation. üNettoyer les objectifs à l’aide d’un papier fin (optique) üPlacer sous l’objectif x 100 un papier propre.

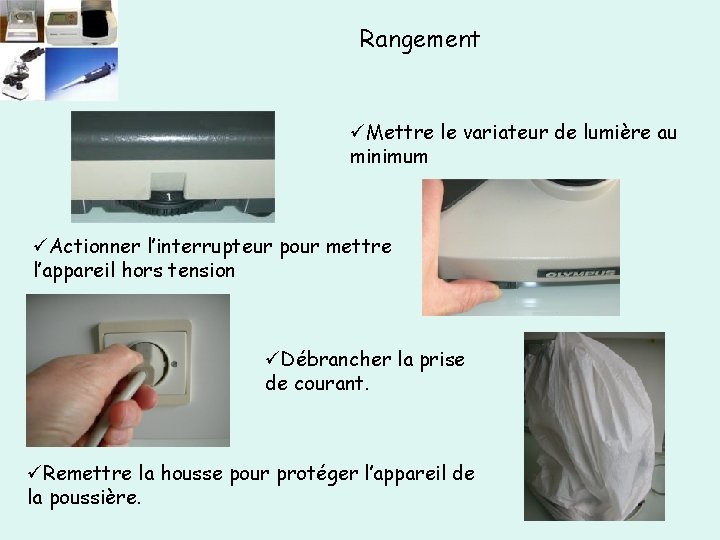

Rangement üMettre le variateur de lumière au minimum üActionner l’interrupteur pour mettre l’appareil hors tension üDébrancher la prise de courant. üRemettre la housse pour protéger l’appareil de la poussière.
