LE LEVE La leva E una macchina semplice

LE LEVE

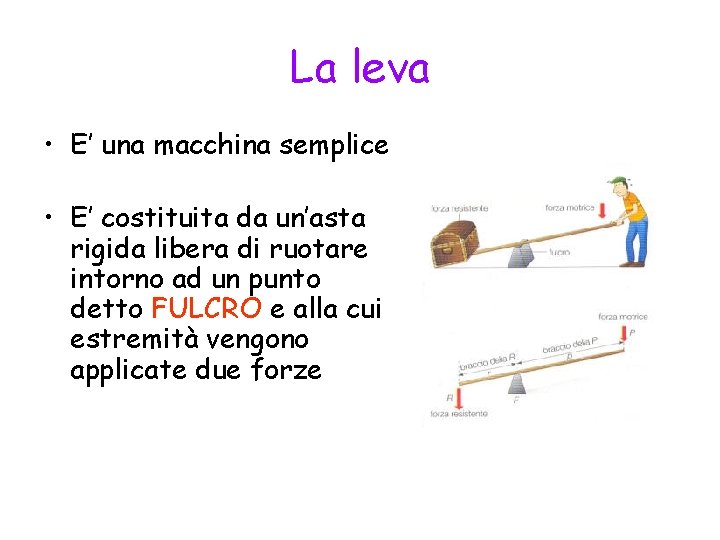

La leva • E’ una macchina semplice • E’ costituita da un’asta rigida libera di ruotare intorno ad un punto detto FULCRO e alla cui estremità vengono applicate due forze

leva • F = fulcro • R = forza da vincere o Resistenza • P = forza applicata per vincere la Resistenza o Potenza • Bp = distanza tra fulcro e Potenza • Br = distanza tra fulcro e Resistenza

Funzionamento della leva • Vincere la resistenza con la potenza significa portare all’equilibrio delle due forze

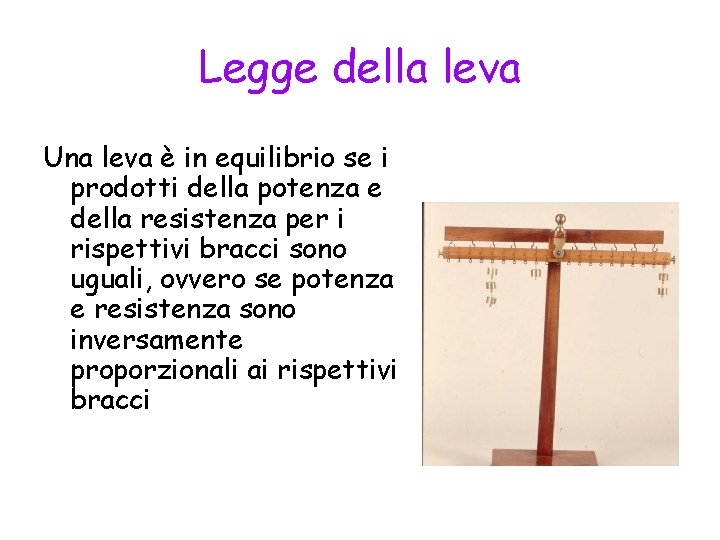

Legge della leva Una leva è in equilibrio se i prodotti della potenza e della resistenza per i rispettivi bracci sono uguali, ovvero se potenza e resistenza sono inversamente proporzionali ai rispettivi bracci

Legge matematica • P * Bp = R * Br • Si può esprimere con una proporzione • P : R = Br : Bp

Vantaggio • II vantaggio di una leva e, in generale, di una qualsiasi macchina semplice, è il rapporto tra l'intensità della resistenza e quella della potenza necessaria per ottenere l'equilibrio; possiamo quindi scrivere la seguente formula : • V= si può affermare che il vantaggio si può anche calcolare facendo il rapporto tra il braccio della potenza e quello della resistenza

Leva Indifferente • P = R , cioè se V = 1 • Perciò Br = Bp

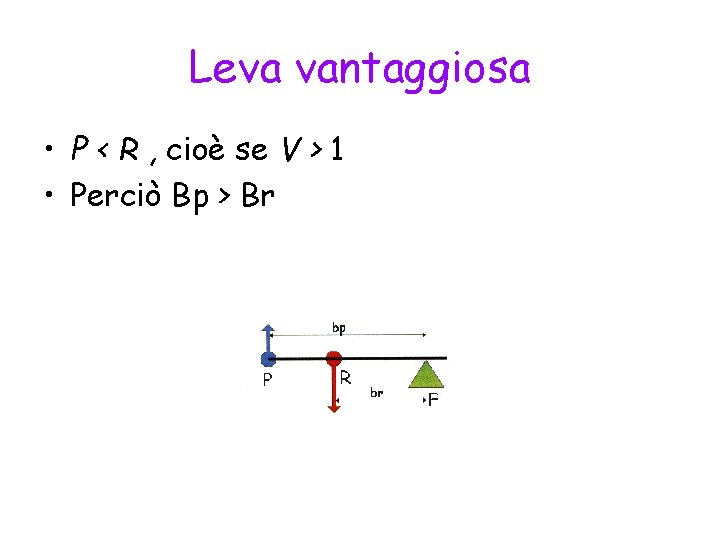

Leva vantaggiosa • P < R , cioè se V > 1 • Perciò Bp > Br

Leva svantaggiosa • P > R , cioè se V < 1 • Perciò Bp < Br

Leva di primo genere Nelle leve di primo genere il fulcro si trova tra la potenza e la resistenza. Possono essere indifferenti, vantaggiose e svantaggiose a seconda della lunghezza dei bracci

Leva di secondo genere Nelle leve di secondo genere la resistenza si trova tra il fulcro e la potenza. Poiché il braccio della potenza è sempre maggiore del braccio della resistenza sono leve sempre vantaggiose

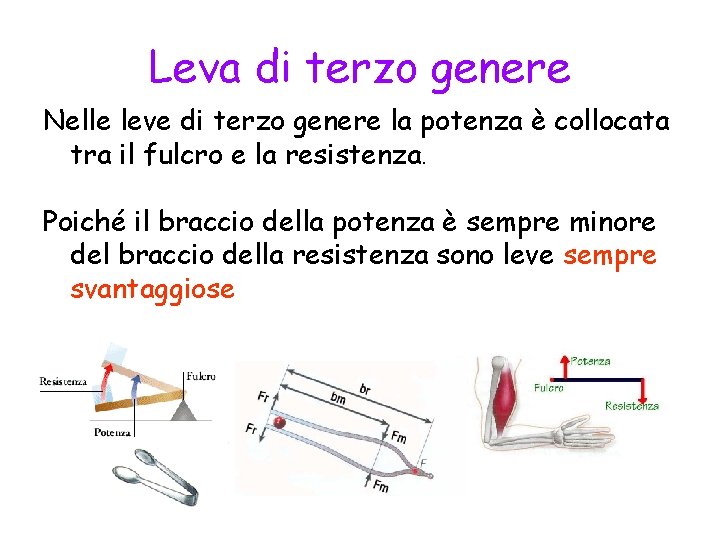

Leva di terzo genere Nelle leve di terzo genere la potenza è collocata tra il fulcro e la resistenza. Poiché il braccio della potenza è sempre minore del braccio della resistenza sono leve sempre svantaggiose

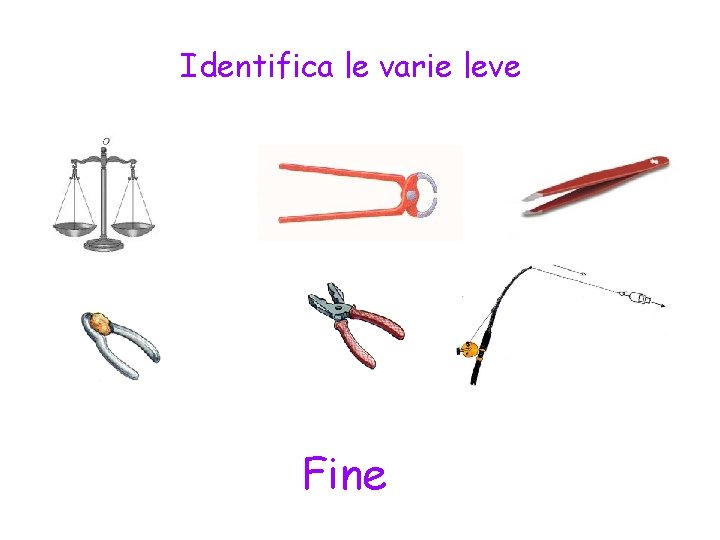

Identifica le varie leve Fine
