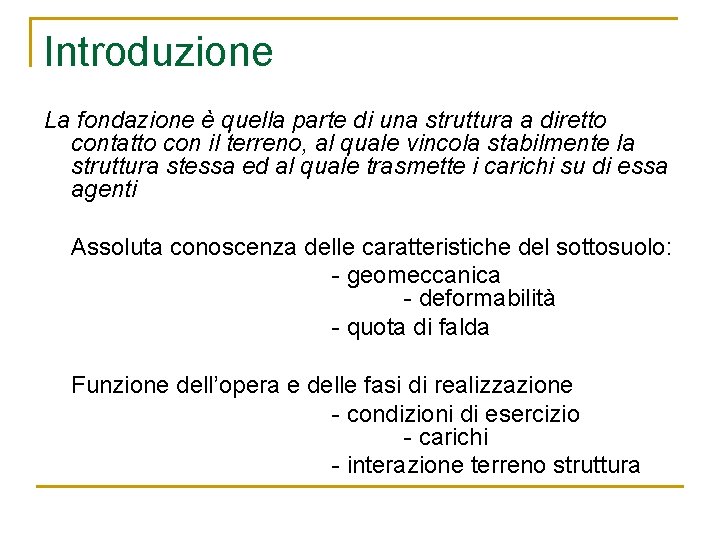

Introduzione La fondazione è quella parte di una struttura a diretto contatto con il terreno, al quale vincola stabilmente la struttura stessa ed al quale trasmette i carichi su di essa agenti Assoluta conoscenza delle caratteristiche del sottosuolo: - geomeccanica - deformabilità - quota di falda Funzione dell’opera e delle fasi di realizzazione - condizioni di esercizio - carichi - interazione terreno struttura

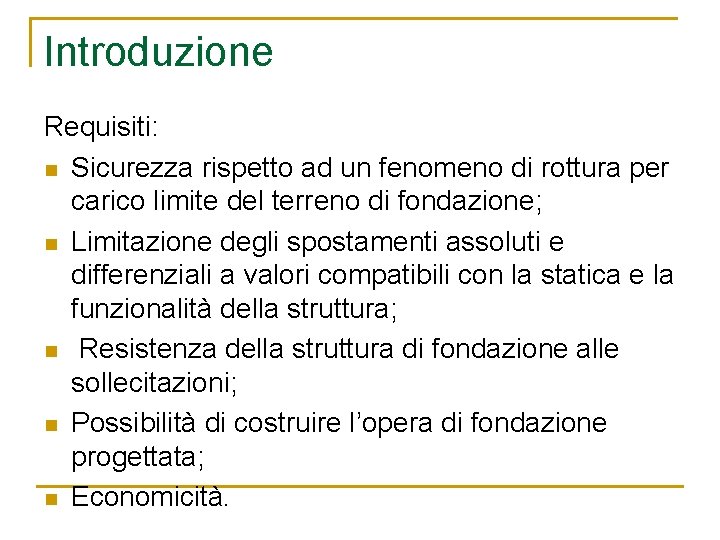

Introduzione Requisiti: n Sicurezza rispetto ad un fenomeno di rottura per carico limite del terreno di fondazione; n Limitazione degli spostamenti assoluti e differenziali a valori compatibili con la statica e la funzionalità della struttura; n Resistenza della struttura di fondazione alle sollecitazioni; n Possibilità di costruire l’opera di fondazione progettata; n Economicità.

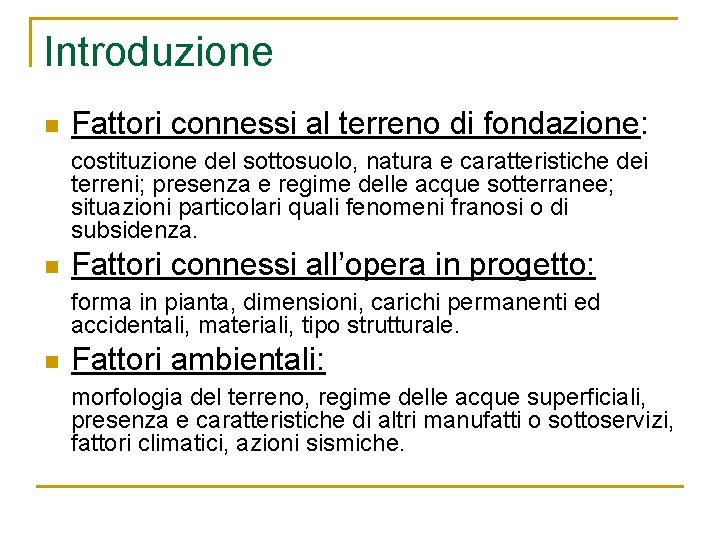

Introduzione n Fattori connessi al terreno di fondazione: costituzione del sottosuolo, natura e caratteristiche dei terreni; presenza e regime delle acque sotterranee; situazioni particolari quali fenomeni franosi o di subsidenza. n Fattori connessi all’opera in progetto: forma in pianta, dimensioni, carichi permanenti ed accidentali, materiali, tipo strutturale. n Fattori ambientali: morfologia del terreno, regime delle acque superficiali, presenza e caratteristiche di altri manufatti o sottoservizi, fattori climatici, azioni sismiche.

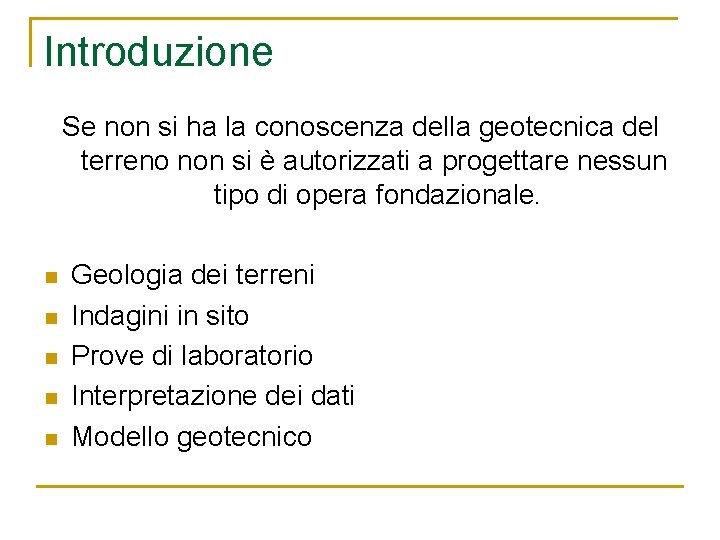

Introduzione Se non si ha la conoscenza della geotecnica del terreno non si è autorizzati a progettare nessun tipo di opera fondazionale. n n n Geologia dei terreni Indagini in sito Prove di laboratorio Interpretazione dei dati Modello geotecnico

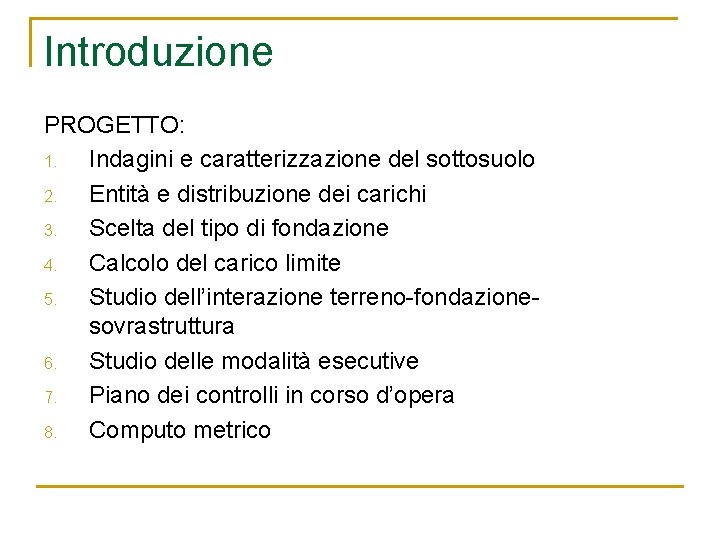

Introduzione PROGETTO: 1. Indagini e caratterizzazione del sottosuolo 2. Entità e distribuzione dei carichi 3. Scelta del tipo di fondazione 4. Calcolo del carico limite 5. Studio dell’interazione terreno-fondazionesovrastruttura 6. Studio delle modalità esecutive 7. Piano dei controlli in corso d’opera 8. Computo metrico

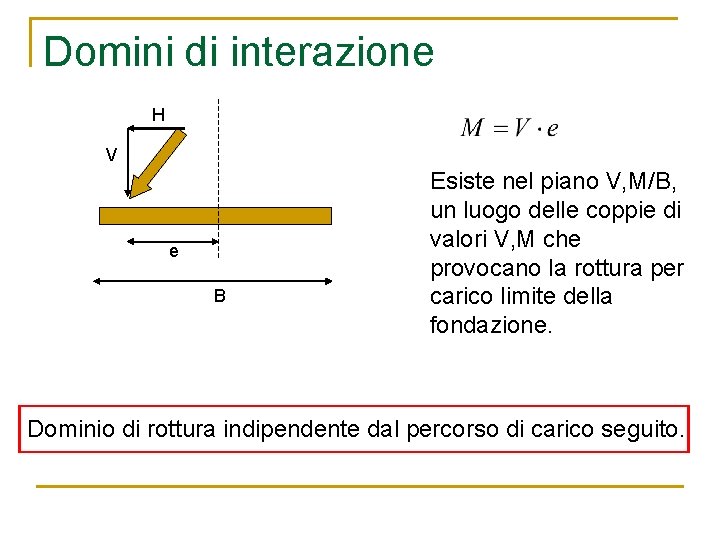

Domini di interazione H V e B Esiste nel piano V, M/B, un luogo delle coppie di valori V, M che provocano la rottura per carico limite della fondazione. Dominio di rottura indipendente dal percorso di carico seguito.

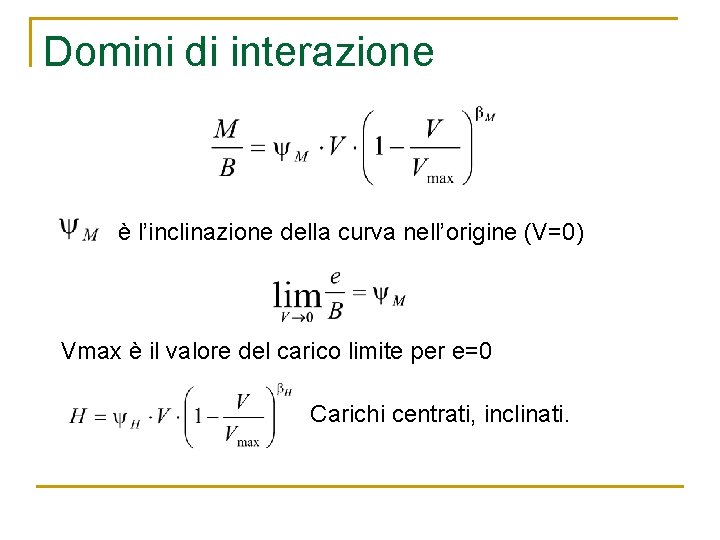

Domini di interazione è l’inclinazione della curva nell’origine (V=0) Vmax è il valore del carico limite per e=0 Carichi centrati, inclinati.

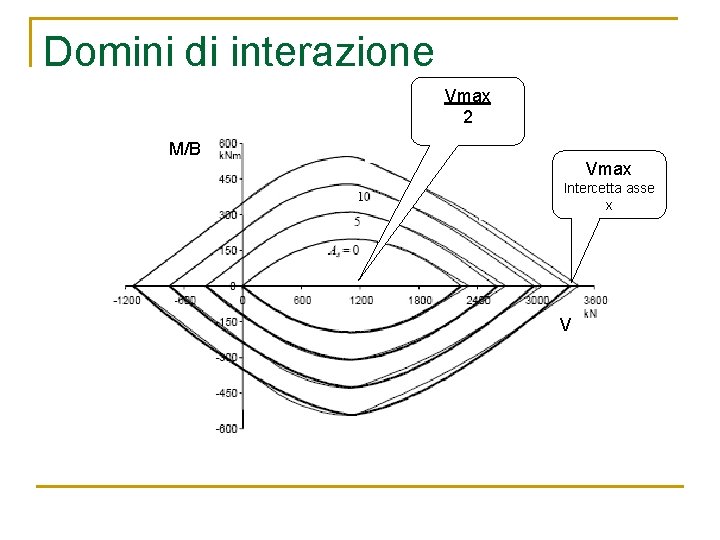

Domini di interazione Vmax 2 M/B Vmax Intercetta asse x V

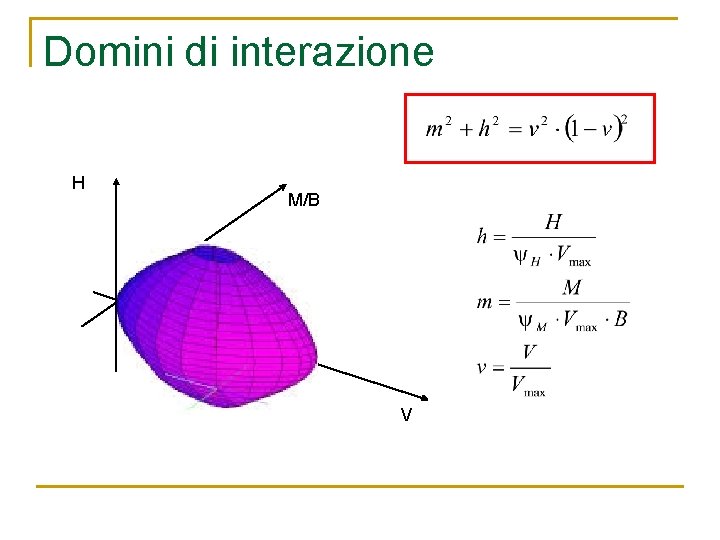

Domini di interazione H M/B V

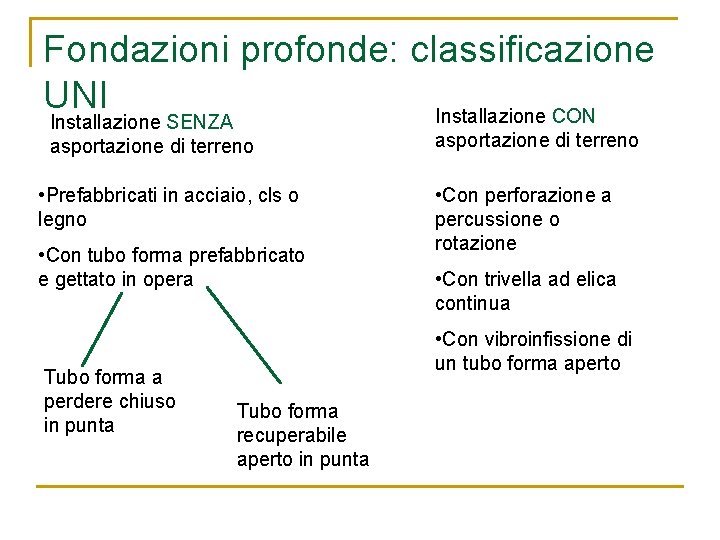

Fondazioni profonde: classificazione UNI Installazione CON Installazione SENZA asportazione di terreno • Prefabbricati in acciaio, cls o legno • Con tubo forma prefabbricato e gettato in opera Tubo forma a perdere chiuso in punta asportazione di terreno • Con perforazione a percussione o rotazione • Con trivella ad elica continua • Con vibroinfissione di un tubo forma aperto Tubo forma recuperabile aperto in punta

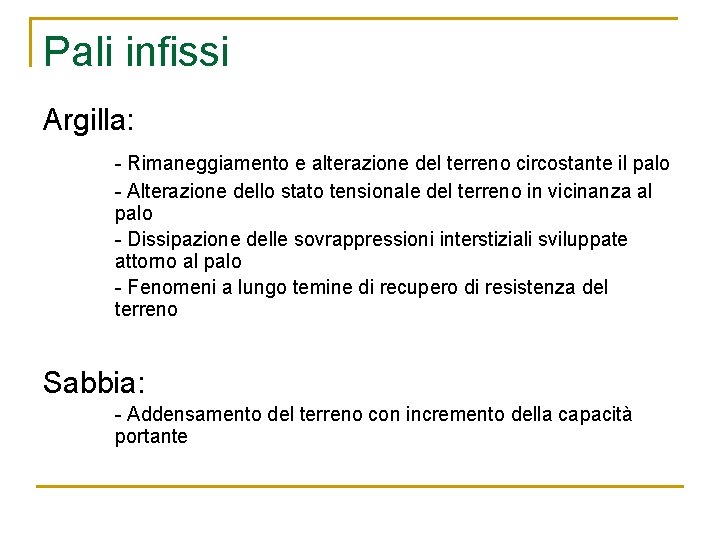

Pali infissi Argilla: - Rimaneggiamento e alterazione del terreno circostante il palo - Alterazione dello stato tensionale del terreno in vicinanza al palo - Dissipazione delle sovrappressioni interstiziali sviluppate attorno al palo - Fenomeni a lungo temine di recupero di resistenza del terreno Sabbia: - Addensamento del terreno con incremento della capacità portante

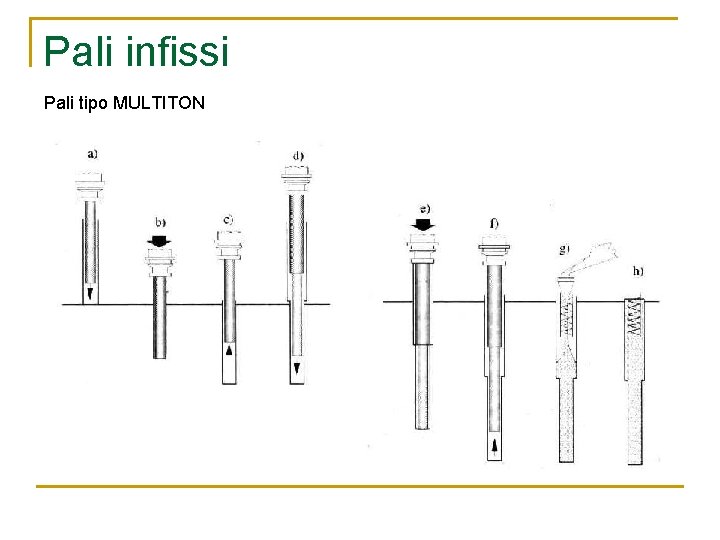

Pali infissi Pali tipo MULTITON

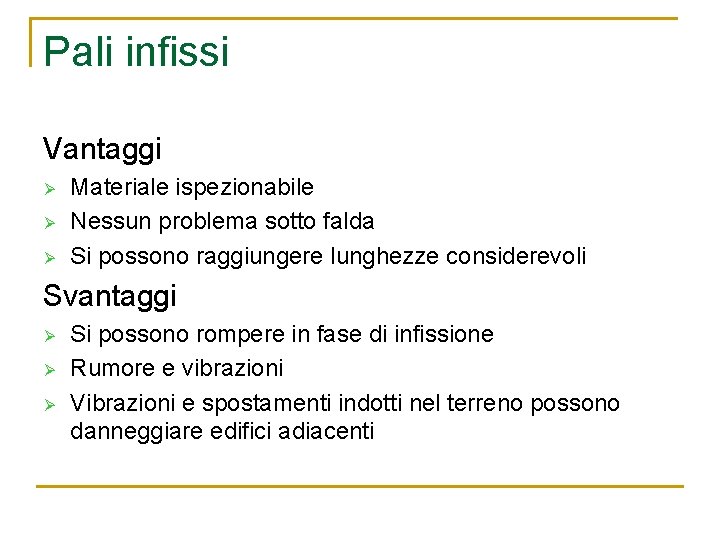

Pali infissi Vantaggi Ø Ø Ø Materiale ispezionabile Nessun problema sotto falda Si possono raggiungere lunghezze considerevoli Svantaggi Ø Ø Ø Si possono rompere in fase di infissione Rumore e vibrazioni Vibrazioni e spostamenti indotti nel terreno possono danneggiare edifici adiacenti

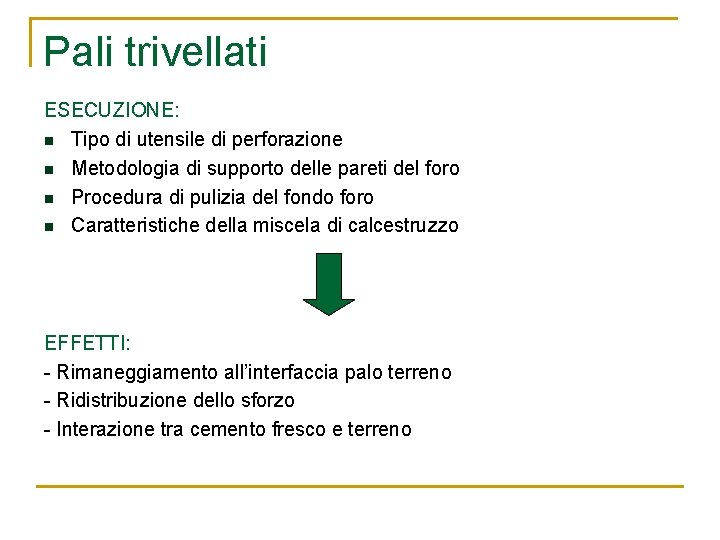

Pali trivellati ESECUZIONE: n Tipo di utensile di perforazione n Metodologia di supporto delle pareti del foro n Procedura di pulizia del fondo foro n Caratteristiche della miscela di calcestruzzo EFFETTI: - Rimaneggiamento all’interfaccia palo terreno - Ridistribuzione dello sforzo - Interazione tra cemento fresco e terreno

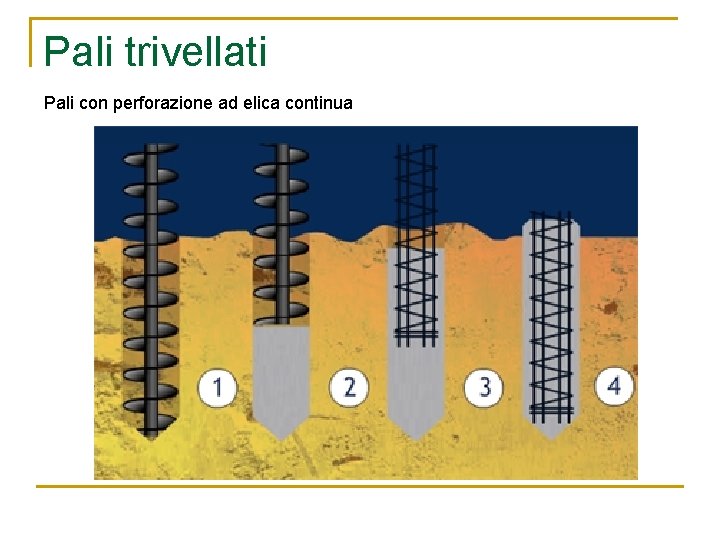

Pali trivellati Pali con perforazione ad elica continua

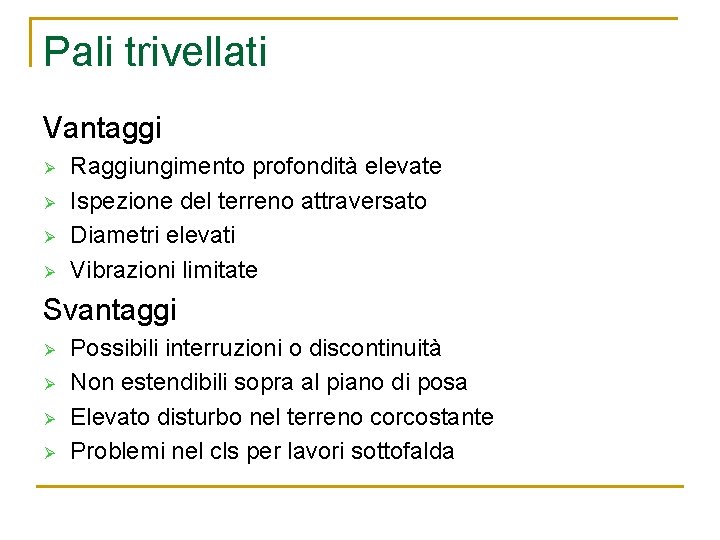

Pali trivellati Vantaggi Ø Ø Raggiungimento profondità elevate Ispezione del terreno attraversato Diametri elevati Vibrazioni limitate Svantaggi Ø Ø Possibili interruzioni o discontinuità Non estendibili sopra al piano di posa Elevato disturbo nel terreno corcostante Problemi nel cls per lavori sottofalda

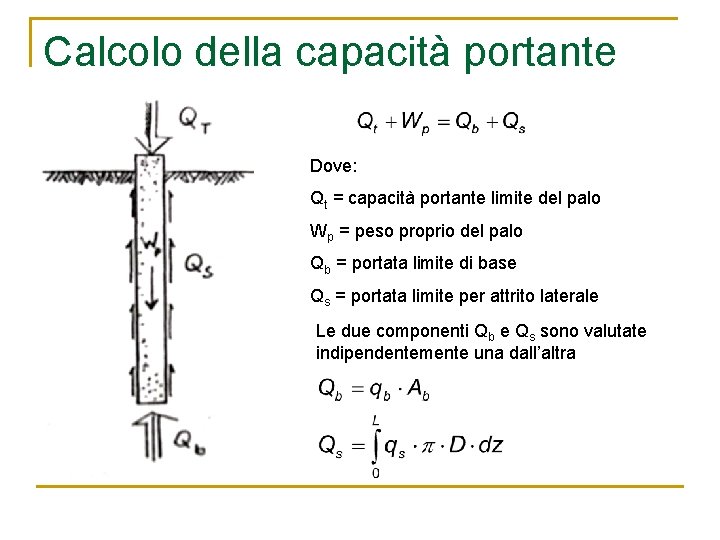

Calcolo della capacità portante Dove: Qt = capacità portante limite del palo Wp = peso proprio del palo Qb = portata limite di base Qs = portata limite per attrito laterale Le due componenti Qb e Qs sono valutate indipendentemente una dall’altra

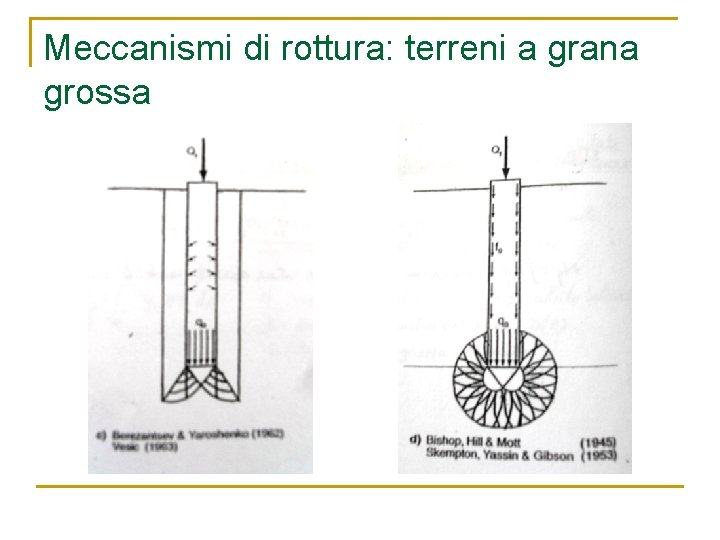

Meccanismi di rottura: terreni a grana grossa

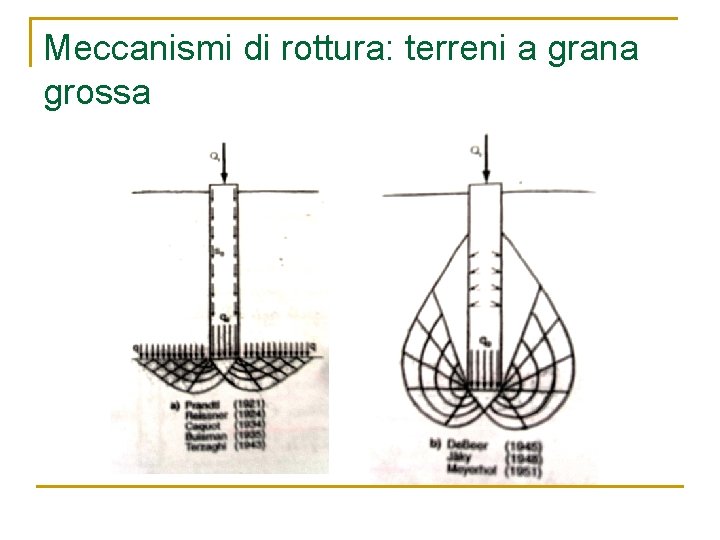

Meccanismi di rottura: terreni a grana grossa

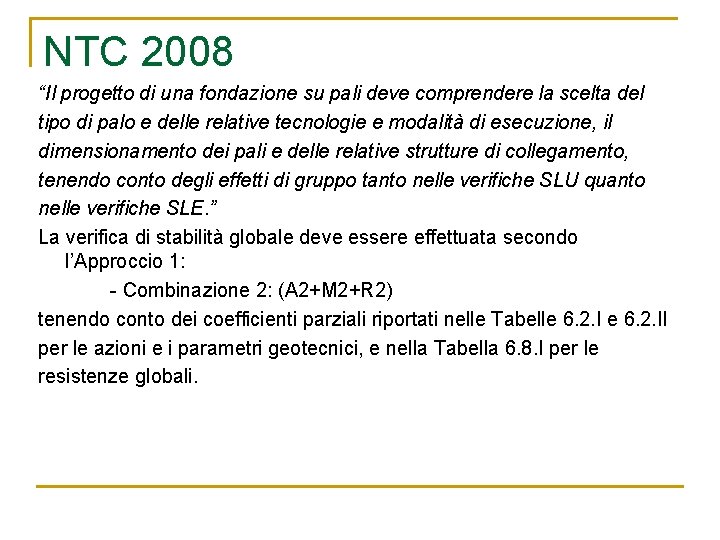

NTC 2008 “Il progetto di una fondazione su pali deve comprendere la scelta del tipo di palo e delle relative tecnologie e modalità di esecuzione, il dimensionamento dei pali e delle relative strutture di collegamento, tenendo conto degli effetti di gruppo tanto nelle verifiche SLU quanto nelle verifiche SLE. ” La verifica di stabilità globale deve essere effettuata secondo l’Approccio 1: - Combinazione 2: (A 2+M 2+R 2) tenendo conto dei coefficienti parziali riportati nelle Tabelle 6. 2. II per le azioni e i parametri geotecnici, e nella Tabella 6. 8. I per le resistenze globali.

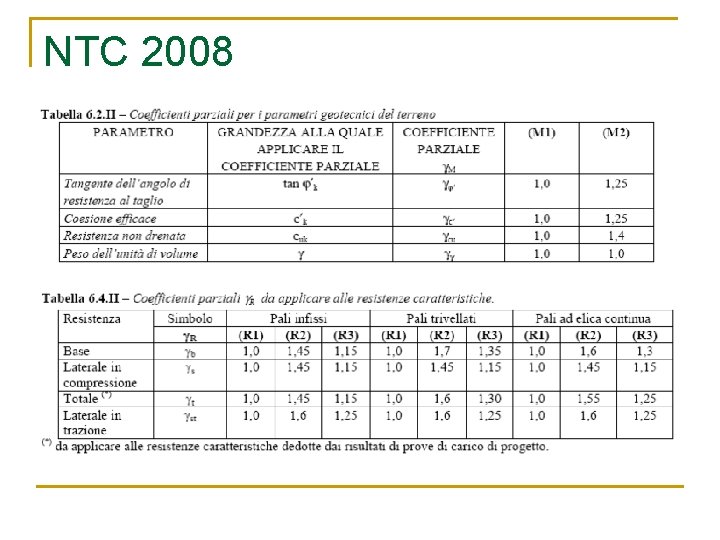

NTC 2008

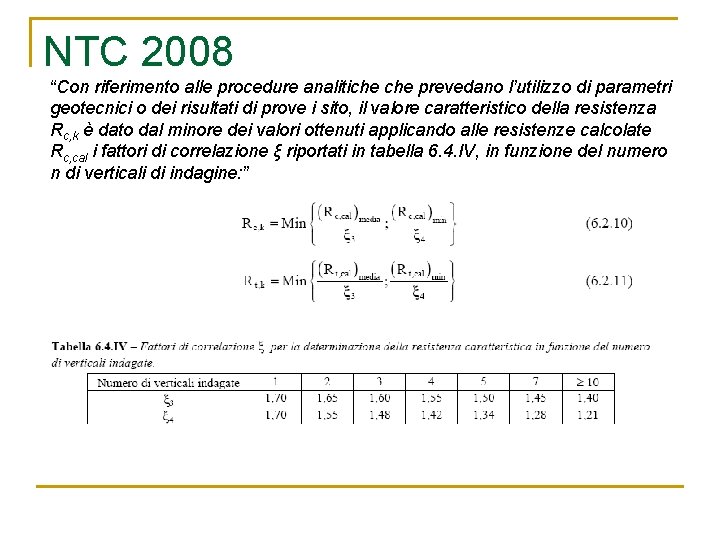

NTC 2008 “Con riferimento alle procedure analitiche prevedano l’utilizzo di parametri geotecnici o dei risultati di prove i sito, il valore caratteristico della resistenza Rc, k è dato dal minore dei valori ottenuti applicando alle resistenze calcolate Rc, cal i fattori di correlazione ξ riportati in tabella 6. 4. IV, in funzione del numero n di verticali di indagine: ”
