Le Dessin Technique Lecture de Plan Les dessins

Le Dessin Technique Lecture de Plan

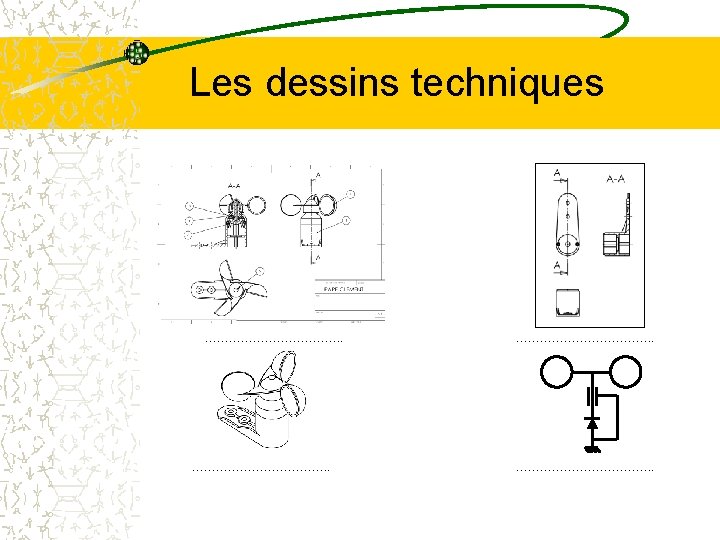

Les dessins techniques ……………………………. .

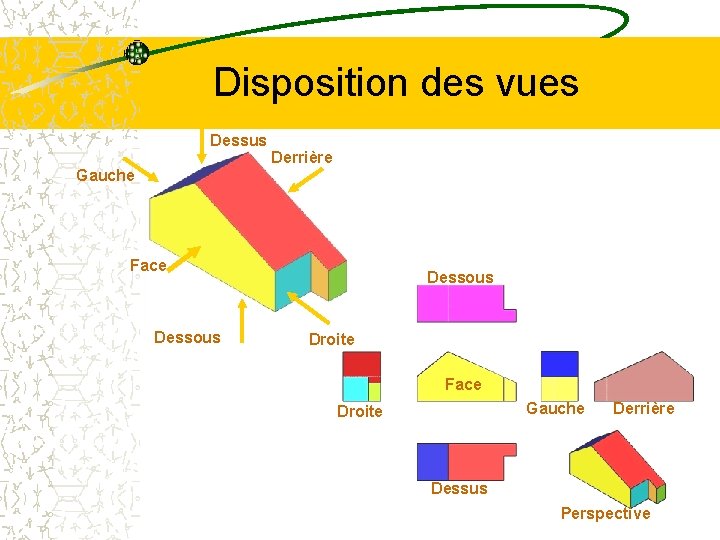

Disposition des vues Dessus Derrière Gauche Face Dessous Droite Face Gauche Droite Derrière Dessus Perspective

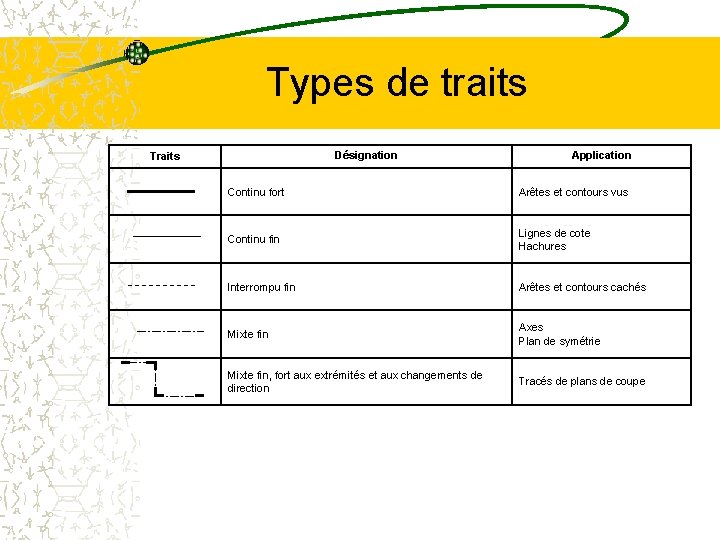

Types de traits Désignation Traits Application Continu fort Arêtes et contours vus Continu fin Lignes de cote Hachures Interrompu fin Arêtes et contours cachés Mixte fin Axes Plan de symétrie Mixte fin, fort aux extrémités et aux changements de direction Tracés de plans de coupe

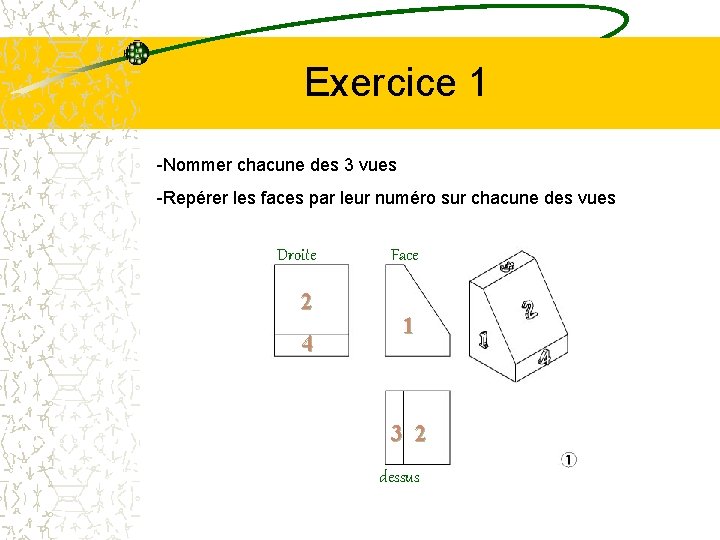

Exercice 1 -Nommer chacune des 3 vues -Repérer les faces par leur numéro sur chacune des vues Droite 2 4 Face 1 3 2 dessus

Exercice 2 -Nommer chacune des 3 vues -Repérer les faces par leur numéro sur chacune des vues Droite 23 4 Face 3 gauche 1 4 3 1 dessus 4

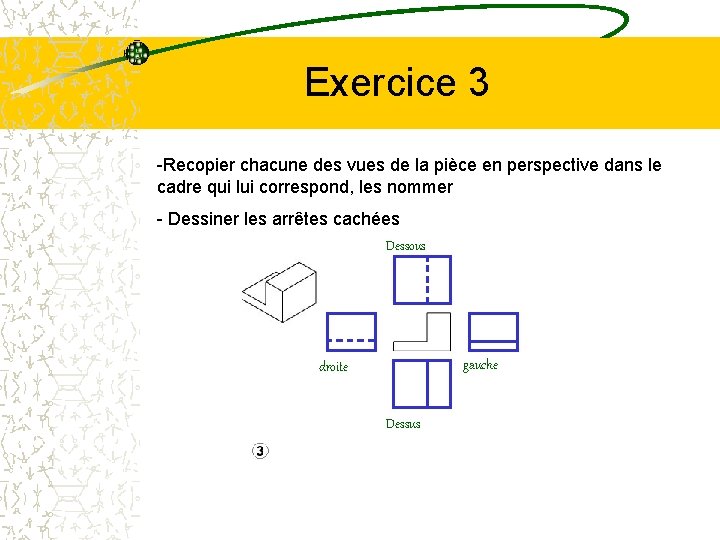

Exercice 3 -Recopier chacune des vues de la pièce en perspective dans le cadre qui lui correspond, les nommer - Dessiner les arrêtes cachées Dessous gauche droite Dessus

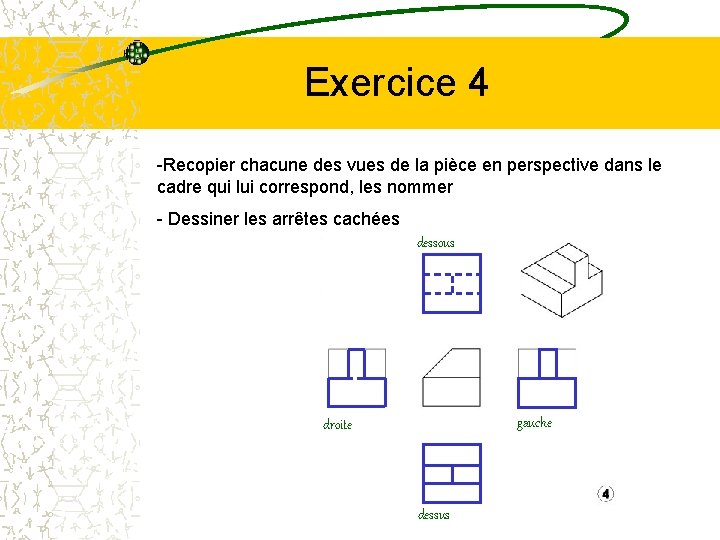

Exercice 4 -Recopier chacune des vues de la pièce en perspective dans le cadre qui lui correspond, les nommer - Dessiner les arrêtes cachées dessous gauche droite dessus

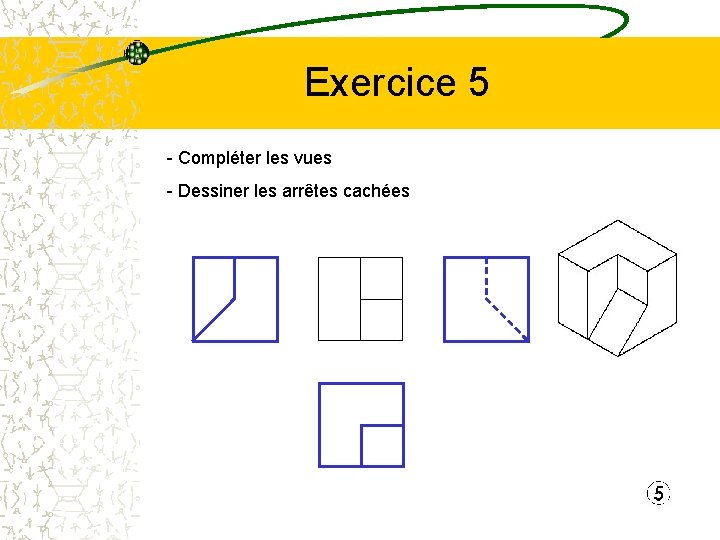

Exercice 5 - Compléter les vues - Dessiner les arrêtes cachées

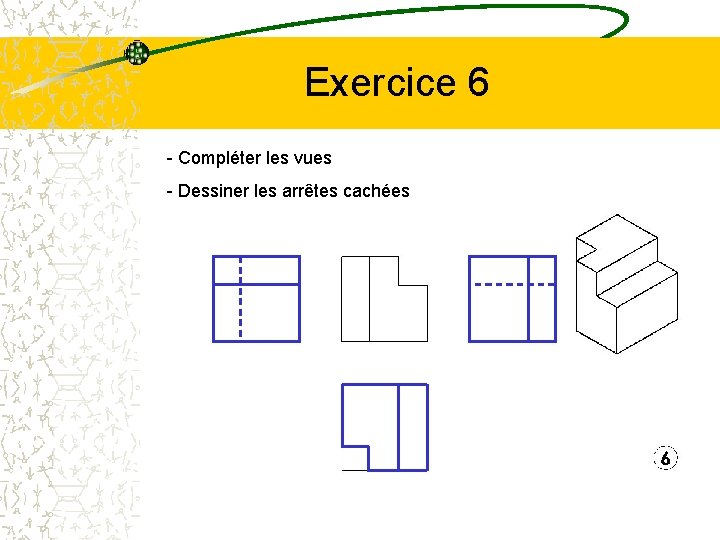

Exercice 6 - Compléter les vues - Dessiner les arrêtes cachées

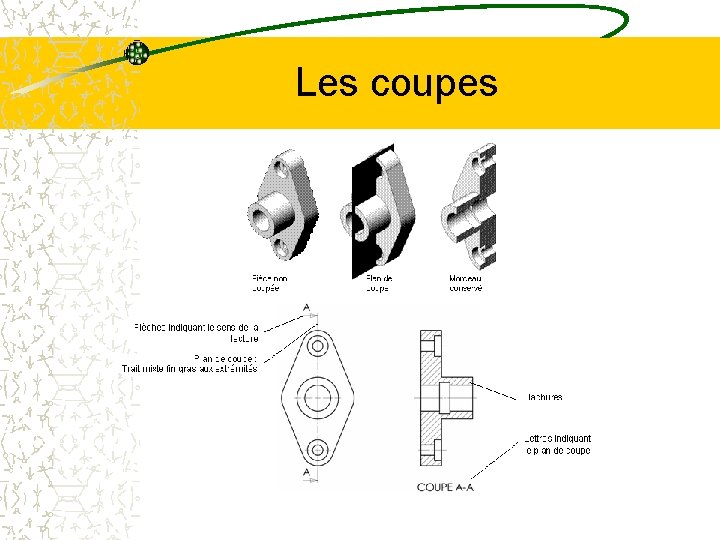

Les coupes

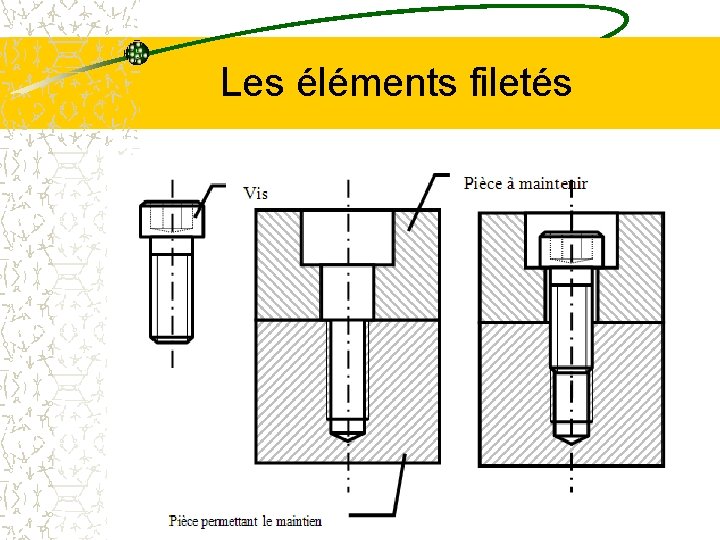

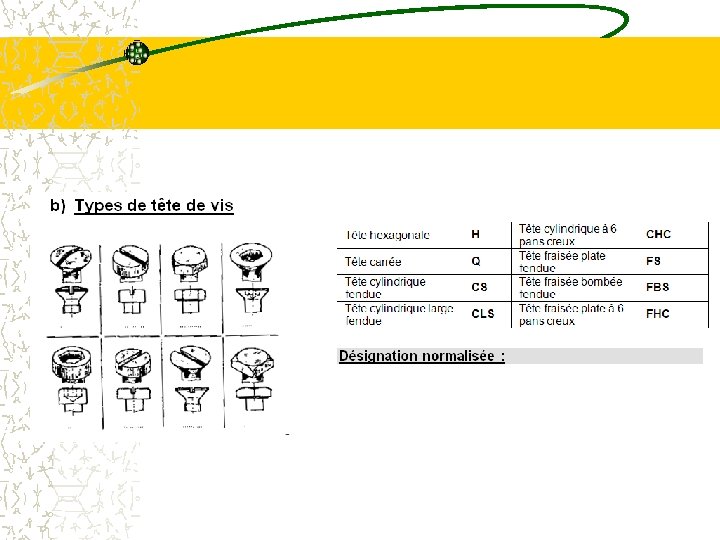

Les éléments filetés

Les éléments filetés

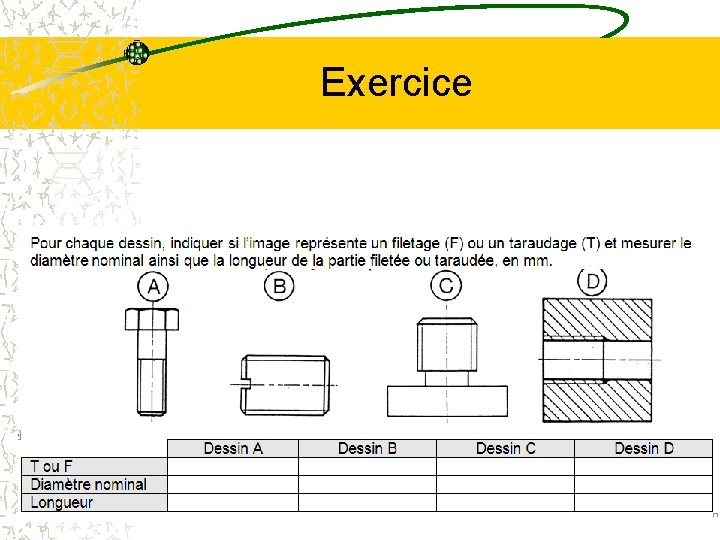

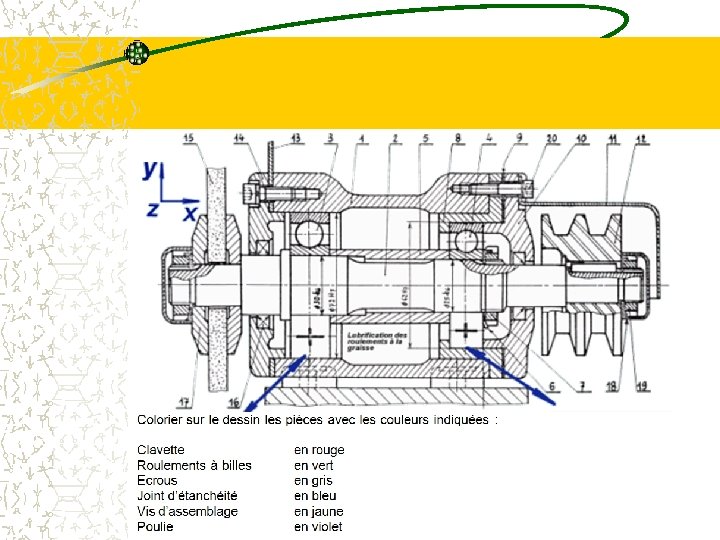

Exercice

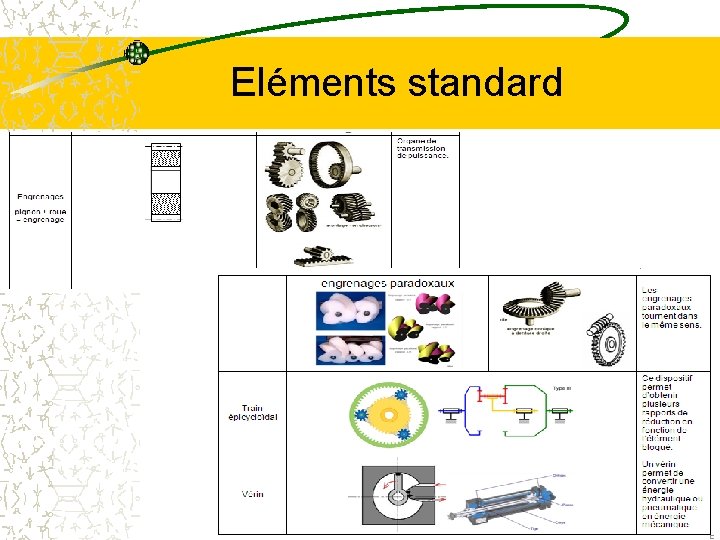

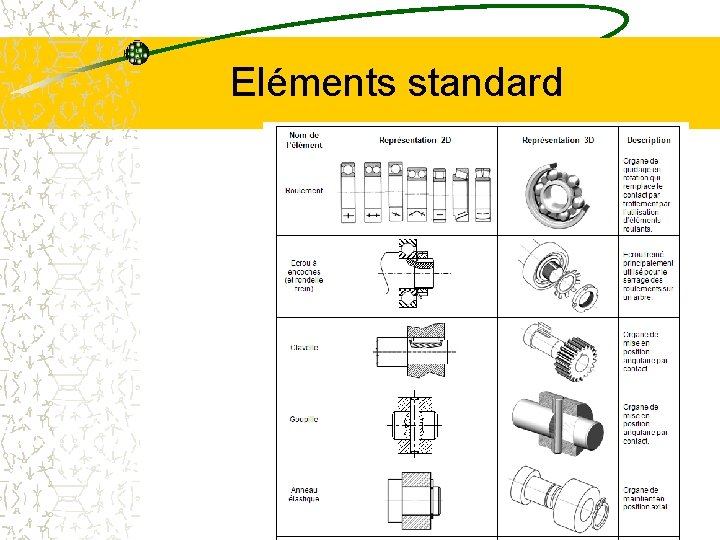

Eléments standard

Eléments standard
