Le dessin technique Du croquis au dessin assisté par ordinateur
HISTOIRE Les évolutions du dessin L’aurignacien Archimède Leonard de Vinci
HISTOIRE Dessin artistique Dessin technique
DE L’ESQUISSE A LA DEFINITION EXACTE Croquis à main levée Plans techniques
TYPOLOGIE DE DESSINS TECHNIQUES PERSPECTIVE cavalière (45°) Les tuileries PERSPECTIVE conique à 3 points de fuites MC ESCHER PERSPECTIVE isométrique (60°) Sim city

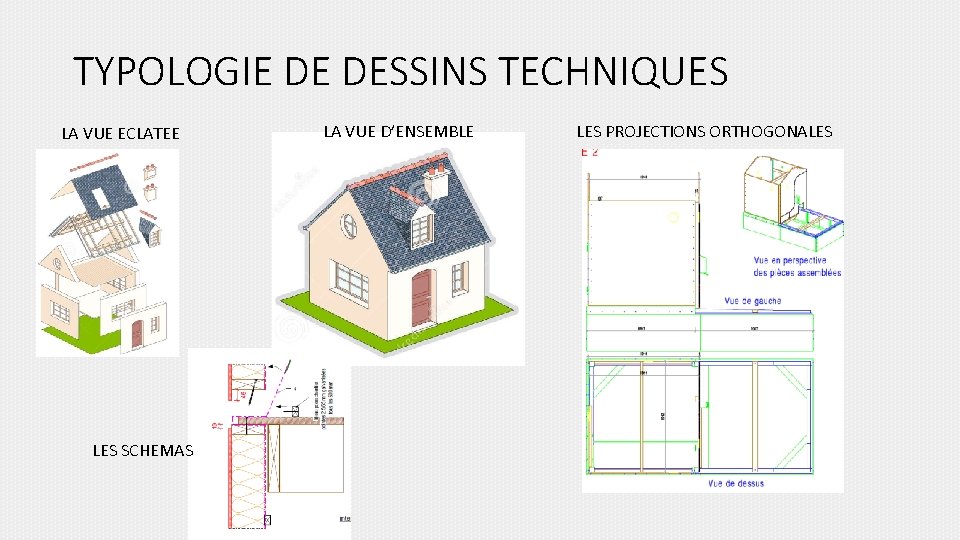

TYPOLOGIE DE DESSINS TECHNIQUES LA VUE ECLATEE LES SCHEMAS LA VUE D’ENSEMBLE LES PROJECTIONS ORTHOGONALES

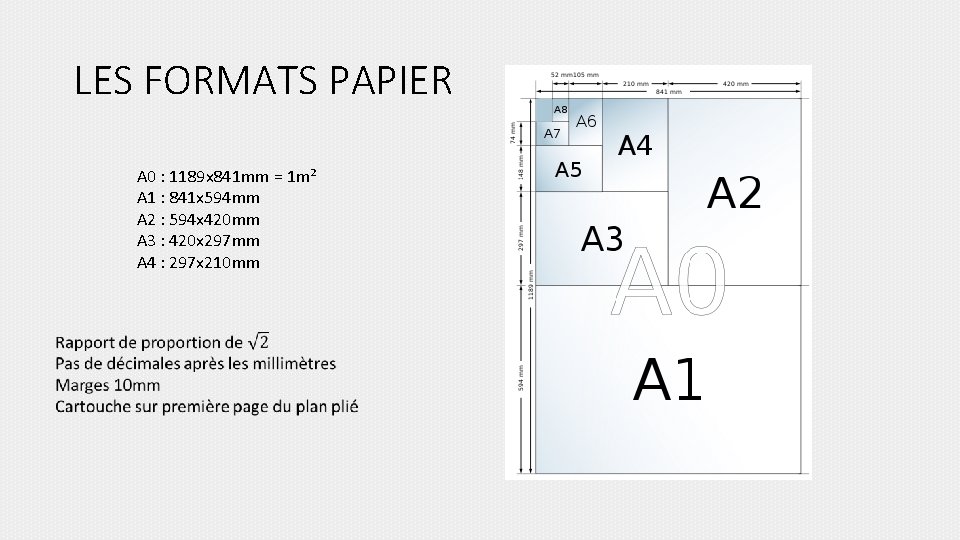

LES FORMATS PAPIER A 0 : 1189 x 841 mm = 1 m² A 1 : 841 x 594 mm A 2 : 594 x 420 mm A 3 : 420 x 297 mm A 4 : 297 x 210 mm

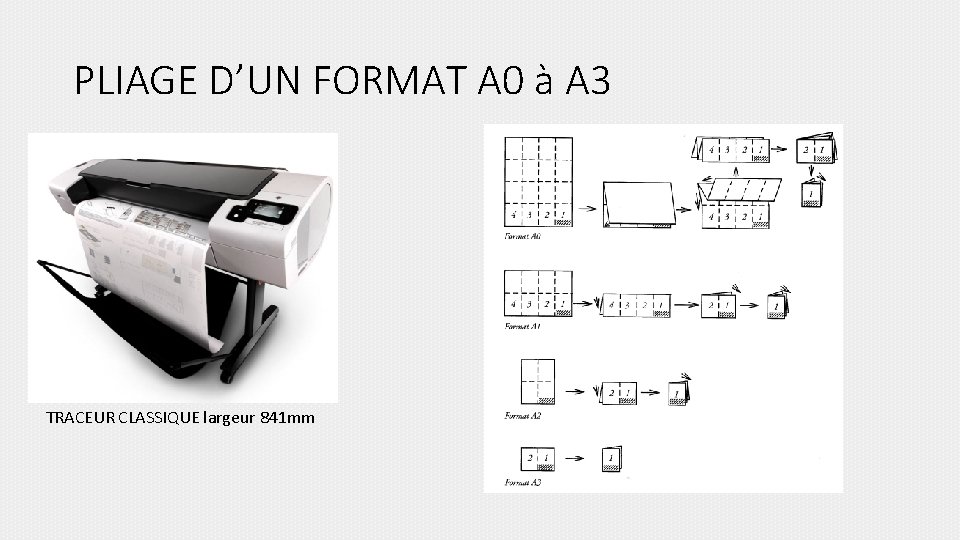

PLIAGE D’UN FORMAT A 0 à A 3 TRACEUR CLASSIQUE largeur 841 mm
LE CARTOUCHE D’INSCRIPTION CARTOUCHE de type plan A 0 CARTOUCHE de type plan A 3 CONVENTION de dessin Cartouche placé en bas à droite A 0 A 2 A 4 Portrait A 1 A 3 A 5 Paysage
Pour le repérage sur les plans LA NOMENCLATURE Inventaire et dénomination des éléments du chantier/plans/notes de calcul Pour la commande Pour le nom des plans
LES TRAITS Les différents types et épaisseurs
LES ECHELLES Plan d’ensemble 1/50 ou 1/100ème Ferrure 1/2 ou 1/5ème Coupes générales 1/25 ou 1/50ème Détails 1/10 ou 1/5ème

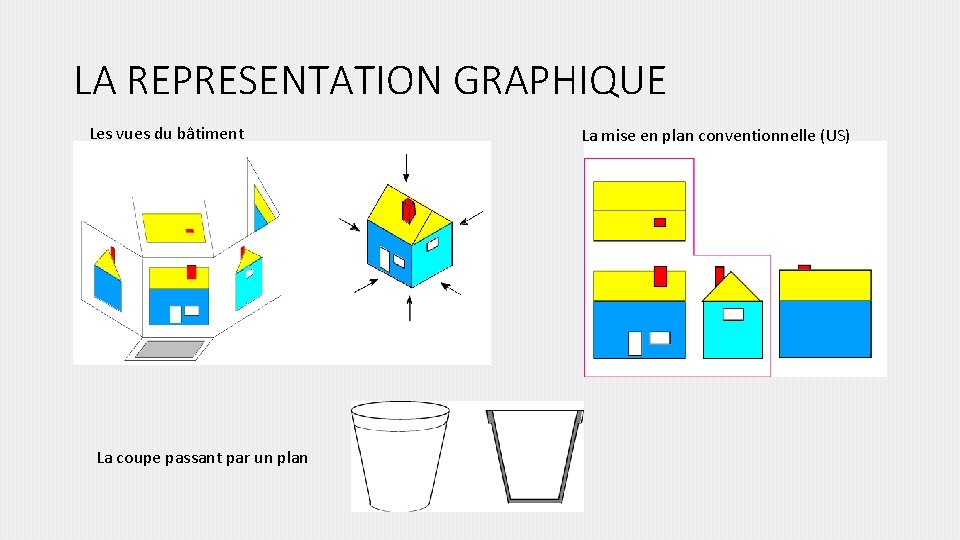

LA REPRESENTATION GRAPHIQUE Les vues du bâtiment La coupe passant par un plan La mise en plan conventionnelle (US)
LA REPRESENTATION GRAPHIQUE Agencement des formats choisis + légendage
LA COTATION Convention d’orientation des cotations

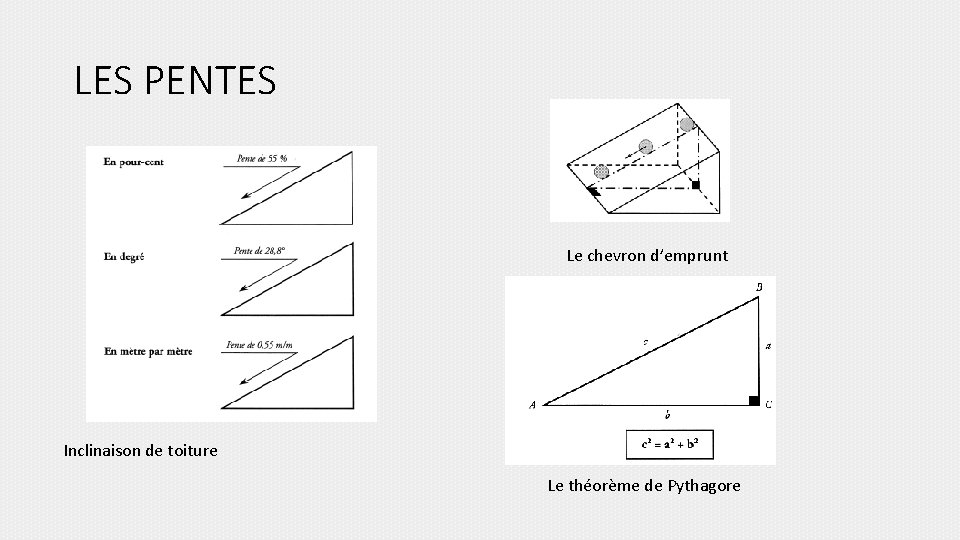

LES PENTES Le chevron d’emprunt Inclinaison de toiture Le théorème de Pythagore
LES PENTES Le triangle 3 4 5 Conversion degrés pour-cent Conversion pour-cent degrés α = arctan ((Pente en % )/100)) Le coefficient de pente 1/cos α (avec α = pente en degrés) Longueur en plan x 1 / cos α = longueur réelle Surface en plan x 1 / cos α = surface réelle

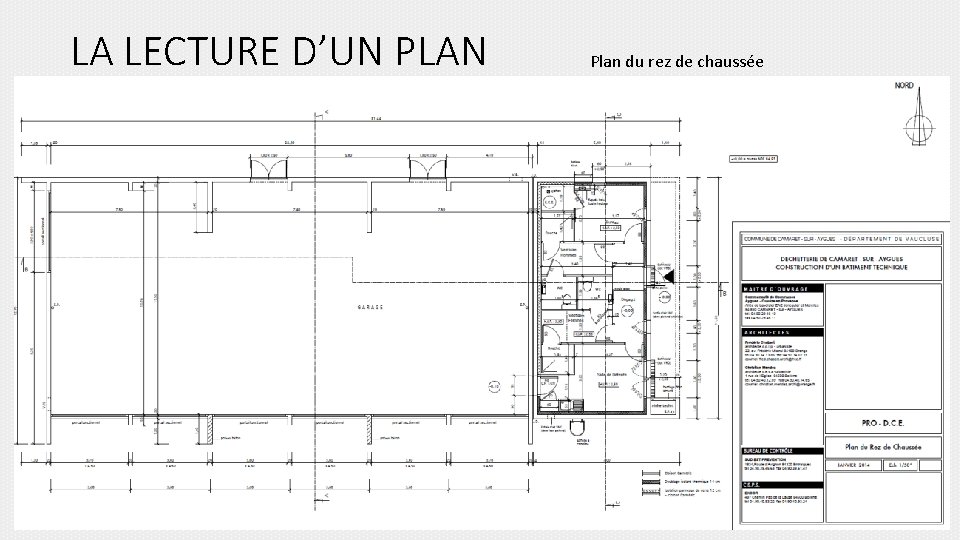

LA LECTURE D’UN PLAN Plan du rez de chaussée

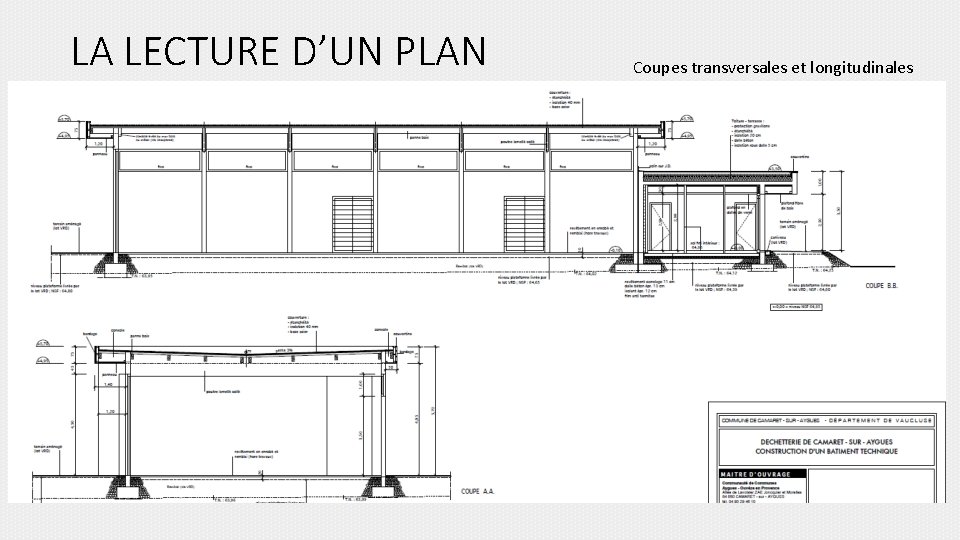

LA LECTURE D’UN PLAN Coupes transversales et longitudinales

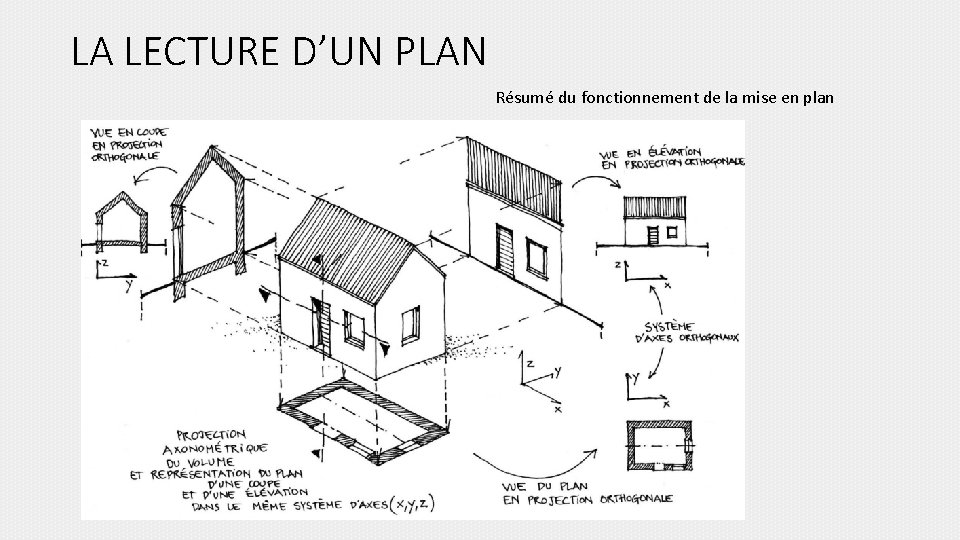

LA LECTURE D’UN PLAN Résumé du fonctionnement de la mise en plan
Equipez vous!!! - Dessin avec instruments : Dessin sans instruments : le croquis Crayon Gomme à effacer Rapporteur d’angles Équerre 30º-60º Équerre 45º Compas Bloc de papier Crayons Papier quadrillé ou non Gomme à effacer
