LE CHAMP MAGNETIQUE TERRESTRE v Son origine v

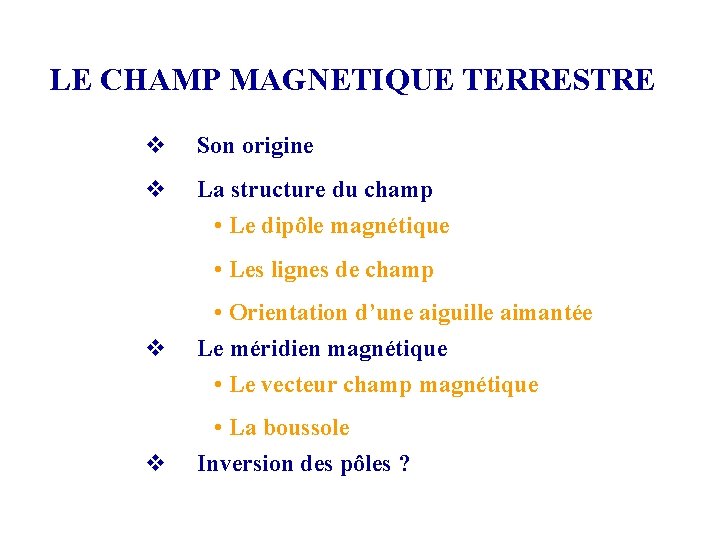

LE CHAMP MAGNETIQUE TERRESTRE v Son origine v La structure du champ • Le dipôle magnétique • Les lignes de champ v v • Orientation d’une aiguille aimantée Le méridien magnétique • Le vecteur champ magnétique • La boussole Inversion des pôles ?

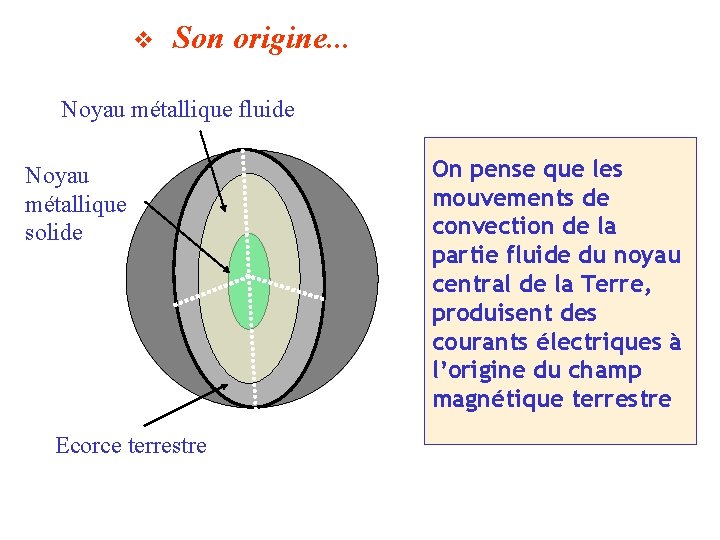

v Son origine. . . Noyau métallique fluide Noyau métallique solide Ecorce terrestre On pense que les mouvements de convection de la partie fluide du noyau central de la Terre, produisent des courants électriques à l’origine du champ magnétique terrestre

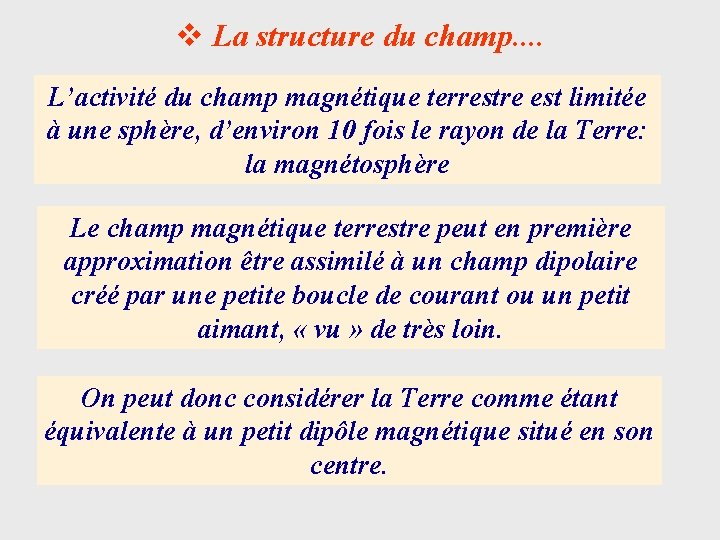

v La structure du champ. . L’activité du champ magnétique terrestre est limitée à une sphère, d’environ 10 fois le rayon de la Terre: la magnétosphère Le champ magnétique terrestre peut en première approximation être assimilé à un champ dipolaire créé par une petite boucle de courant ou un petit aimant, « vu » de très loin. On peut donc considérer la Terre comme étant équivalente à un petit dipôle magnétique situé en son centre.

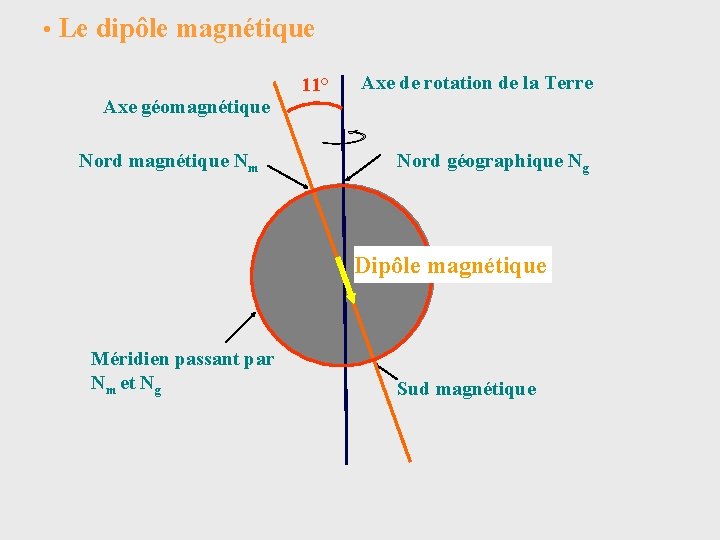

• Le dipôle magnétique Axe géomagnétique Nord magnétique Nm 11° Axe de rotation de la Terre Nord géographique Ng Dipôle magnétique Méridien passant par Nm et Ng Sud magnétique

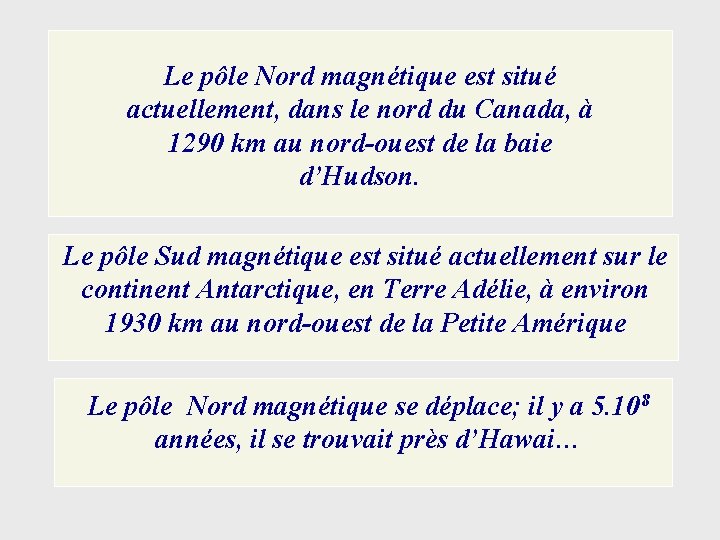

Le pôle Nord magnétique est situé actuellement, dans le nord du Canada, à 1290 km au nord-ouest de la baie d’Hudson. Le pôle Sud magnétique est situé actuellement sur le continent Antarctique, en Terre Adélie, à environ 1930 km au nord-ouest de la Petite Amérique Le pôle Nord magnétique se déplace; il y a 5. 108 années, il se trouvait près d’Hawai…

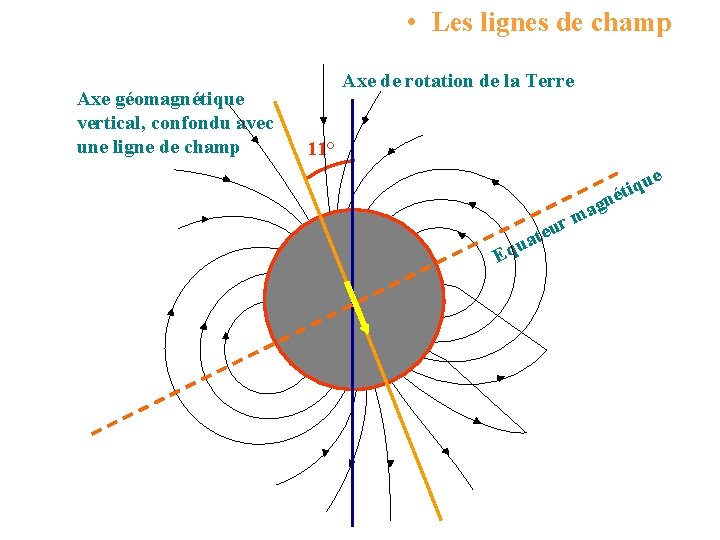

• Les lignes de champ Axe géomagnétique vertical, confondu avec une ligne de champ Axe de rotation de la Terre 11° e u Eq e t a u gn a r m u q i t é

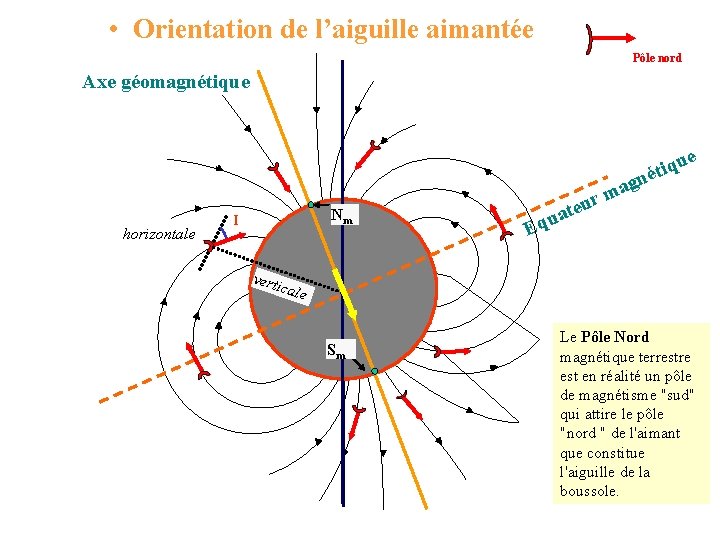

• Orientation de l’aiguille aimantée Pôle nord Axe géomagnétique horizontale Nm I gn a r m e u étiq u te a u q E vert icale Sm Le Pôle Nord magnétique terrestre est en réalité un pôle de magnétisme "sud" qui attire le pôle "nord " de l'aimant que constitue l'aiguille de la boussole.

. . . En résumé. . Le pôle nord de l’aiguille aimantée pointe vers le sol dans l’hémisphère nord; c’est son pôle sud qui pointe vers le sol dans l’hémisphère sud A l’équateur magnétique, l’aiguille aimantée est horizontale Aux pôles nord et sud magnétiques, l’aiguille aimantée est verticale.

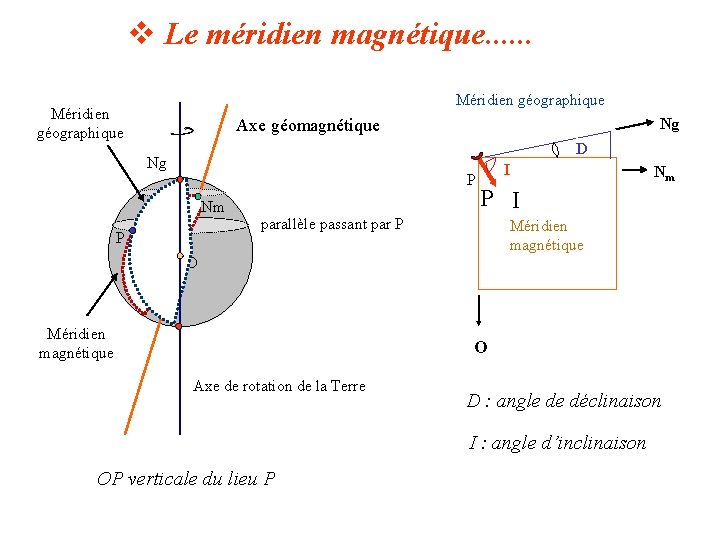

v Le méridien magnétique. . . Méridien géographique Ng Axe géomagnétique D Ng P Nm P I parallèle passant par P Méridien magnétique O Axe de rotation de la Terre D : angle de déclinaison I : angle d’inclinaison OP verticale du lieu P

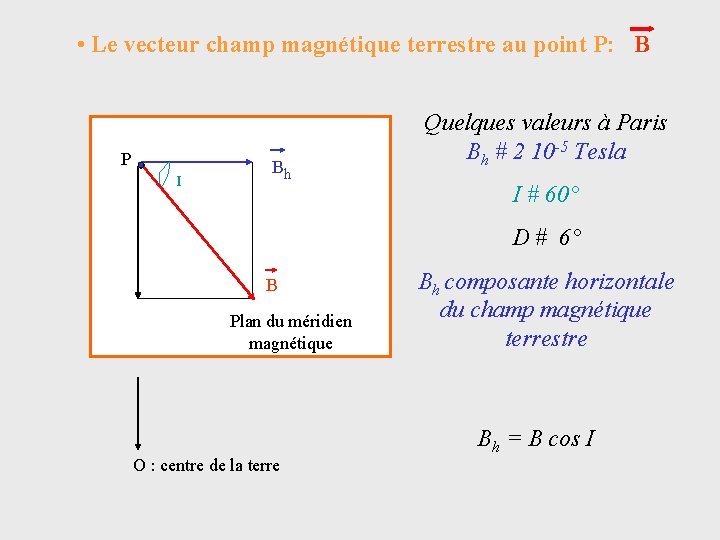

• Le vecteur champ magnétique terrestre au point P: B P I Bh Quelques valeurs à Paris Bh # 2 10 -5 Tesla I # 60° D # 6° B Plan du méridien magnétique O : centre de la terre Bh composante horizontale du champ magnétique terrestre Bh = B cos I

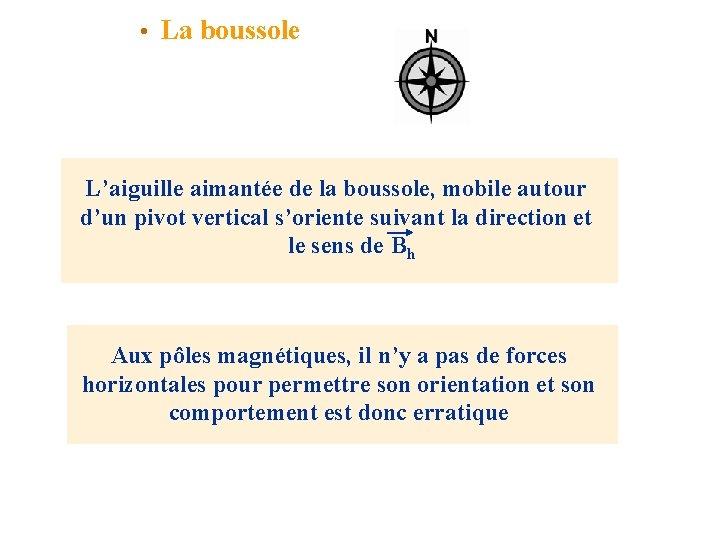

• La boussole L’aiguille aimantée de la boussole, mobile autour d’un pivot vertical s’oriente suivant la direction et le sens de Bh Aux pôles magnétiques, il n’y a pas de forces horizontales pour permettre son orientation et son comportement est donc erratique

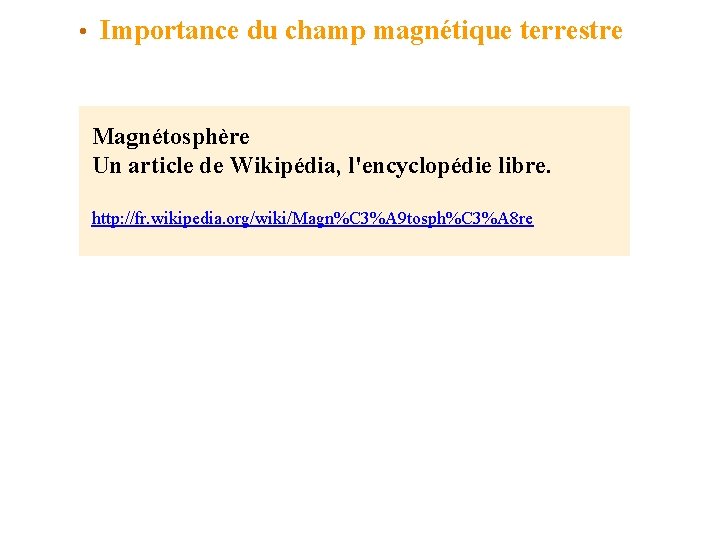

• Importance du champ magnétique terrestre Magnétosphère Un article de Wikipédia, l'encyclopédie libre. http: //fr. wikipedia. org/wiki/Magn%C 3%A 9 tosph%C 3%A 8 re

v Inversion des pôles? Le Monde 24. 02 La Terre pourrait perdre le Nord magnétique. .

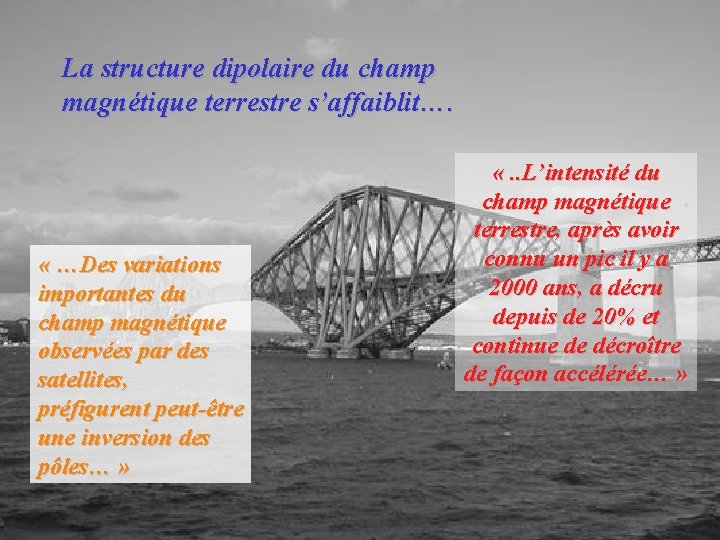

La structure dipolaire du champ magnétique terrestre s’affaiblit…. « …Des variations importantes du champ magnétique observées par des satellites, préfigurent peut-être une inversion des pôles… » «. . L’intensité du champ magnétique terrestre, après avoir connu un pic il y a 2000 ans, a décru depuis de 20% et continue de décroître de façon accélérée… » de façon accélérée…

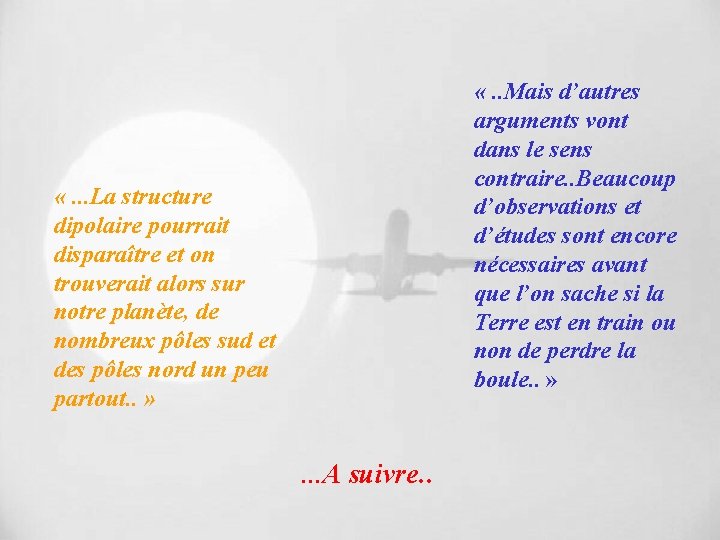

«. . Mais d’autres arguments vont dans le sens contraire. . Beaucoup d’observations et d’études sont encore nécessaires avant que l’on sache si la Terre est en train ou non de perdre la boule. . » «. . . La structure dipolaire pourrait disparaître et on trouverait alors sur notre planète, de nombreux pôles sud et des pôles nord un peu partout. . » . . . A suivre. .

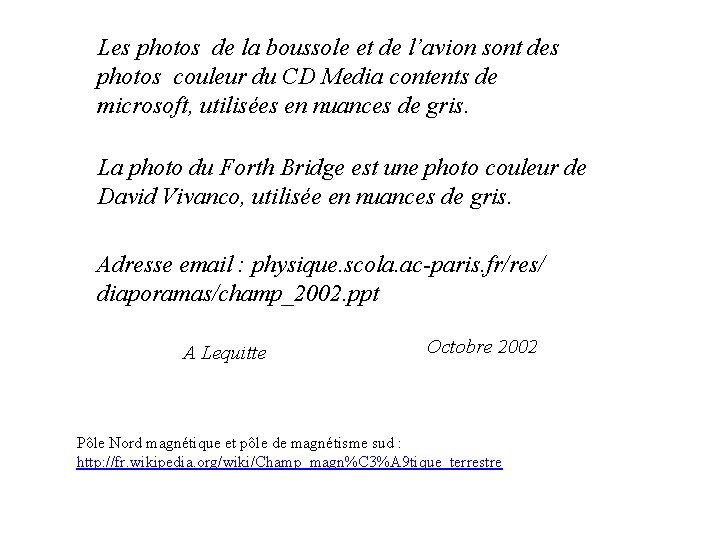

Les photos de la boussole et de l’avion sont des photos couleur du CD Media contents de microsoft, utilisées en nuances de gris. La photo du Forth Bridge est une photo couleur de David Vivanco, utilisée en nuances de gris. Adresse email : physique. scola. ac-paris. fr/res/ diaporamas/champ_2002. ppt A Lequitte Octobre 2002 Pôle Nord magnétique et pôle de magnétisme sud : http: //fr. wikipedia. org/wiki/Champ_magn%C 3%A 9 tique_terrestre
