Le bus ASi Architecture de communication ASi Division

Le bus AS-i Architecture de communication AS-i Division - Name - Date - Language 1

Le bus AS-i Fonctions et profils du maître Un maître gère les fonctions suivantes : ° l’initialisation du réseau ° l’identification des esclaves ° l’envoi des paramètres des esclaves ° le transfert cyclique des données ° le diagnostic du réseau ° la remontée des erreurs vers l’hôte ° la configuration des adresses des esclaves suite à leur remplacement. Un maître sera qualifié par l’un des trois types de profils normés possibles, M 0, M 1 ou M 2. Division - Name - Date - Language 2

Le bus AS-i Stack de communication du maître Division - Name - Date - Language 3

Le bus AS-i Couche de contrôle d ’exécution Afin d ’assurer le bon fonctionnement du bus, le maître gère un ensemble de tables Division - Name - Date - Language 4

Le bus AS-i Mode d ’initialisation Division - Name - Date - Language 5

Le bus AS-i Mode démarrage: a) Phase de détection Division - Name - Date - Language 6

Le bus AS-i Mode démarrage: b) Phase d ’activation Division - Name - Date - Language 7

Le bus AS-i Cycle normal: Division - Name - Date - Language Phase d ’échange de données 8

Le bus AS-i L ’offre Schneider Electric Division - Name - Date - Language 9

Module d ’interface bus AS-i TSX SAZ 10 Double cliques Division - Name - Date - Language 1 0

Module d ’interface bus AS-i TSX SAZ 10 Nous sommes sur la voie 0 du module, emplacement 4 Choix des équipements esclaves à connecter Double cliques Division - Name - Date - Language 1 1

Module d ’interface bus AS-i TSX SAZ 10: Configuration des adressages Adressage automatique : Cette zone permet d'affecter une adresse à chaque équipement AS-i prévu sur le bus (31 Max). Mode de repli sur défaut Il est utilisé pour remplacer un esclave défaillant ou pour l'insertion d'un nouvel esclave Ce choix permet à l'automate de positionner les sorties des esclaves dans un état défini de Un double clic sur l'emplacement d'une adresse ouvre l'écran "Associer un profil" permettant d'adresse 0. repli. d'accéder à la liste des familles de produits AS-i Ce repli est activé sur passage en stop ou sur défaut automate. 1. cocher la case "Adressage Automatique" 2. ajouter le nouvel esclave (si nécessaire) dans l'écran de configuration en mode local, Consulter Description de l'équipements sélectionné. 3. faire un transfert de configuration vers l'automate en mode connecté, Maintien: Les objets %Q dans l'automate ne sont pas modifiés. Les sorties des esclaves AS-i Ajouter Définition du profil d'un équipement non prévu dans le catalogue standard. 4. raccorder physiquement le nouvel esclave d'adresse 0 sur le bus AS-i. présents sur le bus sont maintenues dans l'état qui précède le défaut ou la mise en stop de Modifier Modification d'un équipement (nom, commentaire et paramètres) l'automate, puis la communication est arrêtée sur le médium. Détails techniques de l'équipement sélectionné. Repli à 0: Les sorties des esclaves AS-i présents sur le bus sont forcées à 0, puis la communication est arrêtée sur le médium. Division - Name - Date - Language 1 2

Module d ’interface bus AS-i TSX SAZ 10: Choix des équipements esclaves Consulter Fermer Détail OK Division - Name - Date - Language 1 3

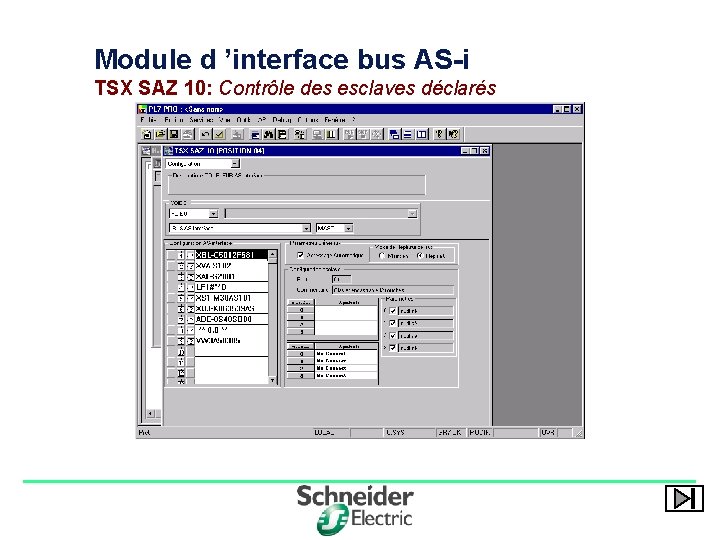

Module d ’interface bus AS-i TSX SAZ 10: Contrôle des esclaves déclarés Division - Name - Date - Language 1 4
