Le BAC PRO ELEEC l Il prend en

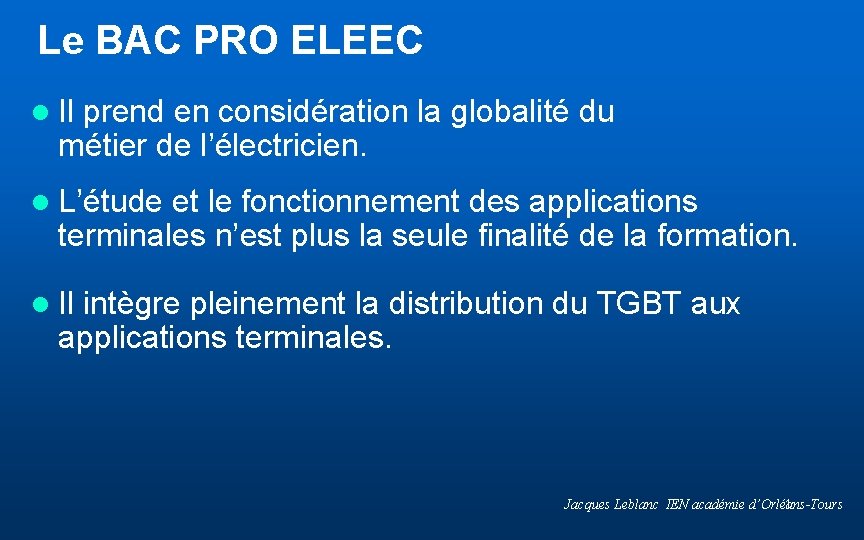

Le BAC PRO ELEEC l Il prend en considération la globalité du métier de l’électricien. l L’étude et le fonctionnement des applications terminales n’est plus la seule finalité de la formation. l Il intègre pleinement la distribution du TGBT aux applications terminales. Jacques Leblanc IEN académie d’Orléans-Tours 1

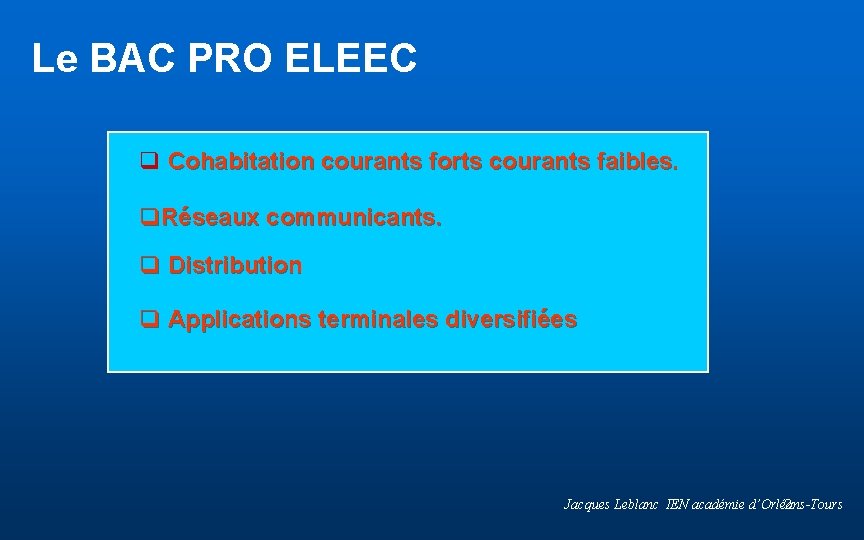

Le BAC PRO ELEEC q Cohabitation courants forts courants faibles. q. Réseaux communicants. q Distribution q Applications terminales diversifiées Jacques Leblanc IEN académie d’Orléans-Tours 2

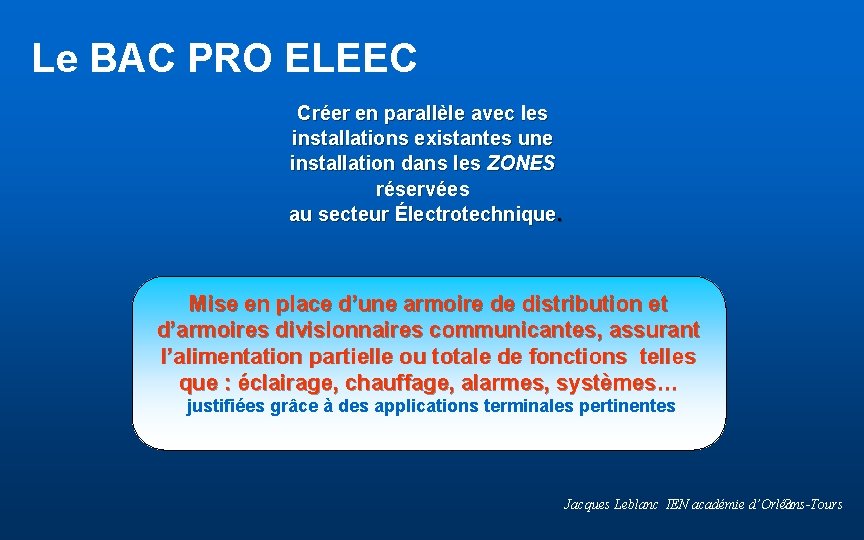

Le BAC PRO ELEEC Créer en parallèle avec les installations existantes une installation dans les ZONES réservées au secteur Électrotechnique. Mise en place d’une armoire de distribution et d’armoires divisionnaires communicantes, assurant l’alimentation partielle ou totale de fonctions telles que : éclairage, chauffage, alarmes, systèmes… justifiées grâce à des applications terminales pertinentes Jacques Leblanc IEN académie d’Orléans-Tours 3

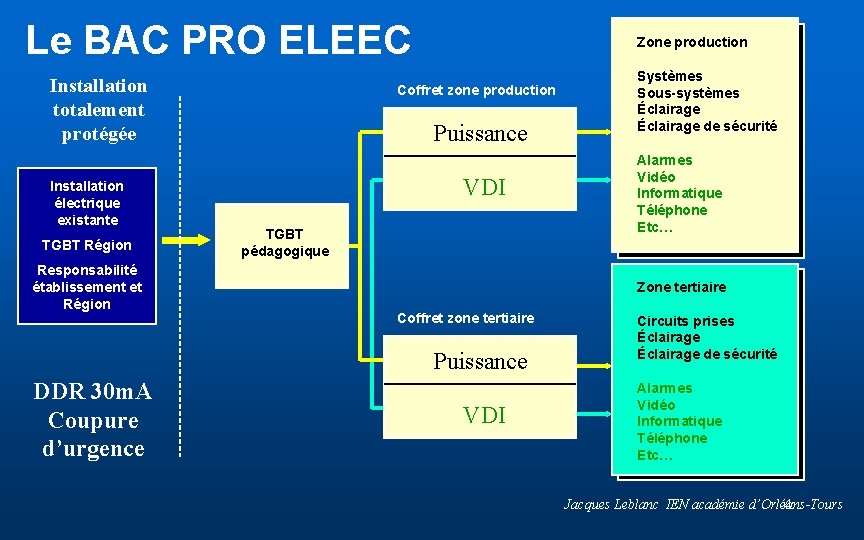

Le BAC PRO ELEEC Installation totalement protégée Installation électrique existante TGBT Région Responsabilité établissement et Région Zone production Coffret zone production Puissance VDI TGBT pédagogique Alarmes Vidéo Informatique Téléphone Etc… Zone tertiaire Coffret zone tertiaire Puissance DDR 30 m. A Coupure d’urgence Systèmes Sous-systèmes Éclairage de sécurité VDI Circuits prises Éclairage de sécurité Alarmes Vidéo Informatique Téléphone Etc… Jacques Leblanc IEN académie d’Orléans-Tours 4
Le BAC PRO ELEEC TGBT Centrale Alarme intrusion Centrale Alarme incendie Centrale BAES VDI PABX systèmes Armoire production Coffret tertiaire atelier bureau accueil informatique vidéo téléphonie alarmes éclairage BAES Jacques Leblanc IEN académie d’Orléans-Tours 5

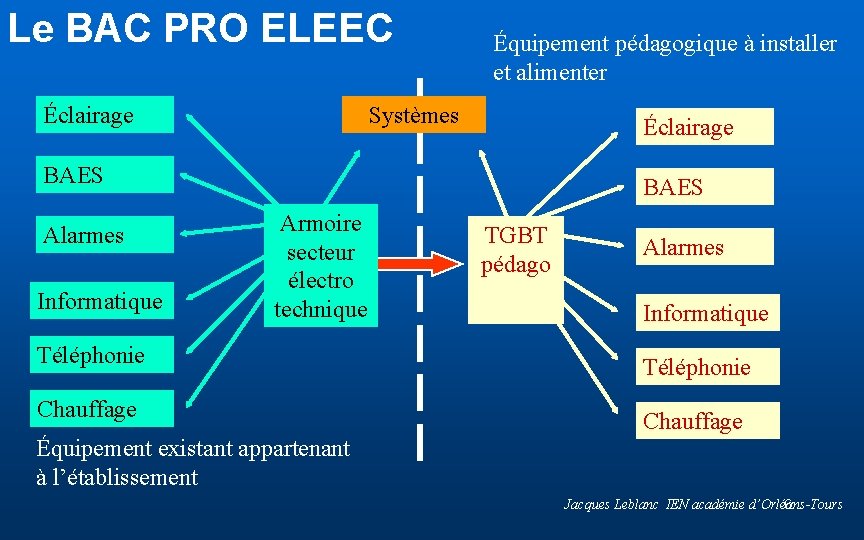

Le BAC PRO ELEEC Éclairage Équipement pédagogique à installer et alimenter Systèmes Éclairage BAES Alarmes Informatique BAES Armoire secteur électro technique TGBT pédago Alarmes Informatique Téléphonie Chauffage Équipement existant appartenant à l’établissement Jacques Leblanc IEN académie d’Orléans-Tours 6
