LAZER ETLER Gaz Lazerleri Atom Lazerleri HelyumNeon Lazeri
- Slides: 24
LAZER ÇEŞİTLERİ Gaz Lazerleri • Atom Lazerleri Helyum-Neon Lazeri • Molekül Lazerleri CO 2 Lazeri Nitrojen Lazeri Uzak kızıl-altı Lazeri Excimer Lazeri • İyon Lazerleri Argon İyon Lazeri Kripton İyon Lazeri • Metal Buharı Lazerleri Bakır Buharı Lazeri Altın Buharı Lazeri Sıvı Lazerleri • Boya Lazerleri Katı-hal Lazerleri Yakut Lazeri Nd-YAG Lazer Ti-Safir Lazeri Diğer Lazerler • X-Işını Lazerler • Serbest Elektron Lazerleri • Fiber Lazerler Yarı-İletken Lazerler Diyot Lazeri
1. 5 Lazer Sınıfları Lazerler çeşitli kriterlere göre farklı sınıflara ayrılır Katı: Emisyon aralığı Sürekli (CW) Sıvı: boya lazerleri Nd: YAG lazer, veya atımlı (UV to IR) (pulsed) Sabit frekanslı veya Aktif madde: gaz, sıvı veya katı Uyarma kaynağı Lazer gücü (power) Gaz: Diyot (yarı iletken) lazer He. Ne lazer, excimer ayarlanabilir lazer, CO Ti: sapphire lazer 2 lazer

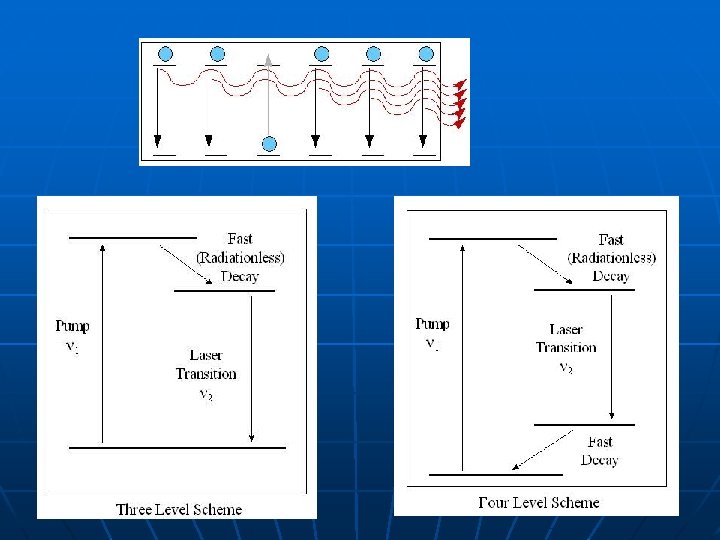

Lazer Çeşitleri n n n n İşlem modu esas alınarak: (i) Atımlı Lazer sistemleri (ii) Q-anahtarlı sistemler (iii) Sürekli dalga boylu Lazer sistemleri Pompalama mekanizması esas alınarak: (i) Üç seviye Lazerler level lasers (ii) Dört seviye lazerler Four level lasers
Lazer Çeşitleri n n n Aktif madde esas alınarak: (i) Gaz aktif maddeli Lazer (ii) Katı aktif maddeli Lazer (iii) Yarı iletken Lazer (iv) Ayarlanabilir boya Lazer
LAZER ÇEŞİTLERİ Lazerler ayrıca : n Elektromanyetik spektrumdaki yeri esas alınarak: • • • n Kızılötesi Görünür Bölge Morötesi Işının aktif olduğu zaman aralığı esas alınarak • • • Sürekli dalgalı Atımlı Ultra-kısa Atımlı
LAZER ÇEŞİTLERİ
Common Ultraviolet Lasers Morötesi Lazerler Morötesi dalga boyu 200 -400 nm. Ionizing Radiation x-rays gamma rays 10 -12 10 -10 Ultraviolet 10 -8 10 -6 10 -4 10 Radio waves Radar Infrared -2 10 0 10 2 10 4 10 Electric waves 6 10 8 Wavelength (cm) Morötesi Lazerler Argon fluoride Krypton chloride Krypton fluoride Xenon chloride Helium cadmium Nitrogen Xenon fluoride 193 nm 222 nm 248 nm 308 nm 325 nm 337 nm 351 nm
Lazer Çıkışı Atımlı Çıkış (P) Enerji (Watts) Enerji (Joules) Sürekli Çıkış (CW) Zaman watt (W) - Güç birimi (1 watt = 1 joule/saniye). Joule (J) - Enerji birimi Energy (Q) - Atımlı lazerlerde çıkış gücü genelde enerji ve birimi Joule şeklinde ifade edilir. Parlaklık (E) – Alan birime düşen güç, birimi Watt / cm 2 9
Lazerde Pompalama n Optik Pompalama n Elektrik akımı , EM Mikrodalga Pompalama n Yarı iletken diyot : e-h enjeksiyonu
Lazerde Pompalama- Optik Pompalama
Lazerde Pompalama- Elektrik akımı
Lazerde Pompalama- Yarıiletken Diyot
Yarı iletken Diyot Lazer
Salınımlarına (Işının aktif olduğu zaman aralığı) göre lazerler Salınım tipine göre lazerler 3 gruba ayrılır Sürekli Lazerler: Sabit güçte sürekli bir ışın demeti yayarlar Aktif maddenin sürekli olarak sabit seviyede pompalanması gerekmektedir. Atımlı Lazerler: Pompalama sisteminin atımlı çalışması gerekir Pompalama kısa periodlar şeklinde yapılır. Q- Anahtarlı Lazerler: Enerji birikimi maksimum seviyeye ulaşır, böylece kısa süreli çok yüksek atımlar elde edilir Tepe güç 100 Watt ve üstü seviyelerdedir Q- anahtarlama kullanılarak gerçekleştirilir.

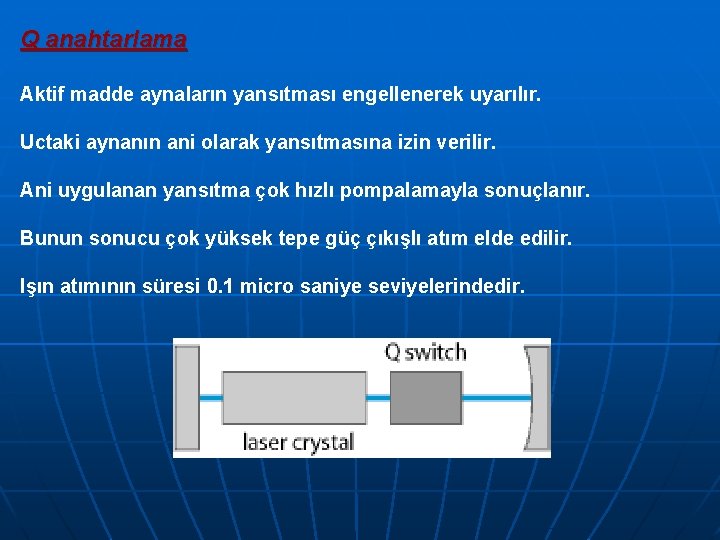

Q anahtarlama Aktif madde aynaların yansıtması engellenerek uyarılır. Uctaki aynanın ani olarak yansıtmasına izin verilir. Ani uygulanan yansıtma çok hızlı pompalamayla sonuçlanır. Bunun sonucu çok yüksek tepe güç çıkışlı atım elde edilir. Işın atımının süresi 0. 1 micro saniye seviyelerindedir.
Q- Anahtarlı Lazer
Bazı yaygın lazerler Lazerler Atımlı Veya sürekli Ayarlanabilir Emisyon Dalgaboyları He. Ne CW Hayır 632. 8 nm (1. 15 μm) Ar ion CW Hayır 351, 455, 458, 466, 477, 488, 497, 502, 515, 529 nm N 2 P Hayır 337 nm Excimer P Hayır 190 – 350 nm CO 2 Her ikisi Evet 10. 6, 9. 6 μm** Boya lazerleri Her ikisi Evet 365 – 930 nm Nd: YAG Her ikisi Hayır 1064 nm (532, 355, & 266 nm)*** Alexandrite P Hayır 720 – 800 nm Ti: sapphire CW Hayır 670 – 1100 nm Evet UV orta-IR arası Diyot lazerler Her ikisi

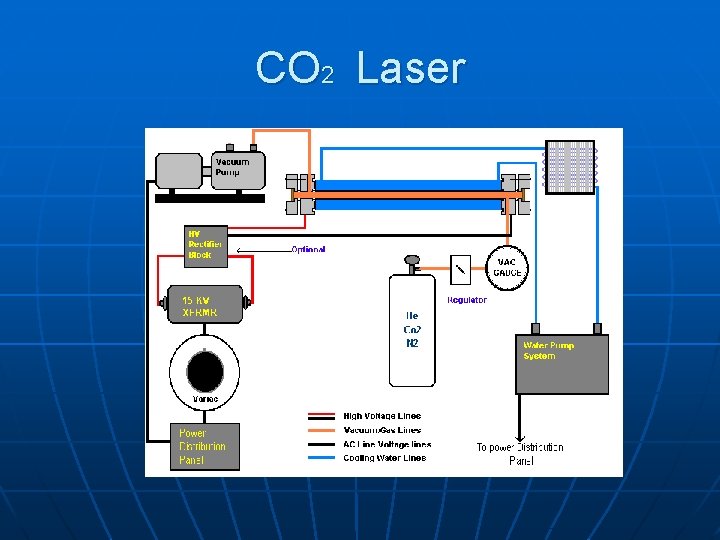

CO 2 Laser

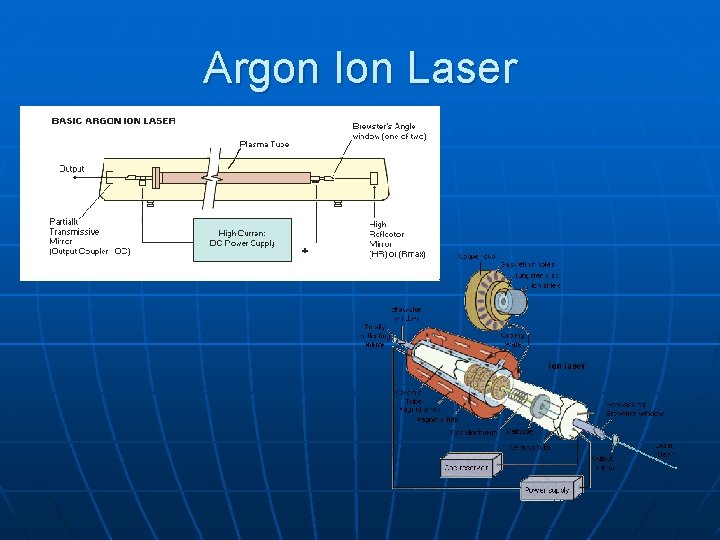

Argon Ion Laser
Nd: YAG Lazer
Co 2 Lazer
Nd: YAG
Boya Lazeri
