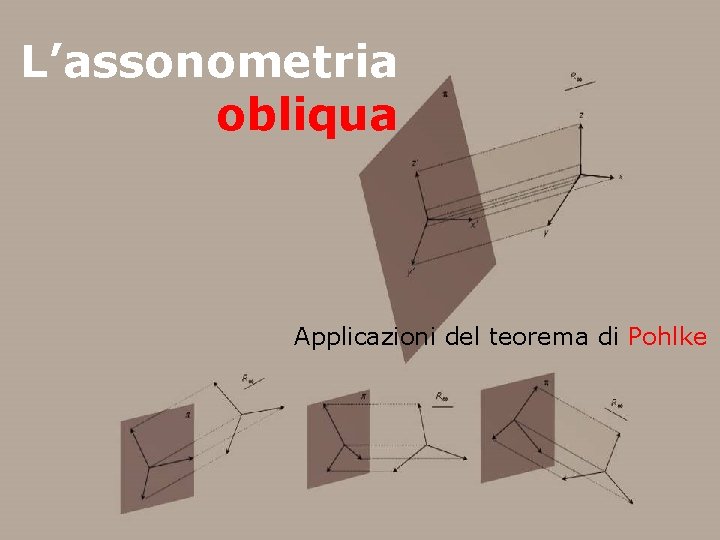

Lassonometria obliqua Applicazioni del teorema di Pohlke Teorema

L’assonometria obliqua Applicazioni del teorema di Pohlke

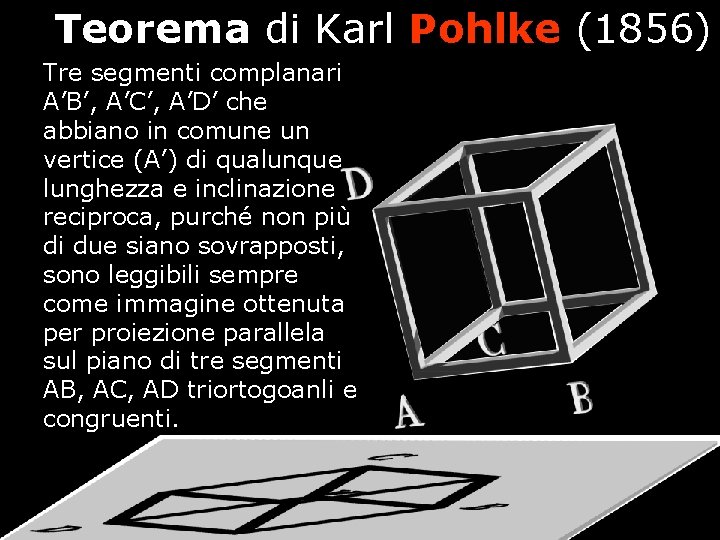

Teorema di Karl Pohlke (1856) Tre segmenti complanari A’B’, A’C’, A’D’ che abbiano in comune un vertice (A’) di qualunque lunghezza e inclinazione reciproca, purché non più di due siano sovrapposti, sono leggibili sempre come immagine ottenuta per proiezione parallela sul piano di tre segmenti AB, AC, AD triortogoanli e congruenti.

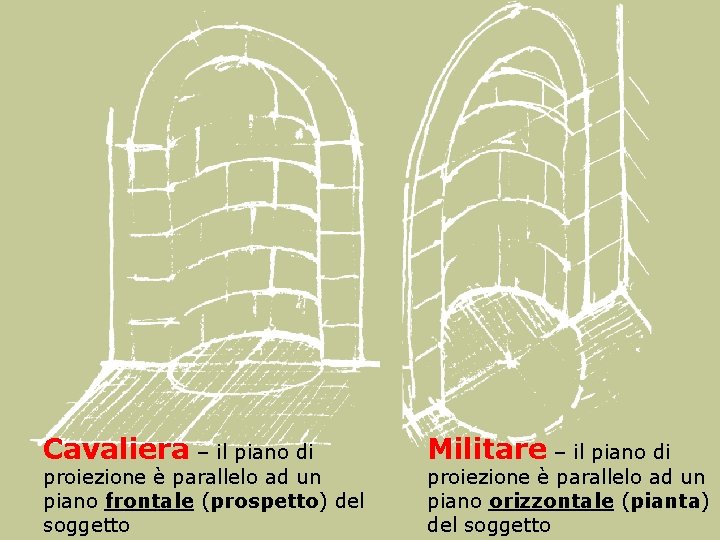

Assonometrie oblique Esistono quattro infinità di assonometrie oblique ma i casi di maggior rilievo iconografico sono l’assonometria cavaliera e quella militare. Cavaliera – il piano di proiezione è parallelo ad un piano frontale (prospetto) del soggetto Militare – il piano di proiezione è parallelo ad un piano orizzontale (pianta) del soggetto

Cavaliera – il piano di proiezione è parallelo ad un piano frontale (prospetto) del soggetto Militare – il piano di proiezione è parallelo ad un piano orizzontale (pianta) del soggetto

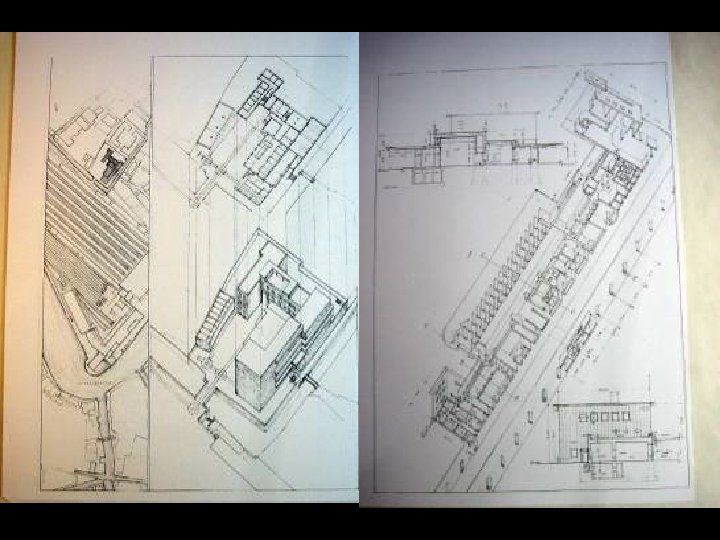

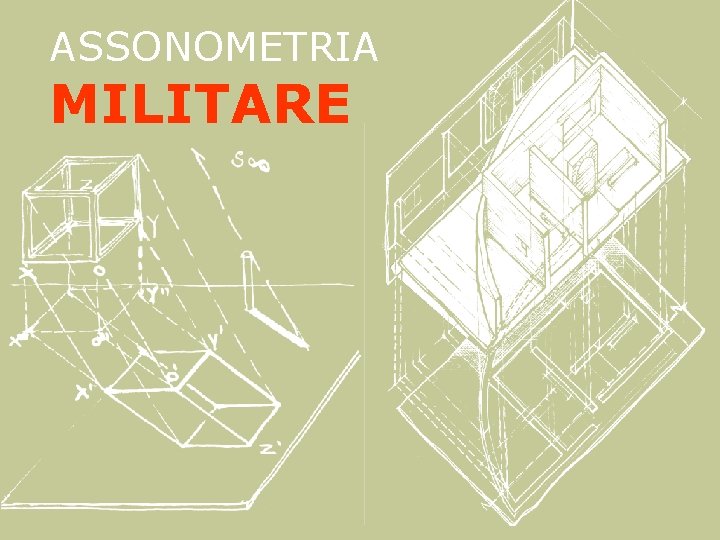

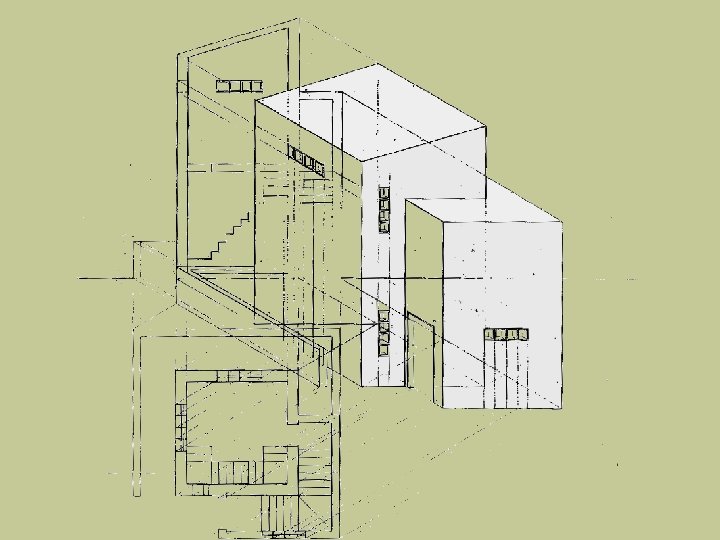

ASSONOMETRIA MILITARE

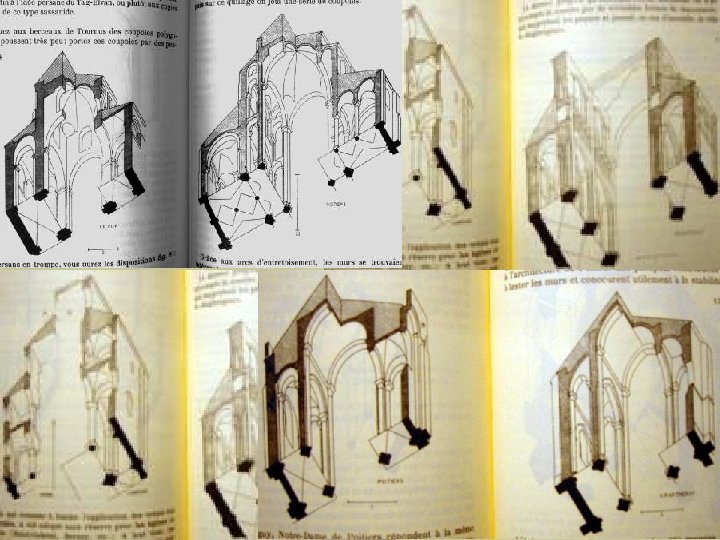

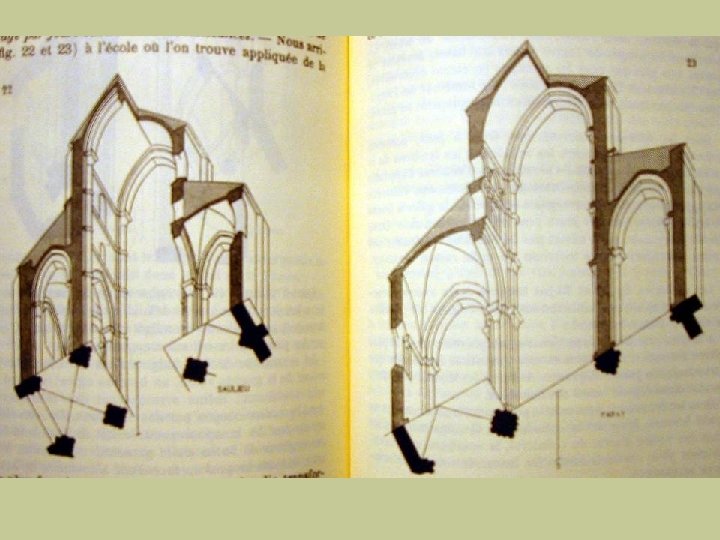

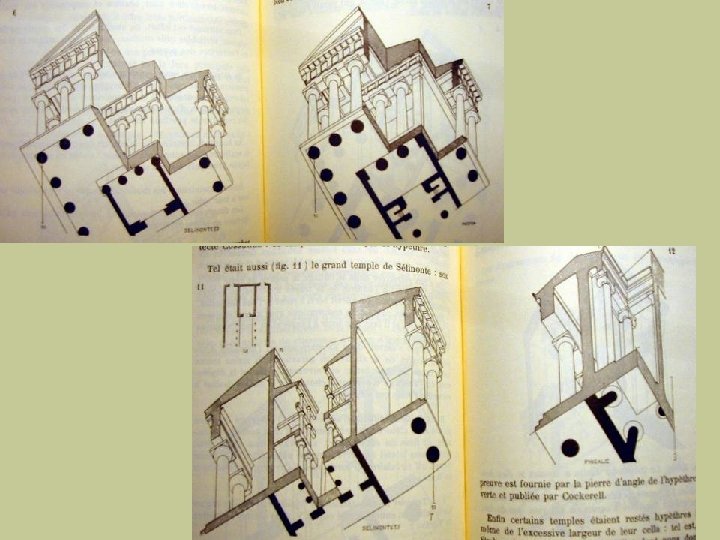

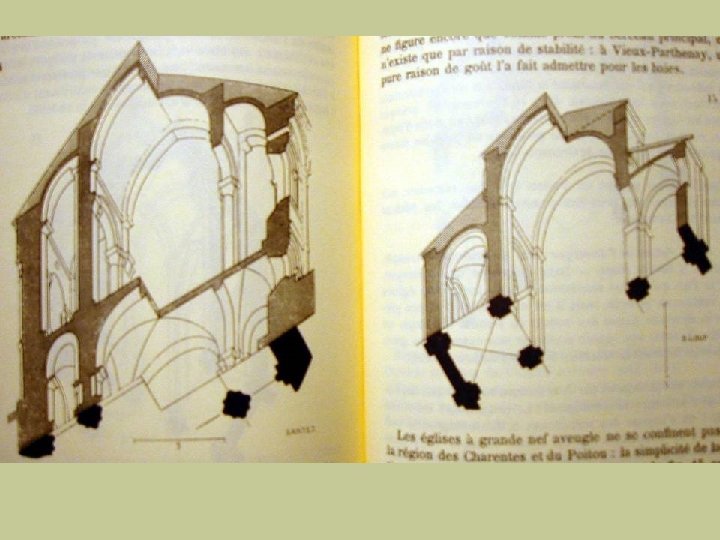

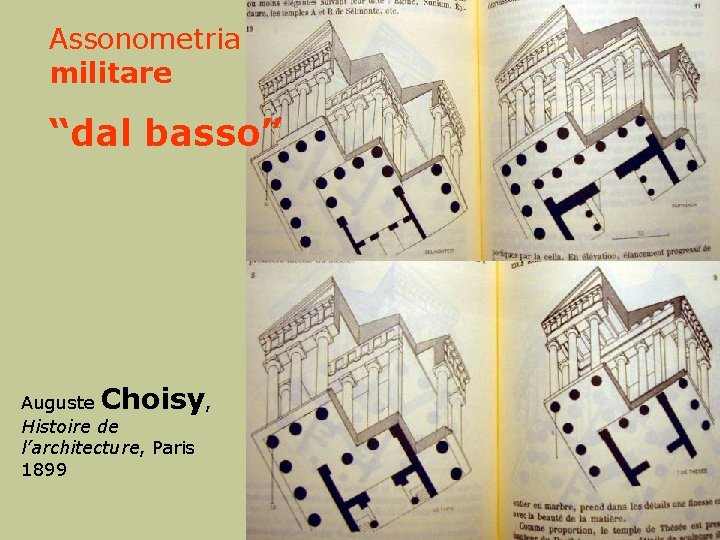

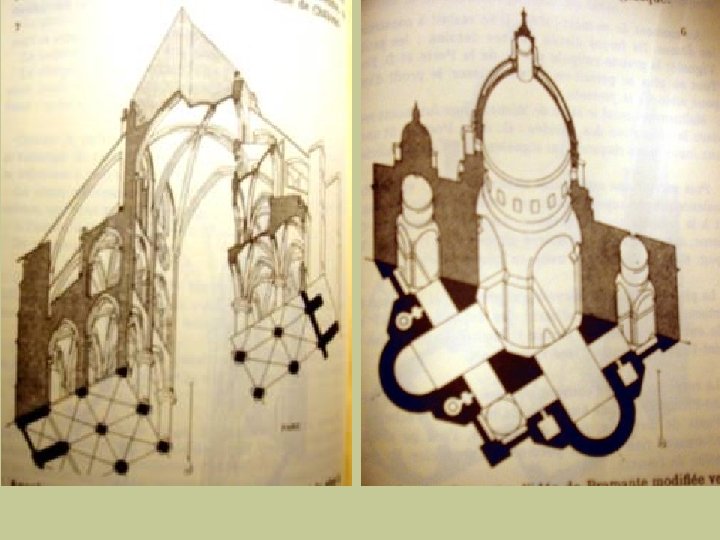

Assonometria militare “dal basso” Auguste Choisy, Histoire de l’architecture, Paris 1899

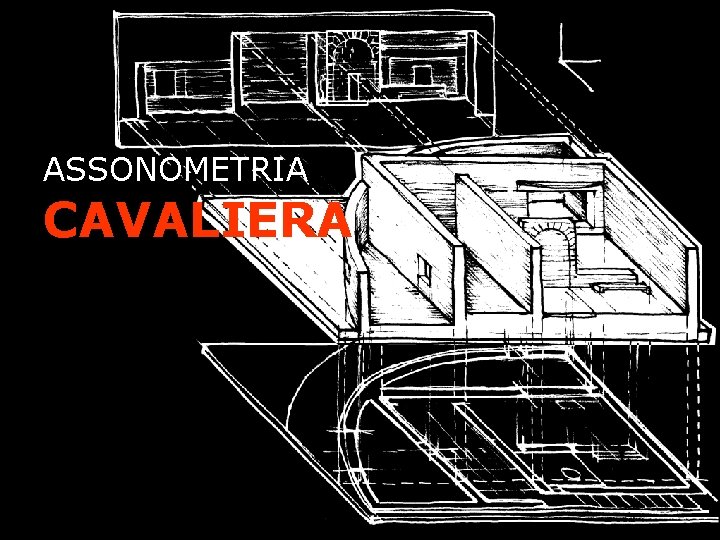

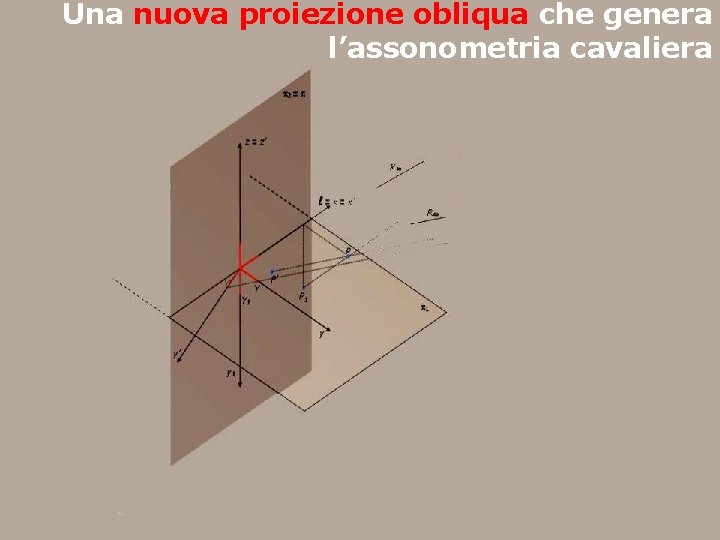

ASSONOMETRIA CAVALIERA

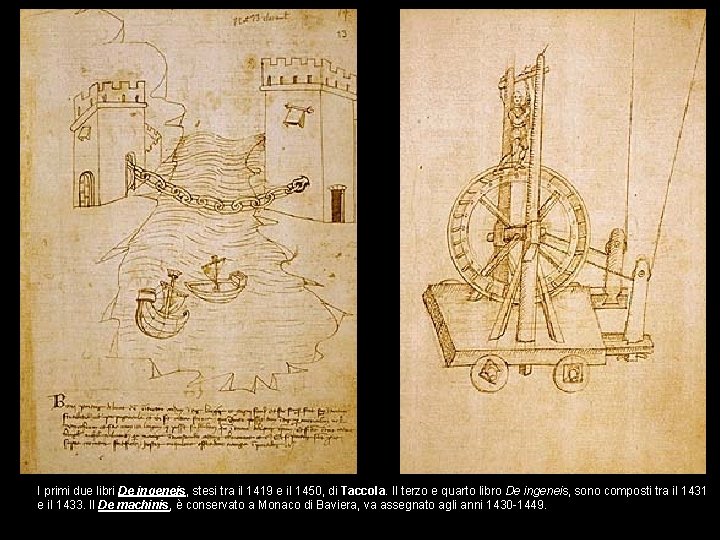

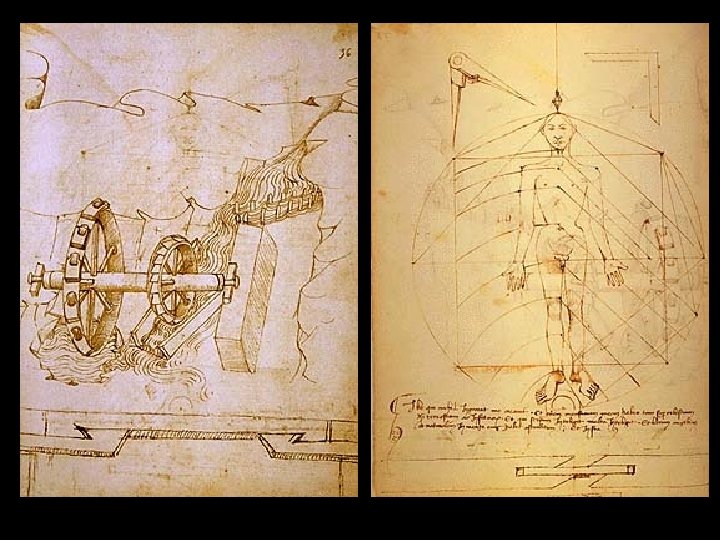

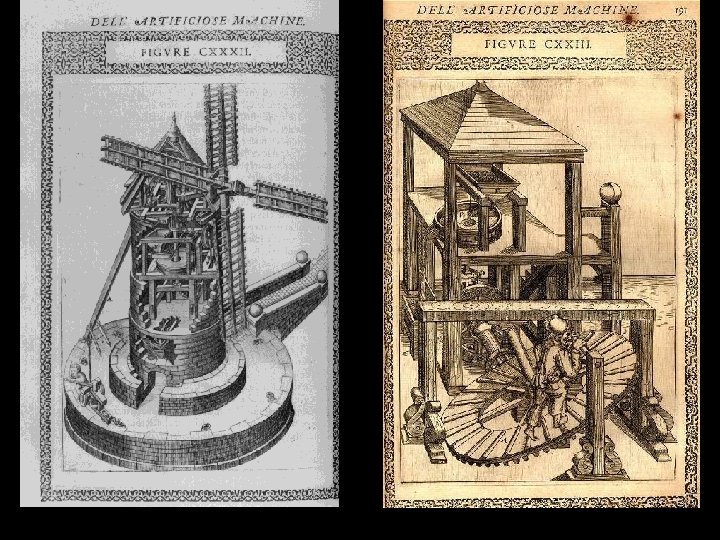

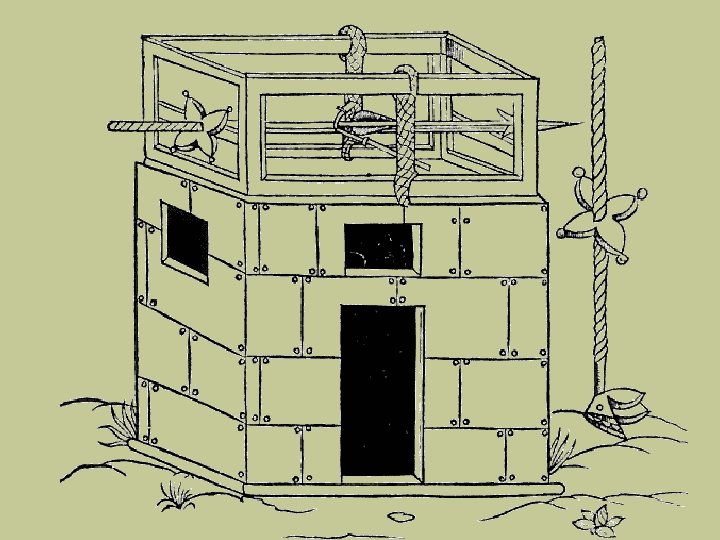

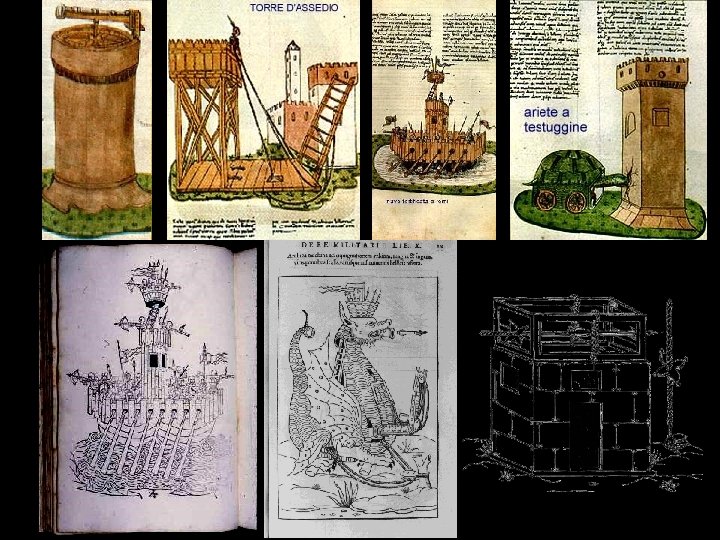

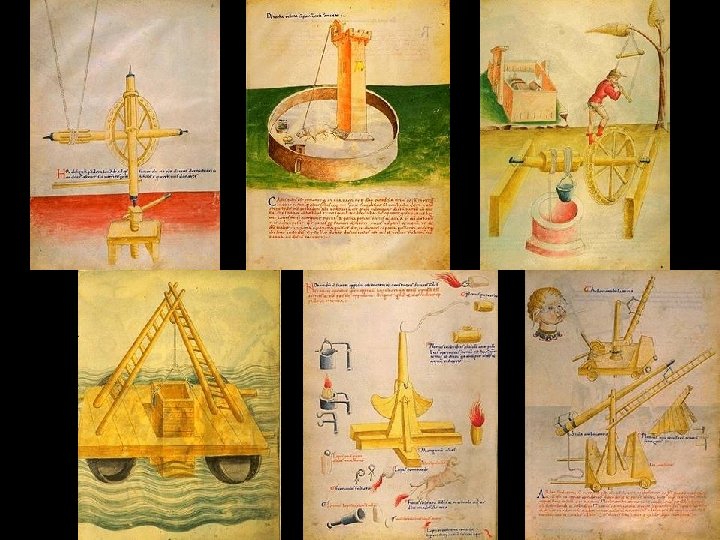

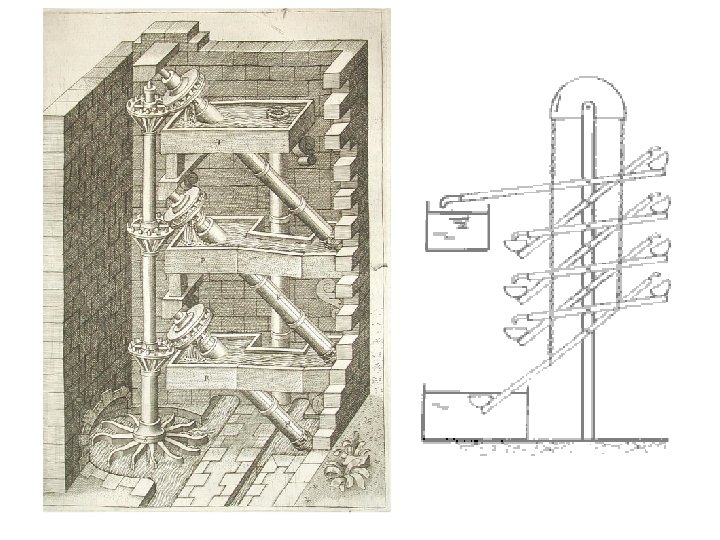

I primi due libri De ingeneis, stesi tra il 1419 e il 1450, di Taccola. Il terzo e quarto libro De ingeneis, sono composti tra il 1431 e il 1433. Il De machinis, è conservato a Monaco di Baviera, va assegnato agli anni 1430 -1449.

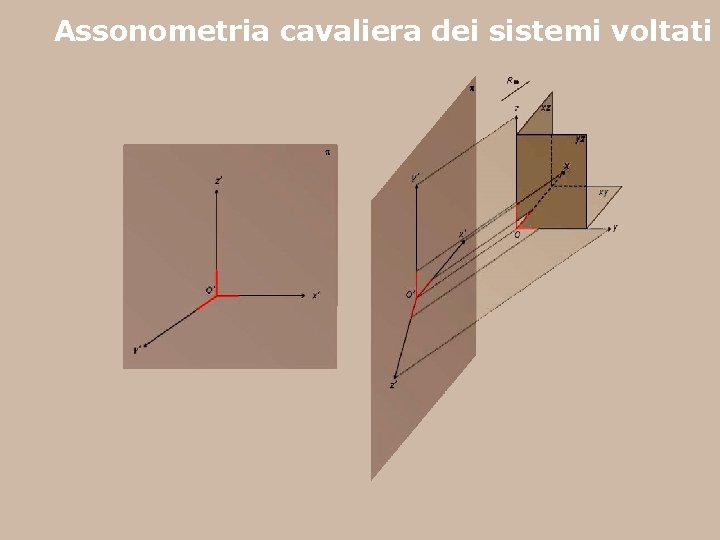

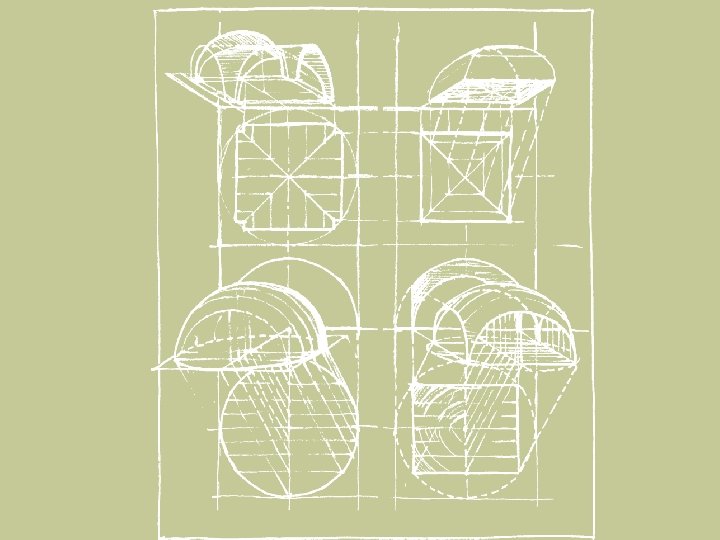

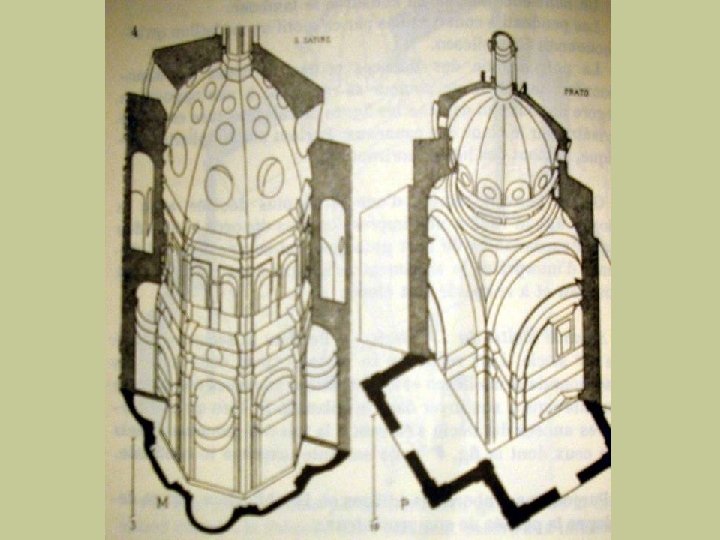

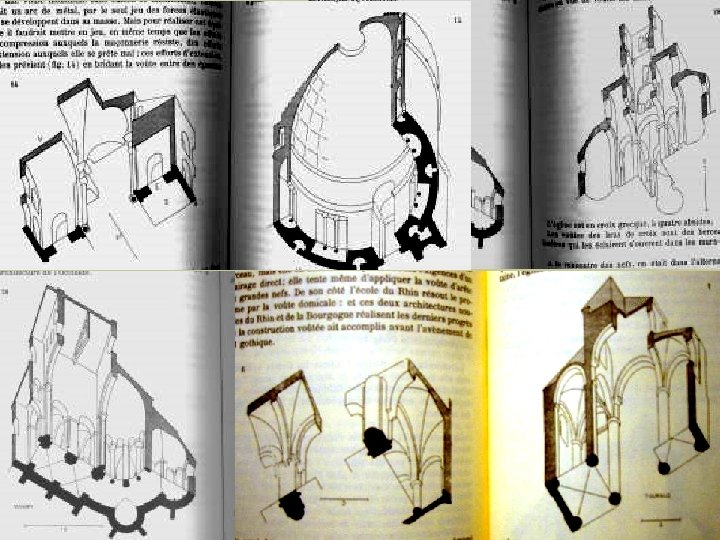

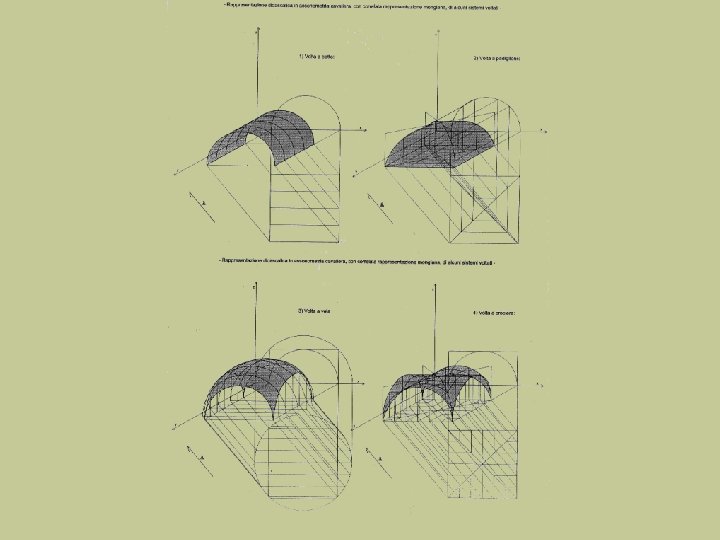

Assonometria cavaliera dei sistemi voltati

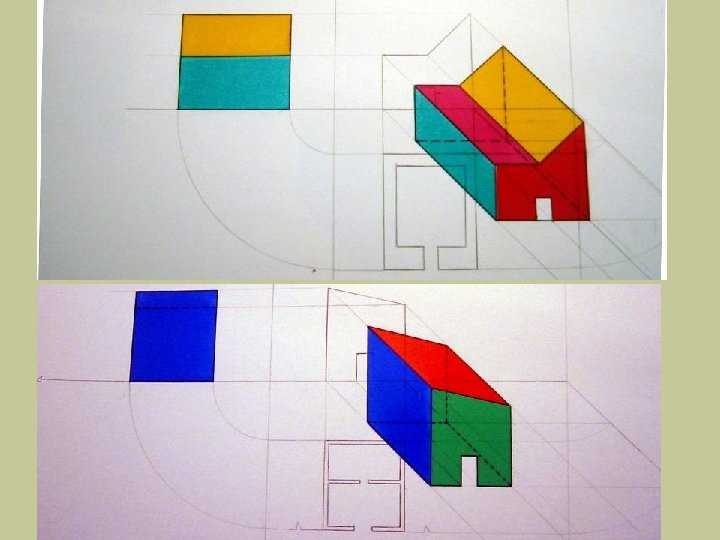

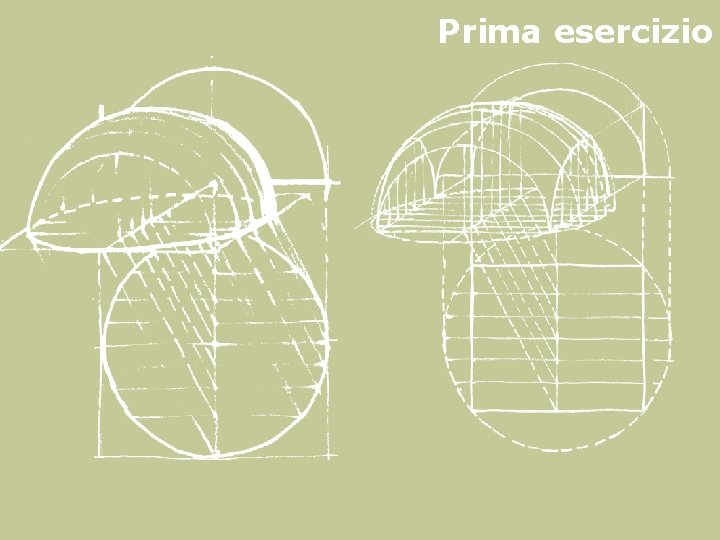

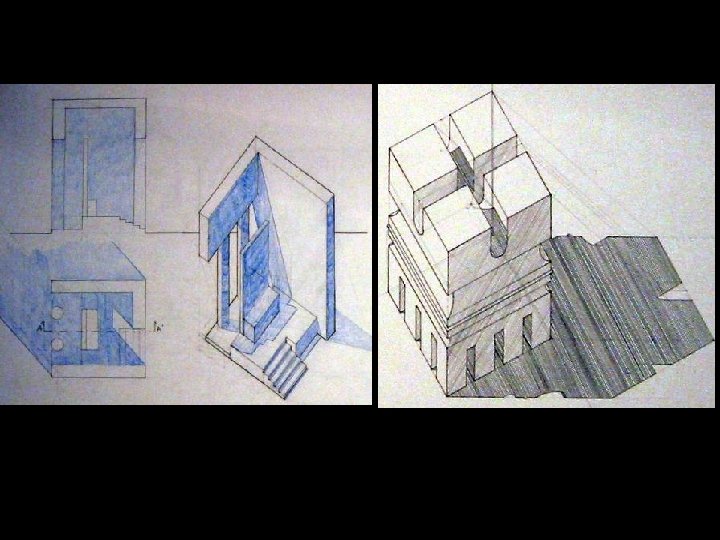

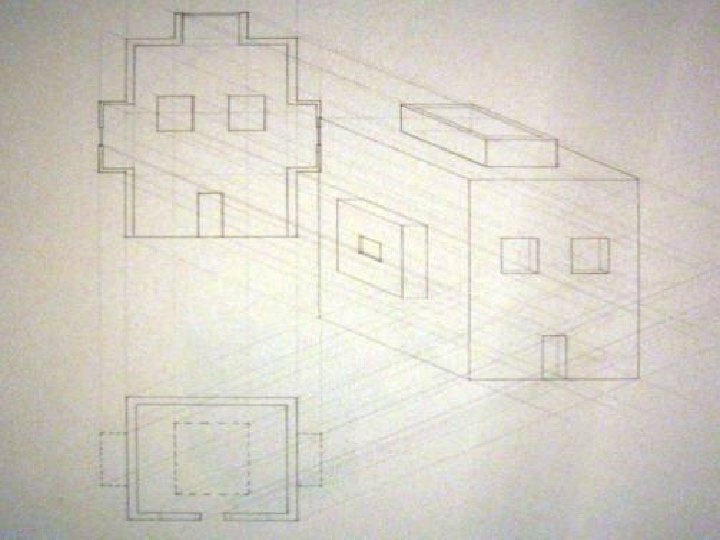

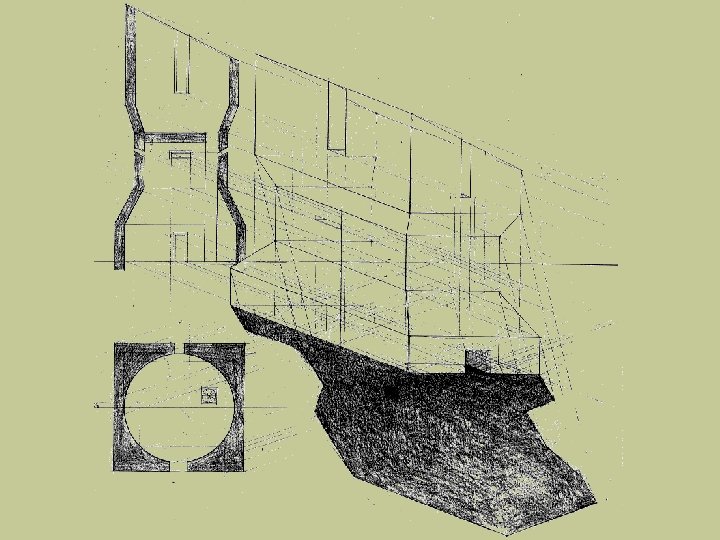

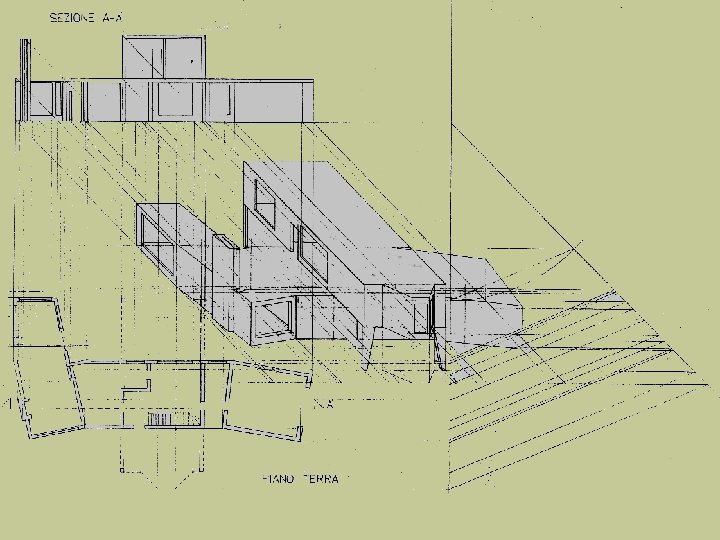

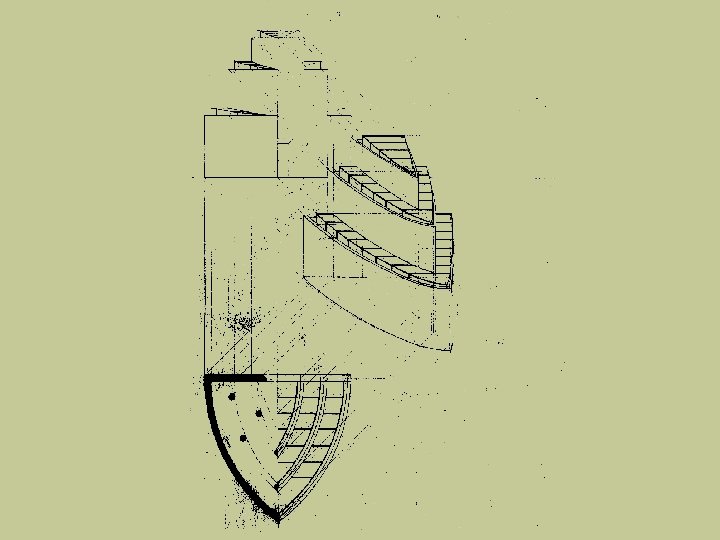

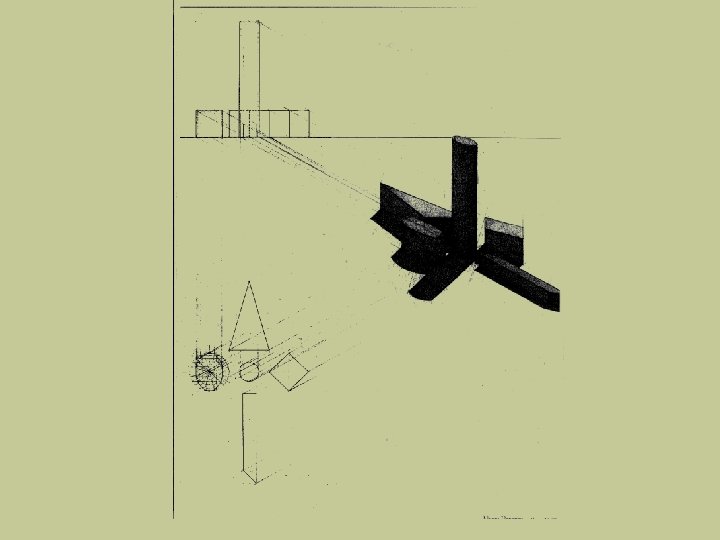

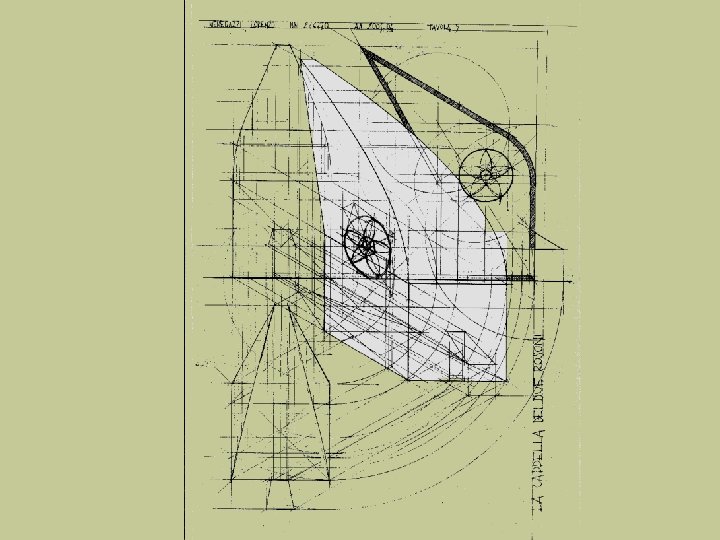

Prima esercizio

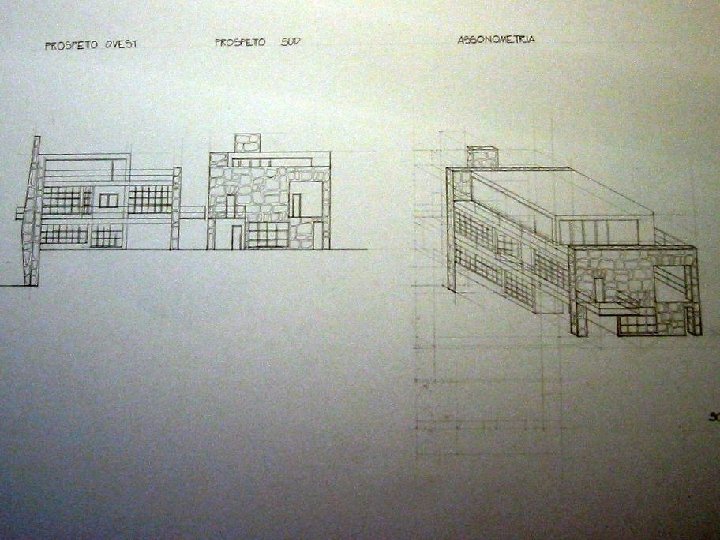

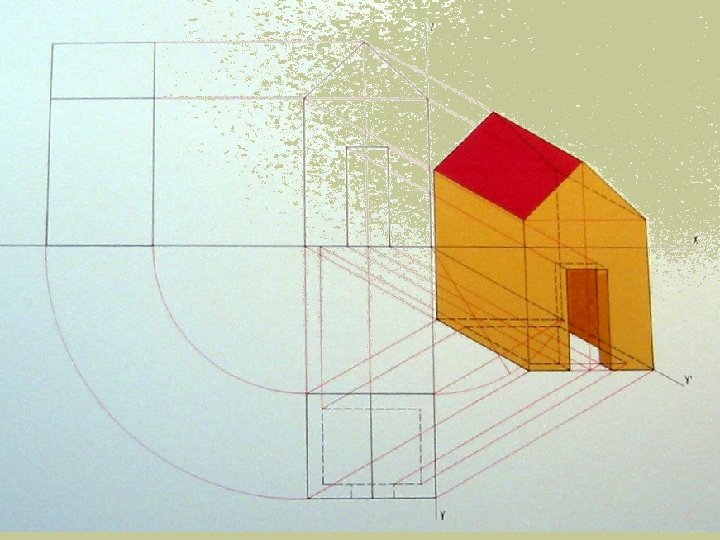

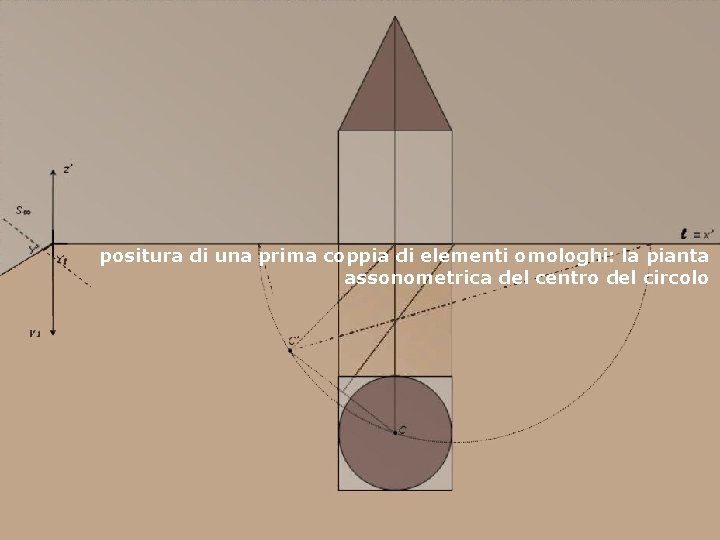

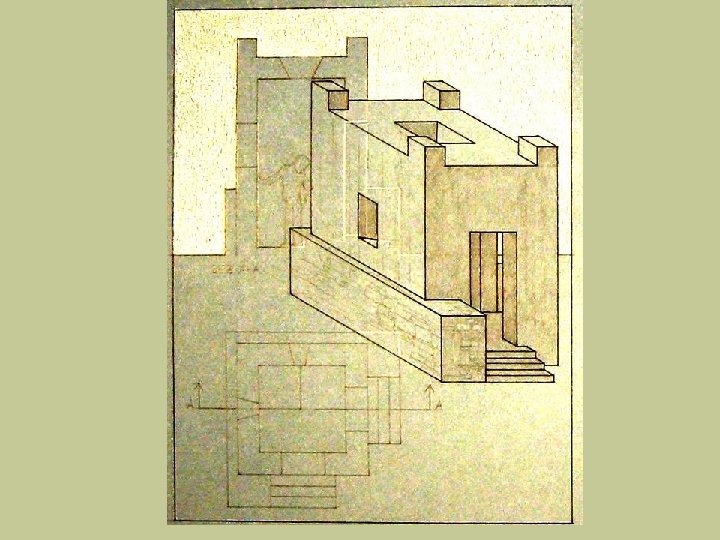

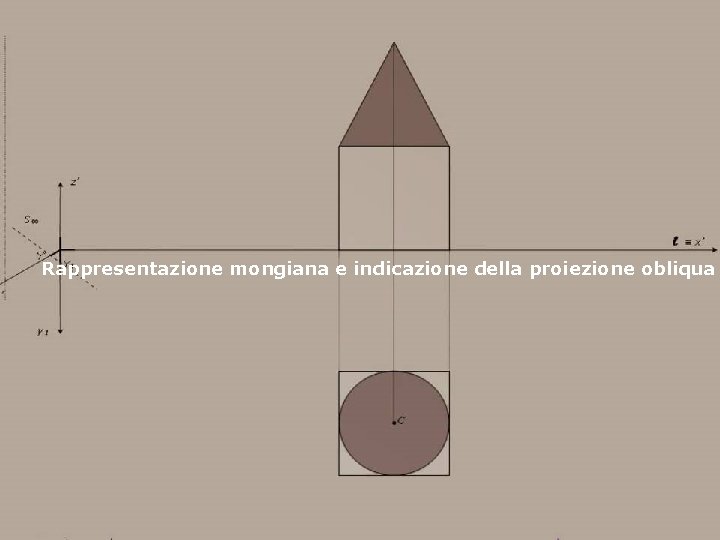

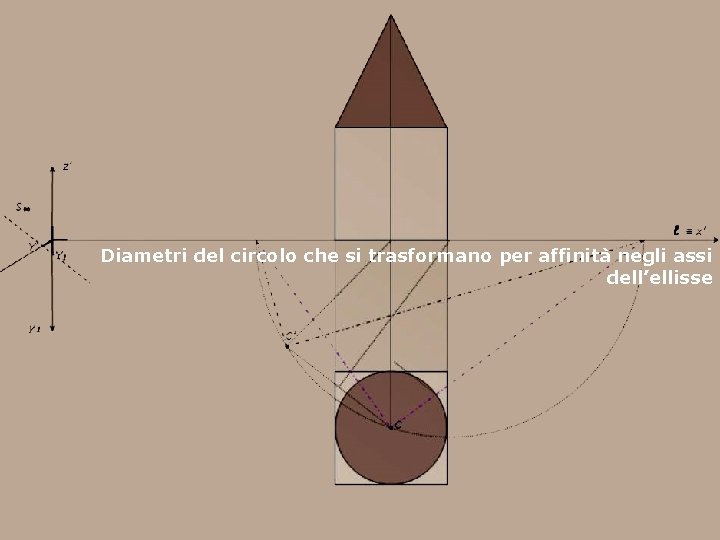

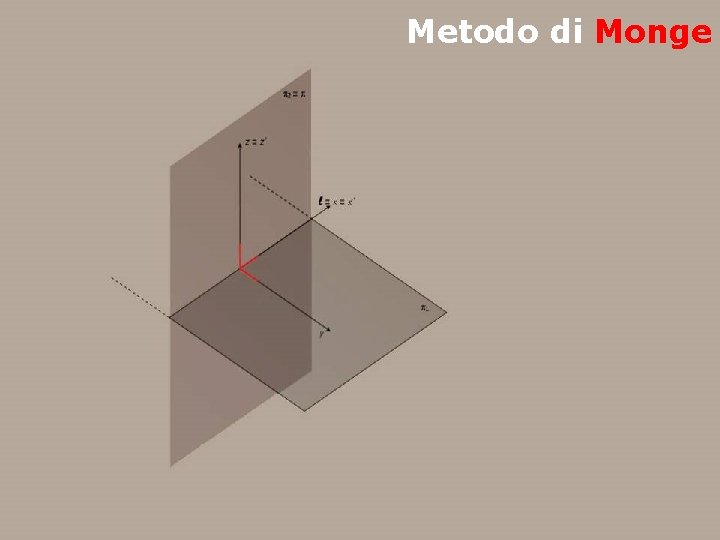

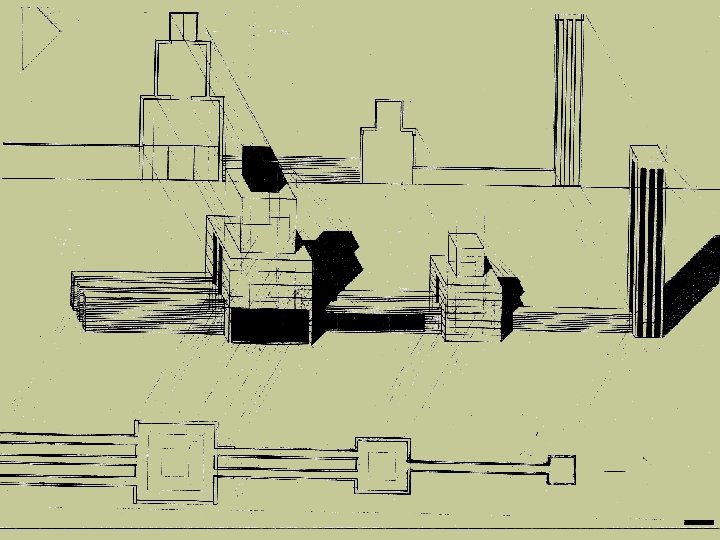

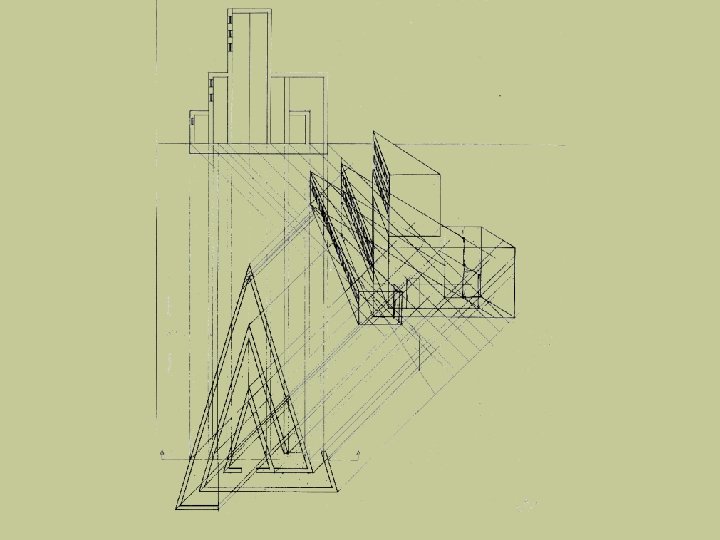

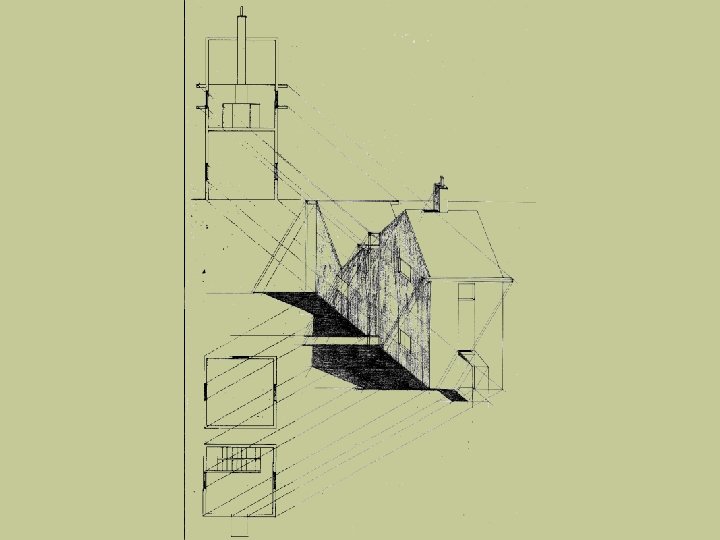

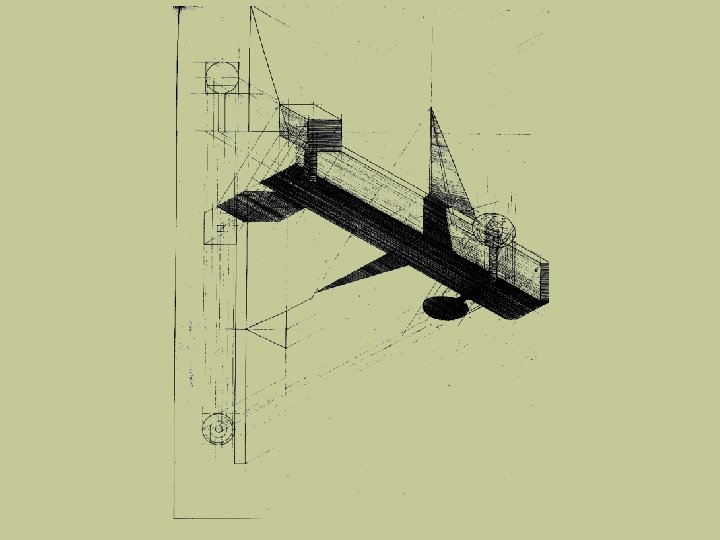

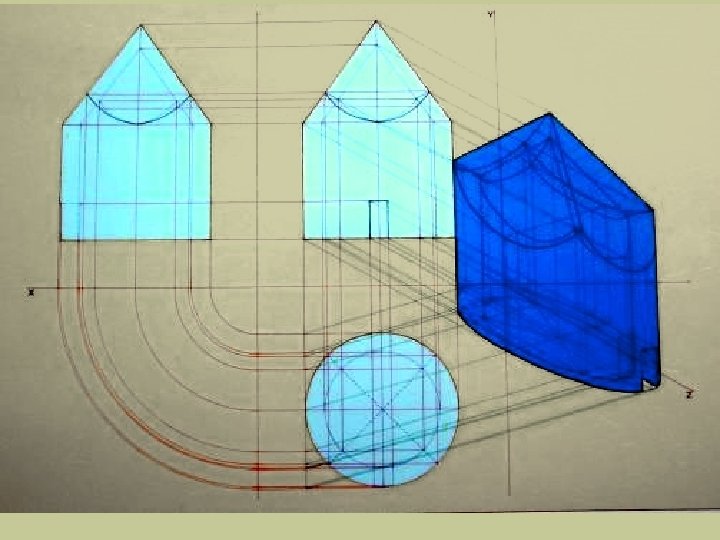

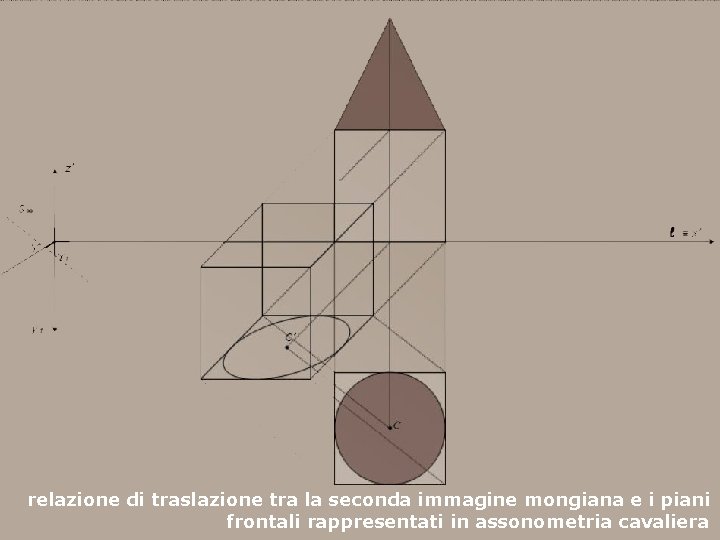

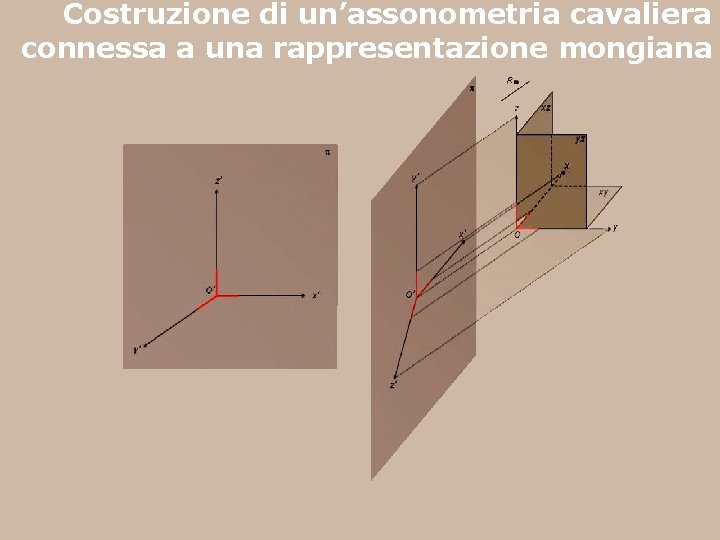

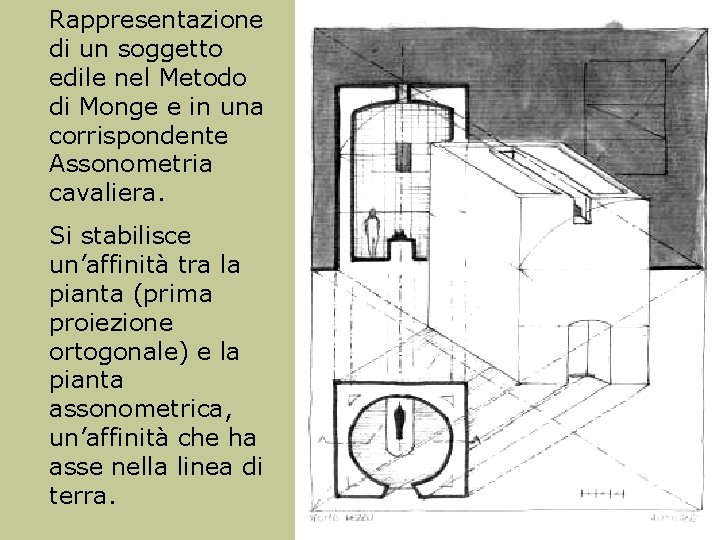

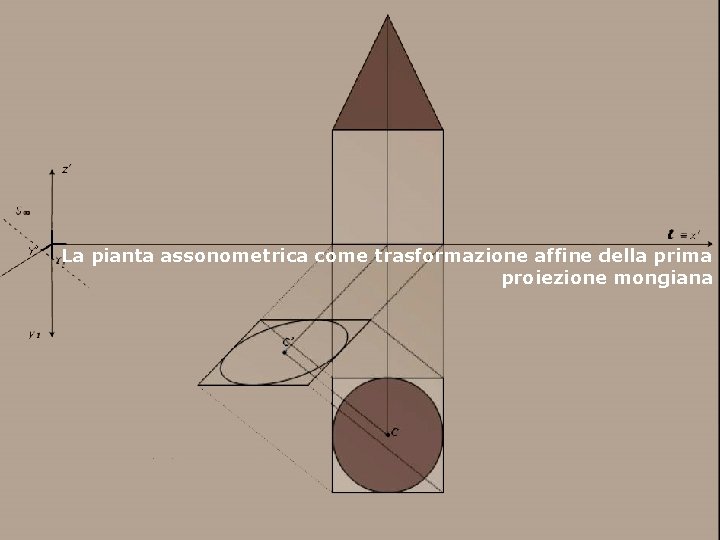

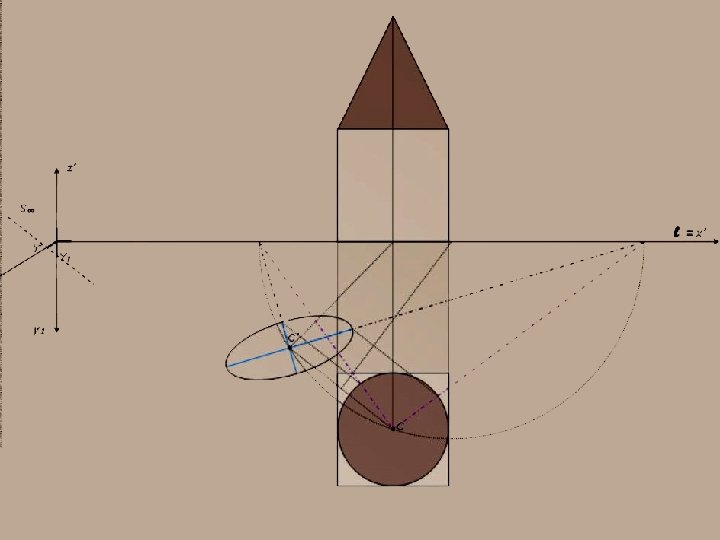

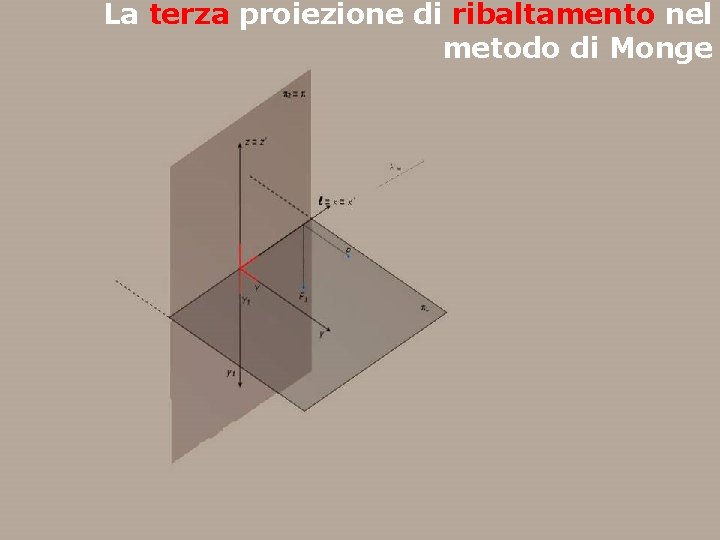

Rappresentazione di un soggetto edile nel Metodo di Monge e in una corrispondente Assonometria cavaliera. Si stabilisce un’affinità tra la pianta (prima proiezione ortogonale) e la pianta assonometrica, un’affinità che ha asse nella linea di terra.
