Laserdrucker Referat von Günter Peters SIT 04

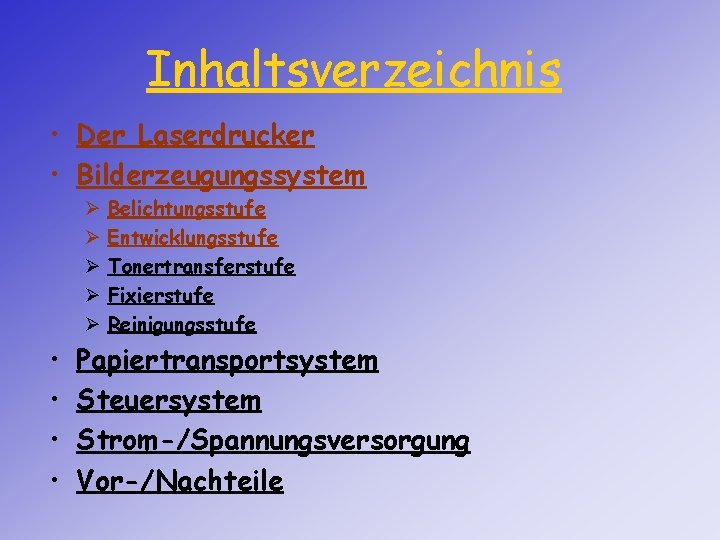

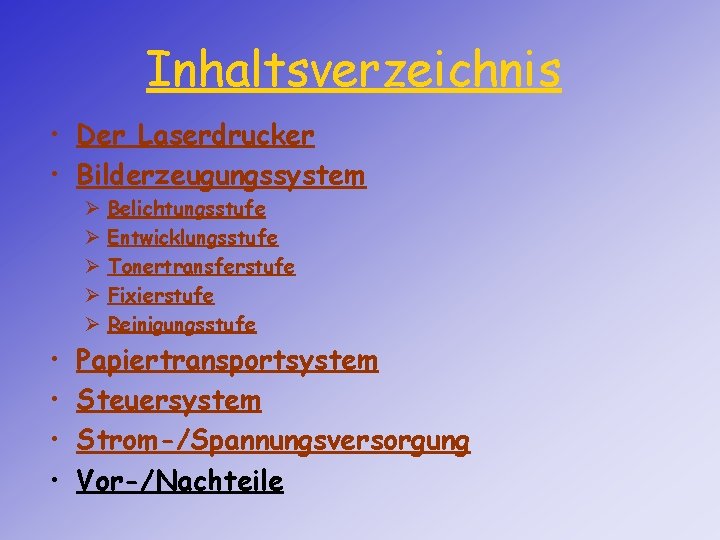

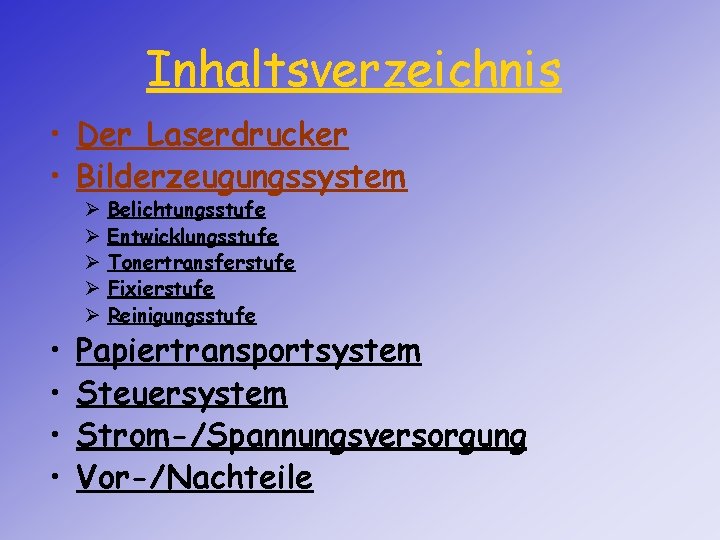

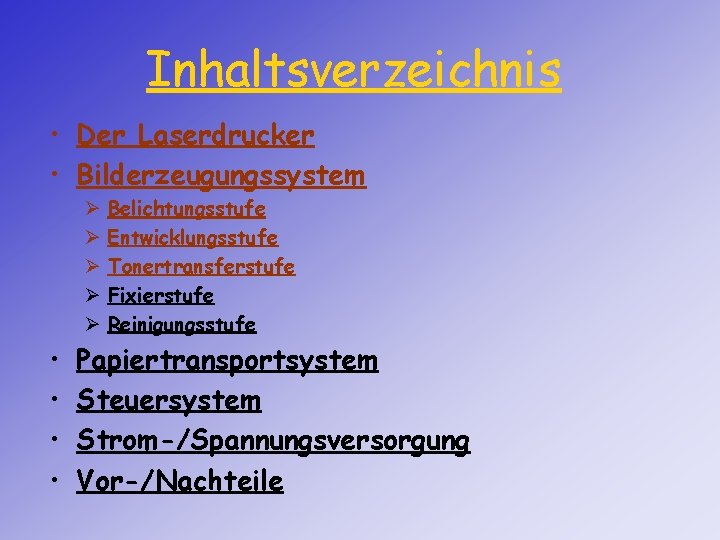

Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem Ø Ø Ø • • Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Der Laserdrucker Ø Elektrofotografischer Drucker Ø Bilderzeugungssystem Ø Papierstransportsystem Ø Steuerungssystem Ø Strom-/Spannungsversorgungssystem
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem Ø Ø Ø • • Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Bilderzeugungssystem Ø Belichtung Ø Löschprozess Ø Primärladung Ø Laserbelichtung Ø Ø Entwicklung Tonertransfer Fixierung Trommelreinigung
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem • • Ø Ø Ø Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Belichtungsstufe 1. Löschbelichtung (nicht immer vorhanden) Die Trommel wird dem Licht der Löschlampe ausgesetzt. 1. Vorladung dabei wird eine hohe negative Ladung auf die Trommel gelegt. 2. Scan-Belichtung Der Laserstrahl wird über die Trommeloberfläche geführt und ein unsichtbares Ladungsbild erzeugt.
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem • • Ø Ø Ø Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Entwicklungsstufe Ø Die unsichtbare, elektrostatische Abbildung wird durch den Toner in eine sichtbare gewandelt. Ø Die Entwicklungswalze hat einen feststehenden Magnetkern, der bewirkt das der Toner angezogen wird, die Klinge verteilt den Toner zu einer dünnen Schicht. Ø Die Spannung kann über einen Regler, mechanisch oder elektronisch reguliert werden (Tonervorladung).
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem Ø Ø Ø • • Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Tonertransferstufe Ø Der Tonertransfer geschieht in zwei Stufen. Ø Das Papier wird positiv geladen. Ø Der negative Toner wird vom positiv geladenen Papier angezogen. Ø Die negative Spannung der Entladungsschiene verhindert ein aufrollen des Papiers.
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem Ø Ø Ø • • Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Fixierstufe Ø Der Toner wird durch Hitze und Druck fixiert. Ø Die obere Walze ist Teflonbeschichtet. Ø Es wird zusätzlich eine Schicht Silikonöl aufgetragen.
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem Ø Ø Ø • • Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Reinigungsstufe Ø Die Lichtempfindliche Trommel wird von Tonerresten bereinigt
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem Ø Ø Ø • • Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Papiertransportsystem 1. Das Einzug-/Führungssystem steuert den Papierfluss 2. Das Papier wird bis zu den Erkennungsrollen eingezogen. Wo es sich selbstständig ausrichtet 3. Nach ca. 3 sek erfolgt der Transport zur Trommel und weiter zum Ausgabeschacht 4. Es ist ein synchronisierten Ablauf 5. Bei Zeitüberschreitung wird ein Papierstau gemeldet
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem Ø Ø Ø • • Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile

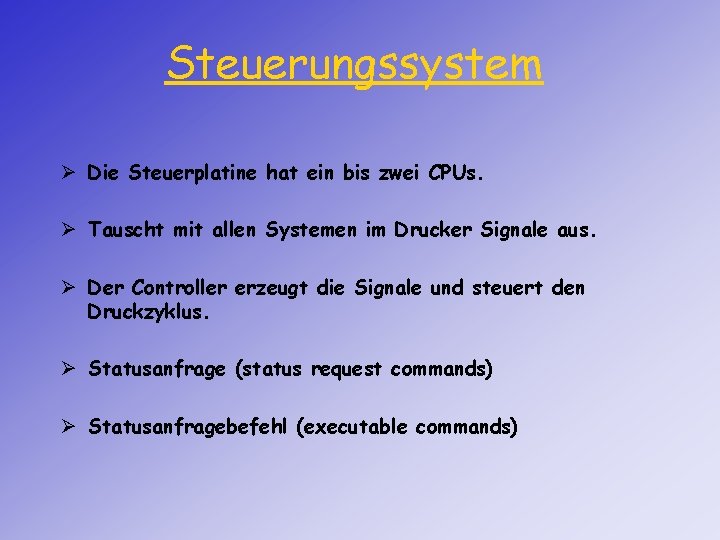

Steuerungssystem Ø Die Steuerplatine hat ein bis zwei CPUs. Ø Tauscht mit allen Systemen im Drucker Signale aus. Ø Der Controller erzeugt die Signale und steuert den Druckzyklus. Ø Statusanfrage (status request commands) Ø Statusanfragebefehl (executable commands)
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem Ø Ø Ø • • Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Strom/Spannungsversorgung Ø Das Hochspannungsnetzteil (Gleichstrom) Primär- und Transferkorona Ø Niederspannungsnetzteil/Hauptmotorplatine erzeugt : +5 V DC, -5 V DC und +24 V DC Ø Überstromschutzsystem Ø Die AC Steuerplatine für Heizröhre und Fixiereinheit
Inhaltsverzeichnis • Der Laserdrucker • Bilderzeugungssystem Ø Ø Ø • • Belichtungsstufe Entwicklungsstufe Tonertransferstufe Fixierstufe Reinigungsstufe Papiertransportsystem Steuersystem Strom-/Spannungsversorgung Vor-/Nachteile
Vor-/ Nachteile Ø Schneller Druck Ø Hoher Anschaffungspreis Ø Schwarz: 4 -32 Seiten/min Ø Hohe Folgekosten Ø Farbe : bis 12 Seiten/min Ø Tonerkartusche muß entsorgt werden Ø Sehr Leise Ø Hohe Druckqualität Ø Dokumentenechter Druck Ø Geringe Druckkosten
Danke für eure Aufmerksamkeit Günter Peters
