Laser vibrometer scanning en interferometrische stroboscopische full field

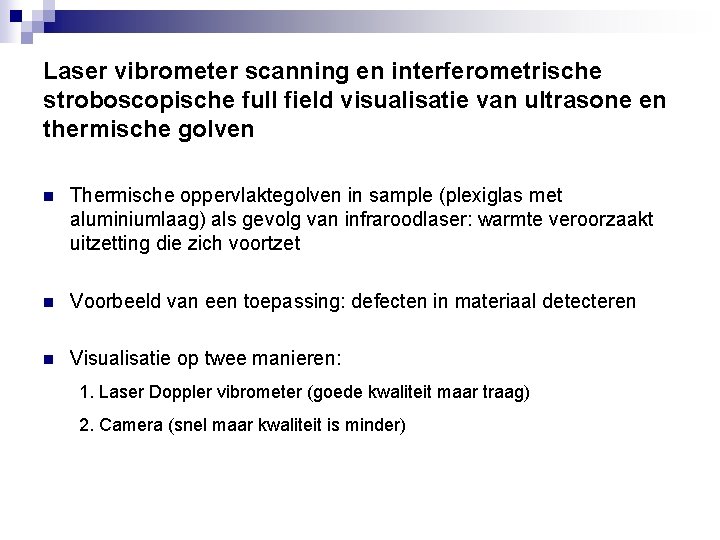

Laser vibrometer scanning en interferometrische stroboscopische full field visualisatie van ultrasone en thermische golven n Thermische oppervlaktegolven in sample (plexiglas met aluminiumlaag) als gevolg van infraroodlaser: warmte veroorzaakt uitzetting die zich voortzet n Voorbeeld van een toepassing: defecten in materiaal detecteren n Visualisatie op twee manieren: 1. Laser Doppler vibrometer (goede kwaliteit maar traag) 2. Camera (snel maar kwaliteit is minder)

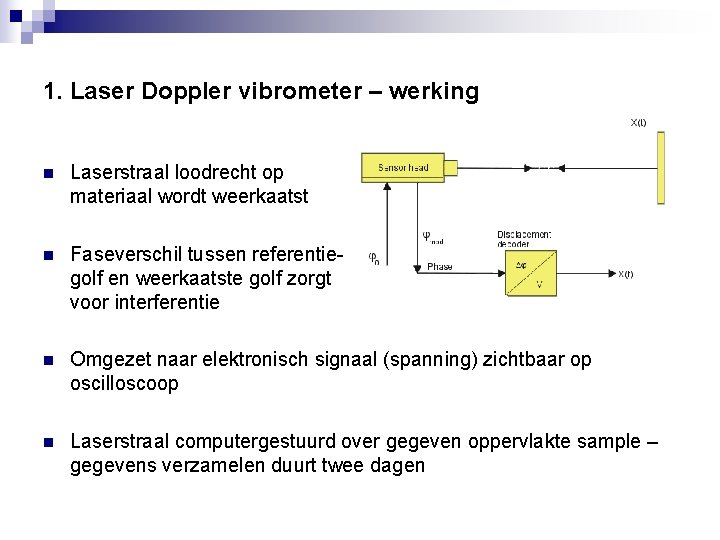

1. Laser Doppler vibrometer – werking n Laserstraal loodrecht op materiaal wordt weerkaatst n Faseverschil tussen referentiegolf en weerkaatste golf zorgt voor interferentie n Omgezet naar elektronisch signaal (spanning) zichtbaar op oscilloscoop n Laserstraal computergestuurd over gegeven oppervlakte sample – gegevens verzamelen duurt twee dagen

1. Laser Doppler vibrometer – opstelling

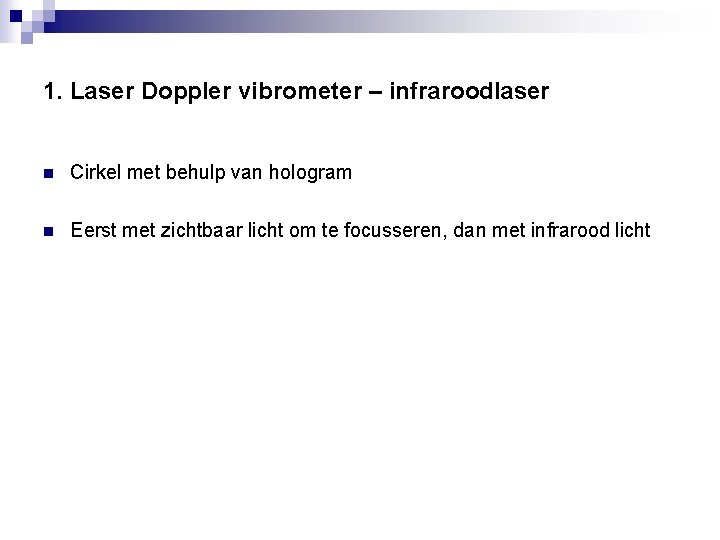

1. Laser Doppler vibrometer – infraroodlaser n Cirkel met behulp van hologram n Eerst met zichtbaar licht om te focusseren, dan met infrarood licht

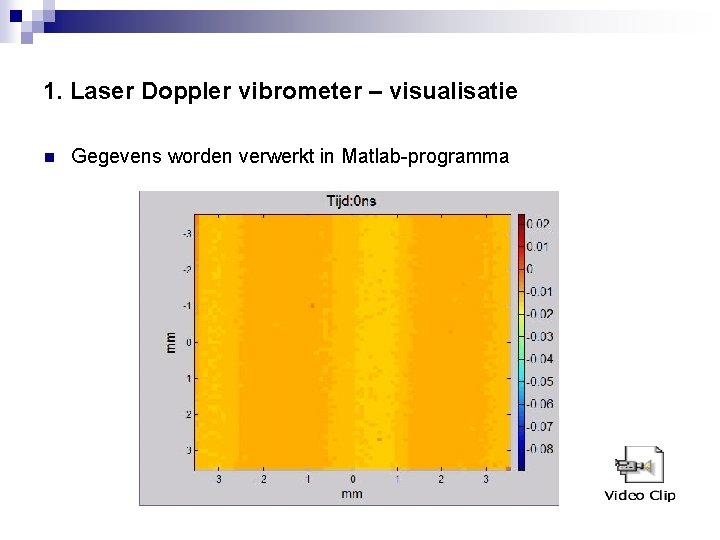

1. Laser Doppler vibrometer – visualisatie n Gegevens worden verwerkt in Matlab-programma

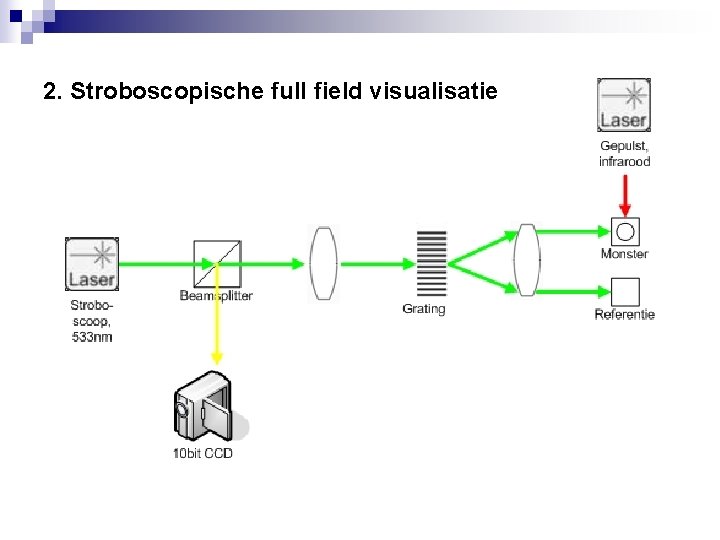

2. Stroboscopische full field visualisatie

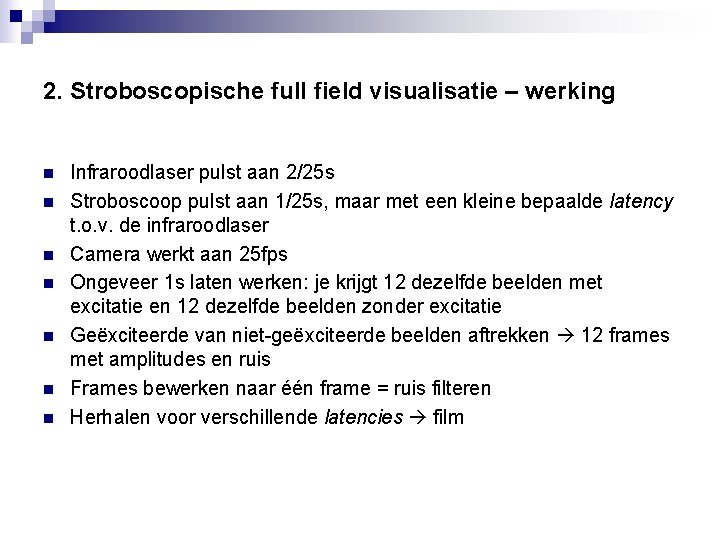

2. Stroboscopische full field visualisatie – werking n n n n Infraroodlaser pulst aan 2/25 s Stroboscoop pulst aan 1/25 s, maar met een kleine bepaalde latency t. o. v. de infraroodlaser Camera werkt aan 25 fps Ongeveer 1 s laten werken: je krijgt 12 dezelfde beelden met excitatie en 12 dezelfde beelden zonder excitatie Geëxciteerde van niet-geëxciteerde beelden aftrekken 12 frames met amplitudes en ruis Frames bewerken naar één frame = ruis filteren Herhalen voor verschillende latencies film

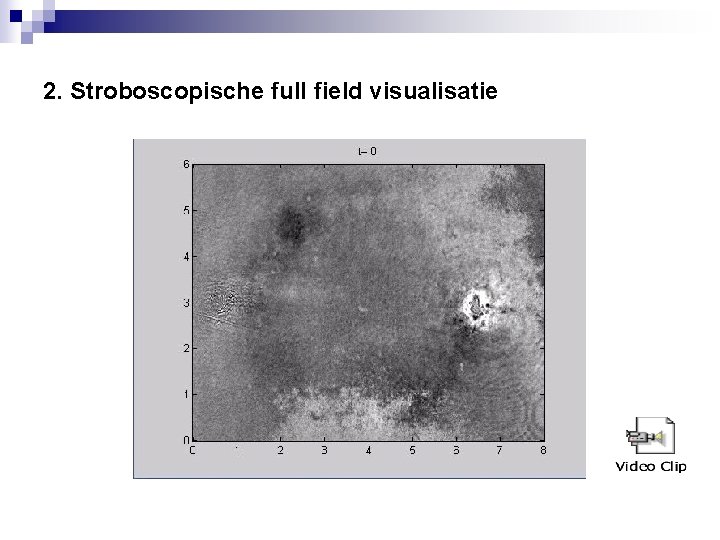

2. Stroboscopische full field visualisatie
