Las Fibras pticas del Futuro D El Futuro

Las Fibras Ópticas del Futuro

D El Futuro Pruebas ónde Estamos Avanzando con la Fibra Cables Ópticos Fibra Óptica

¿Dónde estamos? Fibra óptica instalada en el mundo

Base de fibra instalada (Global) Million Fiber Kilometers Source: KMI Research/ Draka

Intalaciones anuales (Global) Million Fiber Kilometers Source: KMI Research/Draka

Instalaciones anuales (Cableado Estructurado UK) Million Cable Metres Source: BSRIA

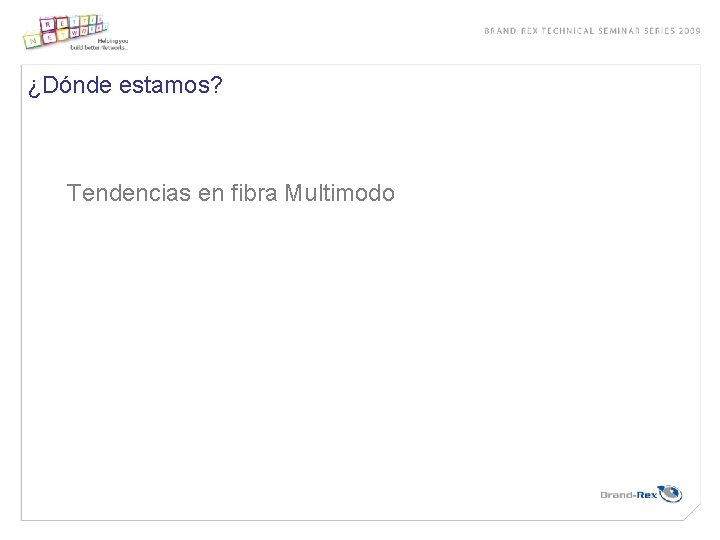

¿Dónde estamos? Tendencias en fibra Multimodo

Previsiones en fibra Multimodo

¿Cómo hemos llegado hasta aquí? Estándares, estándares…

Estándares de Fibra Óptica Brand-Rex cree firmemente en el valor de los estándares para proporcionar una base sólida para nuestra industria, y participa activamente en 12 grupos de estandarización BSI (5) Cenelec (3) IEC (4)

ITU-T Recomendaciones para fibra óptica G. 651. 1 G. 652 A, B, C, D G. 657 A, B ITU-T G. 653 A, B G. 656 G. 655 C, D, E G. 654 A, B, C ITU-T International Telecommunication Union Telecommunication Standardization Sector (www. itu. int)

IEC y Cenelec especificaciones para fibra óptica 10 (5) Intraconnect Singlemode Graded index multimode 20 (3) 60 (4) Step index multimode 60793 Singlemode 50 (10) 30 (4) 40 (9) Plastic clad glass Plastic Multimode IEC International Electrotechnical Commission (www. iec. ch )

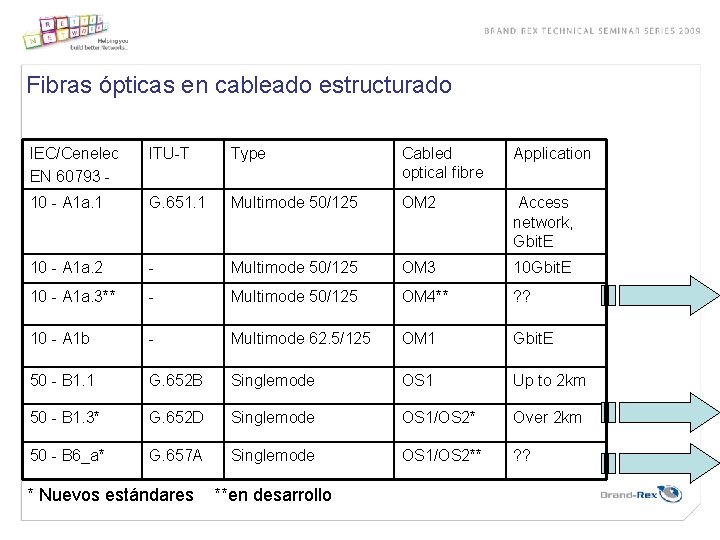

Fibras ópticas en cableado estructurado IEC/Cenelec EN 60793 - ITU-T Type Cabled optical fibre Application 10 - A 1 a. 1 G. 651. 1 Multimode 50/125 OM 2 Access network, Gbit. E 10 - A 1 a. 2 - Multimode 50/125 OM 3 10 Gbit. E 10 - A 1 a. 3** - Multimode 50/125 OM 4** ? ? 10 - A 1 b - Multimode 62. 5/125 OM 1 Gbit. E 50 - B 1. 1 G. 652 B Singlemode OS 1 Up to 2 km 50 - B 1. 3* G. 652 D Singlemode OS 1/OS 2* Over 2 km 50 - B 6_a* G. 657 A Singlemode OS 1/OS 2** ? ? * Nuevos estándares **en desarrollo

Brand-Rex G. 652 D Low water Peak fibre d. B/km Mayor ventana de operación para aplicaciones de multiplexado (CWDM) G. 652. B Menor diámetro de campo modal para mejorar el rendimiento de curvatura Mejoras en la protección de la fibra, con colores más vivos fácilmente diferenciables G. 652. D 1260/1310 nm CWDM 1625 nm nm

Nueva recomendación ITU-T G. 657 SERIES G: TRANSMISSION SYSTEMS AND MEDIA, DIGITAL SYSTEMS AND NETWORKS Características de fibra monomodo insensible a las pérdidas por curvatura

Pérdidas por Macrocurvaturas en G 652 D comparado con G 657 A G. 657 A 10 vueltas 30 mm diámetro, 0. 25 d. B a 1550 nm y 1. 0 d. B a 1625 nm 1 vuelta 20 mm diámetro G. 652 D 100 vueltas 60 mm diámetro, 1. 0 d. B a 1625 nm 0. 75 d. B a 1550 nm y 1. 5 d. B a 1625 nm

Una aplicación clave para G. 657 A son los latiguillos en espacios estrechos, para evitar las pérdidas causadas por curvas cerradas accidentales IEC SC 86 A WG 1

Curvas cerradas y láser de alta potencia Cristal debilitado por el calor, revestimiento quemado • Las nuevas aplicaciones de telecomunicación utilizarán amplificadores Raman con potencias típicas de 500 m. W a ~ 2 W • Para curvas menores de 15 mm de diámetro, se puede dañar la fibra G 652 D • Los daños pueden ser envejecimiento del revestimiento, oxidación o quemado del revestimiento, y en casos extremos fusión del cristal. IEC SC 86 A WG 1 Revestimiento quemado

Opciones para limitar los daños potenciales a las fibras • Limitar la potencia óptica • Mejorar la manipulación y gestión de los latiguillos • Mejorar la tecnología en las fibras potencialmente en riesgo Promovido por BT a través de ITU-T e IEC en los dos últimos años IEC TR 62547 Guidelines for the measurement of high-power damage sensitivity of singlemode fibres to bends – Guidance for the interpretation of results Publicado por IEC en 2009

Pérdidas por Macrocurvaturas en G 652 D, G 657 A y G 657 B G. 657 B 10 vueltas 30 mm diámetro G. 652 D 100 vueltas 60 mm diámetro, 1. 0 d. B a 1625 nm G. 657 A 0. 03 d. B a 1550 nm y 0. 1 d. B a 1625 nm 10 vueltas 30 mm diámetro, 1 vuelta 20 mm diámetro 0. 25 d. B a 1550 nm y 1. 0 d. B a 1625 nm 1 vuelta 20 mm diámetro 0. 75 d. B a 1550 nm y 1. 5 d. B a 1625 nm 0. 1 d. B a 1550 nm y 0. 2 d. B a 1625 nm 1 vuelta 15 mm diámetro 0. 5 d. B a 1550 nm y 1. 0 d. B a 1625 nm

Nueva fibra monomodo G. 657 B Perfil de salto de índice Indice de refracción del núcleo Dn Nuevo diseño 0 Courtesy of Draka 5 10 15 radius (μm)

Nueva fibra monomodo G. 657 B Courtesy of Draka

Nueva fibra monomodo G. 657 B: curvaturas a 1550 nm. 6 G B A 57 57 . 6 G d. B/turn B ra G nd 52 D ex 10 0. 1 7. 5 0. 5 mm d. B/turn ex ) A 7 (5 ) B 7 (5 -R nd ra -R (0 0 8) B nd ra B ex . 6 -R Specification Trench-assisted G. 657 B radius max loss 0. 003 15 specification bend radius (mm) Courtesy of Draka

Tensión superficial en la fibra frente a diámetro de curvatura Pro n rai t s of Hig risk r e re of b ak 5 y <2 Surface in tension rs h mit d de i in l a r St n me com e R ife >= 2 rl 5 y TR 62048 Optical fibres – Reliability – Power law theory En revisión Bend diameter (mm)

Nuevas fibras monomodo G. 657 A/G. 657 B Fibra óptica monomodo insensible a las pérdidas por curvatura El núcleo de la fibra está diseñado para guiar más estrechamente la luz G. 657 A – Beneficios para pigtails y latiguillos en espacios estrechos, y para proteger la red de pérdidas potenciales de señal causados por curvaturas accidentales G. 657 B - Beneficios para aplicaciones de larga distancia que utilicen lásers de alta potencia (Raman), minimizando el riesgo de daños a la fibra RIESGO La vida útil de la fibra óptica puede comprometerse por curvas cerradas debido a la tensión en la superficie exterior de la fibra

OM 4 fibra óptica cableada según ISO/IEC 11801 (borrador)

Brand-Rex Z 50 (OM 4) Todos nuestros cables que utilizan la fibra Z 50 contienen fibra óptica con la mayor especificación de ancho de banda para 50/125, que está siendo estandarizada por ISO/IEC y IEC como OM 4 Brand-Rex lleva ofreciendo fibra Z 50 (OM 4) desde hace 4 años Admite mayores pérdidas para enlaces de 300 m o inferiores Permite enlaces de 550 m si se cumple la atenuación máxima de 10 G Potencial para enlaces extendidos de 40 G/ 100 G si IEEE lo aprueba

IEC y Cenelec especificaciones parea CABLES de fibra óptica 1 -1 Air blown cabling General requirements -1 -2 (3) -5 (1) Test methods 60794 Aerial cables IEC -4 (3) -2 (10) -3 (9) Indoor cables Outdoor cables International Electrotechnical Commission (www. iec. ch )

Aplicaciones de Fibra Óptica Soplada

FTTH (fibre to the house) Fibra hasta el puesto C C C B A

Conectando la fibra desde el nodo hasta el hogar a) Cables y empames b) Fibra soplada sin empalmes

Micro. Blo. TM Un rango extendido de cables Micro. Blo. TM • Micro. Cables desde 2 a 96 fibras en 3 tamaños • Permite al diseñador de redes una gran flexibilidad para enlaces urbanos de corta distancia o larga distancia en areas rurales • Microductos protegidos desde individuales hasta 24 microductos, para entrramiento directo, tendido, o interior 2 a 12 f • El cable puede continuar desde rutas de exterior hasta el punto de terminación dentro del edificio HFbbb. BMCdd. WNMz 12 a 72 f 96 f • Costes diferidos y distribuidos • A prueba de futuro / facilmente ampliable • Flexibilidad • Seguridad • Fácil reparación

Distancia de instalación optimizada Pruebas en Brand-Rex >1 km fig 8 <500 m y 12 curvas Un microducto recto ofrece la mayor distancia de soplado Las curvas reducen la distancia de soplado Diseñar la red con puntos de acceso permite continuar soplando para alcanzar la máxima distancia

En desarrollo – conectividad robusta de microductos y cajas de terminación de fibra

Instalación en Suecia de FTTH HF 008 UNI 04 LU 3. 4 Cable miniaturizado de 4 fibras Características Físicas: Diámetro Cable : 3. 4 mm Peso: 11. 0 kg/km

Cable óptico resistente al fuego • Los datos son críticos para cualquier organización • Asegura la transmisión en una situación de incendio • ¿Deberían todas las redes tener enlaces resistentes al fuego? HFbbb. UNIdd. LSTALUFS

Pruebas en enlaces multimodo Estándares futuros Estándares publicados ISO/IEC 11801 Generic cabling ISO/IEC 14763 -3 Testing of optical fibre cabling IEC 61300 -3 -43 Nuevo método para medir enlaces multimodo Impacto en: • instaladores • Equipos de test • Formación ISO/IEC 11801 Generic cabling ISO/IEC 14763 -3 + Amd 1 Testing of optical fibre cabling IEC 61280 -4 -1 FDIS approved Publish Q 3 2009
