L’APPAREIL RESPIRATOIRE ISOLANT Description et composition ADMJSP / Pôle Pédagogie – 2020

ARICO Objectifs Les différents éléments d'un ARICO Matériels associés A la fin de cette partie, vous serez capable de connaître les différents éléments constituants un ARICO et les matériels associés. 2

Le matériel Les appareils respiratoires isolants (ARI) ont pour but d'assurer une protection respiratoire en maintenant une atmosphère respirable isolée de l'air extérieur vicié. Ils assurent également une protection oculaire. On distingue : • Les A. R. I. circuit ouvert (ARICO) • Les A. R. I. circuit fermé (ARICF), (non traité dans ce chapitre) • Les appareils filtrants, (non traité dans ce chapitre) 3

Le matériel A ce jour 2 modèles au SDMIS : Ancienne génération Modèle QS 4

Le matériel Éléments principaux : Micro régulateur 5

Le matériel La bouteille : Corps en composite avec un revêtement en fibre de verre avec manomètre pour lecture directe Volume en eau : 9 litres Pression d'utilisation : 300 bars Poids de la bouteille : Vide : Pleine : 6, 5 kg 10 kg Passage aux mines : tous les 5 ans 6

Le matériel La bouteille : Robinet : serrage et desserrage manuel Raccord : gonflage et branchement détenteur Numéro propre au SDMIS Couleur blanche et noire = Constitue la réserve d’air disponible pour l’exploration et le travail en atmosphère irrespirable. 7

Le matériel La bouteille : 12 inscriptions • Numéro de la bouteille, • Poids à vide, • Capacité en eau, • Nature du gaz, • Date de mise en service, • Poinçon des mines, • Dates épreuves, • Pression de service, • Pression d'épreuve, • Conicité intérieure du goulot, • Nom de la société ou son poinçon, • Matière composant la bouteille, 8

Le matériel Portage d'une bouteille : Portage Préhension 9

Le matériel Précautions particulières : Attention, il s’agit d’appareil sous pression. Les robinets sont des organes sensibles, éviter tout choc et manipulation inutile. Le volant de manœuvre du robinet d'une bouteille d'ARI n'a qu'une seule fonction : Ouvrir ou fermer l'alimentation en air respirable. Il n'est pas conçu pour porter la bouteille. Les actions de serrage et de desserrage sur la robinetterie se font manuellement. 10

Le matériel Stockage d'une bouteille : Ø Stockage vertical = dans les caisses plastiques fournies. 11

Le matériel Stockage d'une bouteille : Ø Pas de vidage des bouteilles en caserne avant rechargement. Ø Les bouteilles doivent être stockées à l'écart des produits combustibles et des produits gras, Ø Les bouteilles pleines doivent être séparées des bouteilles vides, Ø Toute source de feu ou de chaleur à proximité des bouteilles est à proscrire : étincelle, circuit électrique, cigarette, flamme nue, etc. 12

Le matériel Entretien d'une bouteille : Nettoyage après intervention salissante ou éprouvante : Ø Vérification de l'état des accessoires de protection et d'identification. Ø Nettoyage manuel avec eau savonneuse ou produit nettoyant désinfectant + chiffon ou microfibres, Ø Rinçage à l'eau claire avec protection du robinet de la bouteille (pas d'entrée d'eau au niveau du filetage), Ø Veiller à ne pas détériorer les identifiants des matériels (étiquettes) lors des nettoyages, Ø Ne pas nettoyer avec la lance. 13

Le matériel Harnais ancienne génération : Sa réalisation en polypropylène allégé lui confère une grande résistance mécanique aux chocs ainsi qu'aux acides. Sa forme anatomique a été conçue de telle sorte qu'il n'y ait ni gêne, ni frottement malgré une grande surface d'appui. 14

Le matériel Harnais QS : Anse facilitant : üLa manutention de l'ARI, üLe dégagement d'urgence d'un sauveteur inconscient "sauvetage de sauveteur" Bretelles prés-formées pour endosser plus facilement 15

Le matériel Harnais QS : Ergonomie : 16

Le matériel Détendeur haute pression (HP) : ancienne génération Sortie pour cagoule Alimente le manomètre Reçoit le sifflet d'alarme : Pression de déclenchement 55 b +/- 5 b, Niveau acoustique sup. à 90 d. B, Sifflement continu jusqu’à la fin de la bouteille, 17

Le matériel Détendeur haute pression (HP) : ancienne génération Sur certains dossard le sifflet est protégé des ruissellements par un capot orienté vers le bas et protégé aussi des chutes, 18

Le matériel Détendeur haute pression (HP) : modèle QS Détendeur avec interface de connexion bouteille et élément de portage. Facilité pour visser la bouteille. 19

Le matériel Détendeur haute pression (HP) : modèle QS Deux flexibles : • 1 alimentant le SPIROGUIDE ; • 1 second avec 2 sorties (raccord Staubli) : Connexion principale = micro-régulateur, Connexion secondaire : cagoule de fuite, 20

Le matériel Détendeur haute pression (HP) : modèle QS Le sifflet se situe derrière le spiroguide. 21

Le matériel Ancienne Génération : MANOMETRE : Le manomètre, accessible au porteur, indique la pression restante (en bar) dans la bouteille. 22

Le matériel Modèle QS : SPIROGUIDE Il est constitué de : 23

Le matériel Micro-régulateur : Le micro-régulateur encliquetable (avec système anti-arrachement) est composé de trois parties : • Un détendeur MP / BP , • Une soupape à la demande, • Un système de by-pass. 24

Le matériel Micro-régulateur : ancienne génération Bouton poussoir pour le retirer By-Pass 25

Le matériel Micro-régulateur : ancienne génération Ergot pour le retirer By-Pass 26

Le matériel Micro-régulateur : modèle QS Bouton rouge = 2 fonctions : • By-pass de surpression • Purge de l'ARI en fin d'utilisation. Bouton orange : Bloque l'arrivée d'air au régulateur : A utiliser notamment avant de retirer le masque pour éviter le débit permanent du microrégulateur. 27

Le matériel Stockage (ancienne génération et QS) : Ø A l'abri des intempéries, de la lumière solaire, d'une humidité excessive, de la poussière et de produits ou vapeurs chimiques agressives. Ø Températures idéales comprises ente 15 et 30° C. Ø Eviter les empilements d'appareils. 28

Le matériel Nettoyage (ancienne génération et QS) : L'apport d'air circulant dans le micro-régulateur est uniquement de l'air neuf provenant de la bouteille. L'air expiré par l'utilisateur ne pénètre pas dans le micro-régulateur. La note de service 2020 -047 décrit la procédure de nettoyage des micro-régulateurs à réaliser en retour d'intervention, de manœuvre, de formation : Ce nettoyage doit être fait après chaque utilisation par pulvérisation d'un spray désinfectant sur une lingette appliquée sur toutes les surfaces accessibles. Les micro-régulateurs doivent être utilisés secs. NE PAS IMMERGER LE MICRO-REGULATEUR NE PAS PULVERISER LE DESINFECTANT DIRECTEMENT DESSUS Ne pas utiliser de produits de désinfection non fournis par le SDMIS. 29

Le matériel Masque : Il sert à protéger et isoler le porteur et canalise l'air fourni par le régulateur. Ø Corps du masque rigide, Ø Électriquement non conducteur. Ø Visière panoramique = Champ de vision latérale et verticale, Ø ½ masque pour réduire l’espace mort et anti-buée Ø Sangle d'attente Muni d'un dispositif phonique et d’un dispositif d’expiration. 30

Le matériel Masque : Sangle d’attente ignifugée recevant la plaque de contrôle d’identification du masque 31

Le matériel Masque : Stockage : Les équipements doivent être stockés après nettoyage, rangés dans les housses fournies, dans un local sec, tempéré et hors poussières. Ne pas stocker à la chaleur et en pleine lumière. 32

Le matériel Masque : Nettoyage : • Vérifier et nettoyer les masques après utilisation. • Placer le masque dans sa housse de protection fermée. Note de Service n° 2020 -047 : Le nettoyage-désinfection des masques ARI se fait soit : • Par trempage à froid, • Par trempage à chaud dans la cuve à ultrasons, Les procédures de nettoyage-désinfection sont équivalentes en termes d'efficacités. 33

Le matériel Masque : Nettoyage : Note de Service n° 2020 -047 : Si le masque est très sale un lavage préalable à l'eau et au savon avec rinçage à l'eau claire peut-être nécessaire. NE PAS UTILISER DE PRODUIT CONTENANT DE L'ALCOOL AU RISQUE DE DETERIORER LA VISIERE. 34

Le matériel Masque : Nettoyage : Note de Service n° 2020 - 047 : Nettoyage désinfection : • Trempage pendant 60 min dans un bac d'eau froide ou tiède (seau, évier, etc. ) en utilisant une solution détergente-désinfectante, diluée selon les recommandations du fournisseur. • Par passage pendant 60 min dans la cuve ultrasons, en utilisant une solution détergente-désinfectante, diluée selon les recommandations du fournisseur. 35

Le matériel Masque : Nettoyage : Note de Service n° 2020 - 047 : Nettoyage désinfection : Dans tous les cas, ne pas mélanger la solution détergente-désinfectante avec d'autres produits chimiques dans le bac de trempage (détergents, savon, etc. ) Les masque ainsi nettoyés et désinfectés, doivent être rincés à l'eau claire afin d'éviter tout risque d'allergie. Ils sont ensuite séchés manuellement, dans une armoire chauffante ou laissés à l'air libre. 36

Le matériel Système sonore de détresse : Manuel et/ou automatique, il permet de prévenir d'un incident et/ou de communiquer. Ce type de matériel déclenche un signal de détresse lorsque le porteur reste immobile pendant un temps prédéterminé. Ce signal de détresse peut également être déclenché manuellement. Tous ont une pré-alarme acquittable par mouvements. Nota : la plaque de contrôle peut-être fixée à la clef d'identification laissée au contrôleur. Dans ce cas, le porteur ne peut plus arrêter sa balise. Au cours d'une reconnaissance, le porteur doit veiller à ne pas désactiver involontairement sa balise. 37

Le matériel Système sonore de détresse : Ancienne génération : Diktron DSX MKII • Puissance > 96 décibels à 2 m à l'air libre • Flash de localisation = 1 Flash chaque seconde alternativement sur les côtés et le devant de l'appareil. • L'arrêt de l'appareil est fait en introduisant la clef. • Signal sonore compteur de temps : 5 bip à 15 min puis 5 bip toutes les 5 min. • Témoin d'usure de la pile = Diode rouge et signal sonore de 1 sec 38

Le matériel Système sonore de détresse : Ancienne génération : balise de détresse PASS II • Puissance 98 décibels • Changement de couleur de la balise dans sa totalité • Bouton rouge sur le devant du dispositif permet le déclenchement manuel de l'alarme. • Pour arrêter l'alarme, il faut presser les 2 boutons latéraux simultanément. • L'arrêt de l'appareil est fait en introduisant la clef. • Durée de vie : 5 ans 39

Le matériel Système sonore de détresse : Modèle QS • Le détecteur d'immobilité est inclus dans l'afficheur spiroguide. 40

Le matériel Moyens de communication : Corne d'appel : A demeure sur la ceinture ventrale de l'ARI, cette corne manuelle permet de communiquer avec l'extérieur lorsque les autres moyens sont inexistants ou défaillants. Le BREC établira un code avec le contrôleur, avant de pénétrer dans les locaux à reconnaître. 41

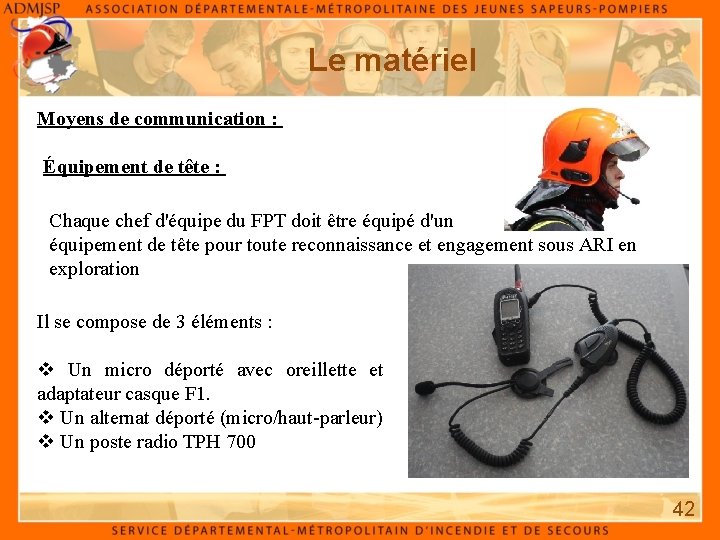

Le matériel Moyens de communication : Équipement de tête : Chaque chef d'équipe du FPT doit être équipé d'un équipement de tête pour toute reconnaissance et engagement sous ARI en exploration Il se compose de 3 éléments : v Un micro déporté avec oreillette et adaptateur casque F 1. v Un alternat déporté (micro/haut-parleur) v Un poste radio TPH 700 42

Le matériel Liaison personnelle : Elle permet : • De se déplacer le long de la ligne guide • Au binôme d'être en liaison constante. 3 modèles en service au SDMIS : 43

Le matériel Liaison personnelle : La liaison personnelle du porteur est d'une longueur totale de 6 mètres. • Liaison courte : 1, 25 m • Liaison longue : 1, 25 m + 4, 75 m = 6 m L'extrémité courante est équipée d'un mousqueton de taille supérieure à celui de la ligne guide. L'autre extrémité est équipée d'un mousqueton pour attacher la liaison sur le porteur. 44

Le matériel Plaque de contrôle : Chaque ARI dispose d'une plaque de contrôle. C'est le seul moyen d'enregistrement et de contrôle du porteur d'ARI qui s'engage dans la zone à risques. Elle doit pouvoir être fixée au tableau de contrôle. Cette plaque est remise au contrôleur avant de pénétrer dans la zone à risques. 45

Le matériel Plaque de contrôle : Ces plaques sont regroupées sur le tableau de contrôle tenu à jour par le contrôleur aux fins : Ø de surveillance du nombre de personnes engagées en zone dangereuse, Ø du suivi et du contrôle du temps d'engagement des porteurs. 46

Matériels associés La ligne guide : Elle relie les porteurs d'A. R. I. avec l'extérieur. Elle est munie, à CHAQUE EXTREMITE, d'un mousqueton. Cette ligne, d'une longueur de 50 à 60 m, est enroulée sur un tambour. Elle peut être dotée d'un système antichute. Elle comporte des repères de progression qui facilitent le travail des binômes. L'extrémité de la ligne doit-être fixée au touret. Dans certains cas, UN ETABLISSEMENT peut servir de ligne guide. 47

Matériels associés LA LIGNE DE VIE : ELLE SE COMPOSE DE 2 ELEMENTS QUI SONT : 48

Matériels associés Dispositifs de dérivations : Grâce à ces dispositifs, la ligne guide principale peut être dérivée pour faciliter l'exploration de grands espaces en atmosphère toxique. Les symboles tactiles permettent, au porteur d'A. R. I. , de savoir sur quelle ligne guide il se trouve et de s'orienter vers la sortie. 49

Matériels associés Lampes : Chaque membre du binôme s'équipe de sa lampe de casque et le chef prend si nécessaire une lampe de ronde. 50

Matériels associés Cale porte : Cet accessoire permet de maintenir un ouvrant, porte ou fenêtre, en position ouverte. Ce matériel vise à faciliter l'intervention des sapeurs-pompiers en toute circonstance (INC, SUAP, OD). Néanmoins, l'ouverture ou le maintien en position ouverte de n'importe quel ouvrant peut avoir des effets significatifs sur le développement d'un feu et sa propagation. 51

Matériels associés Cale porte : Afin de ne pas se retrouver piéger derrière une porte, le BREC emporte des cales de porte soit : Dans les engins : généralement en bois En dotation individuelle : en plastique "WEDGE IT" 52

Matériels associés Caméra thermique : Si nécessaire le BREC se muni d'une caméra thermique afin de recher : Ü Une victime ; Ü Un feu couvant. 53

Matériels associés Cagoule de fuite : Depuis 2007, tous les FPT et toutes les EPC sont équipés de 2 cagoules de fuites. Destinées aux victimes, elles peuvent aussi être utilisées par un SP dont l'ARICO connaîtrait un problème. 54

B. REC 55

Conclusion Année : 2020 Les différents éléments d'un ARICO Matériels associés Contact : pour toute remarque concernant ce document, merci d’envoyer un mail sur l’adresse suivante : gfor_jsp@sdmis. fr 56
