LAPORAN PENILAIAN OUTCOME PROJEK JPS BAHAGIAN PENGURUSAN SUMBER AIR DAN HIDROLOGI Ramalan Banjir Bersepadu dan Pemantauan Sungai untuk Lembangan Sg. Klang

KANDUNGAN • Tujuan • Kaedah Penilaian • Latarbelakang Projek • Objektif Projek • Output Projek • Indikator penilaian • Penutup

TUJUAN LAPORAN • Membuat penilaian output – outcome dan keberkesanan kaedah bukan struktur kawalan banjir melalui perlaksanaan projek Ramalan Banjir Bersepadu dan Pemantauan Sungai untuk Lembangan Sg. Klang

Kaedah Penilaian

Keratan Akhbar Isu Lembangan - banjir 1999 26 April 2001 2000 10 Jun 2003

Pemerhatian Isu Lembangan– Hakisan &mendapan

Tanah runtuh

Pencemaran sungai

Kesan Kemarau

TERUSAN LENCUNGAN SG. GOMBAK AMPANGAN BATU PETUNJUK KOLAM TAKUNGAN BATU tu KERJA YANG TELAH SIAP Sg. K ero ng amun Sg AMPANGAN KLANG GATES Sg. g Be jan SEMPADAN WILAYAH PERSEKUTUAN gko Sg Jin KERJA -KERJA SG. KLANG YANG PERLU DILAKSANAKAN DENGAN SECEPAT MUNGKIN ak mb o. G lon . Sg KERJA AKAN DIJALANKAN Sg. Ba KERJA DALAM PEMBINAAN h TERRITORY Sg. JAMBATAN SULAIMAN Sg Sg. . K lan g Bun us sing FEDERAL Sg. A mpan g Klan g Sg . D am an sa ra RUMAH PAM KG. BARU ha la JAMBATAN KLANG LAMA en c SHAH ALAM . P . R as ah Sg ol Boh g lan ch PAYA RASAU Sg u. P on oh . K Sg STRAIT OF MALACCA uy PUCHONG DROP . . K Sg RUMAH PAM TAMAN SRI MUDA U Sg BANDAR KLANG PORT KLANG . Sg g Sg. Klan Sg JAMBATAN KOTA g on ay r Ke g Sg. Rasau KLANG RIVER FLOOD MITIGATION PROJECT KLANG RIVER BASIN FLOOD MITIGATION PROJECT

BATU DAM KLANG GATES DAM (36. 6 mcm) Sg Batu jan g mb 0 45 cumec Kolam Kg Puah ec 10 Kolam Kg Berembang (0. 6 mcm) Sg Bu nu 65 cumec 280 cumec Go 400 cumec Sg PWTC Masjid Jamek g an Sg Kl 180 cumec Sg SMART Bypass Tunnel (9. 7 km) g on ay r Ke Kolam Sri Johor KUALA LUMPUR FLOOD MITIGATION PROJECT (1. 5 mcm) Kolam Taman Desa (1. 4 mcm) 300 cumec NOT TO SCALE 19 ec m cu mb Kolam Kg Benteng (0. 4 mcm) Jin m cu ak Sg Kero h Sg 35 cumec s ngan Lenco h Kero ) (2. 2 km 35 cumec Go 100 cumec ak Kolam Takungan Batu (4. 5 mcm) Sg Kla Kolam Takungan Jinjang (2. 5 mcm) 125 cumec 30 cumec 275 cumec ng 150 cumec 290 cumec Lencongan Gombak (3. 375 km) Sg 80 cumec (25. 1 mcm) 100 cumec

Landuse Changes within Kuala Lumpur Catchment Landuse 1981 Landuse 1998

Kaedah Bukan Struktur ØObjektif utama ramalan dan amaran banjir adalah untuk memberi amaran awal dengan tepat kepada penduduk terlibat supaya mereka dapat mengambil tindakan untuk menyelamatkan nyawa dan kerosakan harta benda. Ø Ramalan dan amaran banjir merupakan kaedah efektif dan praktikal untuk menyokong kaedah struktur kawalan banjir dalam mengurangkan kehilangan nyawa dan kerosakan harta benda. 13

Latarbelakang Projek

Kawasan Kajian - LEMBAH KLANG Average annual rf 2400 mm Wet seasons : Apr – May & Oct - Nov Temp 23 – 32 C Relative Humidity 82% Open Water Evaporation : 1500 mm

Kawasan Kajian – Lembah Klang Ampang Selayang Kuala Lumpur Petaling Jaya Shah Alam Klang Pelabuhan Klang 1, 280 km 2 in area 0. 4% of Malaysia Population of 4 million 16% of Malaysia 120 km – Sungai Klang 11 main tributaries 1, 330 m at highest point 4 hours flow time Tidal intrusion up to Sungai Damansara 16

KRONOLOGI Banjir besar di Shah Alam pada 26 Feb 2006. Kerajaan melantik Jurutera Perunding Zaaba Sdn. Bhd menjalankan kajian terperinci Sistem Ramalan Banjir Bersepadu Lembah Klang dari Ogos 2006 hingga January 2007. Tender pada awal Feb 2007 Pemilikan tapak pada 13 July 2007.

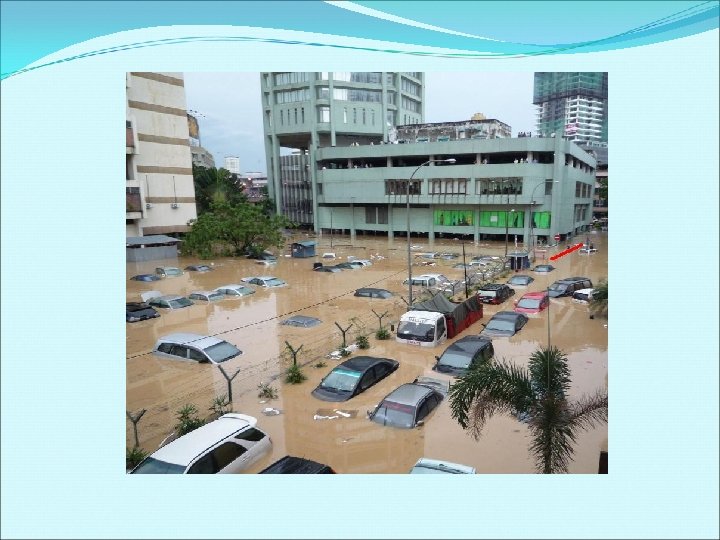

Isu Lembangan - banjir Shah Alam 26 Feb 2006 18

Objektif Projek Membangunkan Sistem Ramalan dan Amaran Banjir untuk Lembangan Sg. Klang berdasarkan data semasa

Jadual Perlaksanaan Tahun 1 Supply, Install, Testing and Commissioning hydrological instruments at RTUs and establish the control centre Develop the Operation System for Control Centre and RTUs Develop the flood forecasting model Tahun 2, 3, dan 4 Operational and maintenance Model calibration and system fine-tune Continuous training

Butiran Projek • Contractor Name : ST DOT COM SDN BHD • Date Start: 13 July 2007 • Date End: 12 July 2008 • Date Start (Warranty) : 13 July 2008 • Date End (Warranty) : 12 July 2011 • Date End (Extended 1) : 30/11/2008 • Date End (Extended 2) : 31/01/2009 • Date End (Extended 3) 21 April 2009 • LAD (217*RM 500/day) : RM 108, 500 • CPC : 25 Nov 2009 – 24 Nov 2012 • Date Start (Warranty – Extended): 22 April 2009 • Date End (Warranty – Extended): 20 April 2012 • Project cost : RM 25, 406, 200. 61 Contract JPS/IP/H/1/07

Butiran Projek Consultant: Jurutera Perunding Zaaba Sdn Bhd Date Start: 20 November 2007 Date End: 19 November 2008 Date Start (Operation) : 20 November 2008 Date End (Operation) : 19 November 2011 Consultancy Fee : RM 5 million

Sebab-Sebab (EOT 1 dan EOT 2) Ø Kelewatan pemberian tapak kepada Kontraktor untuk 88 stesen, sepatutnya sebelum 12 Oktober 2007. Mula pemberian tapak utk 23 stesen pada 9 Jan 2009 Øsehingga 12 Julai 2009 sebanyak 11 tapak masih belum diberikan dan tarikh terakhir pemberian tapak pada 28 Nov 2008. Ø 30 tapak ditebing sungai – perlu kerja ukur tapak dikawasan agensi kerajaan dan swasta. Ø Masalah pemendapan tanah dan sampah – perlukan masa untuk baikpulih stilling well.

Arahan Perubahan Kerja (VO) (EOT 1, EOT 2 dan EOT 3) ØKerja tambahan diluluskan Kem. Kew pada 4 September 2008 : • Peralatan • Perisian Ø Skop kerja baru dimuktamadkan oleh Lembaga Perolehan pada 16 Jan 2009 • Kerja ukur (53 lokasi) • Sistem sekuriti Pusat Kawalan • Sistem Komunikasi Pusat Kawalan

Komponen Projek n n 88 new telemetric stations : n Rainfall (76) n Soil Moisture (36) n Water Level (52) n Water flow (5) n Water Quality (29) n Meteorological (3 ) Open architecture System 1 Control Center 3 sub-control centre

RTUs Station

Pulling data from external sources Jabatan Meteorologi Malaysia v Numerical Weather Prediction Models for QPF v lead time of 4 -8 hours lead time from Ra. DAR and 8 -36 hours from satellite

2. Stormwater Management And Road Tunnel system (SMART) 28 telemetric stations which consist of rainfall, water level and flow data. All SMART data will be integrated into the new system on real-time. Data will then be fed into the forecasting model

Anti-vandalism measures for RTU Fencing and housing Motion Detector CCTV Siren Automatic Locking Mechanism

OUTPUT

n n 88 new telemetric stations : n Rainfall (76) n Soil Moisture (36) n Water Level (52) n Water flow (5) n Water Quality (29) n Meteorological (3 ) Open architecture System 1 Control Center 3 sub-control centre

Forecasting Model Produces forecasts in real-time Can use observed data to improve its forecasts (‘updating’)

SYSTEM OUTPUT üForecast water level depth and flooding location üForecast flood map location üFlood Risk Map (based on ARI) üWater quality monitoring üRiver Erosion and Sedimentation Monitoring ü Debris & mud flow forecasing ü Drought Index & monitoring system Flood Risk Map Flood Maps

FLOOD WARNING Flood Classifications At each flood warning river height station, the severity of flooding is described as minor, moderate or major according to the effects caused in the local area or in nearby downstream

Pusat Kawalan

Tools for Dissemination of Forecast Information MKN, PWD, Police, DOE, Health Department, PBTs, DBKL etc Dedicated communication medium (lease line) Dam operators, water treatment plant i. FFRM Control Centre at JPS Ampang Awareness program (campaign, road show, seminar, televisyen program, exhibition etc. ) Public, residents, flood victims, road users Dedicated communication medium (lease line) Public communication medium (telefon, GSM, website, digital information board, mass media televisyen & radio

INDIKATOR PROJEK

1. Ramalan dan Amaran awal banjir 3. Kesejahteraan Rakyat Bidang Hasil Utama 2. Pengurangan Impak banjir

1. Indikator Penilaian Outcome Objektif BHU Membangunkan Ramalan dan sistem ramalan & Amaran awal amaran banjir Lembangan Sg. Kelang menggunakan ‘real-time ‘ data Indikator Pencapaian Pengukuran Sasaran Outcome Sumber data analisis 1. Ketepatan model ramalan banjir Nash Suthcliff Index & RMSE etc. 0. 9 Penilaian kecekapan model 2. Amaran awal kejadian banjir yang dapat diramalkan mengikut “lead time” Peratusan 100% Data siri masa ramalan 3. Penyebaran amaran awal banjir. Tempoh masa 30 min Log masa sistem amaran

2. Indikator Penilaian Outcome Objektif BHU Membangunkan Pengurangan sistem ramalan & Impak banjir amaran banjir Lembangan Sg. Kelang menggunakan ‘real-time ‘ data Indikator 1. Kematian atau kemalangan jiwa akibat banjir. Pengukuran Bilangan kejadian 2. Pengurangan Statistik taksiran kerugian akibat kerugian banjir Sasaran Outcome Sumber data analisis 0 Rekod statistik laporan banjir Sehingga 50% Rekod statistik laporan banjir

3. Indikator Penilaian Outcome Objektif BHU Membangunkan Kesejahteraan sistem ramalan & Rakyat amaran banjir Lembangan Sg. Kelang menggunakan ‘real-time ‘ data 1. Indikator Pengukuran Sasaran Outcome Sumber data analisis Customer Satisfaction Index (CSI) Peratusan CSI >=80% Kajian soalselidik lapangan Peratusan < 10% Kajian soalselidik lapangan dan aduan 2. Pengurangan aduan kes banjir

PENUTUP Ø Objektif utama ramalan dan amaran banjir adalah untuk memberi amaran awal dengan tepat kepada penduduk terlibat supaya mereka dapat mengambil tindakan untuk menyelamatkan nyawa dan kerosakan harta benda. Ø Ramalan dan amaran banjir merupakan kaedah efektif dan praktikal untuk menyokong kaedah struktur kawalan banjir dalam mengurangkan kehilangan nyawa dan kerosakan harta benda. Ø Kejayaan Ramalan dan amaran banjir bergantung kepada kualiti dan jumlah data hidrologi dan meteorologi , model ramalan dan masa yang diambil untuk menyebarkan ramalan banjir.
