Langzeitbelichtung Ein Zugang zur Kinematik in Klassenstufe 78

Langzeitbelichtung Ein Zugang zur Kinematik in Klassenstufe 7/8 Stephan Juchem (RP Tübingen)

Gliederung § § § Fehlvorstellungen in der Kinematik Lösungsansätze Benötigtes Material Kinematik im Bildungsplan 2016 Stundenverteilung Stundenabläufe

S-Probleme in der Kinematik §

Lösungsansätze §

Benötigtes Material § § Digitalkamera Stativ Skala (1 m Lineal) Blinklicht

Kinematik im Bildungsplan 2016 §

Kinematik im Bildungsplan 2016 Prozessbezogene Kompetenzen (pbk) 2. 1. Erkenntisgewinnung (1) Phänomene zielgerichtet beobachten und Beobachtungen beschreiben (4) Experimente durchführen und auswerten, dazu gegebenenfalls Messwerte erfassen (6) mathematische Zusammenhänge zwischen physikalischen Größen herstellen und überprüfen
 (13) Ihr physikalisches Wissen anwenden, um Problem- und Aufgabenstellungen zielgerichtet zu lösen

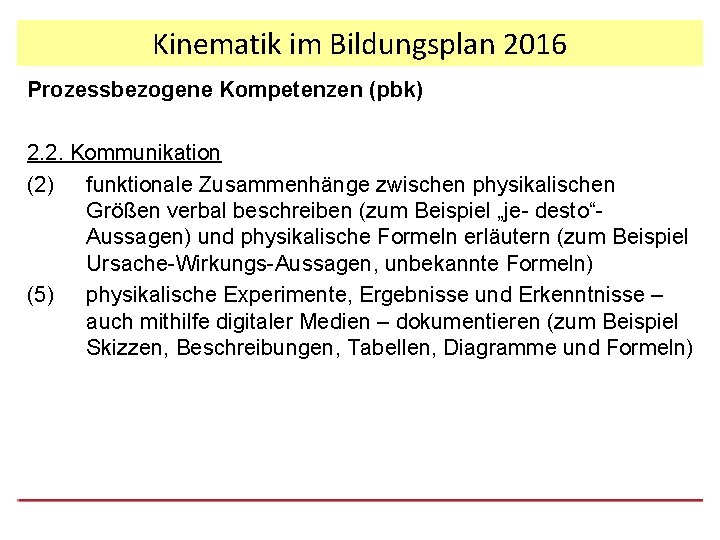

Kinematik im Bildungsplan 2016 Prozessbezogene Kompetenzen (pbk) 2. 2. Kommunikation (2) funktionale Zusammenhänge zwischen physikalischen Größen verbal beschreiben (zum Beispiel „je- desto“Aussagen) und physikalische Formeln erläutern (zum Beispiel Ursache-Wirkungs-Aussagen, unbekannte Formeln) (5) physikalische Experimente, Ergebnisse und Erkenntnisse – auch mithilfe digitaler Medien – dokumentieren (zum Beispiel Skizzen, Beschreibungen, Tabellen, Diagramme und Formeln)

Stundenverteilung Stunden (ES) 2 2 Thema Umgang mit Diagrammen Aufnahme von langzeitbelichteten Fotos Auswertung der Fotos Vertiefung und Übungen

Umgang mit Diagrammen § An Hand eines Videos wird erarbeitet, warum Diagramme ein sinnvolles Merkmal sind, um Bewegungen zu beschreiben

Betrachte das Video sorgfältig! http: //www. redbull. com/de/de/bike/stories/1331634308 411/bmx-trick-tipp-mit-bruno-hoffmann-–manual? items=1331634308411%2 C 1331634070063 %2 C 1331633060885%2 C 1331633036375

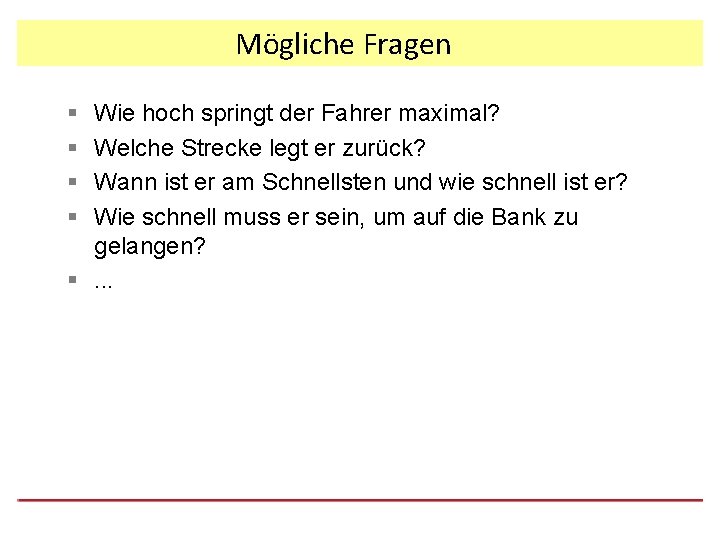

Mögliche Fragen § § Wie hoch springt der Fahrer maximal? Welche Strecke legt er zurück? Wann ist er am Schnellsten und wie schnell ist er? Wie schnell muss er sein, um auf die Bank zu gelangen? §. . .

Bewegungsdiagramme x-t-Diagramm Landung? Absprung?

Bewegungsdiagramme § y-t-Diagramm Absprung! Landung!

Bewegungsdiagramme § vx-t-Diagramm Landung Absprung?

Bewegungsdiagramme § vy-t-Diagramm Absprung! Landung

Aufnahme von Bewegungen

Bewegungen darstellen

Umgang mit Diagrammen § Regeln zum Aufstellen von Diagrammen aufstellen § Diagramme beschreiben

Die Formel für die Geschwindigkeit §

Aufnahme langzeitbelichteter Fotos Teilen der Klasse in zwei Hälften 1. Teil: Auswertung eines gegebenen Fotos mit Hilfekarten (Maßstab bestimmen, Werte auslesen, Diagramm erstellen)

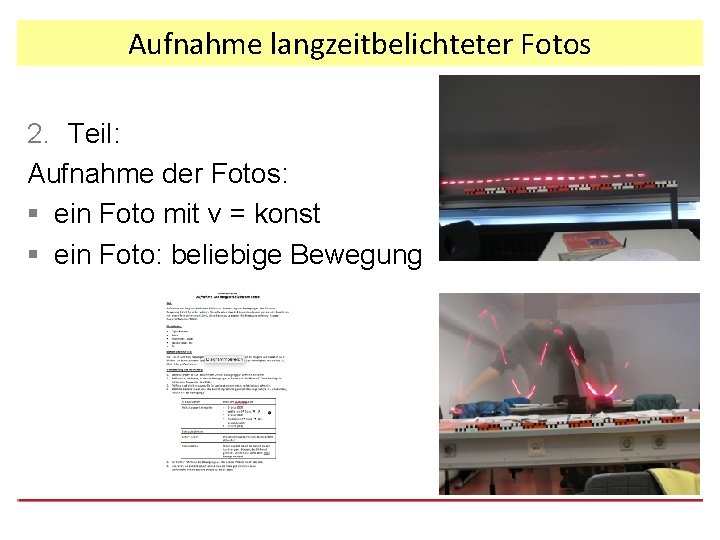

Aufnahme langzeitbelichteter Fotos 2. Teil: Aufnahme der Fotos: § ein Foto mit v = konst § ein Foto: beliebige Bewegung

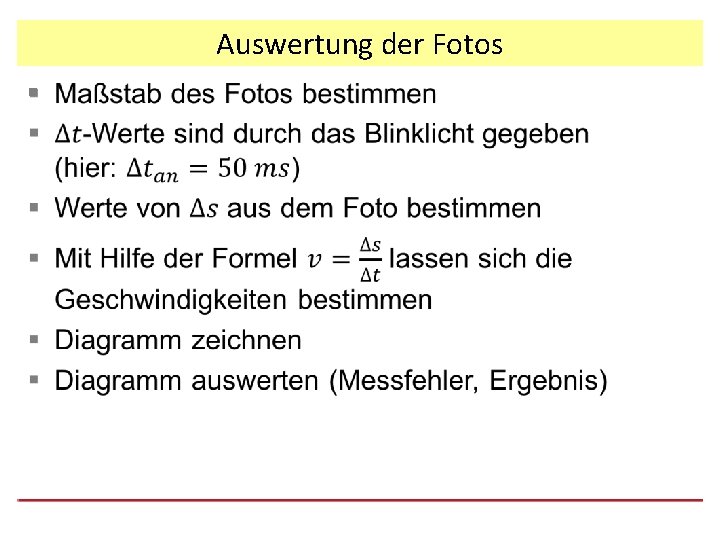

Auswertung der Fotos §

Auswertung der Fotos Beispiele:

Die Geschwindigkeit als vektorielle Größe Der Lichtbalken gibt neben seiner Länge auch eine Auskunft über die Richtung der Bewegung. Darstellung mit einem Pfeil! Die Geschwindigkeit ist eine vektorielle Größe

Zweidimensionale Bewegung y Bei zweidimensionalen Bewegungen gibt der Pfeil ebenfalls die Richtung der Bewegung an. 1. Möglichkeit (im Beispiel oben gewählt) Beschreibung der Bewegung entlang der Bahn vs-t-Diagramm 2. Möglichkeit (BMX-Video) Beschreibung der Bewegung im kartesischen KO-System vx-t- und vy-t-Diagramm s(t) x
