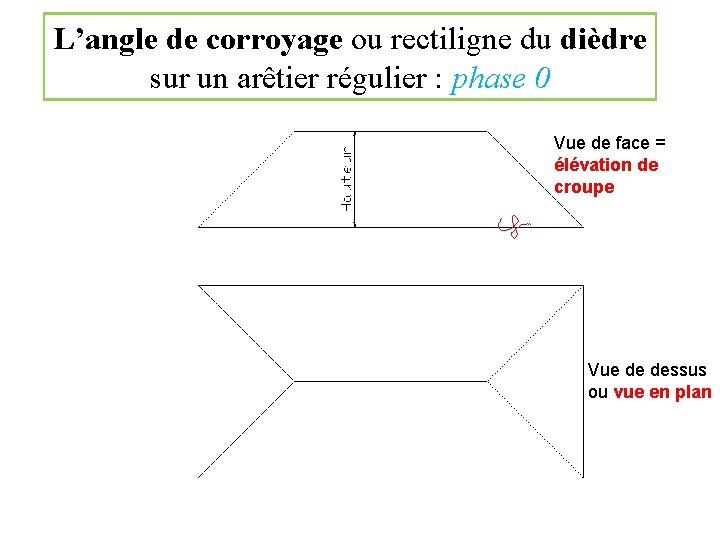

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 0 Vue de face = élévation de croupe Vue de dessus ou vue en plan

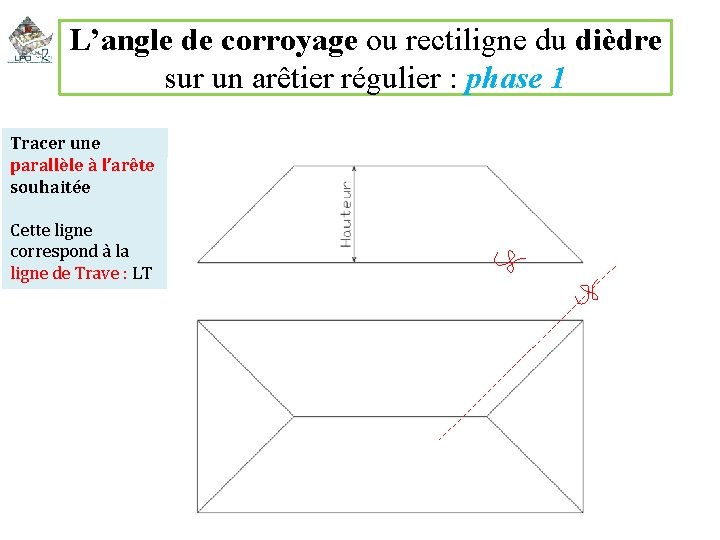

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 1 Tracer une parallèle à l’arête souhaitée Cette ligne correspond à la ligne de Trave : LT

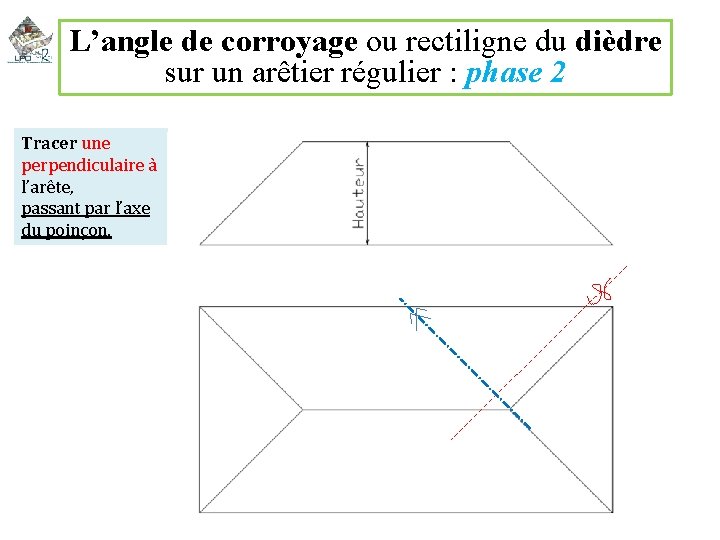

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 2 Tracer une perpendiculaire à l’arête, passant par l’axe du poinçon.

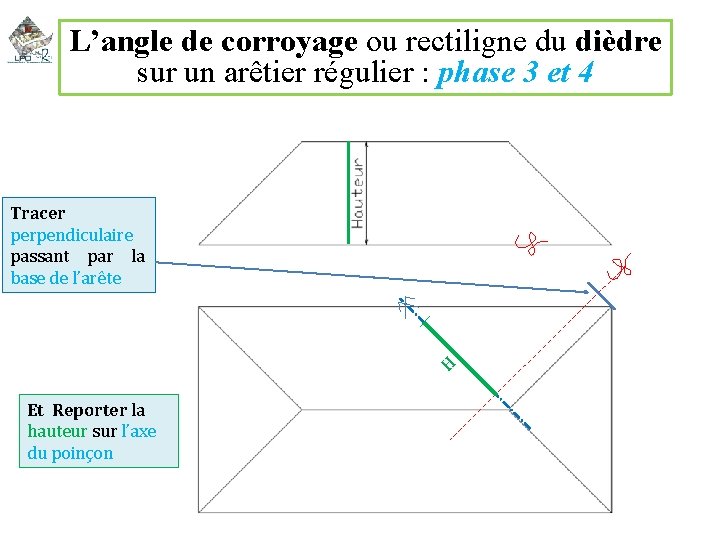

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 3 et 4 Tracer perpendiculaire passant par la base de l’arête H Et Reporter la hauteur sur l’axe du poinçon

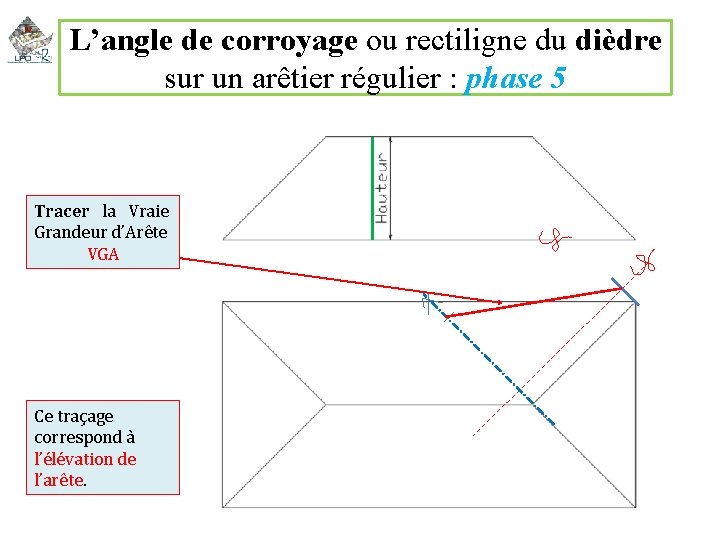

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 5 Tracer la Vraie Grandeur d’Arête VGA Ce traçage correspond à l’élévation de l’arête. LT

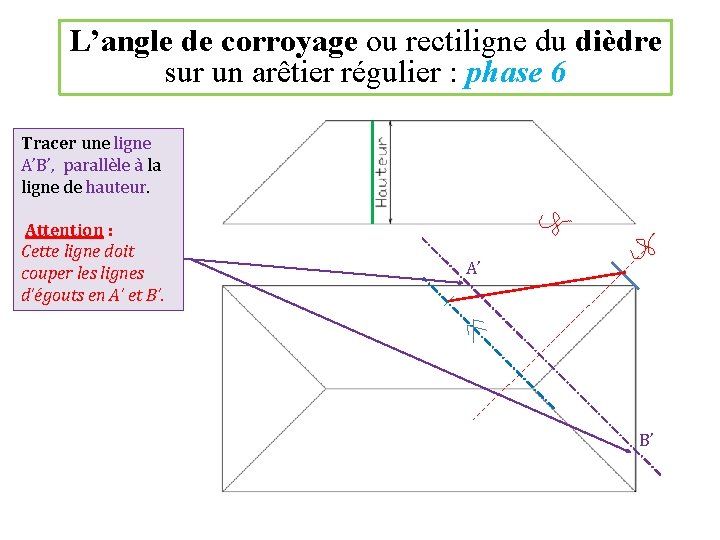

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 6 Tracer une ligne A’B’, parallèle à la ligne de hauteur. Attention : Cette ligne doit couper les lignes d’égouts en A’ et B’. LT LT A’ B’

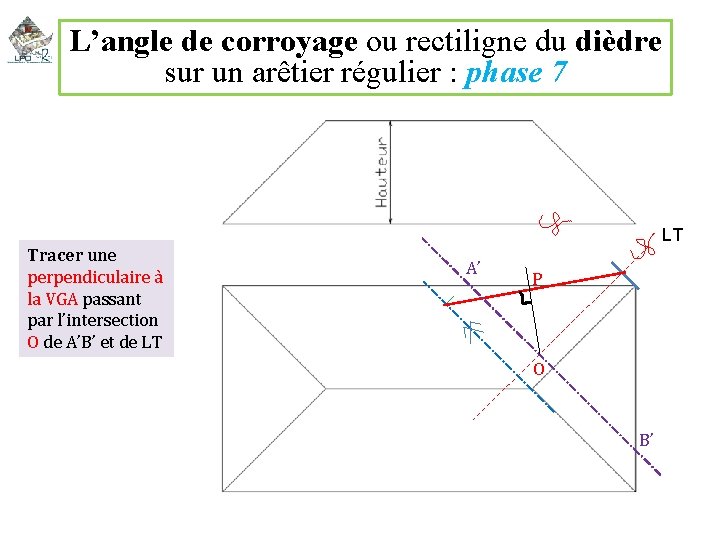

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 7 Tracer une perpendiculaire à la VGA passant par l’intersection O de A’B’ et de LT A’ LT LT P O B’

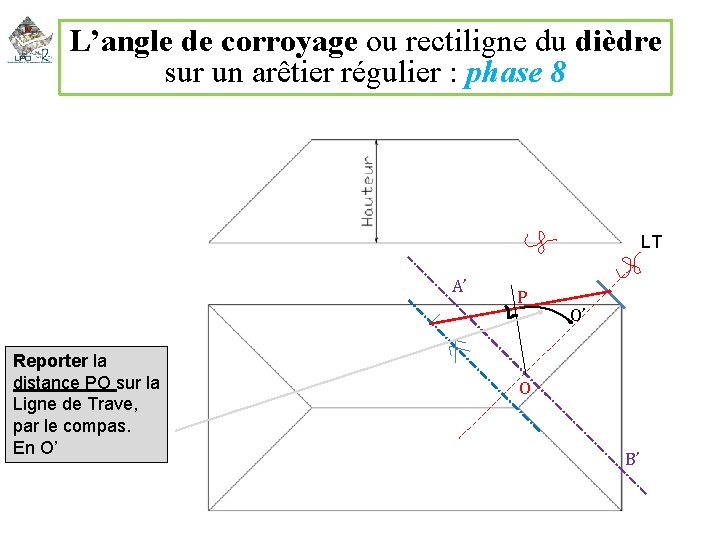

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 8 A’ Reporter la distance PO sur la Ligne de Trave, par le compas. En O’ LT LT P O’ O B’

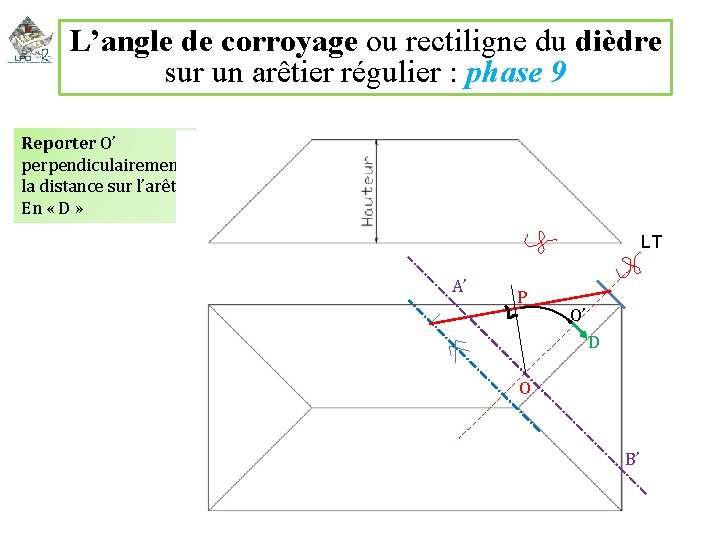

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 9 Reporter O’ perpendiculairement la distance sur l’arête. En « D » A’ LT LT LT P O’ D O B’

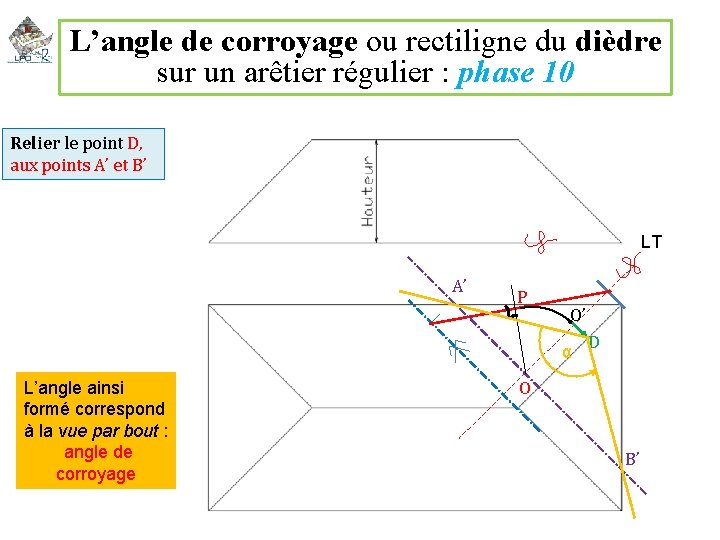

L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 10 Relier le point D, aux points A’ et B’ A’ LT LT LT P O’ α L’angle ainsi formé correspond à la vue par bout : angle de corroyage D O B’

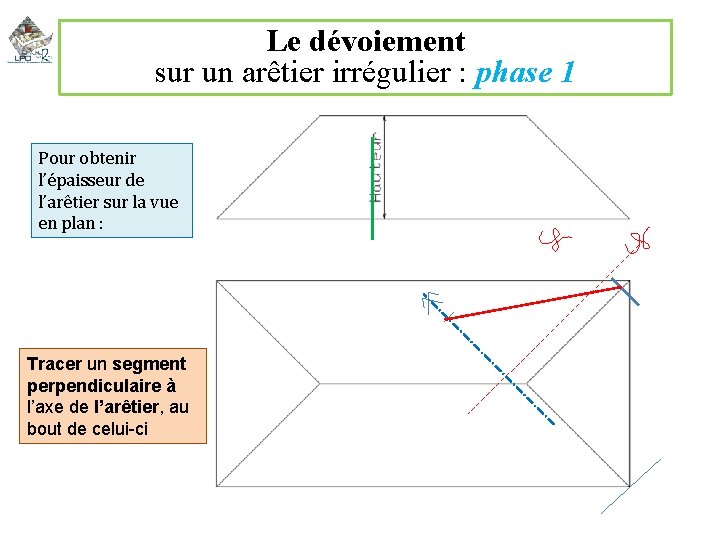

Le dévoiement sur un arêtier irrégulier : phase 1 Pour obtenir l’épaisseur de l’arêtier sur la vue en plan : LT Tracer un segment perpendiculaire à l’axe de l’arêtier, au bout de celui-ci

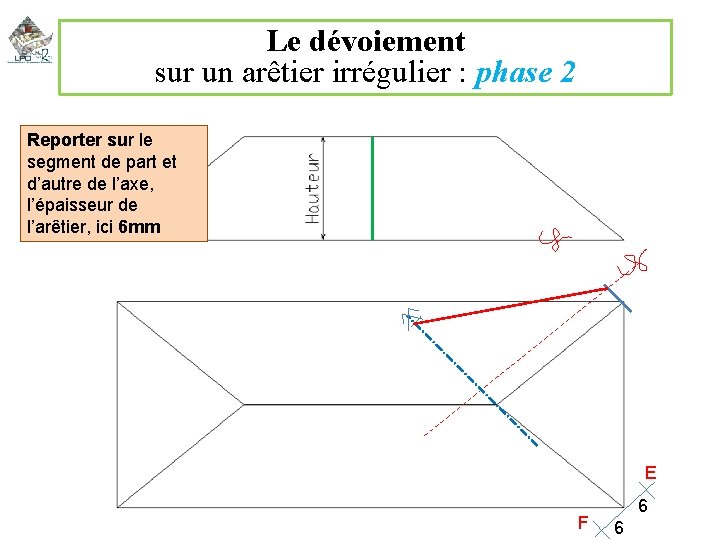

Le dévoiement sur un arêtier irrégulier : phase 2 Reporter sur le segment de part et d’autre de l’axe, l’épaisseur de l’arêtier, ici 6 mm LT E F 6 6

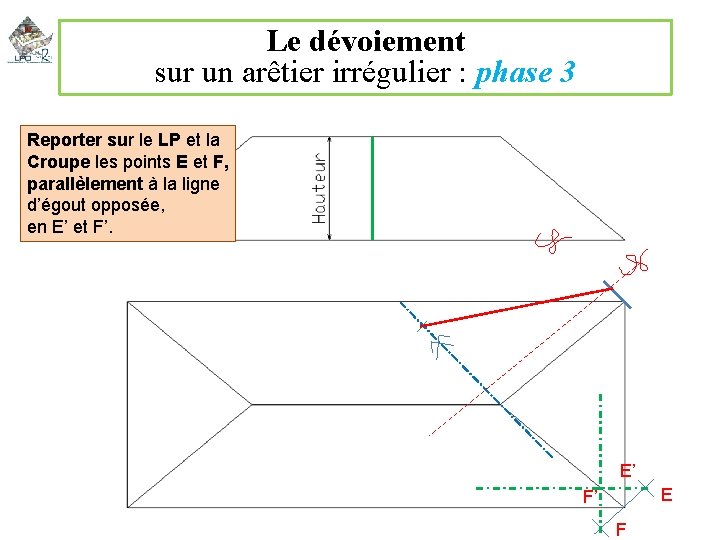

Le dévoiement sur un arêtier irrégulier : phase 3 Reporter sur le LP et la Croupe les points E et F, parallèlement à la ligne d’égout opposée, en E’ et F’. LT E’ E F’ F

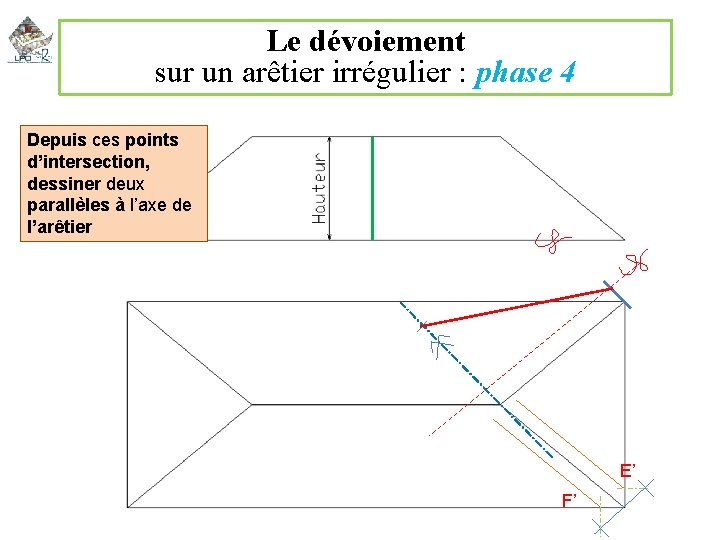

Le dévoiement sur un arêtier irrégulier : phase 4 Depuis ces points d’intersection, dessiner deux parallèles à l’axe de l’arêtier LT E’ F’

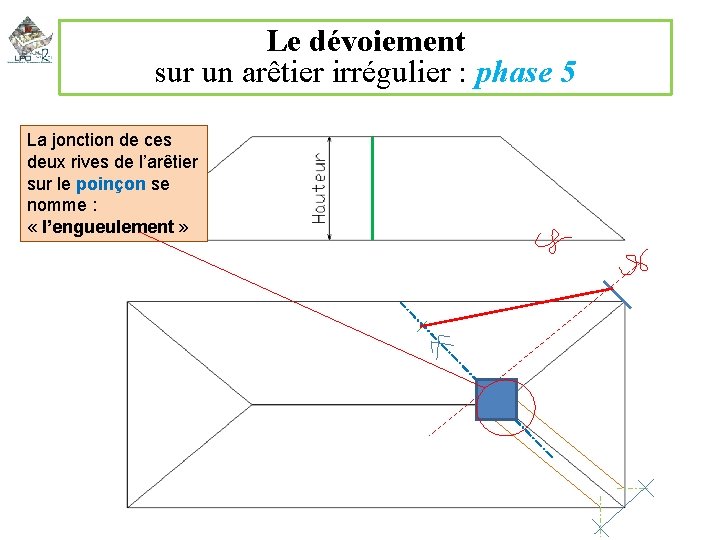

Le dévoiement sur un arêtier irrégulier : phase 5 La jonction de ces deux rives de l’arêtier sur le poinçon se nomme : « l’engueulement » LT

Document Ressource • Le tracé du dévoiement • Le tracé de l’engueulement • RL

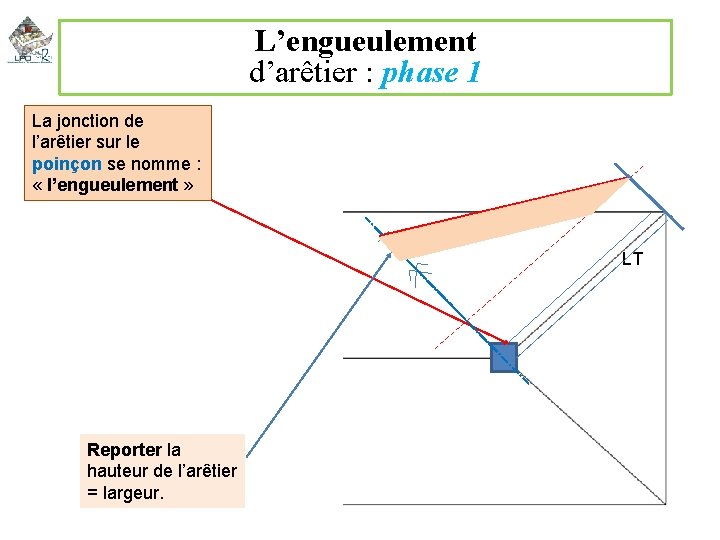

L’engueulement d’arêtier : phase 1 La jonction de l’arêtier sur le poinçon se nomme : « l’engueulement » LT LT Reporter la hauteur de l’arêtier = largeur.

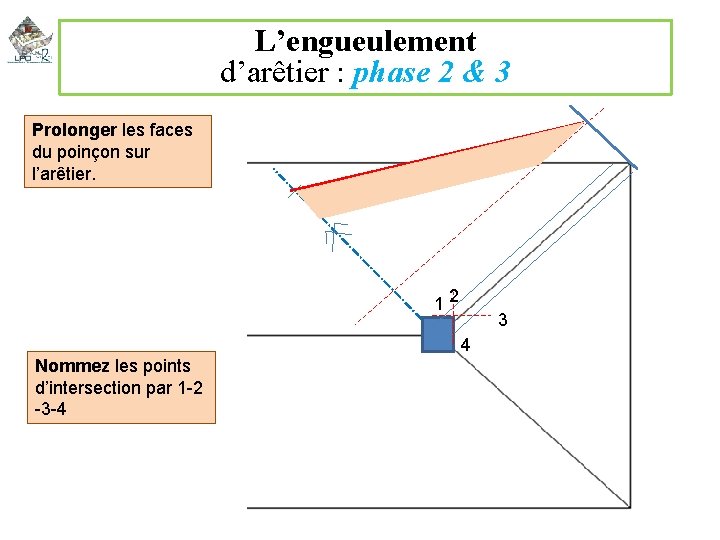

L’engueulement d’arêtier : phase 2 & 3 Prolonger les faces du poinçon sur l’arêtier. LT 12 3 4 Nommez les points d’intersection par 1 -2 -3 -4

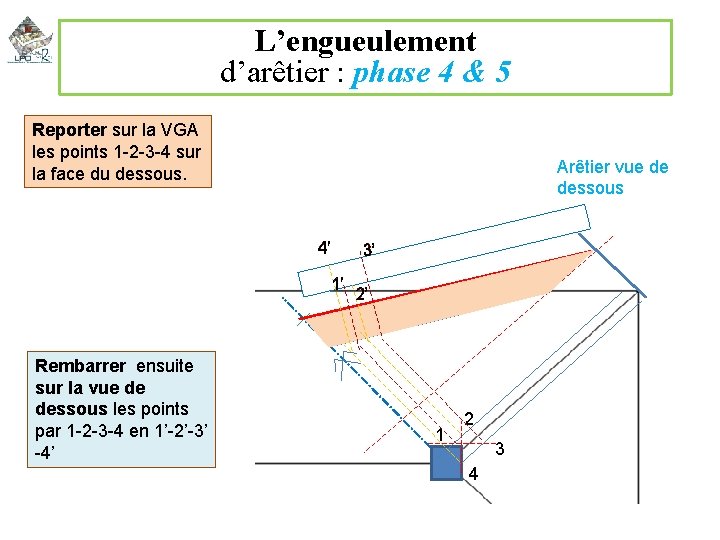

L’engueulement d’arêtier : phase 4 & 5 Reporter sur la VGA les points 1 -2 -3 -4 sur la face du dessous. Arêtier vue de dessous 4’ 3’ 1’ 2’ LT Rembarrer ensuite sur la vue de dessous les points par 1 -2 -3 -4 en 1’-2’-3’ -4’ 1 2 3 4

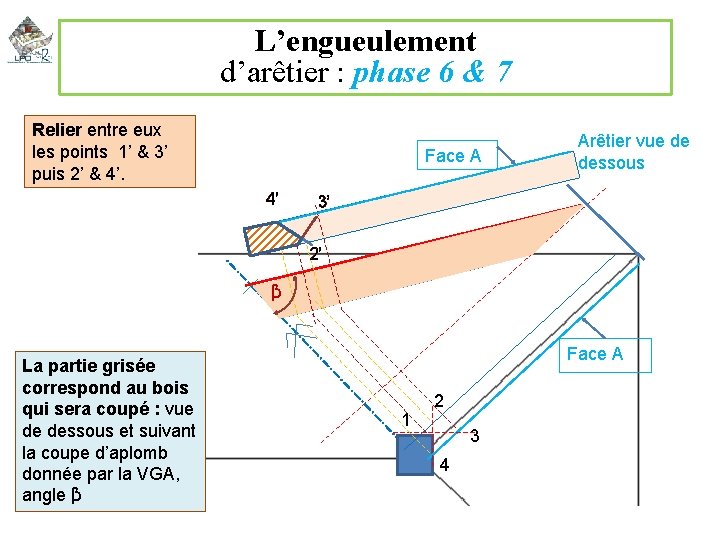

L’engueulement d’arêtier : phase 6 & 7 Relier entre eux les points 1’ & 3’ puis 2’ & 4’. Face A 4’ 1’ 3’ 2’ β La partie grisée correspond au bois qui sera coupé : vue de dessous et suivant la coupe d’aplomb donnée par la VGA, angle β Arêtier vue de dessous LT Face A 1 2 3 4
