Lanalyse fonctionnelle Une analyse par les fonctions diffrentes

L’analyse fonctionnelle Une analyse par les « fonctions » différentes phases Besoins Fonctions de service Expression fonctionnelle du besoin Fonctions techniques Produit (solutions constructives) Description fonctionnelle du besoin Approche fonctionnelle Approche matérielle

Regardons de plus près un … EXTINCTEUR

Le besoin Un outil : la « bête à cornes » A qui rend service le produit ? Sur quoi agit le système ? L’utilisateur Le feu PRODUIT extincteur Le système a été conçu dans le but de permettre à des personnes (non spécialistes) d’éteindre facilement des feux modérés. Dans quel but le système existe-il ?

Les fonctions Un outil : le « diagramme pieuvre » EXTINCTEUR Identifions les éléments environnant le produit pour : une phase identifiée : le début d’utilisation par exemple un point de vue : celui de utilisateur par exemple

Les fonctions Un outil : le « diagramme pieuvre » Les éléments qui interagissent sont : L’utilisateur Les locaux EXTINCTEUR Le mode d’emploi Phase de début d’utilisation Le feu Point de vue de l’utilisateur

Les fonctions Un outil : le « diagramme pieuvre » Les éléments qui interagissent sont : L’utilisateur Les locaux EXTINCTEUR Le mode d’emploi Phase de début d’utilisation Le feu Point de vue de l’utilisateur

Les fonctions Un outil : le « diagramme pieuvre » Décrivons chaque relation en termes de besoins émis par l’utilisateur : les Fonctions de Service L’utilisateur Les locaux EXTINCTEUR Le mode d’emploi FS 1 Phase de début d’utilisation Le feu Fonction de Service 1 : ? Agir sur le feu Point de vue de l’utilisateur

Les fonctions Un outil : le « diagramme pieuvre » Décrivons chaque relation en termes de besoins émis par l’utilisateur : les Fonctions de Service L’utilisateur Les locaux EXTINCTEUR FS 2 Le mode d’emploi FS 1 Phase de début d’utilisation Le feu Fonction de Service 2 : ? Etre adapté au feu Point de vue de l’utilisateur

Les fonctions Un outil : le « diagramme pieuvre » Décrivons chaque relation en termes de besoins émis par l’utilisateur : les Fonctions de Service FS 3 L’utilisateur Les locaux EXTINCTEUR FS 2 Le mode d’emploi FS 1 Phase de début d’utilisation Le feu Fonction de Service 3 : ? Etre aisément manipulable Point de vue de l’utilisateur

Les fonctions Un outil : le « diagramme pieuvre » Décrivons chaque relation en termes de besoins émis par l’utilisateur : les Fonctions de Service FS 3 L’utilisateur FS 4 Les locaux EXTINCTEUR FS 2 Le mode d’emploi FS 1 Phase de début d’utilisation Le feu Fonction de Service 4 : ? Etre facilement identifiable comme étant un moyen d’agir sur le feu Point de vue de l’utilisateur

Les fonctions Un outil : le « diagramme pieuvre » Décrivons chaque relation en termes de besoins émis par l’utilisateur : les Fonctions de Service FS 3 L’utilisateur FS 4 Les locaux EXTINCTEUR FS 5 Le mode d’emploi FS 2 FS 1 Phase de début d’utilisation Le feu Fonction de Service 5 : ? Etre utilisable sans obligatoirement avoir lu le mode d’emploi Point de vue de l’utilisateur

Les fonctions Un outil : le « diagramme pieuvre » Décrivons chaque relation en termes de besoins émis par l’utilisateur : les Fonctions de Service FS 3 L’utilisateur FS 4 Les locaux EXTINCTEUR FS 5 Le mode d’emploi FS 2 FS 6 FS 1 Phase de début d’utilisation Le feu Fonction de Service 6 : ? Disposer d’un mode d’emploi en cas de nécessité Point de vue de l’utilisateur

Les fonctions Un outil : le « diagramme pieuvre » Une analyse plus fine permet de qualifier ces fonctions de service de : A Fonction Principale lorsque deux éléments extérieurs sont mis en relation par le système A Fonction Contrainte lorsqu’un seul élément est en relation avec le système

Les fonctions FC 3 FS 3 L’utilisateur FS 4 FC 4 Un outil : le « diagramme pieuvre » Les locaux EXTINCTEUR FS 5 FP 5 Le mode d’emploi FC 6 FS 6 FP 1 FS 1 FC 2 FS 2 Le feu Chaque fonction de service peut être qualifiée ; soit de F. P. , soit de F. C. . FS 1 Permettre à l ’utilisateur d ’Agir sur le feu FS 2 Etre adapté au feu FP 1 FC 2 FS 3 Etre aisément manipulable FC 3 FS 4 Etre facilement identifiable … FC 4 FS 5 Etre utilisable sans obligatoirement avoir lu le mode d’emploi FP 5 FS 6 Disposer d’un mode d’emploi en cas de nécessité FC 6

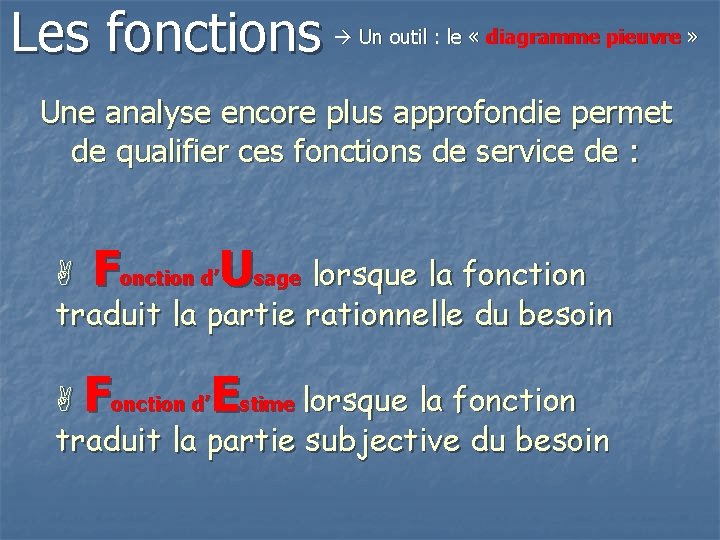

Les fonctions Un outil : le « diagramme pieuvre » Une analyse encore plus approfondie permet de qualifier ces fonctions de service de : A Fonction d’Usage lorsque la fonction traduit la partie rationnelle du besoin A Fonction d’Estime lorsque la fonction traduit la partie subjective du besoin

Les fonctions Un outil : le « diagramme pieuvre » Fonction d’Usage ou d’Estime ? FU FP 1 Agir sur le feu FE FP 2 Etre utilisable sans lecture du mode d’emploi FU FC 1 Etre adapté au feu FE FC 2 Etre aisément manipulable FE FC 3 Etre facilement identifiable … FU FC 4 Disposer d’un mode d’emploi en cas de nécessité C’est une étude simplifiée

Les solutions Un outil : le « FAST » Function Analysis System Technique FAST « partiel » sur FP 1 Agir sur le feu Pulvériser un produit Mettre en mouvement le produit Enclencher la pulvérisation Diriger le produit Fonctions techniques Gaz sous pression poignée flexible Solutions techniques

L’analyse fonctionnelle Un outil performant
