Lanalisi tecnica viene applicata per capire le caratteristiche

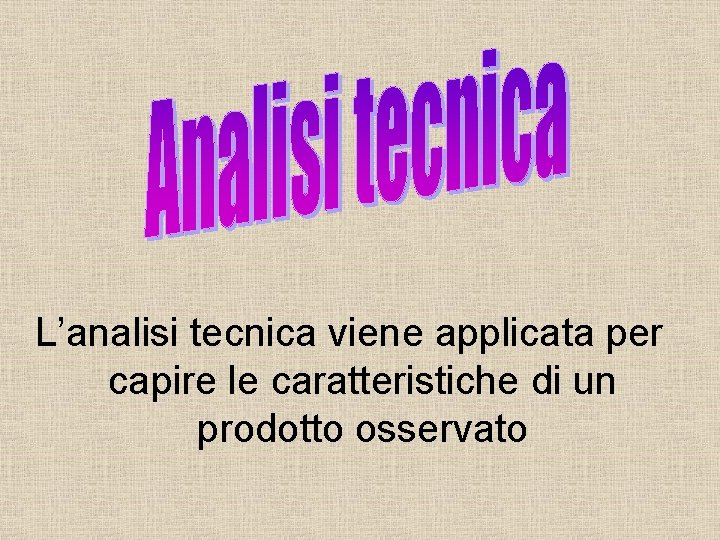

L’analisi tecnica viene applicata per capire le caratteristiche di un prodotto osservato

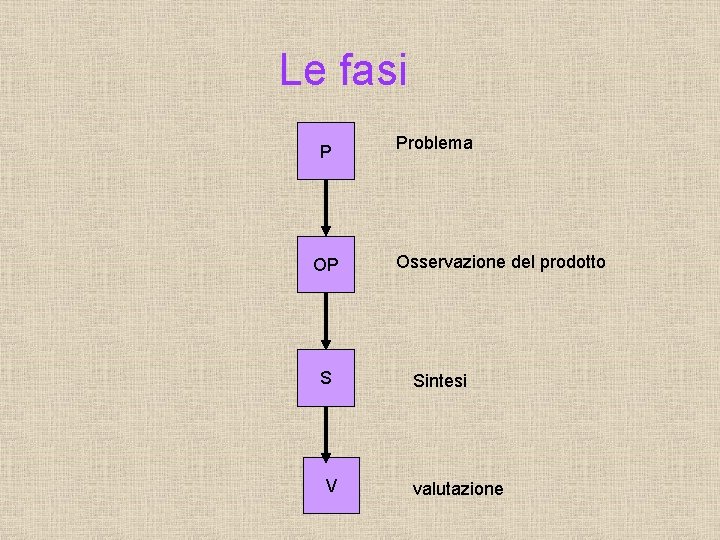

Le fasi P OP S V Problema Osservazione del prodotto Sintesi valutazione

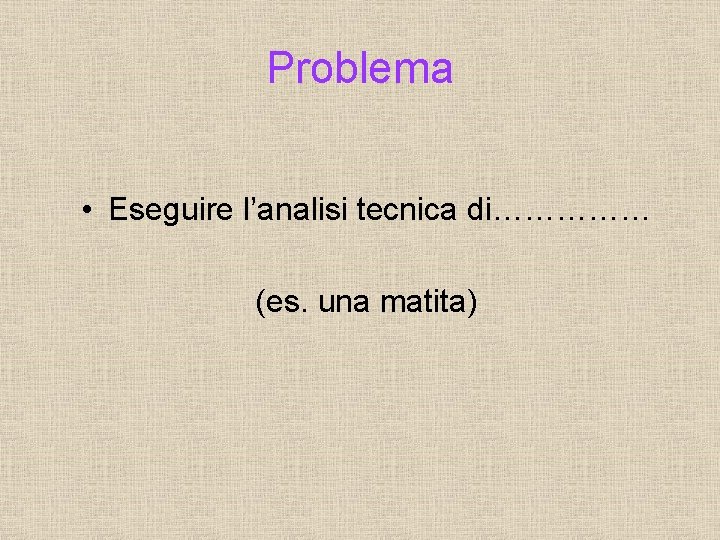

Problema • Eseguire l’analisi tecnica di…………… (es. una matita)

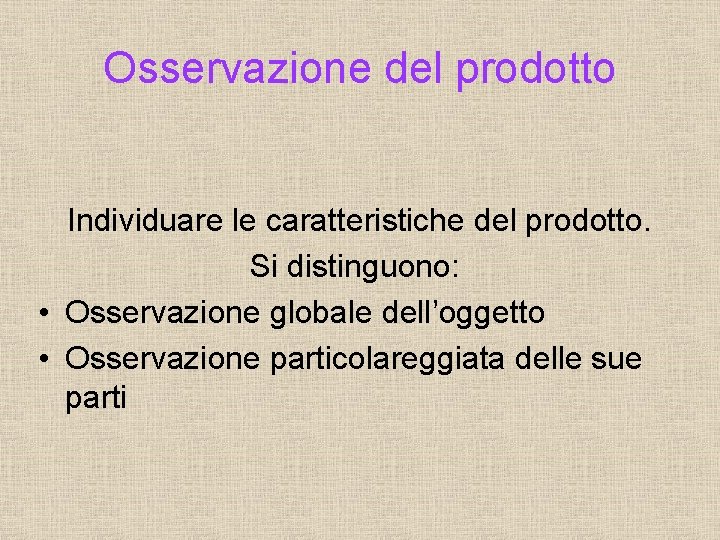

Osservazione del prodotto Individuare le caratteristiche del prodotto. Si distinguono: • Osservazione globale dell’oggetto • Osservazione particolareggiata delle sue parti

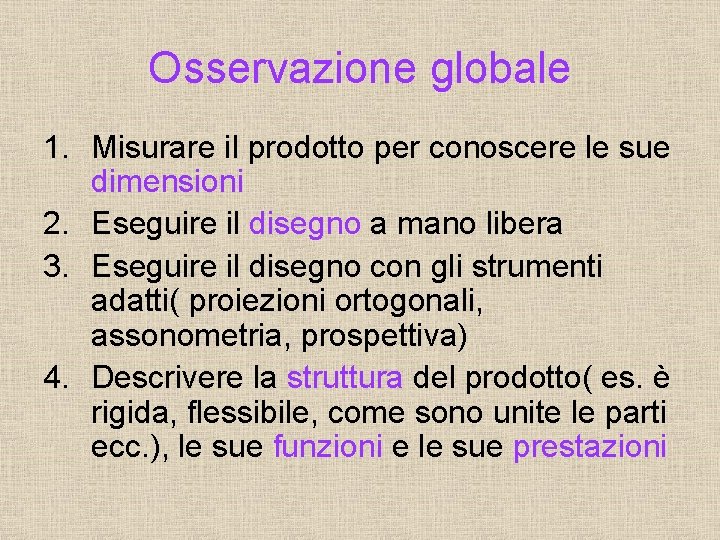

Osservazione globale 1. Misurare il prodotto per conoscere le sue dimensioni 2. Eseguire il disegno a mano libera 3. Eseguire il disegno con gli strumenti adatti( proiezioni ortogonali, assonometria, prospettiva) 4. Descrivere la struttura del prodotto( es. è rigida, flessibile, come sono unite le parti ecc. ), le sue funzioni e le sue prestazioni

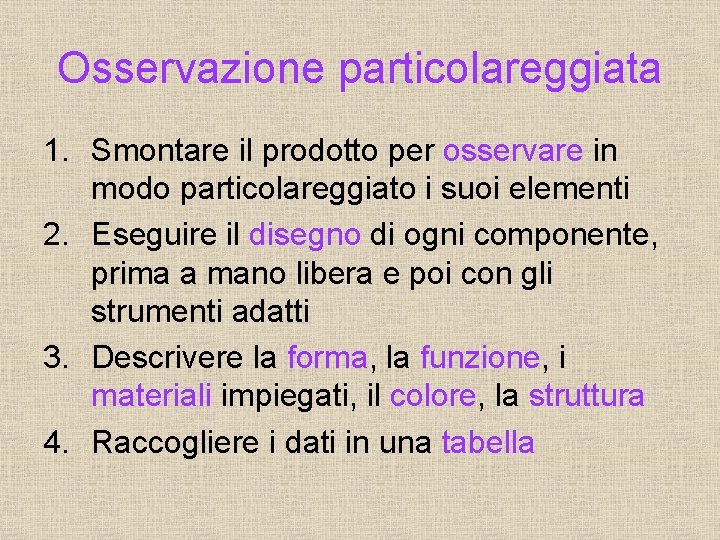

Osservazione particolareggiata 1. Smontare il prodotto per osservare in modo particolareggiato i suoi elementi 2. Eseguire il disegno di ogni componente, prima a mano libera e poi con gli strumenti adatti 3. Descrivere la forma, la funzione, i materiali impiegati, il colore, la struttura 4. Raccogliere i dati in una tabella

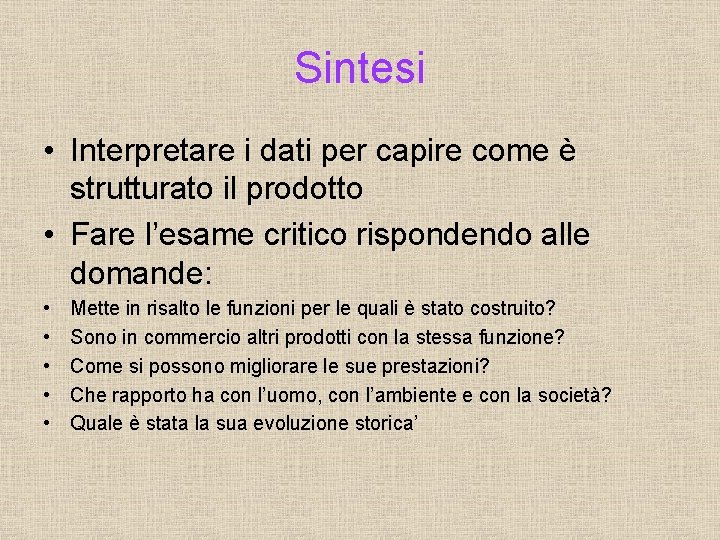

Sintesi • Interpretare i dati per capire come è strutturato il prodotto • Fare l’esame critico rispondendo alle domande: • • • Mette in risalto le funzioni per le quali è stato costruito? Sono in commercio altri prodotti con la stessa funzione? Come si possono migliorare le sue prestazioni? Che rapporto ha con l’uomo, con l’ambiente e con la società? Quale è stata la sua evoluzione storica’

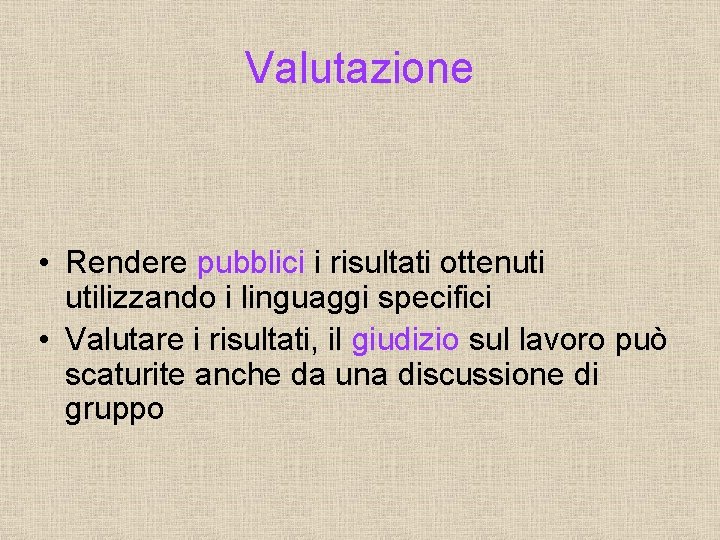

Valutazione • Rendere pubblici i risultati ottenuti utilizzando i linguaggi specifici • Valutare i risultati, il giudizio sul lavoro può scaturite anche da una discussione di gruppo

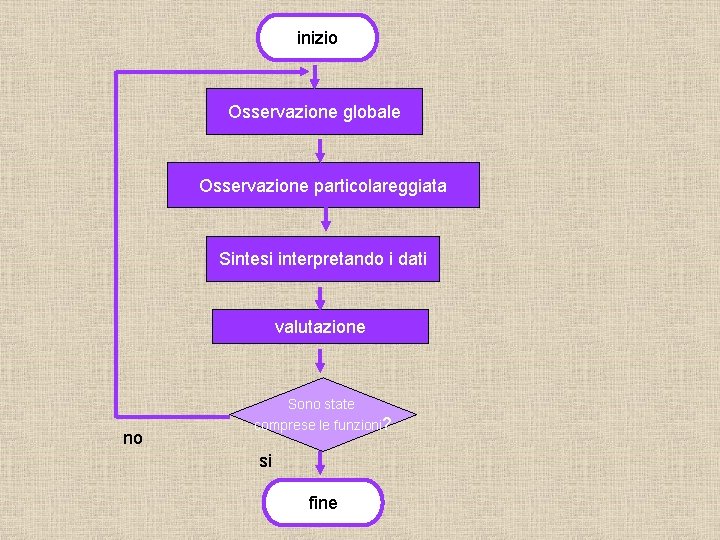

inizio Osservazione globale Osservazione particolareggiata Sintesi interpretando i dati valutazione no Sono state comprese le funzioni? si fine

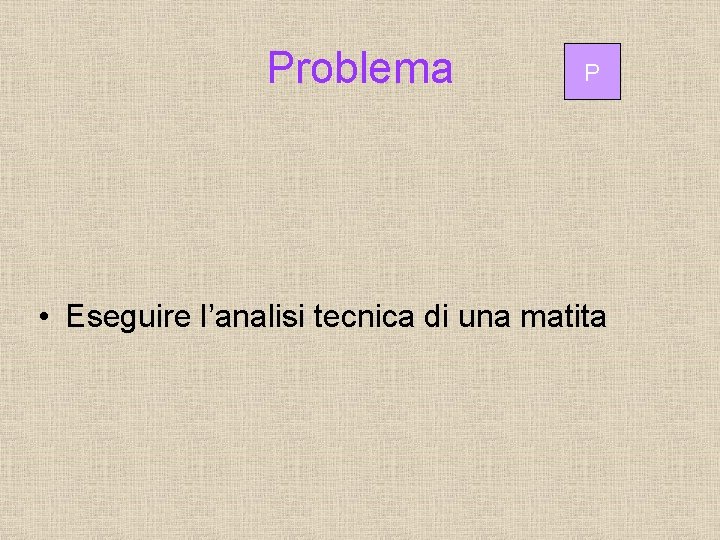

Problema P • Eseguire l’analisi tecnica di una matita

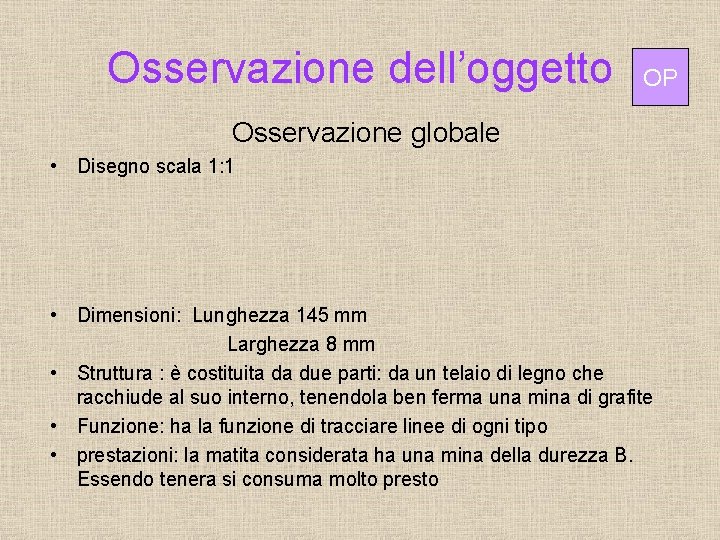

Osservazione dell’oggetto OP Osservazione globale • Disegno scala 1: 1 • Dimensioni: Lunghezza 145 mm Larghezza 8 mm • Struttura : è costituita da due parti: da un telaio di legno che racchiude al suo interno, tenendola ben ferma una mina di grafite • Funzione: ha la funzione di tracciare linee di ogni tipo • prestazioni: la matita considerata ha una mina della durezza B. Essendo tenera si consuma molto presto

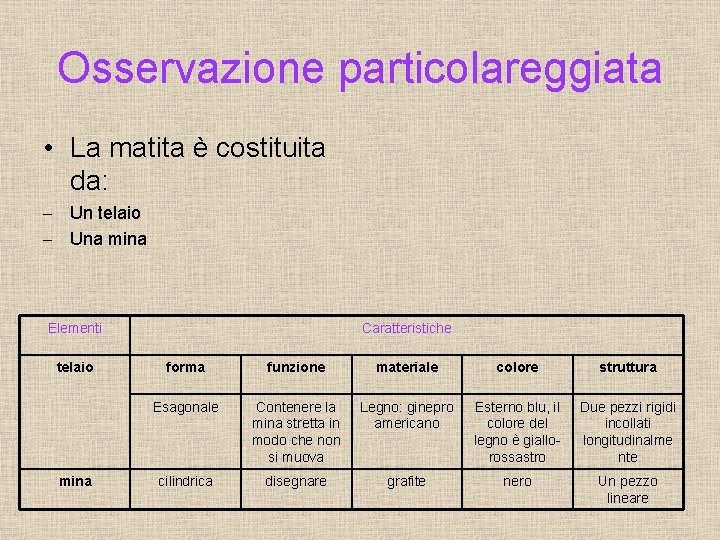

Osservazione particolareggiata • La matita è costituita da: - Un telaio - Una mina Elementi telaio mina Caratteristiche forma funzione materiale colore struttura Esagonale Contenere la mina stretta in modo che non si muova Legno: ginepro americano Esterno blu, il colore del legno è giallorossastro Due pezzi rigidi incollati longitudinalme nte cilindrica disegnare grafite nero Un pezzo lineare

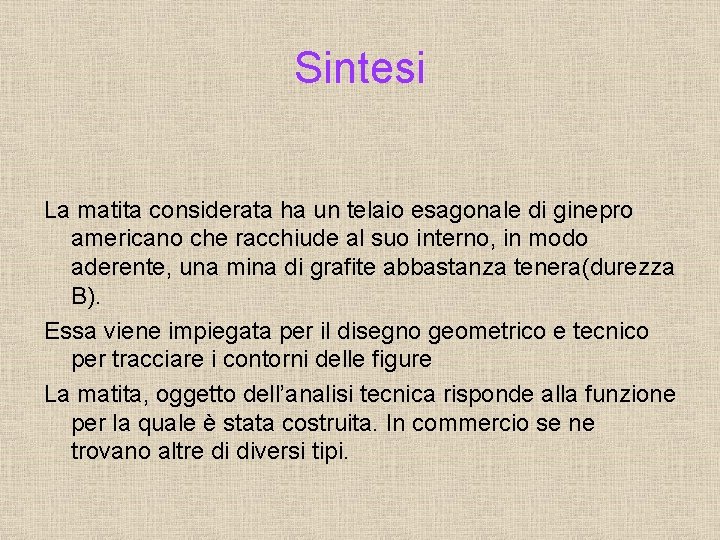

Sintesi La matita considerata ha un telaio esagonale di ginepro americano che racchiude al suo interno, in modo aderente, una mina di grafite abbastanza tenera(durezza B). Essa viene impiegata per il disegno geometrico e tecnico per tracciare i contorni delle figure La matita, oggetto dell’analisi tecnica risponde alla funzione per la quale è stata costruita. In commercio se ne trovano altre di diversi tipi.

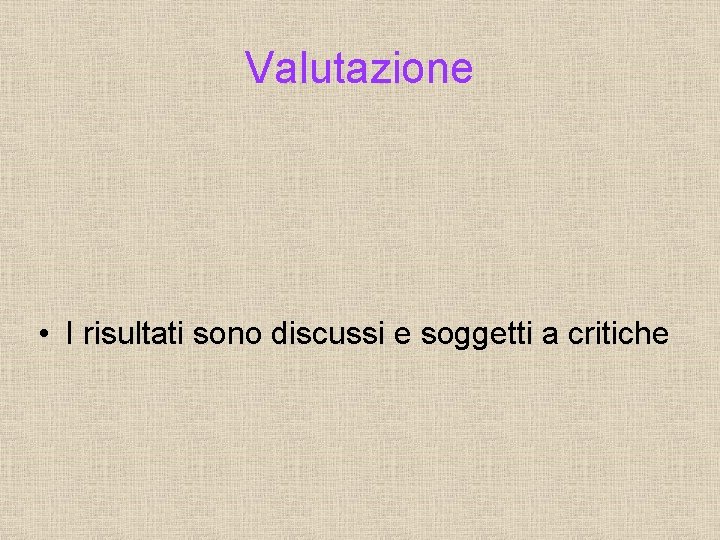

Valutazione • I risultati sono discussi e soggetti a critiche

Problema 1. Eseguire l’analisi tecnica di un temperamatite 2. Eseguire l’analisi tecnica di un compasso
