LAN Design LAN Switching and Wireless Chapter 1
- Slides: 21
LAN Design LAN Switching and Wireless – Chapter 1
Objectives § Hierarchical network supports • voice • video • data § Match the appropriate Cisco switch to each layer § V hierarchickém modelu rozdělíme síť do tří vrstev: • Access • Distribution • Core
Hierarchical Network § Jak vypadá:

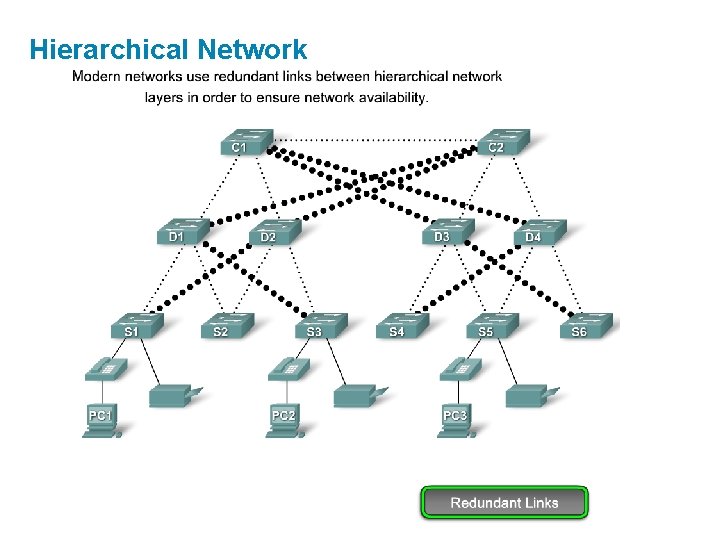

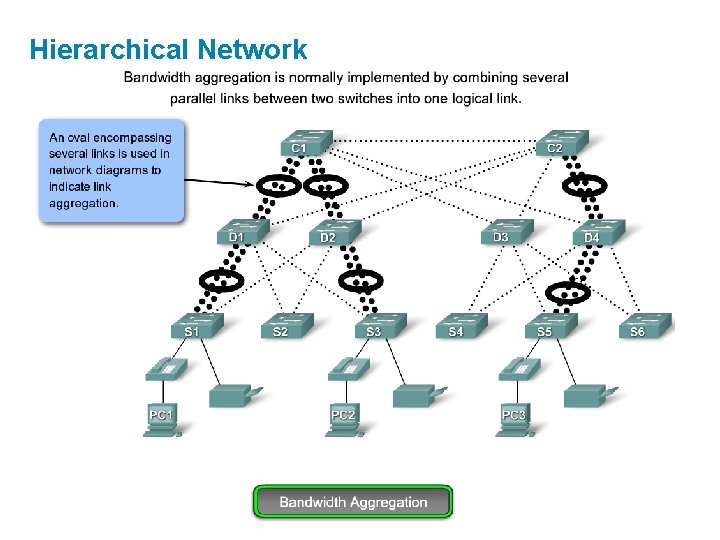

Hierarchical Network
Hierarchical Network
Hierarchical Network
Hierarchical Network
Hierarchical Network
Hierarchical Network § Benefits of the hierarchical network model § Výhody

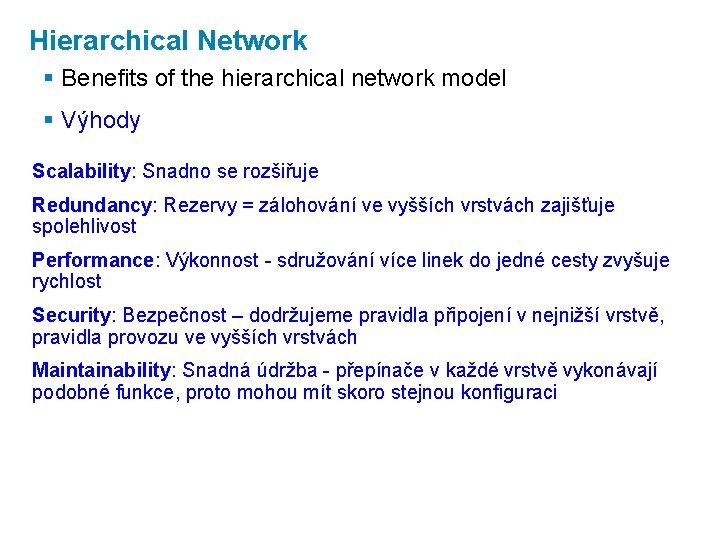

Hierarchical Network § Benefits of the hierarchical network model § Výhody Scalability: Snadno se rozšiřuje Redundancy: Rezervy = zálohování ve vyšších vrstvách zajišťuje spolehlivost Performance: Výkonnost - sdružování více linek do jedné cesty zvyšuje rychlost Security: Bezpečnost – dodržujeme pravidla připojení v nejnižší vrstvě, pravidla provozu ve vyšších vrstvách Maintainability: Snadná údržba - přepínače v každé vrstvě vykonávají podobné funkce, proto mohou mít skoro stejnou konfiguraci

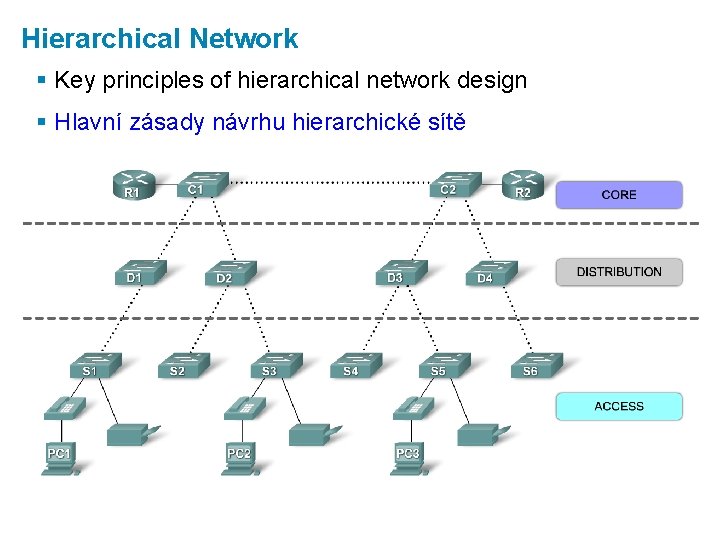

Hierarchical Network § Key principles of hierarchical network design § Hlavní zásady návrhu hierarchické sítě
Hierarchical Network § Converged network • voice • video • data Dříve: Pro každou službu. . . • hlas = telefon • video = kabelová televize • data = internet. . . samostatná síť. Nyní: V konvergované síti je všechno sloučeno dohromady.
Choosing Appropriate Switch to each Layer Výběr vhodného přepínače pro každou vrstvu § Considerations § Co vzít v úvahu Traffic Flow – Jaké budou datové toky? User Communities – Kdo s kým bude sedět, mít společné zájmy a potřeby? Future Growth – Jak síť poroste v budoucnosti? Data Stores and Data Servers – Jaká data budeme skladovat, jaké servery budeme potřebovat? Server-Server Communication – Jak budou servery komunikovat mezi sebou? Topology – Jaká bude topologie sítě?
Choosing Appropriate Switch to each Layer Výběr vhodného přepínače pro každou vrstvu § Features of switches § Vlastnosti přepínačů Pevná konfigurace Stohovatelné Modulární konfigurace: do šasi zasunujeme karty

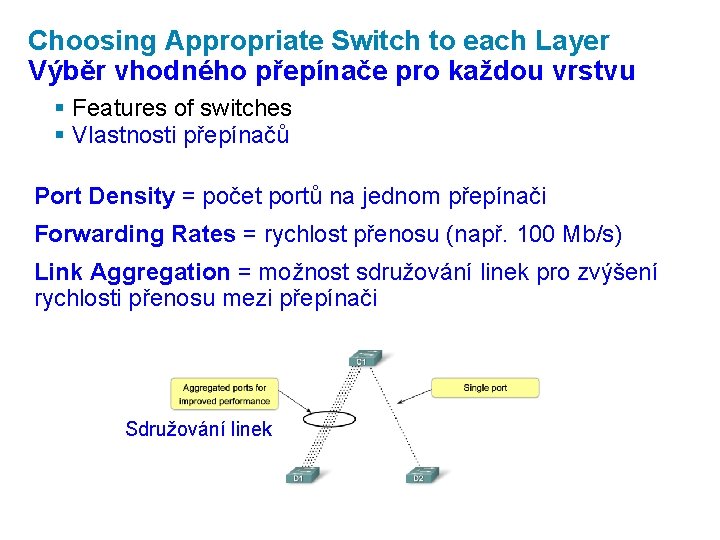

Choosing Appropriate Switch to each Layer Výběr vhodného přepínače pro každou vrstvu § Features of switches § Vlastnosti přepínačů Port Density = počet portů na jednom přepínači Forwarding Rates = rychlost přenosu (např. 100 Mb/s) Link Aggregation = možnost sdružování linek pro zvýšení rychlosti přenosu mezi přepínači Sdružování linek
Choosing Appropriate Switch to each Layer Výběr vhodného přepínače pro každou vrstvu § Switch features needed in Access level § Vlastnosti potřebné v přístupové vrstvě
Choosing Appropriate Switch to each Layer Výběr vhodného přepínače pro každou vrstvu § Switch features needed in Distribution level § Vlastnosti potřebné v distribuční vrstvě
Choosing Appropriate Switch to each Layer Výběr vhodného přepínače pro každou vrstvu § Switch features needed in Core level § Vlastnosti potřebné v páteřní vrstvě
Choosing Appropriate Switch to each Layer Výběr vhodného přepínače pro každou vrstvu § Cisco switches used in SMB applications Výkon, rozšiřitelnost, výdrž Small to medium business Velikost organizace
Summary § Hierarchical Design model brings • Performance • Scalability • Maintainability • Manageability § Traffic Analysis is used § 3 layers: • Access • Distribution • Core § Switches in each layer must meet the needs of • Layer • Business
