Lampenschaltungen mit Schalter und Taster beleuchtet 1 L
Lampenschaltungen mit Schalter und Taster beleuchtet 1
L Lampenschaltung Schema 0, Schalter beleuchtet Orientierungs-LED Aufbau (Keine Funktion EVG) N PE 2

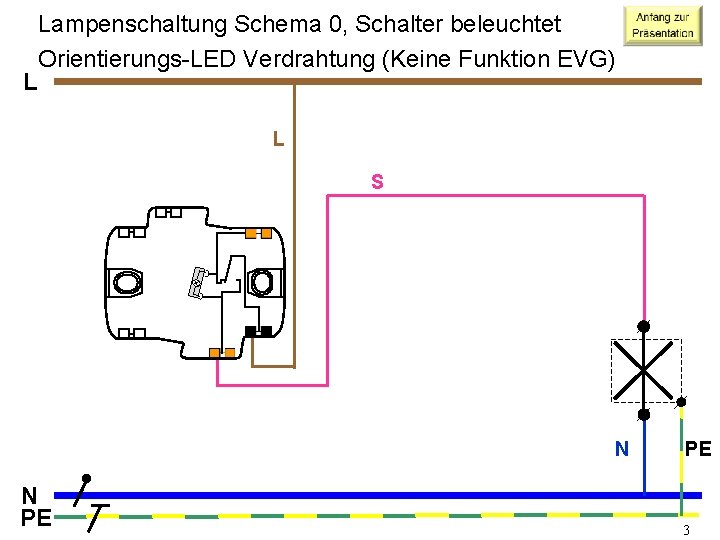

L Lampenschaltung Schema 0, Schalter beleuchtet Orientierungs-LED Verdrahtung (Keine Funktion EVG) L S N N PE PE 3

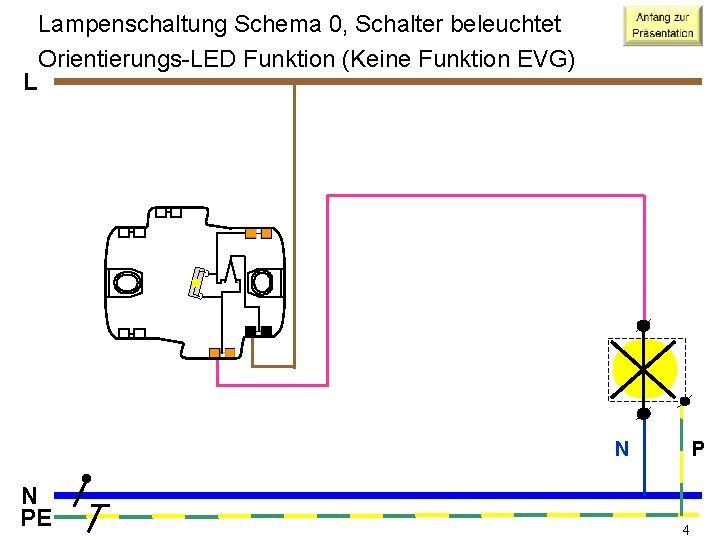

L Lampenschaltung Schema 0, Schalter beleuchtet Orientierungs-LED Funktion (Keine Funktion EVG) P N N PE 4
Lampenschaltung Schema 0, Schalter beleuchtet Orientierungs-LED Ende 5
Lampenschaltung Schema 0, Schalter beleuchtet Kontroll-LED Aufbau L TOP N 6
L Lampenschaltung Schema 0, Schalter beleuchtet Kontroll-LED Verdrahtung TOP N PE 7

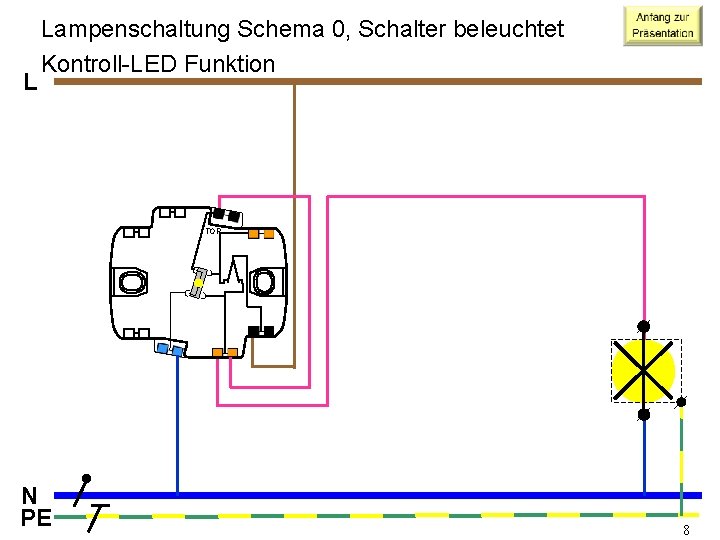

L Lampenschaltung Schema 0, Schalter beleuchtet Kontroll-LED Funktion TOP N PE 8
Lampenschaltung Schema 0, Schalter beleuchtet Kontroll-LED Ende 9

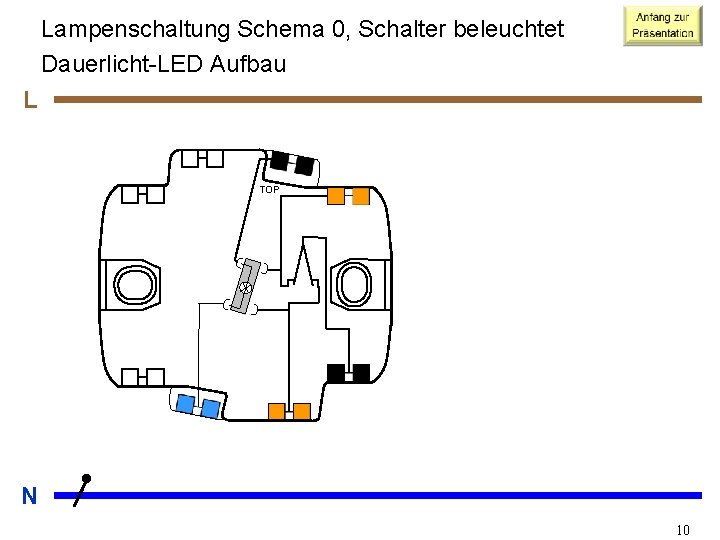

Lampenschaltung Schema 0, Schalter beleuchtet Dauerlicht-LED Aufbau L TOP N 10

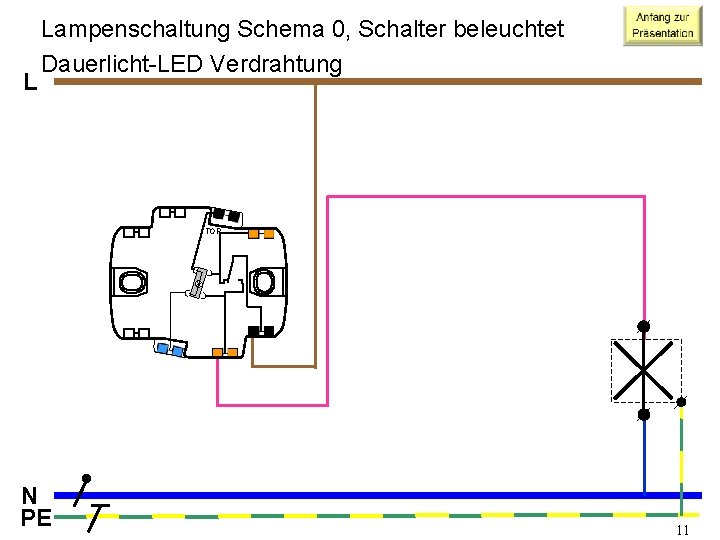

L Lampenschaltung Schema 0, Schalter beleuchtet Dauerlicht-LED Verdrahtung TOP N PE 11

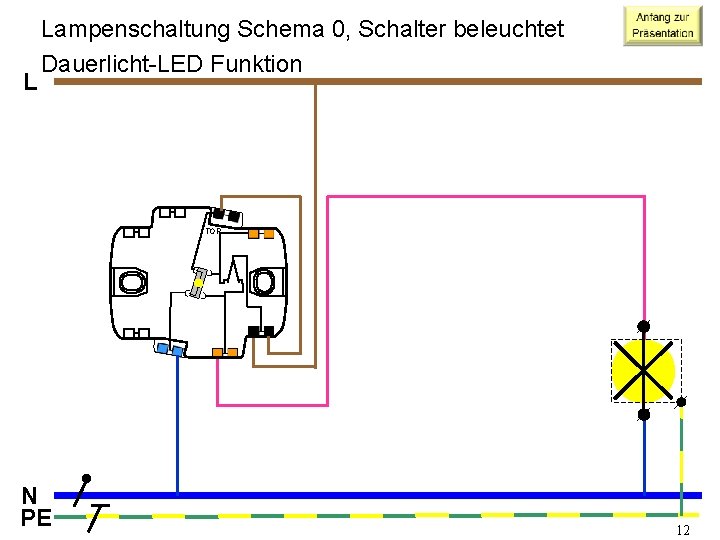

L Lampenschaltung Schema 0, Schalter beleuchtet Dauerlicht-LED Funktion TOP N PE 12
Lampenschaltung Schema 0, Schalter beleuchtet Dauerlicht-LED Ende Sch 0 13

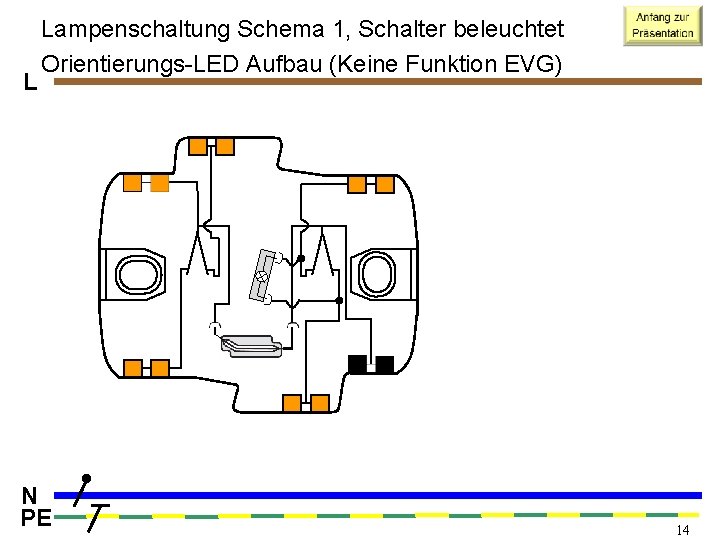

L Lampenschaltung Schema 1, Schalter beleuchtet Orientierungs-LED Aufbau (Keine Funktion EVG) N PE 14
L Lampenschaltung Schema 1, Schalter beleuchtet Orientierungs-LED Verdrahtung (Keine Funktion EVG) L S 1 S 2 PE N N PE PE N 15

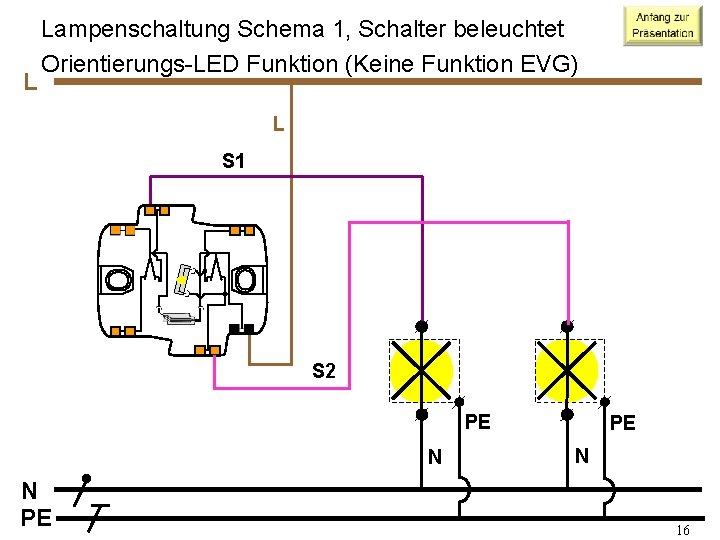

L Lampenschaltung Schema 1, Schalter beleuchtet Orientierungs-LED Funktion (Keine Funktion EVG) L S 1 S 2 PE N N PE PE N 16
Lampenschaltung Schema 1, Schalter beleuchtet Orientierungs-LED Ende 17

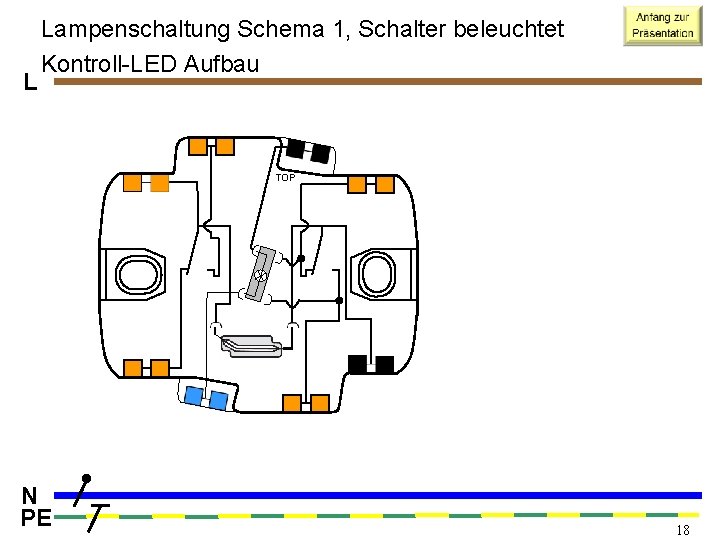

L Lampenschaltung Schema 1, Schalter beleuchtet Kontroll-LED Aufbau TOP N PE 18

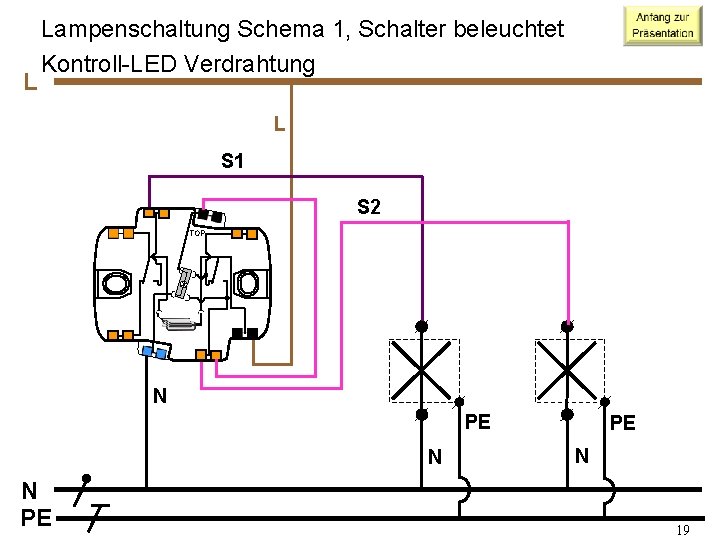

L Lampenschaltung Schema 1, Schalter beleuchtet Kontroll-LED Verdrahtung L S 1 S 2 TOP N PE N N PE PE N 19
L Lampenschaltung Schema 1, Schalter beleuchtet Kontroll-LED Funktion L S 1 S 2 TOP N PE N N PE PE N 20
Lampenschaltung Schema 1, Schalter beleuchtet Kontroll-LED Ende 21

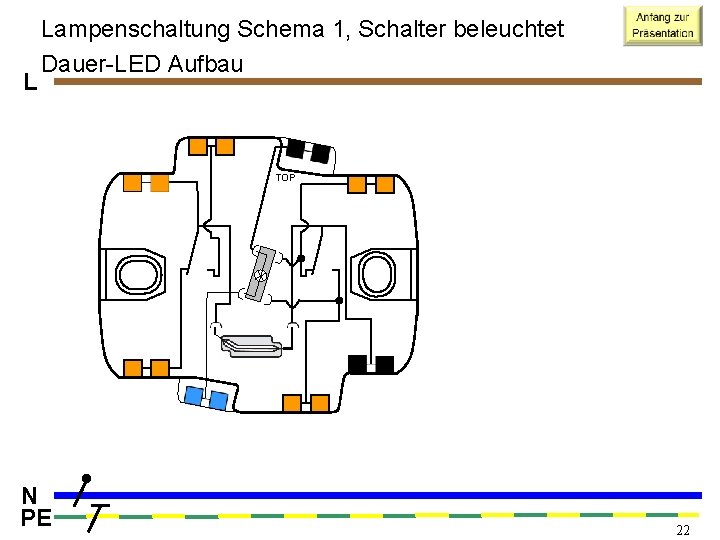

L Lampenschaltung Schema 1, Schalter beleuchtet Dauer-LED Aufbau TOP N PE 22
L Lampenschaltung Schema 1, Schalter beleuchtet Dauer-LED Verdrahtung L S 1 S 2 TOP N PE N N PE PE N 23
L Lampenschaltung Schema 1, Schalter beleuchtet Dauer-LED Funktion L S 1 S 2 TOP N PE N N PE PE N 24
Lampenschaltung Schema 1, Schalter beleuchtet Dauer-LED Ende Sch 1 25

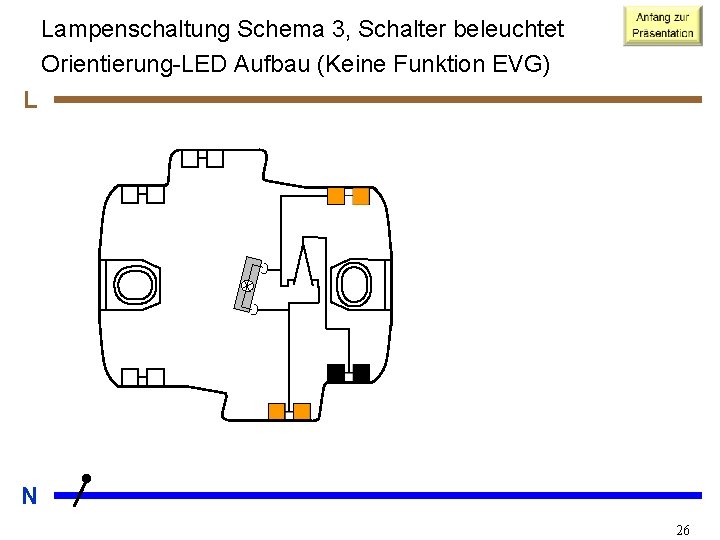

Lampenschaltung Schema 3, Schalter beleuchtet Orientierung-LED Aufbau (Keine Funktion EVG) L N 26

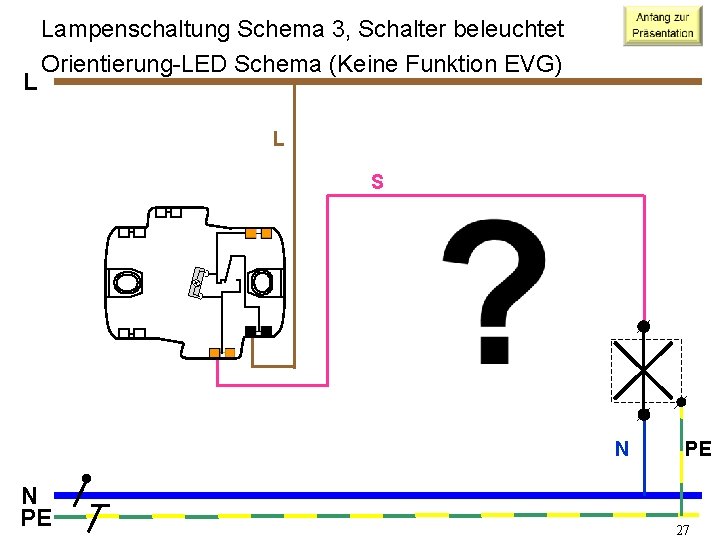

L Lampenschaltung Schema 3, Schalter beleuchtet Orientierung-LED Schema (Keine Funktion EVG) L S N N PE PE 27
L Lampenschaltung Schema 3, Schalter beleuchtet Orientierung-LED Lampenstrom (Keine Funktion EVG) L k S k N N PE PE 28
L Lampenschaltung Schema 3, Schalter beleuchtet Orientierung-LED Schema (Keine Funktion EVG) L k S k N N PE PE 29

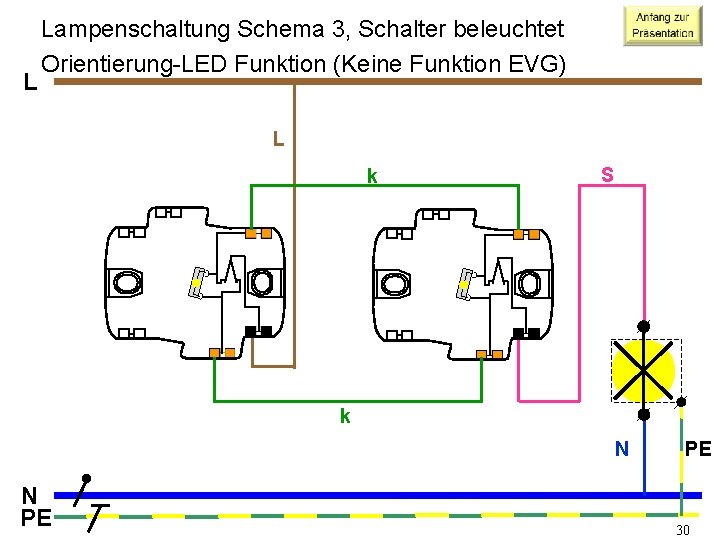

L Lampenschaltung Schema 3, Schalter beleuchtet Orientierung-LED Funktion (Keine Funktion EVG) L k S k N N PE PE 30
Lampenschaltung Schema 3, Schalter beleuchtet Orientierung-LED Ende 31

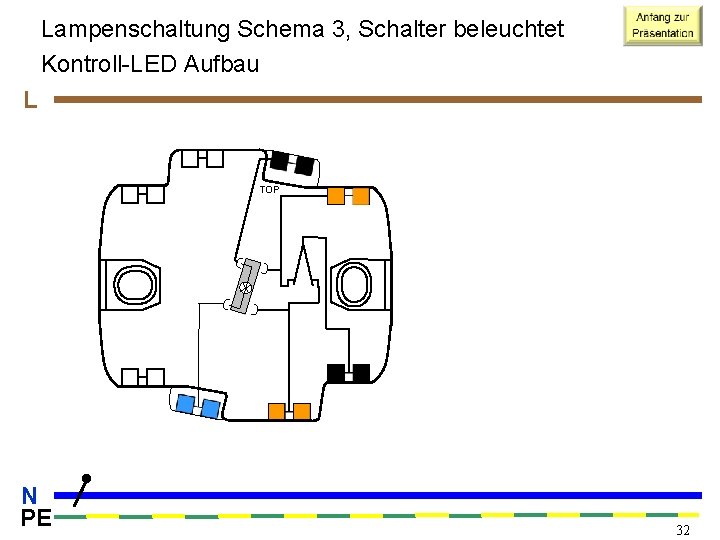

Lampenschaltung Schema 3, Schalter beleuchtet Kontroll-LED Aufbau L TOP N PE 32

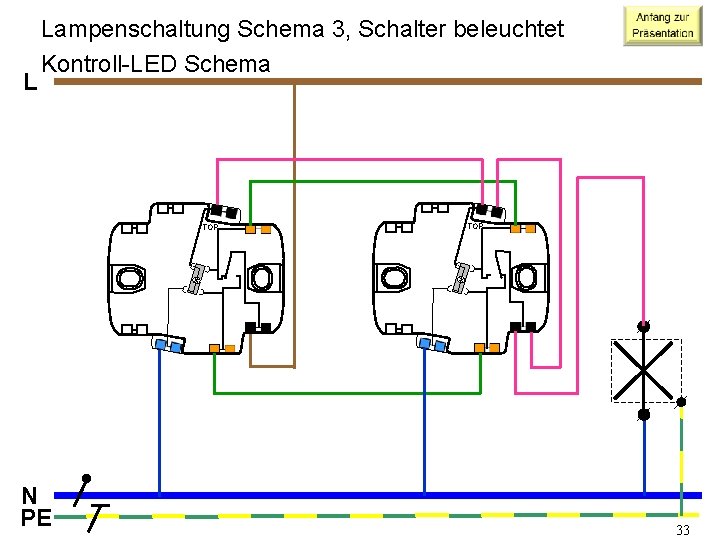

L Lampenschaltung Schema 3, Schalter beleuchtet Kontroll-LED Schema TOP N PE TOP 33

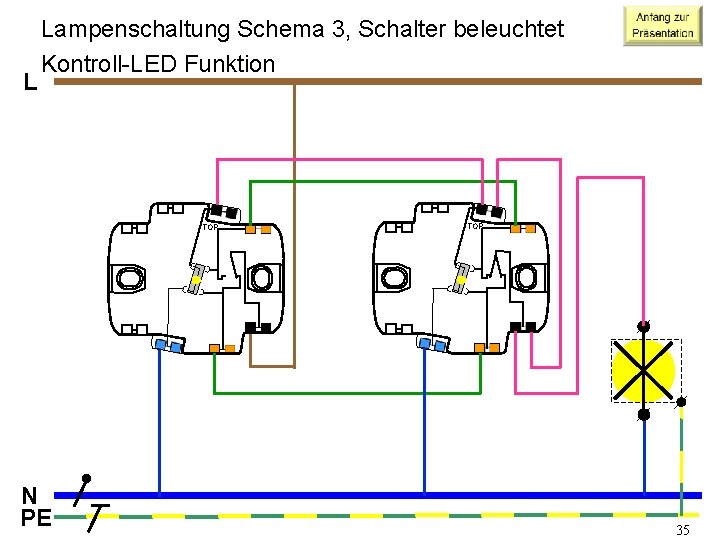

L Lampenschaltung Schema 3, Schalter beleuchtet Kontroll-LED Funktion TOP N PE TOP 34
L Lampenschaltung Schema 3, Schalter beleuchtet Kontroll-LED Funktion TOP N PE TOP 35
Lampenschaltung Schema 3, Schalter beleuchtet Kontroll-LED Ende 36

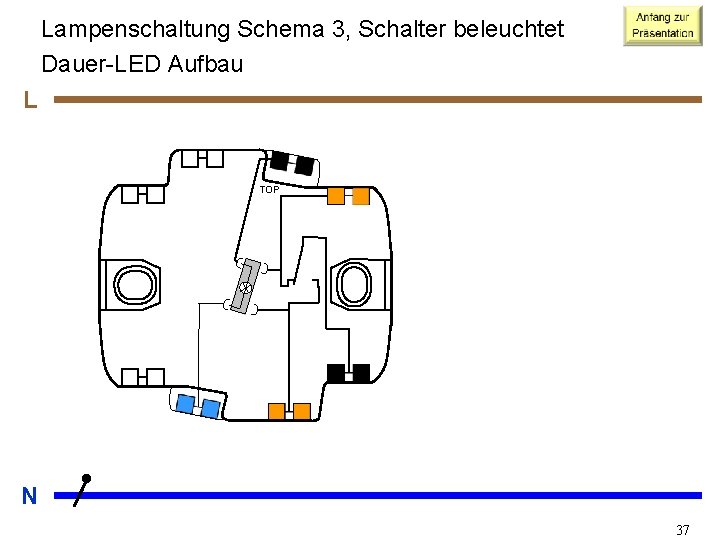

Lampenschaltung Schema 3, Schalter beleuchtet Dauer-LED Aufbau L TOP N 37

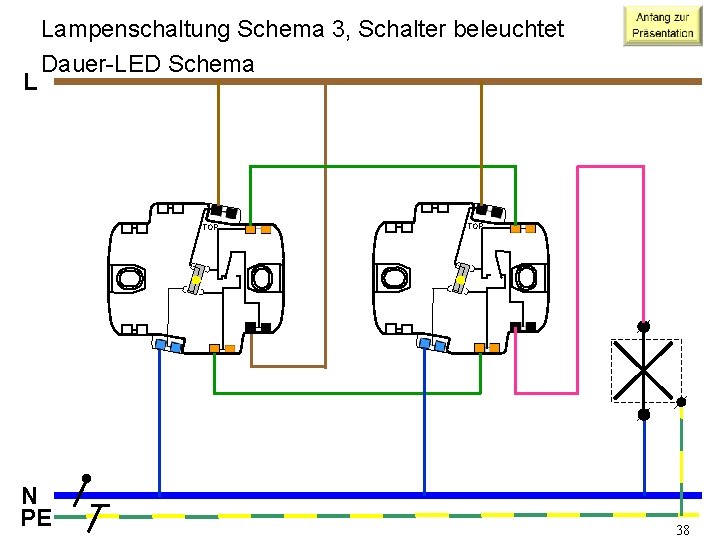

L Lampenschaltung Schema 3, Schalter beleuchtet Dauer-LED Schema TOP N PE TOP 38

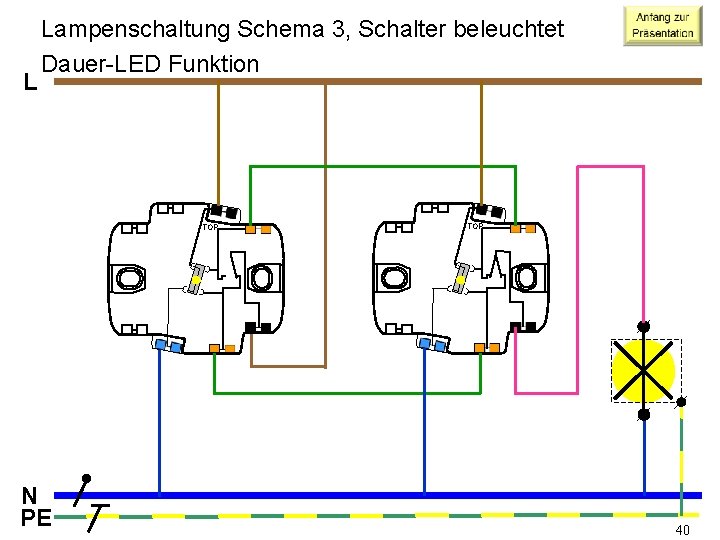

L Lampenschaltung Schema 3, Schalter beleuchtet Dauer-LED Funktion TOP N PE TOP 39
L Lampenschaltung Schema 3, Schalter beleuchtet Dauer-LED Funktion TOP N PE TOP 40
Lampenschaltung Schema 3, Schalter beleuchtet Dauer-LED Ende Sch 3 41

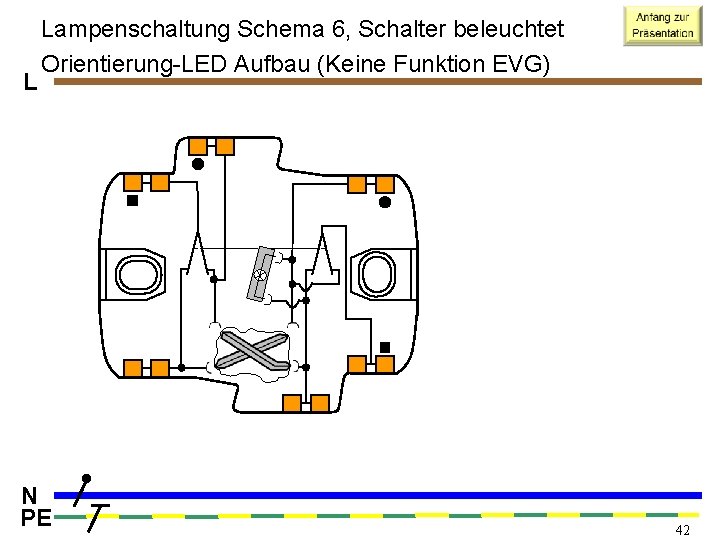

L Lampenschaltung Schema 6, Schalter beleuchtet Orientierung-LED Aufbau (Keine Funktion EVG) N PE 42
L Lampenschaltung Schema 6, Schalter beleuchtet Orientierung-LED Schema (Keine Funktion EVG) L k LA k N N PE PE 43

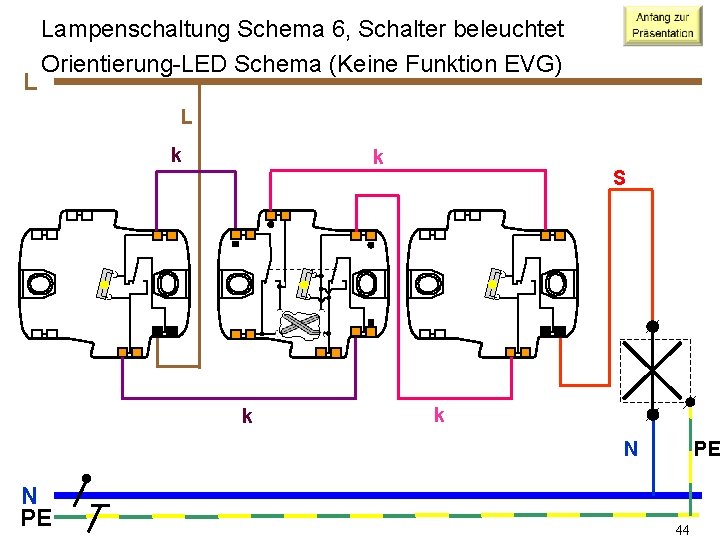

L Lampenschaltung Schema 6, Schalter beleuchtet Orientierung-LED Schema (Keine Funktion EVG) L k k k S k PE N N PE 44
L Lampenschaltung Schema 6, Schalter beleuchtet Orientierung-LED Funktion «ein/aus» (Keine Funktion EVG) L k k k S k PE N N PE 45
Lampenschaltung Schema 6, Schalter beleuchtet Orientierung-LED Ende 46

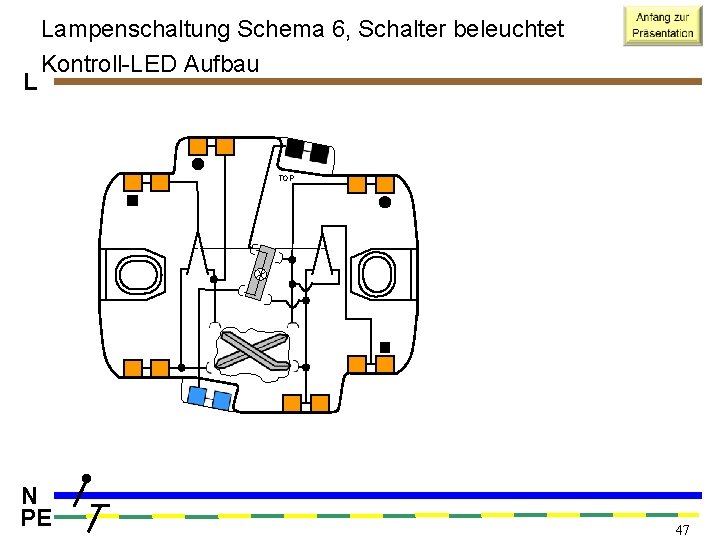

L Lampenschaltung Schema 6, Schalter beleuchtet Kontroll-LED Aufbau TOP N PE 47

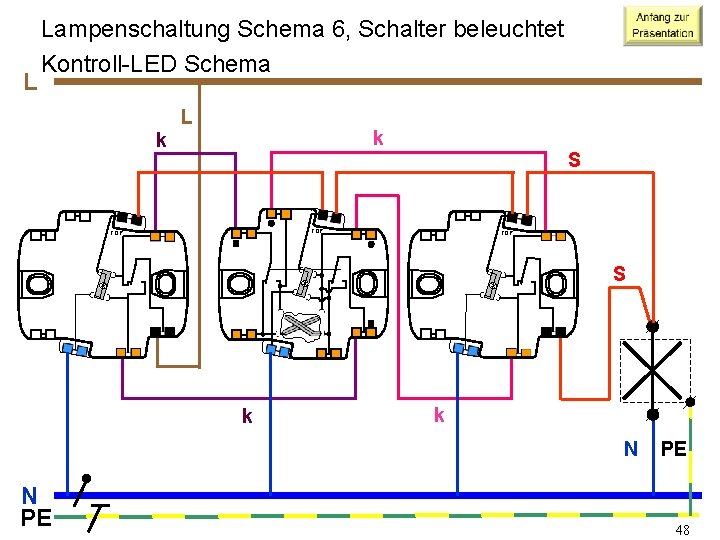

L Lampenschaltung Schema 6, Schalter beleuchtet Kontroll-LED Schema L k k S TOP TOP S k k N N PE PE 48

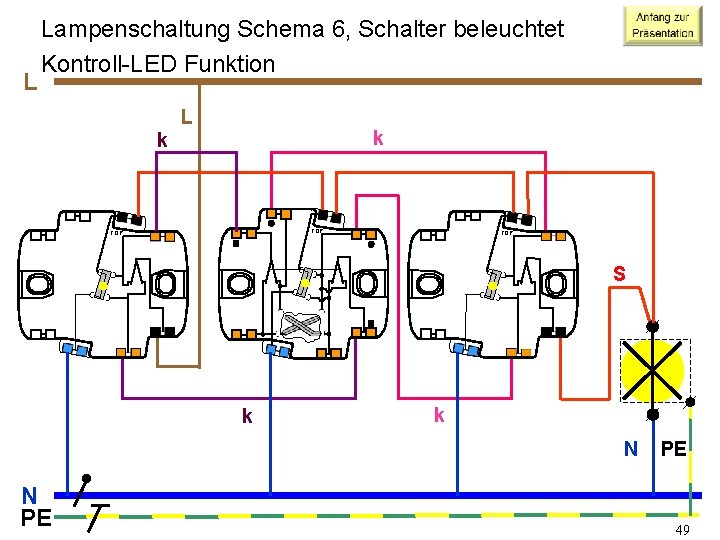

L Lampenschaltung Schema 6, Schalter beleuchtet Kontroll-LED Funktion L k k TOP TOP S k k N N PE PE 49
Lampenschaltung Schema 6, Schalter beleuchtet Kontroll-LED Ende 50
L Lampenschaltung Schema 6, Schalter beleuchtet Dauerlicht-LED Aufbau TOP N PE 51
L Lampenschaltung Schema 6, Schalter beleuchtet Dauerlicht-LED Schema L k k TOP TOP S k k N N PE PE 52

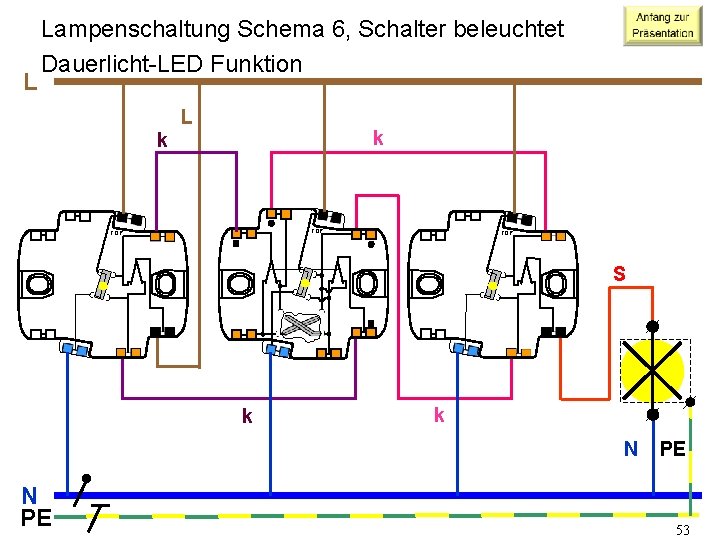

L Lampenschaltung Schema 6, Schalter beleuchtet Dauerlicht-LED Funktion L k k TOP TOP S k k N N PE PE 53
Lampenschaltung Schema 6, Schalter beleuchtet Dauerlicht-LED Ende Sch 6 54
Lampenschaltung Schrittschaltung, Taster beleuchtet Orientierungs-LED Aufbau L N 55
L Lampenschaltung Schrittschaltung, Taster beleuchtet Orientierungs-LED Lampenstrom R R A 1 1 3 2 4 A 2 A N PE A 56
L Lampenschaltung Schrittschaltung, Taster beleuchtet Orientierungs-LED Funktion «ein» R R A 1 1 3 2 4 A 2 A N PE A 57

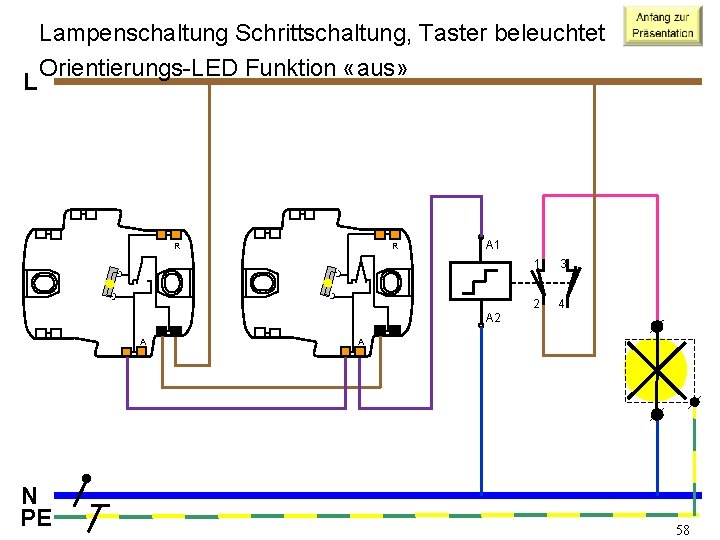

L Lampenschaltung Schrittschaltung, Taster beleuchtet Orientierungs-LED Funktion «aus» R R A 1 1 3 2 4 A 2 A N PE A 58
Lampenschaltung Schrittschaltung, Taster beleuchtet Orientierungs-LED Ende 59
Lampenschaltung Schrittschaltung, Taster beleuchtet Kontroll-LED Aufbau L TOP R A N 60
L Lampenschaltung Schrittschaltung, Taster beleuchtet Kontroll-LED Schema TOP R R A 1 1 3 2 4 A 2 A N PE A 61
L Lampenschaltung Schrittschaltung, Taster beleuchtet Kontroll-LED Funktion «ein» TOP R R A 1 1 3 2 4 A 2 A N PE A 62

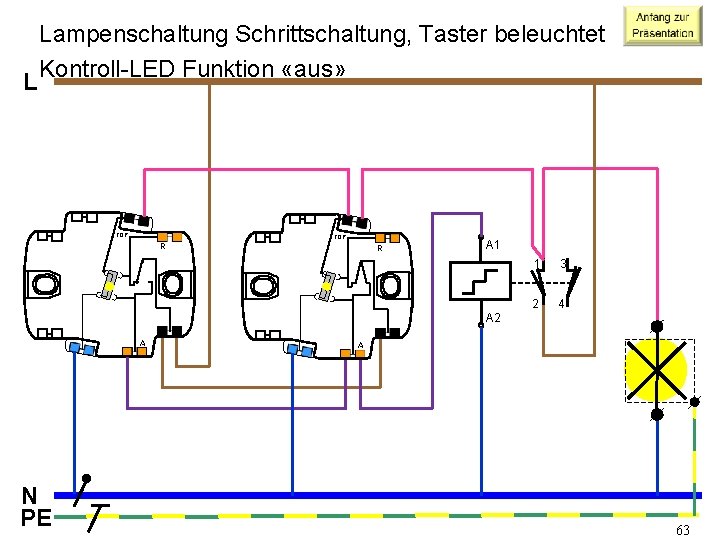

L Lampenschaltung Schrittschaltung, Taster beleuchtet Kontroll-LED Funktion «aus» TOP R R A 1 1 3 2 4 A 2 A N PE A 63
Lampenschaltung Schrittschaltung, Taster beleuchtet Kontroll-LED Ende 64
L Lampenschaltung Schrittschaltung, Taster beleuchtet Dauer-LED Aufbau TOP R A N 65

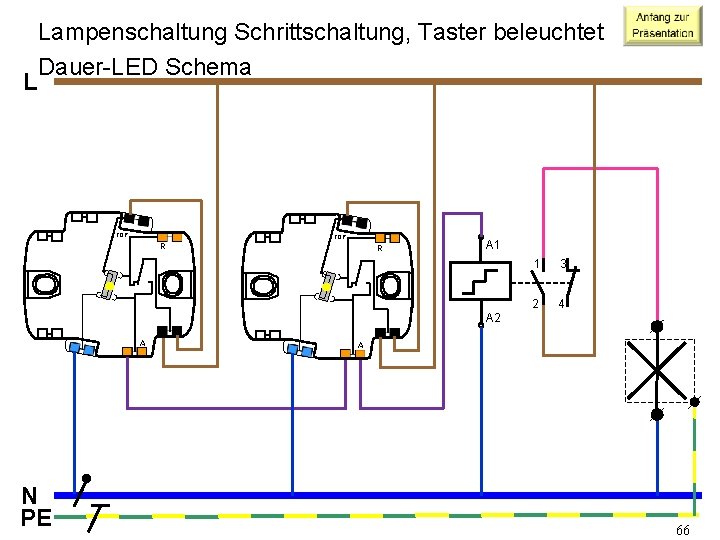

L Lampenschaltung Schrittschaltung, Taster beleuchtet Dauer-LED Schema TOP R R A 1 1 3 2 4 A 2 A N PE A 66
L Lampenschaltung Schrittschaltung, Taster beleuchtet Dauer-LED Funktion «ein» TOP R R A 1 1 3 2 4 A 2 A N PE A 67

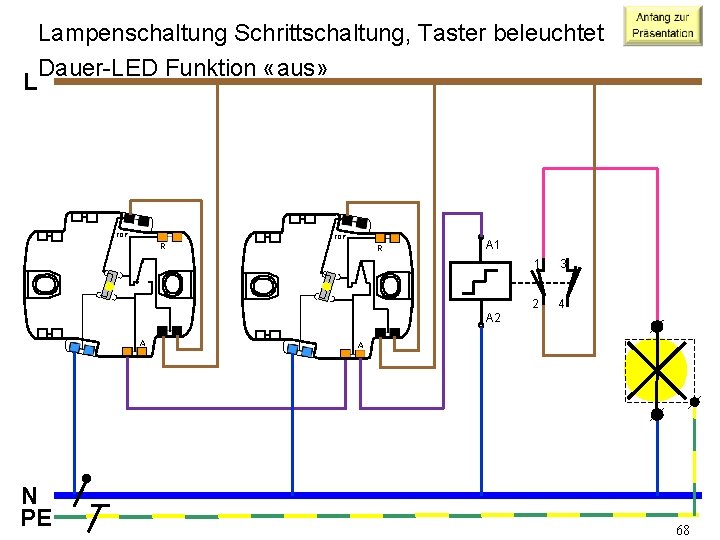

L Lampenschaltung Schrittschaltung, Taster beleuchtet Dauer-LED Funktion «aus» TOP R R A 1 1 3 2 4 A 2 A N PE A 68
Lampenschaltung Schrittschaltung, Taster beleuchtet Dauer-LED Ende Schrittschaltung 69

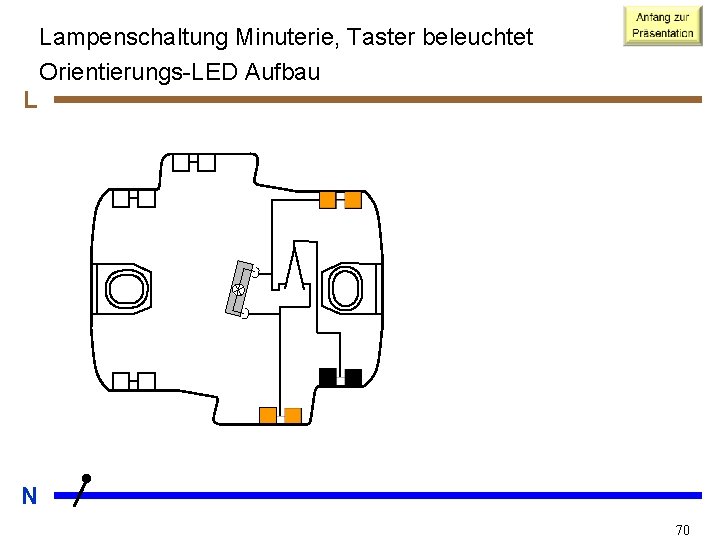

Lampenschaltung Minuterie, Taster beleuchtet Orientierungs-LED Aufbau L N 70

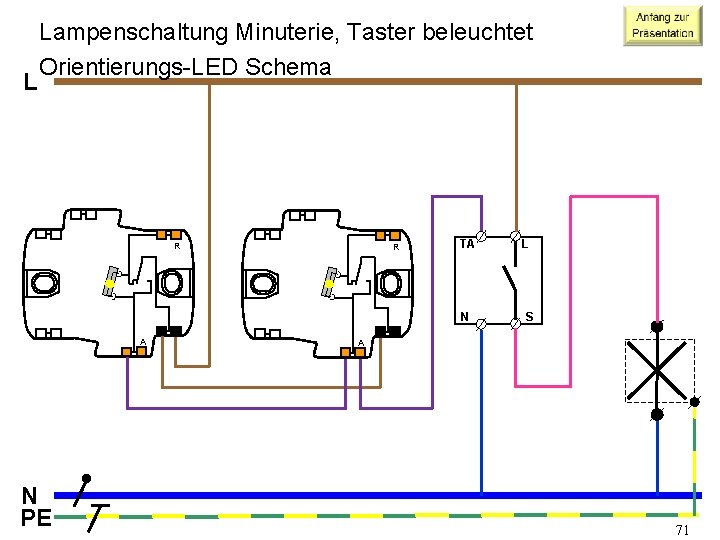

L Lampenschaltung Minuterie, Taster beleuchtet Orientierungs-LED Schema R R TA N PE L S A 71

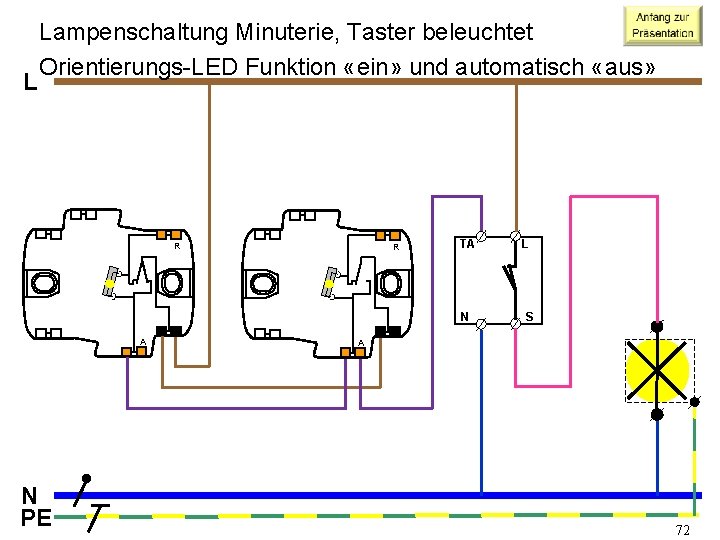

L Lampenschaltung Minuterie, Taster beleuchtet Orientierungs-LED Funktion «ein» und automatisch «aus» R R TA N PE L S A 72
Lampenschaltung Minuterie, Taster beleuchtet Orientierungs-LED Ende Minuterie 73
