Lailatul Husniah S ST Pengantar Grafika Komputer Jurusan

Lailatul Husniah, S. ST Pengantar Grafika Komputer Jurusan Teknik Informatika - Universitas Muhammadiyah Malang

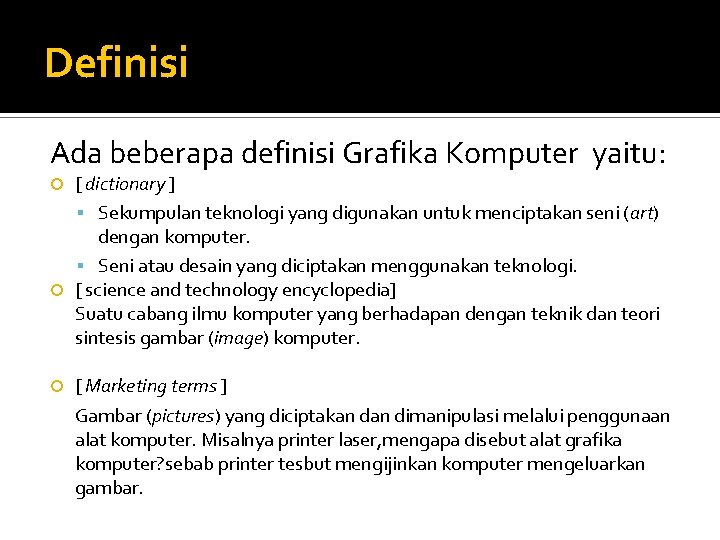

Definisi Ada beberapa definisi Grafika Komputer yaitu: [ dictionary ] Sekumpulan teknologi yang digunakan untuk menciptakan seni (art) dengan komputer. Seni atau desain yang diciptakan menggunakan teknologi. [ science and technology encyclopedia] Suatu cabang ilmu komputer yang berhadapan dengan teknik dan teori sintesis gambar (image) komputer. [ Marketing terms ] Gambar (pictures) yang diciptakan dimanipulasi melalui penggunaan alat komputer. Misalnya printer laser, mengapa disebut alat grafika komputer? sebab printer tesbut mengijinkan komputer mengeluarkan gambar.

Definisi [ Britannica ] Grafika Komputer adalah penggunaan komputer untuk menghasilkan gambar visual. Pada umumnya, format garfika komputer meliputi GIF dan JPEG untuk gambar tunggal , MPEG dan Quicktime untuk gambar multiframe. [ Encyclopedia ] Perpindahan data bergambar ke dalam dan ke luar komputer. Penggunaan teknik-teknik konversi analog-to-digitial, berbagai devices curve tracers, digitizers, dan ligth pensdikoneksikan keterminal grafis komputer ; program computer -aided design (CAD), scanner optis adalah untuk menyimpan data bergambar pada komputer digital.

Definisi [ Word. Net ] Manipulasi dan penyajian data bergambar menggunakan komputer. [ Wikipedia ] Merupakan bidang dari komputasi visual, dimana penggunaan komputer akan menghasilkan gambar visual secara sintetis dan mengintegritasikan atau mengubah informasi mengenai ruang dan visual yang dicontohkan dari dunia nyata. *Computer Graphics meningkatkan komunikasi manusia dengan mesin

Grafika Komputer?

Sistem Grafika Komputer Non-interaktif Dibuat sebagai akhir dari proses dalam bentuk hardcopy sehingga operator tidak dapat berinteraksi dengan komputer (statis) Interaktif Memungkinkan operator untuk berdialog langsung dengan yang terlihat dilayar komputer. Operator bisa mengendalikan isi, format, bentuk, ukuran, warna. Mensimulasikan real world pada layar komputer.

Image processing Vs Grafika Komputer Image Processing Grafika Komputer Berorientasi pixel Berorientasi Vektor Mengolah data citra untuk mendapatkan interpretasi 2 D/3 D Menggunakan model 2 D/3 D hasil realistik. Titik berat pada memanipulasi citra sesuai dengan keperluan user Cenderung mempelajari konsep dan implementasi metode untuk pembangkitan citra/animasi (2 D/3 D) Berawal dari citra digital deskripsi objek pada citra Mendeskripsikan objek dengan primitif dasar grafis untuk mem-bentuk citra 2 D/3 D Mengolah suatu gambar Menghasilkan suatu gambar

Image processing Vs Grafika Komputer

Elemen-elemen Grafis Polylines Raster Image Text Region

Peralatan Grafika Output: Monitor, Speaker, Printer, Plotter Input Interaktif: Keyboard Locator: (mouse, trackball dan spaceball, joystick, Glove, digitizer, touch panel, light pen) Valuator Choice

Penerapan Grafika Komputer Hiburan (Entertaiment & Games) Graphic Design Computer Aided Design (CAD) Art Pendidikan dan Pelatihan Grafik Monitoring & Visualisasi Data GUI (Graphical User Interface) Image Processing

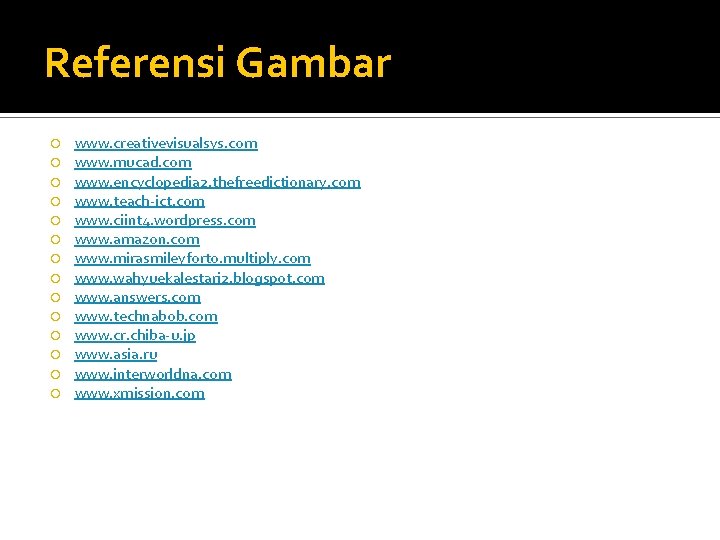

Referensi Gambar www. creativevisualsys. com www. mucad. com www. encyclopedia 2. thefreedictionary. com www. teach-ict. com www. ciint 4. wordpress. com www. amazon. com www. mirasmileyforto. multiply. com www. wahyuekalestari 2. blogspot. com www. answers. com www. technabob. com www. cr. chiba-u. jp www. asia. ru www. interworldna. com www. xmission. com

Selesai

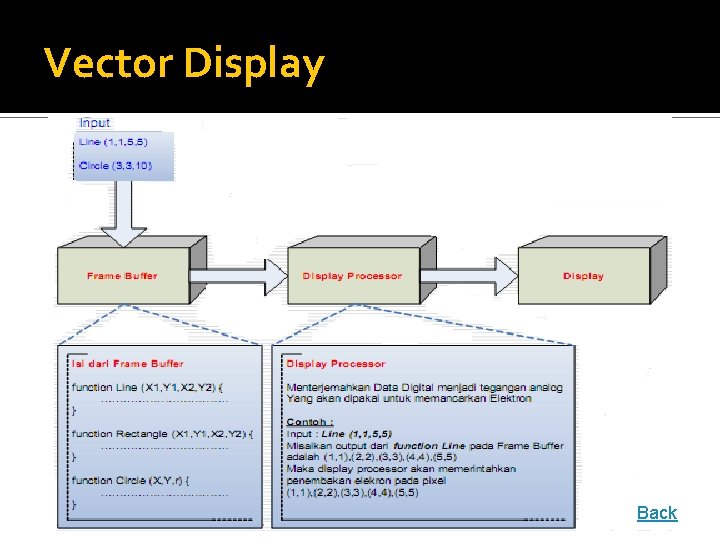

Monitor Komponen Utama Monitor : Display Frame Buffer berbentuk matriks Display Controller/Display processor Dari cara menampilkan gambar : Vector Display/Calligraphic Display/ Stroke Display (60 -an) Raster Display. (70 -an) Back

Vector Display Back

Raster Display Back

Plotter Pen plotter menggerakkan pen diatas kertas secara random, seperti vector-drawing. Pada pembuatan gambar garis, pen diletakkan tepat pada posisi awal garis, turun ke bawah, kemudian bergerak menurut garis lurus sampai titik akhir garis. Pada posisi tersebut pen diangkat ke atas dan berpindah ke garis lain. Cara kerja pen plotter ada 2 macam : Flatbed plotter Drum plotter Back

Flatbed plotter Menggerakkan pen pada posisi x dan y di atas kertas. Pen dapat naik turun untuk mendapatkan posisi yang tepat pada kertas. Flatbed plotter tersedeia dengan ukuran 12 x 18 inch sampai dengan 6 x 10 feet, bahkan lebih. Back

Drum plotter Berlawanan dengan flatbed plotter, drum plotter menggerakkan kertas sepanjang suatu axis dan pen sepanjang axis yang lain. First Drum Plotter Back

Keyboard Digunakan sebagai alat input untuk memasukkan teks (data bukan grafik), seperti nama label yang berhubungan dengan grafik tertentu, koordinat layar, pemilihan menu, fungsi grafik. Back

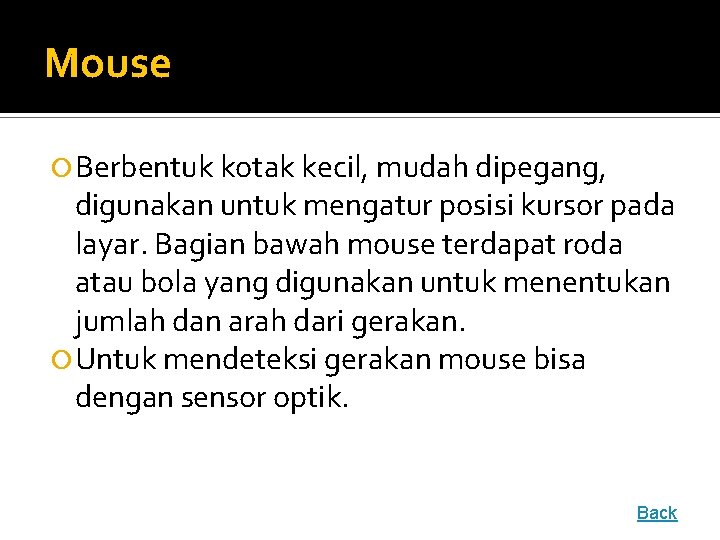

Mouse Berbentuk kotak kecil, mudah dipegang, digunakan untuk mengatur posisi kursor pada layar. Bagian bawah mouse terdapat roda atau bola yang digunakan untuk menentukan jumlah dan arah dari gerakan. Untuk mendeteksi gerakan mouse bisa dengan sensor optik. Back

Trackball dan Spaceball Sebuah bola yang dapat diputar dengan jari untk menghasilkan posisi kursor pada layar. Trackball digunakan pada aplikasi 2 dimensi, spaceball pada aplikasi 3 dimensi, virtual reality, pemodelan. Back

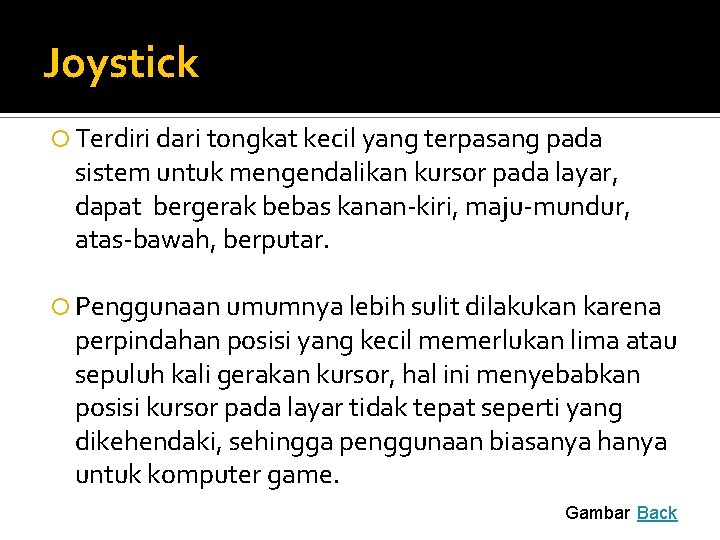

Joystick Terdiri dari tongkat kecil yang terpasang pada sistem untuk mengendalikan kursor pada layar, dapat bergerak bebas kanan-kiri, maju-mundur, atas-bawah, berputar. Penggunaan umumnya lebih sulit dilakukan karena perpindahan posisi yang kecil memerlukan lima atau sepuluh kali gerakan kursor, hal ini menyebabkan posisi kursor pada layar tidak tepat seperti yang dikehendaki, sehingga penggunaan biasanya hanya untuk komputer game. Gambar Back

Joystick Back

Glove Digunakan untuk mendetekasi gerakan jari dan tangan. Sepasang elektromagnet antara antena pemancar dan penerima digunakan untuk melengkapi informasi tentang posisi dan orientasi dari tangan. Back

Digitizer Alat untuk membuat gambar, lukisan, atau memilih posisi koordinat suatu objek baik 2 dimensi maupun 3 dimensi. Digunakan untuk scan suatu objek dan masukannya pada sistem berupa nilai diskrit dari posisi koordinat. Tablet (graphic tablet/data tablet) adalah papan datar ukuran 6 x 6 inch atau lebih, digunakan untuk mendeteksi posisi stylus sesuai kehendak user. Stylus adalah alat yang berbentuk pensil dan digunakan untuk menunjuk posisi pada tablet. Gambar Back

Digitizer Back

Touch panel/Touch Screen Untuk menampilkan objek atau posisi layar dengan sentuhan jari. Aplikasi yang umum menggunakan touch panel adalah pemilihan proses dengan memilih icon yang ada. Back

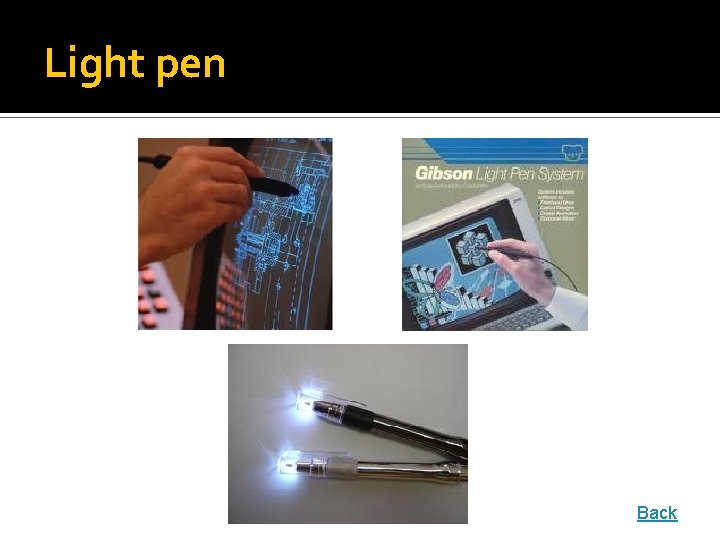

Light pen Digunakan untuk menyeleksi posisi layar dengan mendeteksi sinar yang datang dari titik pada. CRT. Mempunyai beberapa kekurangan sehingga jarang dipakai : Saat light pen menunjuk layar sebagian image dari screen terserap oleh tangan dan pen Penggunaan pen dalam jangka lama menyebabkan kelelahan pada tangan Terkadang tidak dapat mendeteksi area berwarna hitam Terkadang memberi hasil yang salah dari pembacaan data karena pengaruh sinar ruangan. Gambar Back

Light pen Back

Valuator Dilengkapi dengan nilai skalar dan digunakan sebagai dasar pada potentiometer, seperti pengaturan volume dan tone pada peralatan stereo, dapat diputar 360° Back

Choice Function key adalah bentuk yang paling umum sebagai peralatan choice( pilihan). Terkadang choice dibuat merupakan unit yang terpisah, tetapi lebih banyak menjadi satu kesatuan dengan keyboard, tablet, mouse. Digunakan untuk memasukkan perintah atau pilihan menu pada suatu program grafik. Back
