LADS - Parapente & Vol Libre Comment aborder le Cross ? Lecture des cartes aériennes Voler en local ou sortir du bocal c’est très bien… mais il faut respecter la règlementation aérienne ! … Pour se faire, il faut comprendre son langage; ses représentations et où trouver l’information Thématiques Atelier 1 Sortir du bocal Atelier 2 Lecture des cartes aériennes Atelier 3 Les outils de navigation § Présentation, fonctions et usages § Utilisation des outils de navigation Pascal BAZILE le 18/01/2019 Planification 24/11/2018 18/01/2019 05/09/2017 ? ? /2018 Activité de groupe - Club
• 1/ Préambule Cartographie aérienne Ne vous y trompez pas… Même en vol local ; nous sommes tous concerné par les zones aérienne !

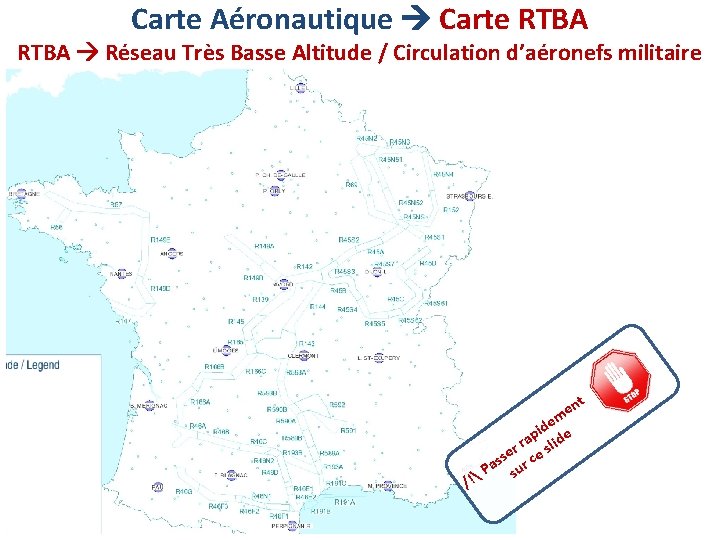

Carte Aéronautique Carte RTBA Réseau Très Basse Altitude / Circulation d’aéronefs militaire t n me / e d i rap slide r sse r ce a P su !
Carte Aéronautique Carte OACI VFR Déco Clécy / Saint Omer
Seinneville Les Deux Amants Octeville-sur-Mer Dieppe Bar-sur-Aube

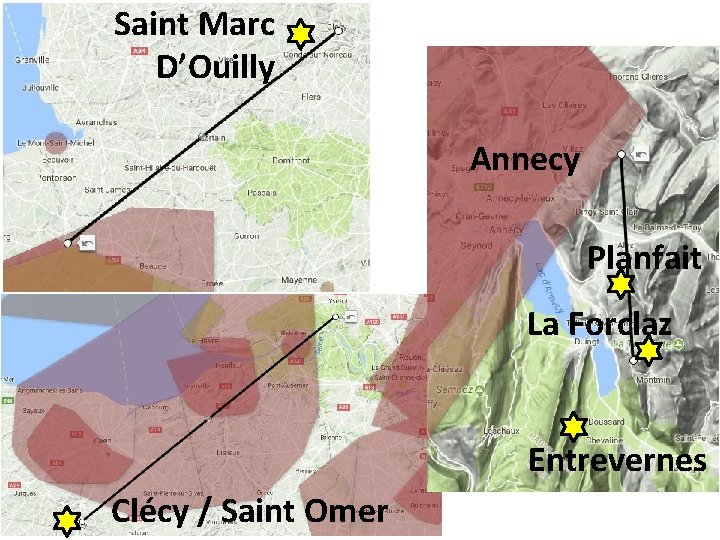

Saint Marc D’Ouilly Annecy Planfait La Forclaz Entrevernes Clécy / Saint Omer
• 2/ Quelles contraintes ? La règlementation aérienne Le classement des zones

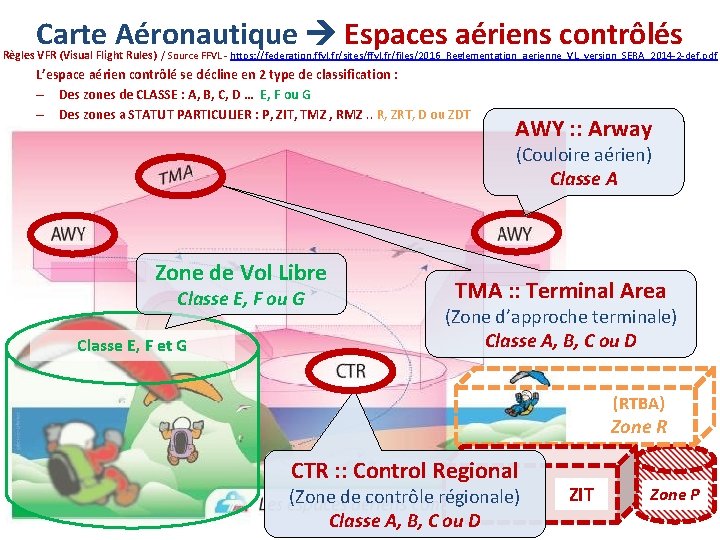

Carte Aéronautique Espaces aériens contrôlés Règles VFR (Visual Flight Rules) / Source FFVL - https: //federation. ffvl. fr/sites/ffvl. fr/files/2016_Reglementation_aerienne_VL_version_SERA_2014 -2 -def. pdf L’espace aérien contrôlé se décline en 2 type de classification : – Des zones de CLASSE : A, B, C, D … E, F ou G – Des zones a STATUT PARTICULIER : P, ZIT, TMZ , RMZ. . R, ZRT, D ou ZDT AWY : : Arway (Couloire aérien) Classe A Zone de Vol Libre Classe E, F ou G Classe E, F et G TMA : : Terminal Area (Zone d’approche terminale) Classe A, B, C ou D (RTBA) Zone R CTR : : Control Regional (Zone de contrôle régionale) Classe A, B, C ou D ZIT Zone P
Règlementation aérienne Classification des zones Parapente Type A Interdit B C D Autorisé Description des Classification de Zones Sont réservés aux seuls vols IFR sont accessibles aux IFR et VFR mais nécessitent une clearance (autorisation du service de contrôle) et les aéronefs doivent être équipés de radio et transpondeur) E Une classe d’espace où le vol VFR peut cohabiter avec le vol IFR F Il n’y a pas d’espace classé F en France G Appelé ‘Espace Libre’ ; c’est tout l’espace qui n’est pas classé autrement. Il n’est pas représenté explicitement sur les cartes aéronautiques. /! Attention - dans cet espace G, on peut rencontrer des ‘Zones à Statut particulier’ décrites ci-dessous Parapente Type Interdit P ZIT TMZ RMZ-TMZ Très Sensible RMZ = Radio Mandatory Zone à utilisation obligatoire d’une radio-aviation. La pénétration nécessite donc du matériel spécifique aviation et une qualification en phraséologie-aéronautique R ZRT R = Zone Réglementée. Il s’agit typiquement des zones d’entrainement de la Défense nationale. Celles constituant le Réseau Très Basse Altitude (RTBA) ou les chasseurs évoluent aux instruments en suivi de terrain. Elle font l’objet d’une publication d’information particulière mise à jour la veille à partir de 17 h pour l’activité du lendemain. Lorsque la zone est active, il est bien entendu absolument interdit d’y pénétrer. Lorsque la zone est inactive, c’est comme si elle n’existait pas et le volume est libre d’accès. ZRT = Zone Règlementée Temporaire. D ZDT D = Zone Dangereuse. Il peut s’agir de zones de type ‘champ de tir’. Par exemple, cela signifie que pendant certaines heures d’activité ; la zone peut présenter un danger pour les aéronefs du fait de ricochets éventuels de projectiles. La pénétration de cette zone n’est donc pas interdite même en cas d’activité, mais le pilote agit en toute connaissance de cause ZDT = Zone Dangereuse Temporaire. Selon Activité (DIRCAM / SIA) Dangereuse mais Autorisé Description des Zones à statut particulier P = Zone Prohibée. Il s’agit de zones totalement interdites à toute pénétration par des aéronefs civils ZIT = Zone Interdite Temporaire. TMZ = Transponder Mandatory Zone à utilisation obligatoire d’un transpondeur (RMZ-TMZ) Zone à utilisation obligatoire d’une radio-aviation et d’un transpondeur
• 3/ Cartographie aérienne Où trouver les Cartes Aérienne Comprendre leur langage Comment les lires…
OACI L’Organisation de l’Aviation Civile Internationale Organisation OACI (wiki) https: //fr. wikipedia. org/wiki/Organisation_de_l%27 aviation_civile_internationale OACI (. org) https: //www. icao. int L’Organisation de l’Aviation Civile Internationale (OACI ; en anglais International Civil Aviation Organization ou ICAO) est une organisation internationale qui dépend des Nations unies. Son rôle est de participer à l’élaboration des normes qui permettent la standardisation du transport aéronautique international. . /. .
SIA France Service de l’Information Aéronautique Site du SIA France https: //www. sia. aviation-civile. gouv. fr Le Service de l’Information Aéronautique (SIA) est le service central de la Direction des Services de la Navigation Aérienne de la Direction Générale de l’Aviation Civile, chargé de rendre les services d'information aéronautique nécessaires à la sécurité, à la régularité et à l'efficacité de la navigation aérienne nationale et internationale, dans les zones de responsabilité française, en métropole et outremer Source https: //www. sia. aviation-civile. gouv. fr/nousconnaitre Les services d’information aéronautique sont définis au plan international par la réglementation édictée par l’Organisation de l’Aviation Civile Internationale (OACI).
Cartes OACI VFR Papier Site SIA / Pochettes de cartes Les pochettes Cartes OACI VFR France https: //www. sia. aviation-civile. gouv. fr/cartes-france-metropolitaines-et-outre-mer/pochette-vfr-automne-2018. html Obligation de renouvellement au moins 1 fois par an A noter : Disparition des 4 x cartes OACI VFR papier 1/500 000 Les 4 cartes OACI VFR France : Nord-Est; Nord-Ouest; Sud-Est; Sud-Ouest ne sont plus en vente 4 éléments nous sont nécessaires 1/ Les Cartes OACI VFR 2/ Les Légendes Cartes VFR 3/ Les Compléments aux Cartes VFR 4/ La Carte du réseau RTBA
1/ Carte OACI VFR Digitalisée Site Géoportail Carte OACI France https: //www. geoportail. gouv. fr/donnees/carte-oaci-vfr Légendes https: //www. geoportail. gouv. fr/depot/layers/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI/legendes/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI-legend. pdf a/ Moteur de recherche géographique b/ Cliquer sur l’icone « Couches » c/ Cliquer sur l’icone « Plus d’outils » d/ Date de la carte OACI e/ Obtenir les légendes de la carte 1/ Les Cartes OACI VFR France https: //www. geoportail. gouv. fr/donnees/carte-oaci-vfr e ! 2/ Les Légendes de Carte OACI VFR France il gn ent en rem https: //www. geoportail. gouv. fr/depot/layers/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN; ite liè Echelles disponibles : OACI/legendes/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI-legend. pdf tu gu ra r ré g rte à jou a Nota/ Les Cartes Open. Air France + Suisse ; a intégrer dans vos GPS C ! ise / m http: //pascal. bazile. free. fr/paragliding. Folder/divers/GPS/Open. Air-Format/index. htm et de 1/9. 000 à 1/35. 000
2/ Légendes Cartes OACI Site Géoportail Carte OACI France https: //www. geoportail. gouv. fr/donnees/carte-oaci-vfr Légendes https: //www. geoportail. gouv. fr/depot/layers/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI/legendes/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI-legend. pdf Certaine zone D sont temporairement déclassables en E 2/ Les Légendes de Carte OACI VFR France https: //www. geoportail. gouv. fr/depot/layers/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCANOACI/legendes/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI-legend. pdf Nota/ Acronymes & Définitions (voir page No 4) https: //www. sia. aviation-civile. gouv. fr/pub/media/news/file/p/l/plaquettertba_version_web_pap. pdf
2/ Acronymes & Définitions Site SIA Carte OACI France https: //www. geoportail. gouv. fr/donnees/carte-oaci-vfr Acronymes & Définitions (voir page No 4) https: //www. sia. aviation-civile. gouv. fr/pub/media/news/file/p/l/plaquettertba_version_web_pap. pdf Acronyme(s) Description UNL / UNLIM Unlimited / Non limité FL 000 AGL / AAL / ABV AMSL / MSL ASFC Flight Level / Niveau de vol (calé sur la pression atmosphérique du jour - Ex: FL 055 = 5500 pieds / 1650 mètres) Above Ground Level / Niveau de vol au-dessus du sol (calé sur la pression atmosphérique du jour) Above Mean Sea Level / au-dessus du niveau moyen de la mer (calé sur une altitude GPS) Above Surface / au-dessus du sol (calé sur une altitude GPS) GND / SFC Ground Level / Surface du sol W / Wave Window / Espaces réservés aux vélivoles (ou planeurs) ; accessible selon protocole négocié avec la DGAC RTBA NOTAM AIP SUP AIP AZBA Réseau Très Basse Altitude défense Notice to airmen Aeronautical Information Publication / publication d’information aéronautique Supplément AIP Activité des Zones de Basse Altitude 2/ Acronymes & Définitions (voir page No 4) https: //www. sia. aviation-civile. gouv. fr/pub/media/news/file/p/l/plaquettertba_version_web_pap. pdf
3/ Compléments aux Cartes OACI Site SIA - e. AIP (1/2) Complément aux Cartes OACI France https: //www. sia. aviation-civile. gouv. fr (Menu « e. AIP France / e. AIP en Vigueur » ) a/ Sélectionner « e. AIP France » b/ Sélectionner « e. AIP en Vigueur »
3/ Compléments aux Cartes OACI Site SIA - e. AIP (2/2) Complément aux Cartes OACI France https: //www. sia. aviation-civile. gouv. fr (Menu « e. AIP France / e. AIP en Vigueur » ) P 27 Zone ‘Prohibée’ aller dans l’ « ENR 5. 1 ZONES INTERDITES, REGLEMENTEES, DANGEREUSES » R 254 Zone ‘Réglementée’ aller dans l’ « ENR 5. 1 ZONES INTERDITES, REGLEMENTEES, DANGEREUSES » 3/ Compléments aux Cartes OACI Site SIA - e. AIP https: //www. sia. aviation-civile. gouv. fr (Menu « e. AIP France / e. AIP en Vigueur » )
2014 © Michel Levisse Ca y est nous sommes au plaf ! On s’offre 15 minutes de pause
• 4/ Préparation des vols Où trouver l’information complémentaire
4/ Cartes et Activations RTBA Site SIA - Carte AZBA Cartes RTBA ou AZBA France https: //www. sia. aviation-civile. gouv. fr (Menu « Cartes AZBA » ) a/ Sélectionner « Cartes AZBA » Pour visualiser la carte RTBA complète La plaquette d’information RTBA ! En dehors des créneaux d'activité du réseau RTBA, des appareils civils ou militaires peuvent y voler en basse altitude. La règle "voir et éviter" en espace de classe G s'applique alors à tous (civils et militaires). b/ Vérifiez la date d’activation c/ Contrôler les activations Selon votre plage horaire du vol envisagé /!Warning - Horaire en UTC (+1 h hiver / +2 h été) 4/ Cartes et Activations RTBA Site SIA - Carte AZBA https: //www. sia. aviation-civile. gouv. fr (Menu « Cartes AZBA » ) Nota/ Acronymes & Définitions (voir page No 4) https: //www. sia. aviation-civile. gouv. fr/pub/media/news/file/p/l/plaquettertba_version_web_pap. pdf
5/ Notisse To Airman Site SIA – NOTAM (1/3) NOTAM France https: //www. sia. aviation-civile. gouv. fr (Menu « NOTAM » ) LES NOTAMs Source https: //www. sia. aviation-civile. gouv. fr/nousconnaitre Sont des informations aéronautiques temporaires dont le texte est court sont diffusées sous forme de messages codées appelées Notam (Notice To Airmen). Au sein du SIA, le Bureau Notam International (BNI) émet les Notam français et recueille l’ensemble des Notams du monde entier. Les Notams sont stockés dans la Base de Données Aéronautiques (BDA). a/ Sélectionner « NOTAM » b/ Deux solutions à ce niveau : b 1/ Sélectionner « Aérodrome » pour l’analyse d’un vol en local b 2/ Utiliser « Route étroite » pour l’analyse d’un vol de distance
5/ Notisse To Airman Site SIA – NOTAM (2/3) NOTAM France https: //www. sia. aviation-civile. gouv. fr (Menu « NOTAM » ) a/ « Route étroite » pour l’analyse d’un vol de distance b/ Initialiser vos paramètres de vol c/ « Bouton loupe » pour recher un aérodrome d/ Saisir le Nom puis « Recher » e/ Choisir dans la liste puis « Valider »
5/ Notisse To Airman Site SIA – NOTAM (3/3) NOTAM France https: //www. sia. aviation-civile. gouv. fr (Menu « NOTAM » ) 5/ Notisse To Airman Site SIA – NOTAM https: //www. sia. aviation-civile. gouv. fr (Menu « NOTAM » )

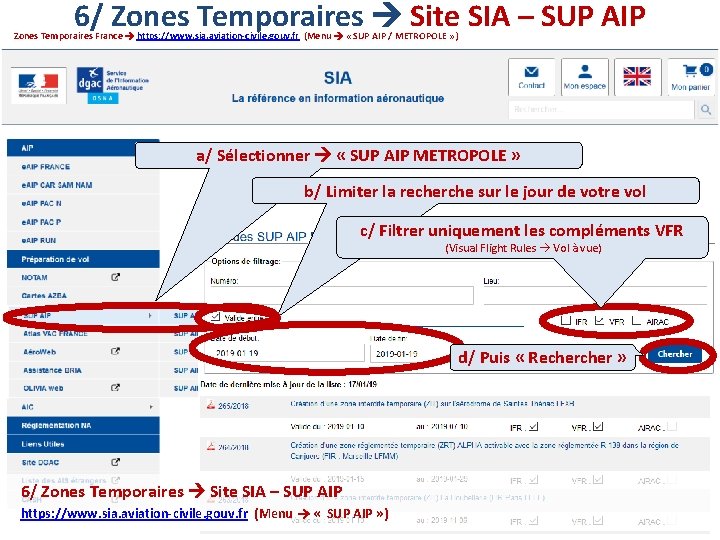

6/ Zones Temporaires Site SIA – SUP AIP Zones Temporaires France https: //www. sia. aviation-civile. gouv. fr (Menu « SUP AIP / METROPOLE » ) a/ Sélectionner « SUP AIP METROPOLE » b/ Limiter la recherche sur le jour de votre vol c/ Filtrer uniquement les compléments VFR (Visual Flight Rules Vol à vue) d/ Puis « Recher » 6/ Zones Temporaires Site SIA – SUP AIP https: //www. sia. aviation-civile. gouv. fr (Menu « SUP AIP » )
Chacun pourra constater que ces cartes OACI sont belles mais décrites en 2 dimensions. Il est donc complexe de les visualiser dans les 4 dimensions (*) qui nous préoccupe pour la réalisation d'un vol le jour J et a l'heure H. . . De fait, pour faciliter cette lecture des cartes avant/pendant/après le vol ; il y a des logiciels et appareils qui vont grandement nous faciliter ces représentations et ces restrictions dans l’espace temporel (*) L'espace temporel qui nous concerne se décrit en 4 dimensions : L'espace 3 D (x, y, z) et le temps (jhms) • 4/ Site Utilitaire en Aéronautique Un outil pour simplifier nos travaux de préparation
Mach 7 Site Utilitaire en Aéronautique (1/2) Site Utilitaire en Aéronautique - Mach 7 https: //appli. mach 7. com a/ Se connecter sur le site (qui est gratuit) c/ Définissez votre aéronef d/ Malgré les messages d’alertes, vous pouvez saisir des valeurs faibles que le site enregistre b/ Enregistrer votre compte puis Connecté vous
Mach 7 Site Utilitaire en Aéronautique (2/2) Site Utilitaire en Aéronautique - Mach 7 https: //appli. mach 7. com b/ Cliquer sur une zone a/ Définissez une route e/ Utiliser les outils d/ Cliquer sur une zone Site Utilitaire en Aéronautique - Mach 7 https: //appli. mach 7. com c/ Cliquer sur le bouton
Cartographies Utilisation des outils Carte aérienne OACI France 1/ Carte OACI France https: //www. geoportail. gouv. fr/donnees/carte-oaci-vfr 2/ Légendes https: //www. geoportail. gouv. fr/depot/layers/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI/legendes/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI-legend. pdf Nota/ Les Cartes Open. Air France + Suisse ; a intégrer dans vos GPS http: //pascal. bazile. free. fr/paragliding. Folder/divers/GPS/Open. Air-Format/index. htm 3/ Complément aux Cartes OACI France https: //www. sia. aviation-civile. gouv. fr (Menu « e. AIP France / e. AIP en Vigueur » ) Préparation des vols 4/ Cartes RTBA ou AZBA France https: //www. sia. aviation-civile. gouv. fr (Menu « Cartes AZBA » ) 5/ Zones Temporaires France https: //www. sia. aviation-civile. gouv. fr (Menu « SUP AIP / METROPOLE » ) 6/ NOTAM France https: //www. sia. aviation-civile. gouv. fr (Menu « NOTAM » ) Utilitaires Site Utilitaire en Aéronautique - Mach 7 https: //appli. mach 7. com On s’offre 15 minutes de tests /! Essais et Réflexions de groupe
• 5/ Conclusion Ne ratez pas le futur atelier No 3 Les outils de navigation
Annexes Consolidation des liens utiles. . /. . Carte aérienne OACI France 1/ Carte OACI France https: //www. geoportail. gouv. fr/donnees/carte-oaci-vfr 2/ Légendes https: //www. geoportail. gouv. fr/depot/layers/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI/legendes/GEOGRAPHICALGRIDSYSTEMS. MAPS. SCAN-OACI-legend. pdf 2/ Acronymes & Définitions (voir page No 4) https: //www. sia. aviation-civile. gouv. fr/pub/media/news/file/p/l/plaquettertba_version_web_pap. pdf Nota/ Les Cartes Open. Air France + Suisse ; a intégrer dans vos GPS http: //pascal. bazile. free. fr/paragliding. Folder/divers/GPS/Open. Air-Format/index. htm 3/ Complément aux Cartes OACI France https: //www. sia. aviation-civile. gouv. fr (Menu « e. AIP France / e. AIP en Vigueur » ) Préparation des vols 4/ Cartes RTBA ou AZBA France https: //www. sia. aviation-civile. gouv. fr (Menu « Cartes AZBA » ) 5/ Zones Temporaires France https: //www. sia. aviation-civile. gouv. fr (Menu « SUP AIP / METROPOLE » ) 6/ NOTAM France https: //www. sia. aviation-civile. gouv. fr (Menu « NOTAM » ) Utilitaires Site Utilitaire en Aéronautique - Mach 7 https: //appli. mach 7. com Règlementation Règles VFR (Visual Flight Rules) / Source FFVL - https: //federation. ffvl. fr/sites/ffvl. fr/files/2016_Reglementation_aerienne_VL_version_SERA_2014 -2 -def. pdf Site du SIA France https: //www. sia. aviation-civile. gouv. fr Autres Tutoriel ; Lire une carte aérienne https: //www. toutleparapente. fr/lire-une-carte-aéronautique/ Les pochettes Cartes OACI VFR France https: //www. sia. aviation-civile. gouv. fr/cartes-france-metropolitaines-et-outre-mer/pochette-vfr-automne-2018. html
Règlementation aérienne Règles de vol à vue Les règles VFR (Visual Flight Rules) Source - https: //fr. wikipedia. org/wiki/Vol_%C 3%A 0_vue
Règlementation aérienne Règles de vol à vue Les règles VFR (Visual Flight Rules) Source - https: //federation. ffvl. fr/sites/ffvl. fr/files/2016_Reglementation_aerienne_VL_version_SERA_2014 -2 -def. pdf
