LABORATORIUM SPEKTROSKOPII RAMANA I PODCZERWIENI Wyposaenie pracowni Spektrometry
LABORATORIUM SPEKTROSKOPII RAMANA I PODCZERWIENI
Wyposażenie pracowni
Spektrometry • Spektrometr Ramana (Ramanor U 1000, Jobin Yvon) • Spektrometr podczerwieni (Specord M 80, Carl Zeiss, Jena
Lasery • Laser jonowy argonowy (Spectra Physics, 2017 S • Laser pompujacy oscylator (Millenia-P, Spectra Physics) • Laser femtosekundowy/pikosekundowy (Tsunami 3960 -M 3 S, Spectra Physics) • Laser pompujący wzmacniacz (Nd: YLF, Merlin, Spectra Physics)

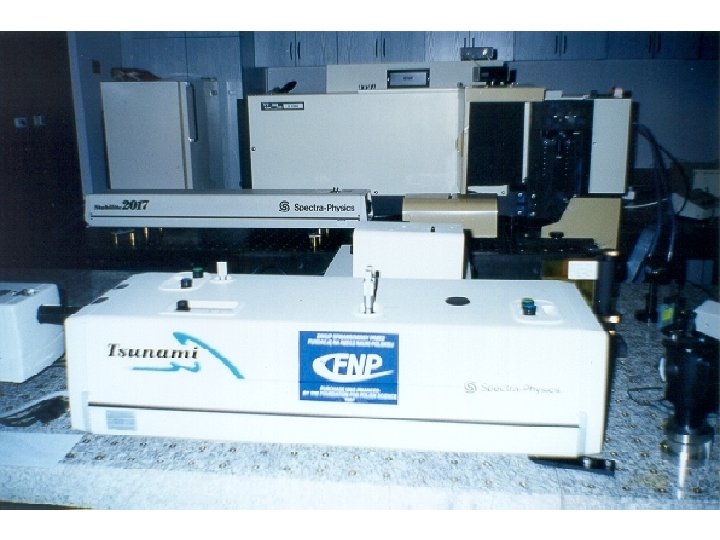

LASER TYTANOWOSZAFIROWY TSUNAMI 3960 -M 3 S • • 690 -1080 nm 1. 1 W (12 W, 790 nm) 0. 5 W (6 W, 790 nm) 165 k. W (12 W, 790 nm) 75 k. W (6 W, 790 nm) 80 fs 82 MHz

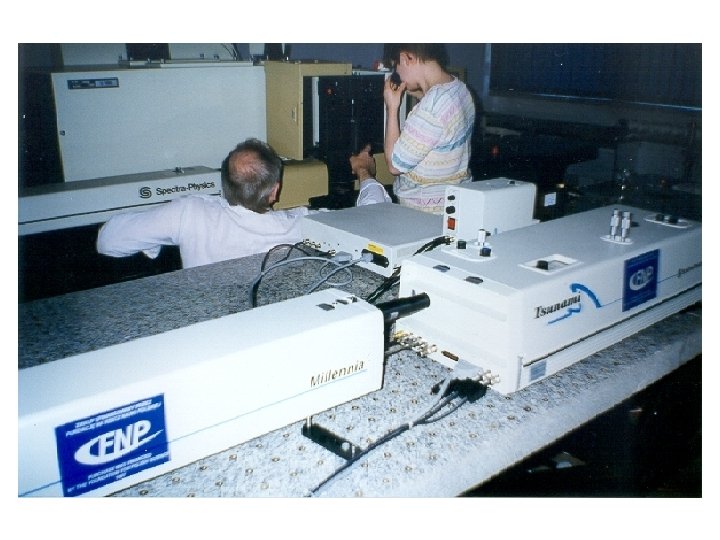

Laser pompujacy laser tytanowo-szafirowy- Millenia P • 5 W TEMoo • cw, 532 nm • Nd: YVO 4 jako medium • kryształ LBO w celu generowania II harmonicznej
WZMACNIACZE • Wzmacniacz regeneratywny z kompresorem i stretcherem (wydłużaczem) (Spitfire, Spectra Physics, 1 k. Hz, 1 m. J, 100 -120 fs)
Urządzenia rozszerzające zakres spektralny lub zmieniajace polaryzację wiązki laserowej • Generator II (SGH) i trzeciej harmonicznej (THG) • kryształy nieliniowe • półfalówki, ćwierćfalówki, rotator Faradaya i inne elementy optyczne
DOPASOWANIE FAZOWE • SGH-generowanie II harmonicznej • w 1 + w 2 = w 3 • o+o =e I typ(BBO) • o + e = e II typ(KTP) • Generowanie częstości różnicowych • w 3 - w 2 = w 1 w. S w. I • • sygnałowa bierna • e = o + o Typ I (Li. Nb. O 3) • e = e + o Typ II • KTP, Ag. Ga. S 2

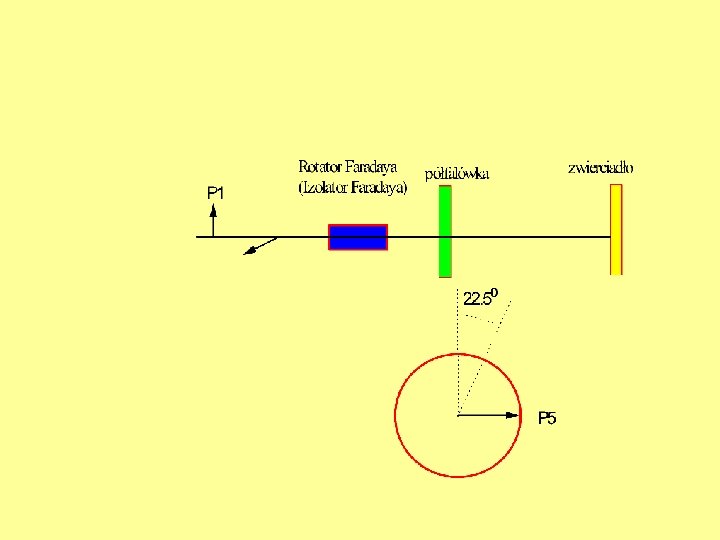

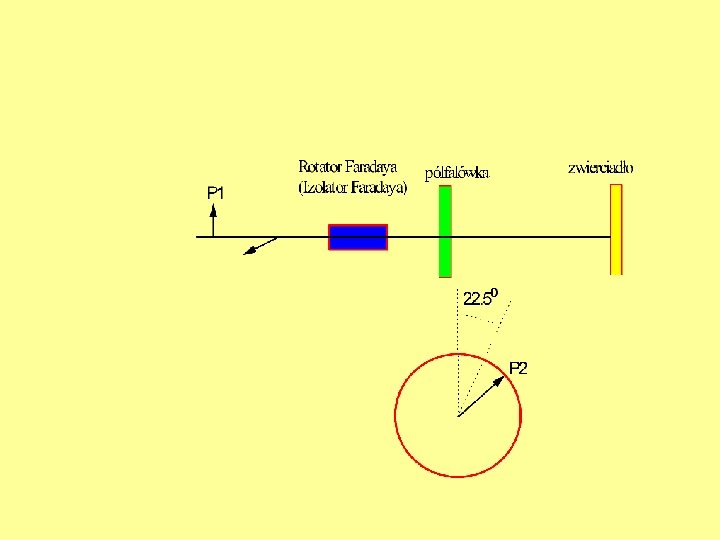

Rotator Faradaya +półfalówka
Półfalówka • Półfalówka zmienia stan polaryzacji o kąt 2 Q gdzie Q jest kątem między kierunkiem drgań wektora polaryzacji i osi optycznej

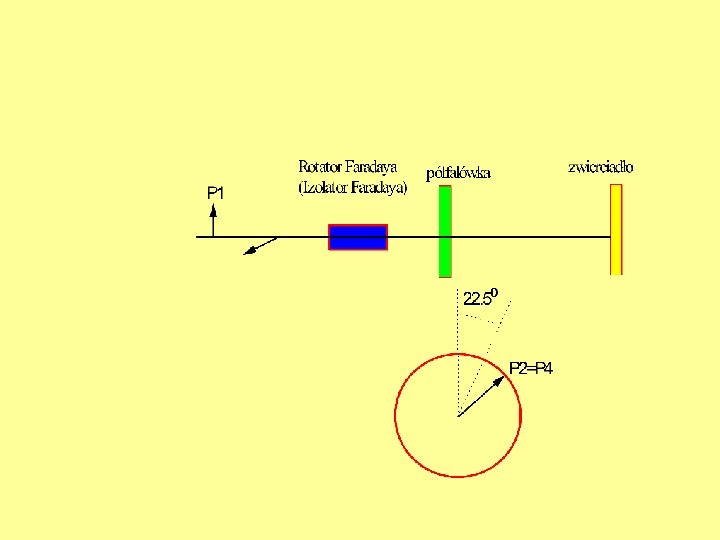

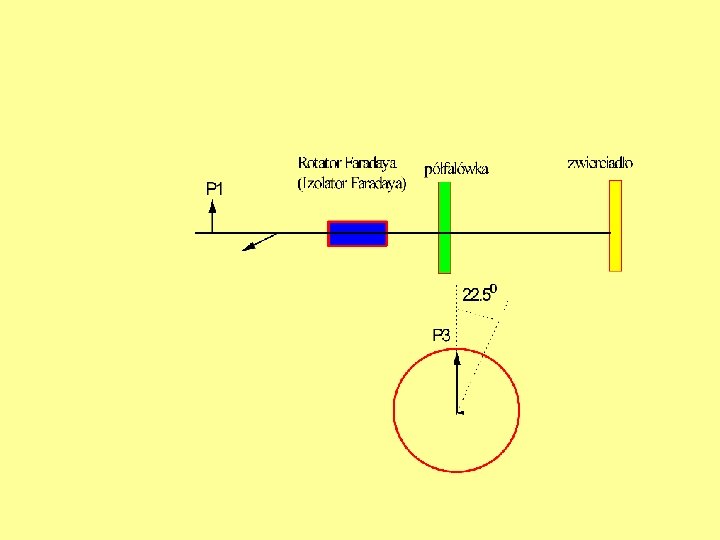

Rotator Faradaya +półfalówka
Aparatura diagnostyczna • autokorelator do pomiaru czasu trwania impulsu femtosekundowego i pikosekundowego z lasera Tsunami • noktowizor do śledzenia biegu wiązki laserowej z zakresu IR (800 nm) • oscyloskop cyfrowy współpracujący z autokorelatorem (Tektronix, TDS 210, 60 MHz, 1 Gs/s) • oscyloskop cyfrowy współpracujący ze wzmacniaczem (Tektronix, 500 MHz, 5 Gs/s)
